Forum: Mikrocontroller und Digitale Elektronik EAGLE-Design Rules


Autor: e-kicker (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

muß demnächst ein pcb erstellen. mein problem ist nicht wie, sondern
welche design rules halte ich ein.
Ich meine Leitungsabstand, Leitungsbreite (VCC zu Ground, also 230 V AC
zu 0 V) und Bsp. 20 V DC zu 0 V und und und. Bestimmte Bauelemente
werden speziell behandelt? Gibts da bestimmte Regeln oder einen
Algorithmus? Muss ja auch die Kosten einkalkulieren.

Autor: Jörn Paschedag (jonnyp)
Datum:

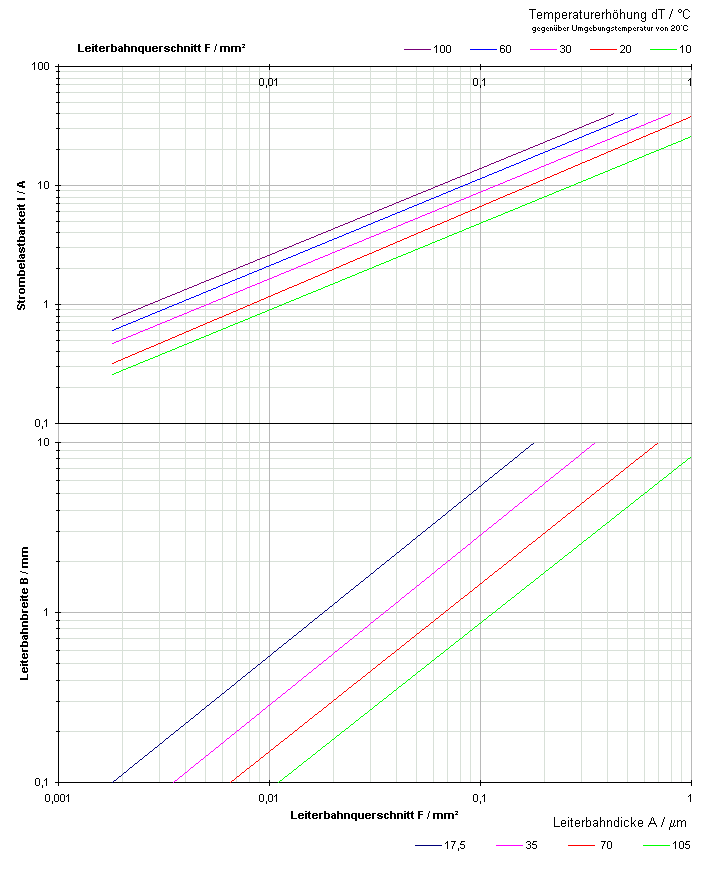

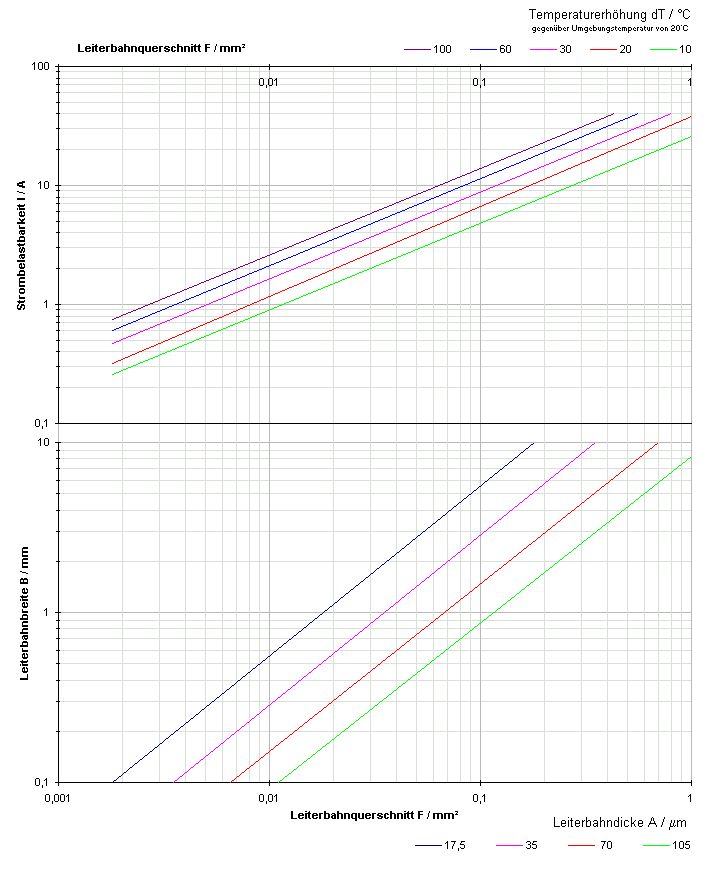

Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
230VAC auf einem pcb? Da gibt es ganz bestimmte Vorschriften für den
Minimalabstand (VDE). Für die Leiterbahnbreite such mal nach Strom
Belastungstabellen für pcb's.

Autor: e-kicker (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Danke schön!
