Forum: Mikrocontroller und Digitale Elektronik Wintek WD-F3224WK Display ansteuern


Autor: Chris W. (squid1356)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Leute,

ich habe hier ein Display mit Touchscreen, entnommen aus einem defekten
Navi. Das Display ist definitiv noch in Ordnung.
Zunächst mal die Daten von der Rückseite des Displays:

Manufacturer :  Wintek
Type:        :  WD-F3224WK-6FLWa
Serialnumber :  S3117120813A0011S016
Date:        :  01/08

Es handelt sich also (vermutlich) um ein 320x240px Display mit 4,5"
(~9cm) Diagonale. Es ist ein resistiver Touchscreen aufgeklebt.

Nun zu meinem Plan:

Ich würde gerne versuchen das Display anzusteuern, doch dazu brauche ich
Unterstützung von eurer Seite. Die Navi-Hauptplatine ist noch vorhanden,
unter Umständen bekomme ich hier auch noch ein Lebenszeichen hin. Defekt
ist hier "nur" die USB Buchse, Laden des Akku also unmöglich. Ich werde
aber einen Belebungsversuch über den Anschluss des Akku versuchen.
Doch das ist soweit noch kein Problem, wo ich bisher keine Erfahrung
habe: mit so "großen" Displays. Wer also Tipps aller Art dazu hat, bitte
her damit!

Zur Info:
Ich besitze LogikAnalyzer und Digital Oszi, kann also grundlegende
Messungen durchführen - ich muss nur zunächst mal versuchen die Pins des
Flachband-Anschlusterminals abzugreifen.

Vielen Dank vorab für Interesse und Hilfe!

Autor: Chris W. (squid1356)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

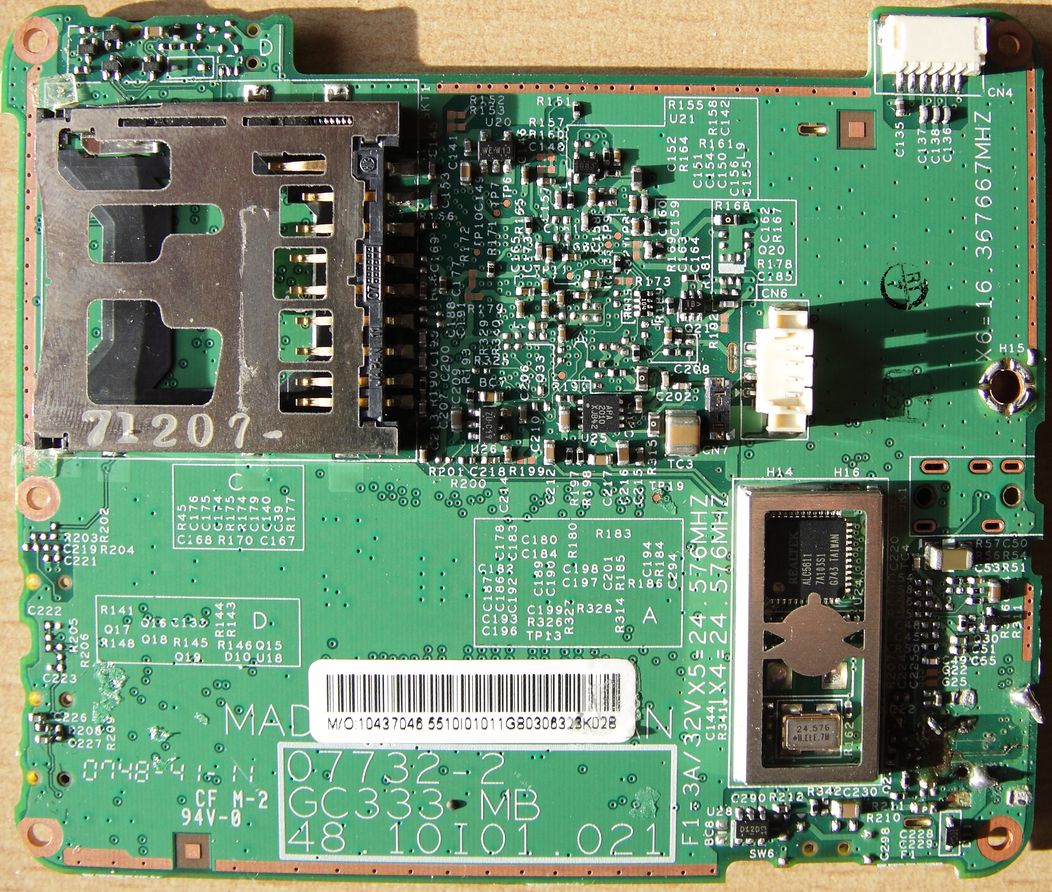

Bilder der Hauptplatine (nur zur Info)

Autor: g457 (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
> Type:        :  WD-F3224WK-6FLWa

Mit etwas Glück ist das Pin-(und Logik-)kompatibel zum WD-H3224V [1, 2].
Einen (Reverseengineering-)Versuch isses wert.

HTH

[1] Beitrag "GLCD die 295.000 te."
[2] Beitrag "Re: Wintek WD-H3224V 320x240"
