Hallo,
ich hab in meiner Bastelkiste ein Sende- und Empgfangsmodul von ELV
gefunden und möchte diese jetzt aktivieren.
Leider fehlen mir dazu jegliche Unterlagen (Anschlüße, Daten).
Eine Anfrage bei ELV hat leider zu keinem Ergebnis geführt, da man dort
die Module nicht kennt.
Vielleicht kann mir da jemand mit einem Datenblatt und oder Anschlußplan
weiterhelfen.
Im voraus besten Dank

fossi

Autor: Sven W. (Firma: basement industries) (dj8nw)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi Fossi!

http://www.google.de/url?sa=t&source=web&cd=3&ved=...

War das erste www.gidf.de -Ergebnis. Vielleicht hilfts weiter... ;)

Autor: Dieter J. (fossi)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Danke für die schnelle Hilfe.

Dieses Dokument hab ich auch schon gefunden. Leider passt aber das

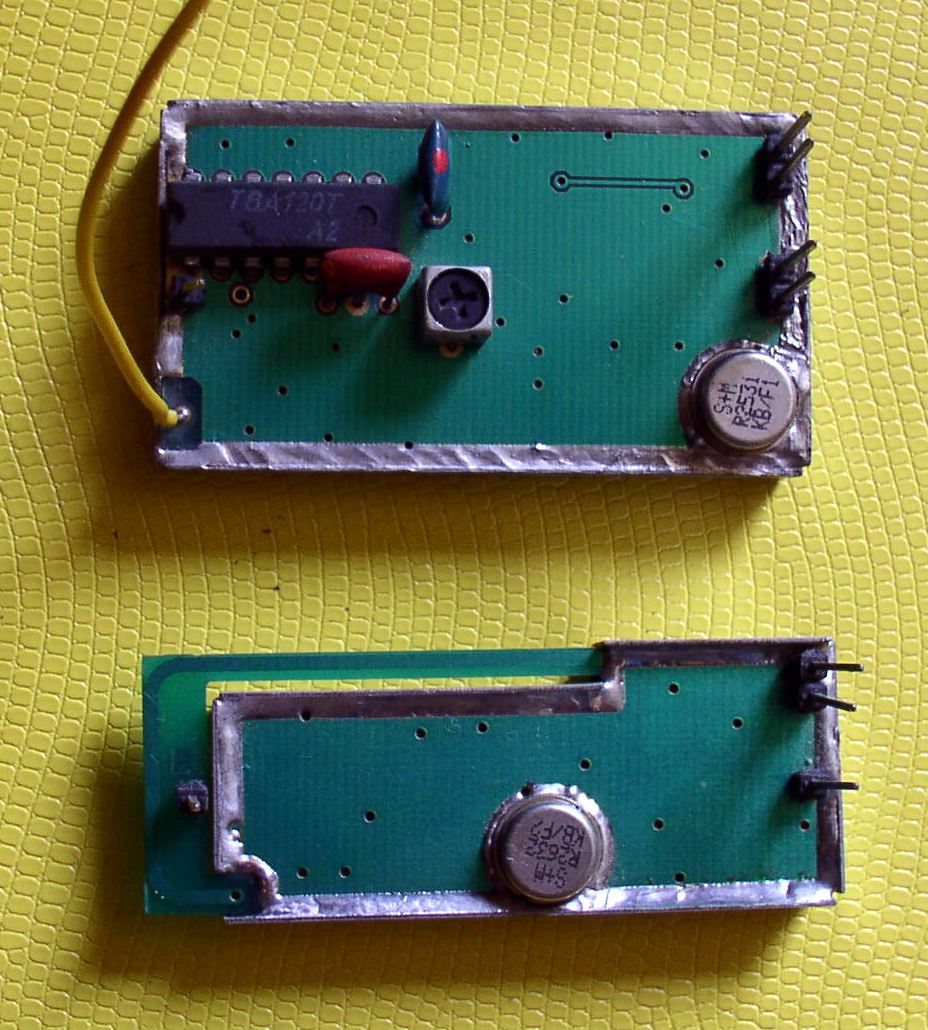

Anschlußbild nicht zu dem Modul. Im Bild ELV1 oben ist das Modul
abgebildet und die Anschlußpins sind komplett anders positioniert wie in
dem erwähnten Dokument dargestellt (das mir vorleigende Modul hat 5 Pins
+ Drahtantenne, das in dem Dokument angegbene Modul hat 4 Pins, wobei 1
Pin nicht belegt ist).

trotzdem vielen Dank.

Vielleicht gibts ja doch noch jemanden, der die beiden Teile kennt.

Gruß
fossi

Autor: Sven W. (Firma: basement industries) (dj8nw)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Dieter J. schrieb:
> Danke für die schnelle Hilfe.

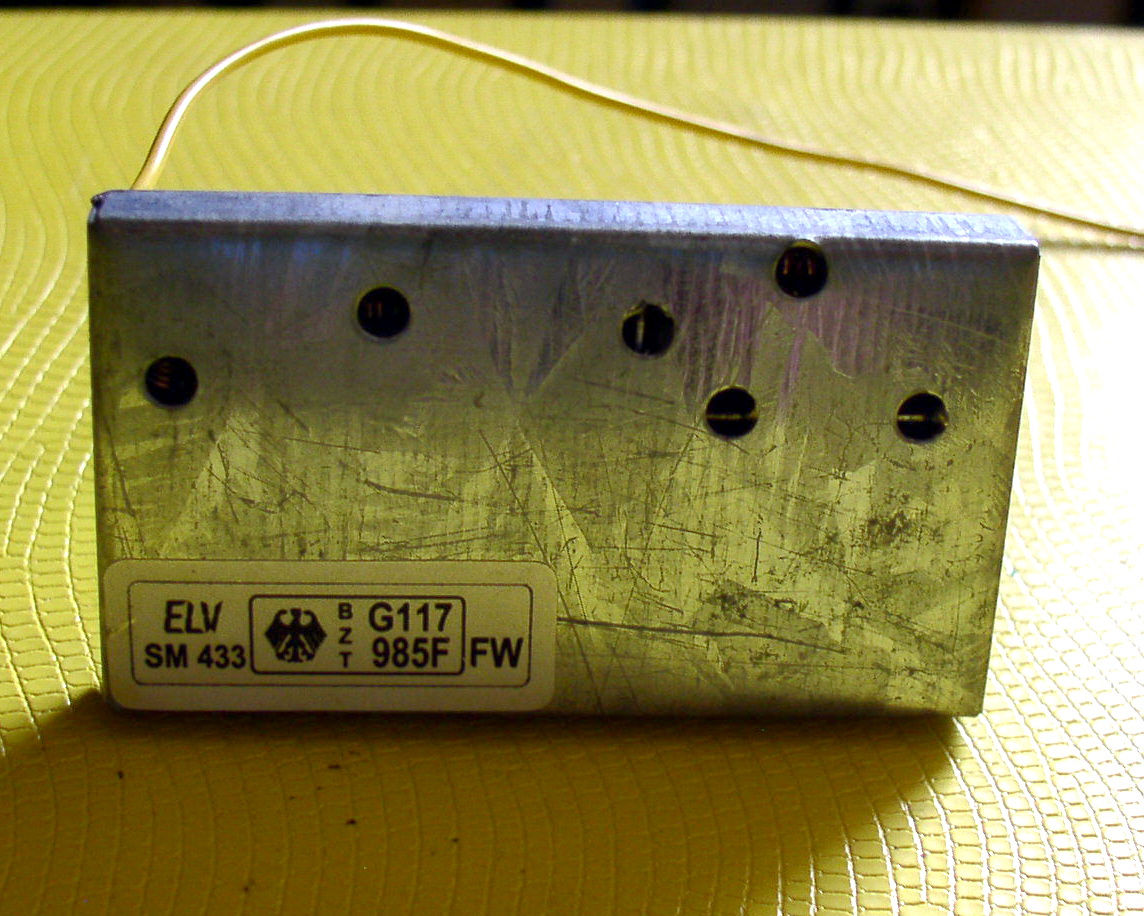

Keine Ursache, wobei sich mein Ergebnis auf Bild 3 bezog....

Autor: Helmut -dc3yc (dc3yc)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Das Datenblatt passt doch zum Sendemodul, oder?????

Autor: Dieter J. (fossi)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Passt eben nicht.

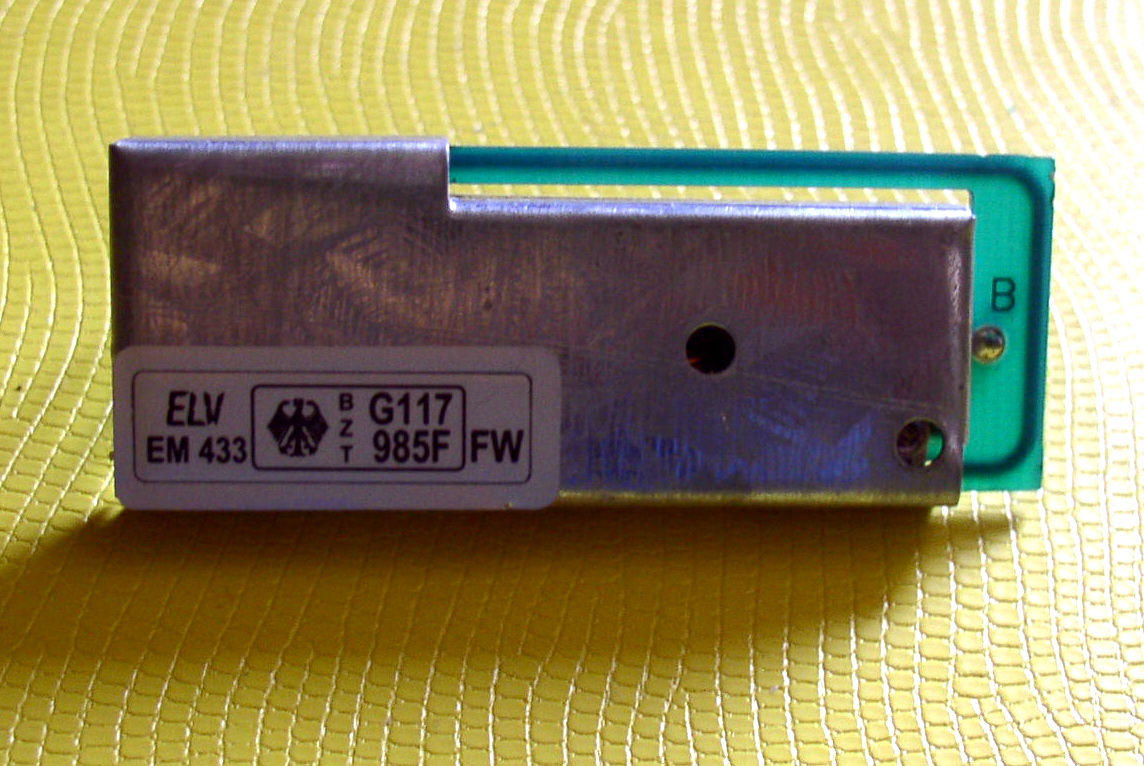

Auf dem Modul steht zwar ELV SM 433 drauf.
Die Anschlüsse sind aber ganz anders plaziert (siehe linkes Bild oberes
Modul mit Drahtantenne). Deshalb die ganze Verwirrung.

Autor: karadur (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo

ich denke die Aufkleber sind vertauscht. Das breitere Modul sieht für
mich wie Empfänger aus. Die Keramikfilter und der TBA120 machen ZF.

Autor: Dieter J. (fossi)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Danke mal für die Antworten.

Inzwischen glaube ich auch, daß die Aufkleber von Sender- und
Empfängermodul vertauscht sind.  Dann könnte auch der Anschlußplan, den
Sven erwähnt hat, passen. Auch die äußeren Abmaße passen dann so in
etwa.
