Hallo,

ich wollte fragen, ob es bei z.B. bei Eagle möglich ist aus einem
Schaltplan automatisch das Layout zu erstellen (und routen).
z.Zt genügt mir das Layout noch einseitig.

Besten Dank

Fabi

Autor: Huch (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Nein (mit gewissen Einschränkungen)

Zumindest musst Du selbst die Bauteile platzieren.

Die Einschränkung bezieht sich darauf, das es zu Eagle einen Autorouter
zu kaufen gibt.

Ob und wie weit Autorouter nützlich sind wird kontrovers diskutiert.
Bei kleinen Schaltungen im NF-Bereich wird etwa gesagt, das nichts
Bedeutendes gegen seine Verwendung spricht. Uneingeschränkt für dessen
Verwendung ist wohl nur eine Minderheit.

Autor: Ph4b14|\| $(|-|/\/\1d7 (dj9fs)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Vielen Dank für die schnelle Antwort

Tja schade, dann werde ich wohl doch noch ein wenig mitdenken müssen.
;-)

Autor: Sven W. (Firma: basement industries) (dj8nw)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Also bei Proteus von Labcenter hast Du nicht nur nen Autorouter sondern
auch Autoplacer dabei, auch in der Demoversion.

Hab mal geschaut, scheint die Bauteile mehr oder weniger sinnvoll zu
platzieren. Nur wenige Nachkorrekturen nötig in meinem Fall.

Vielleicht hilft dir das weiter.

vy73 de DJ8NW

Autor: Ph4b14|\| $(|-|/\/\1d7 (dj9fs)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
ahh

klingt ja interessant
werde ich sofort heute Abend ausprobieren, wenn ich wieder zuhause bin
;)

73 und 55 de DJ9FS

Autor: Mark Brandis (markbrandis)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Sven W. schrieb:
> vy73 de DJ8NW

Fabian Schmidt schrieb:
> 73 und 55 de DJ9FS

Wat für'n Ding?

Autor: Sven W. (Firma: basement industries) (dj8nw)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Mark Brandis schrieb:
> Sven W. schrieb:
>> vy73 de DJ8NW
>
> Fabian Schmidt schrieb:
>> 73 und 55 de DJ9FS
>
> Wat für'n Ding?

Das is ne ultrakomplexe Geheimsprache;)

Aber ich verrat Dir was: http://www.qsl.net/dk5ke/abk.html


@ Fabian:

Ja klar, Feedback wäre super.
Musst mal schauen unter www.labcenter.co.uk findest es.
Bis auf das, dass manche "speziellere" Bauteile nicht in der Lib sind,
ists ganz brauchbar. U.a. auch möglich, deinen Code für AVR, PIC etc.
reinzuspielen und zu simulieren...;)

Autor: Paul Baumann (paul_baumann)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Mark

Das sind Kuerzel aus dem Amateurfunk.
http://www.ta7.de/txt/listen/list0020.htm

73
Paul

Autor: Sven W. (Firma: basement industries) (dj8nw)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
...
> 73
> Paul

...
Ach Paul, bist Du wohl auch einer von der Sorte?;)

Autor: Ph4b14|\| $(|-|/\/\1d7 (dj9fs)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
ach is mir jetzt egal ich probiers hier bei mir im Büro aus ;)

ich will das jetzt wissen. ;)

Autor: Sven W. (Firma: basement industries) (dj8nw)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
darfst Du da sowas?;)

Autor: Leo ... (-headtrick-)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
kann ja sein eigenes Büro sein.

Autor: Sven W. (Firma: basement industries) (dj8nw)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Leo ... schrieb:
> kann ja sein eigenes Büro sein.

kann....

Autor: Ph4b14|\| $(|-|/\/\1d7 (dj9fs)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
So, bin grad am Ausprobieren.

btw... Ja ich sitz hier alleine im büro..

grüße
FS

Autor: Sven W. (Firma: basement industries) (dj8nw)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Fabian Schmidt schrieb:
> So, bin grad am Ausprobieren.
>
> btw... Ja ich sitz hier alleine im büro..
>
> grüße
> FS

Na denn;)

Ach ja, wennst fragen hast, schreib ne PN, habs hier auch am laufen!

Autor: Ph4b14|\| $(|-|/\/\1d7 (dj9fs)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
So,
Ich habe das Programm nun recht ausführlich getestet. Es gefällt mir
auch ganz gut. Der Autorouter-und Placer erfüllen ihren Dienst, jedoch
kann man da noch etwas von Hand korrigieren.

So, jetzt habe ich eine Frage:
Wie erstelle ich für das Shematic Programm einen „neuen“Chip z.B. UC3844
(DIL8). Ich mache auf einen 8Pin-Chip einen Rechtsklick und gehe dann
auf „Create new Device“. Dann kommt der Chip, aber Das Programm lässt
mich nicht die Pinbelegung- und Beschreibung ändern.
Wie kann ich also einen Komplett neuen Chip mit DIL 8 erstellen?

Beste Grüße
Fabian

Autor: Sven W. (Firma: basement industries) (dj8nw)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Dazu solltest Du mal deine Mails checken, Antwort hast Du bereits;)


Scheint so, also ob Du Dich gut zuerechtfindest,oder? Finds nicht
schlecht, beseitigt beim layouten immer erstmal das meisste an "Kraut
und Rüben"...

Gruß, Sven

Autor: Ph4b14|\| $(|-|/\/\1d7 (dj9fs)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ja vielen Dank.

Jetzt wo ich die Pin-Namen editieren will kommt die Meldung, dass ich
nur manuell hinzugefügte Pins editieren kann. Was mache ich mit den
anderen 8, welche schon vorher da waren und "unlöschbar" sind.?

Danke
FS

Autor: Sven W. (Firma: basement industries) (dj8nw)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
na die solltest eigentlich umbenennen können....

Autor: Ph4b14|\| $(|-|/\/\1d7 (dj9fs)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
ja schön wärs...
Ich hab schon alles versucht.

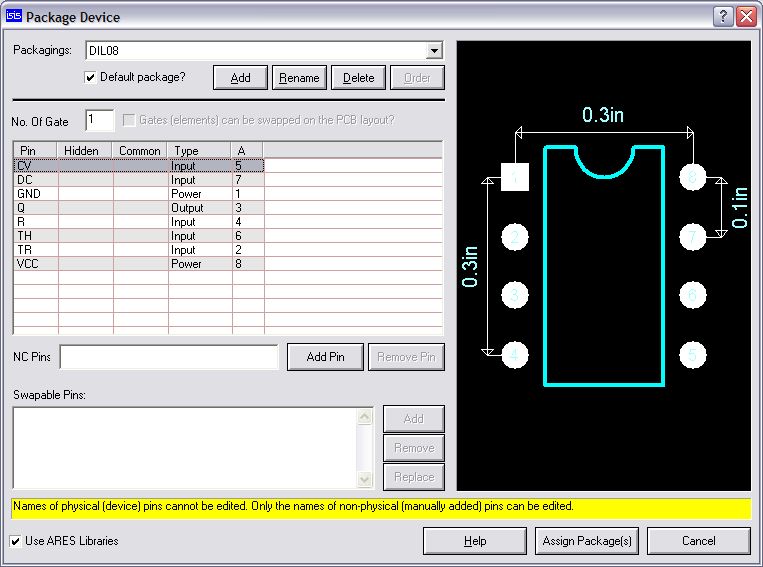

Anbei mal zwei Screenshots.

Autor: Leo ... (-headtrick-)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Was sagt denn das Tutorial dazu?

Autor: Ph4b14|\| $(|-|/\/\1d7 (dj9fs)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
JA soweit bin ich ja auch. Und jetzt habe ich das dil 8 Package
ausgewählt. Nur die Pins und ihre Nummern lassen sich eben nicht
editieren.

edit...

hab mal was gefunden...
schaus mir grad an:
Youtube-Video "Tutorial: Make a component symbol in Proteus ISIS (HD)"

Autor: Sven W. (Firma: basement industries) (dj8nw)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
jou... beim erstellen, lösch mal dein vorhandenes DIL8 package und
erstells dann neu, dann sollte es gehen!

Autor: Ph4b14|\| $(|-|/\/\1d7 (dj9fs)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
jo hat geklappt...

Langsam gefällt mir das Programm besser, als Eagle ;)

Autor: Sven W. (Firma: basement industries) (dj8nw)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Tja merkst was;) Sag ich schon immer;)

Das einzige was bissle nervig ist, dass die Lib´s nicht so umfangreich
sind, aber dafür lernst beim Bauteilerstellen noch bisschen was dazu!

Freut mich dass es Dir gefällt und alles klappt jetzt!

Gruß, Sven

Autor: Ph4b14|\| $(|-|/\/\1d7 (dj9fs)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich finde die Lib besser, als bei Eagle. Wenn Ich bei Eagle nen 555 er
such kommt gleich eine riesen Liste von allen Herstellern, welche aber
alle das ein und das selbe 555 er herstellen. ... Und wenn schon dann
erstellt man sich mal schnell einen Baustein. Geht ja recht einfach und
flott, WENN MANN WEIß WIES GEHT ;)

Grüße Fabian

Autor: Sven W. (Firma: basement industries) (dj8nw)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Auch ein Argument;)

Naja ich sag mal beide ham ihre Vor- und Nachteile. Das eine mehr, das
andere weniger...
"mal schnell" vs. "mal gründlich";)

Hast Du meine letzte Mail gelesen?

Viel Spaß noch,

Sven
