Ich suche schon seit einiger Weile, habe aber noch kein Glück gehabt.

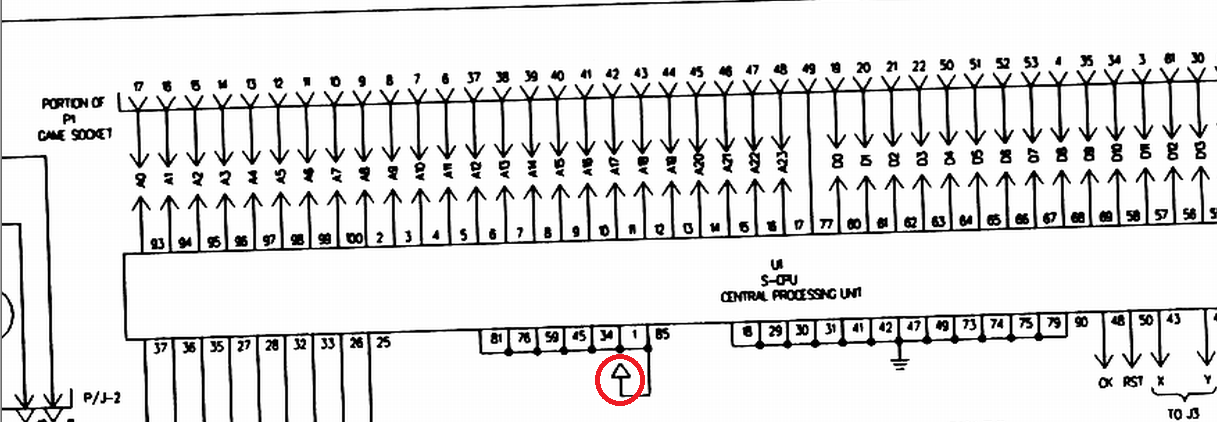

Die Schaltung ist von 1992. Es ist natürlich das im roten Kreis gemeint
(Dreieck was nach oben zeigt).

Autor: Mike R. (thesealion)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich würde mal auf die Versorgungsspannung ( Vcc ) tippen.

Autor: Rufus Τ. Firefly (rufus) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Das kann sich auf die Stromversorgung beziehen, es könnte also VCC
damit gemeint sein.
Um sicher zu gehen, müsste man den restlichen Schaltplan auch noch sehen
können.

Autor: Mathias Fendl (minglifu)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Servus,

normalerweise schaut man sich bei solchen Teilen IMMER das Datenblatt
an, betrachtet dort die Pins und deren Belegung und findet dann heraus,
was es bedeutet!

Jetzt kann ich nur raten und würde sagen +xVcc evtl. 5V oder 12V
jenachdem!??!

Viel Glück

MfG
MingliFu

Autor: Reinhardt (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Datenblatt und weiteres Material ist nicht vorhanden, weil der
Hersteller es nicht rausgibt. Aber ich dachte auch schon an VCC, das
wird es dann wohl sein !

Autor: Uwe ... (uwegw)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wahrscheinlich ist dieses Symbol auch irgendwo im Bereich der
Spannungsregelung zu sehen... und von dieser könnte man dann auf die
genaue Spannung schließen.

Autor: Funkamateur (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Reinhardt,
datenblätter gibt es unter
http://www.alldatasheet.com/view.jsp?Searchword=DS18S20 Aber wer ist der
Hersteller, wie heisst das Bauteil. Mach mal ein Photo vom Bauteil und
der Platine.

Autor: Matthias R. (mons)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
VCC, bei tynicad shit VCC zumindest auch so aus.
Noch nicht in der Eagle Bibliothek fündig geworden?

Autor: nghgnf (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Könnte aber genauso ein GND sein...

Autor: max (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
sehr unwarhscheinlich, dass das ground ist. wie ground hier aussieht
sieht man etwas weiter rechts

Autor: hrthj (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
max schrieb:
> sehr unwarhscheinlich, dass das ground ist. wie ground hier aussieht
> sieht man etwas weiter rechts

Was ist wenn einer der beiden der analoge Ground ist und der andere ein
digitaler Ground ist...

Autor: X- Rocka (x-rocka)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
hrthj schrieb:
> max schrieb:
>> sehr unwarhscheinlich, dass das ground ist. wie ground hier aussieht
>> sieht man etwas weiter rechts
>
> Was ist wenn einer der beiden der analoge Ground ist und der andere ein
> digitaler Ground ist...

Halte ich auch für möglich. Aber dann wäre es nicht "nach oben"
gezeichnet worden, oder? Also doch ne Spannung?
Messen?

Autor: wach (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Es könnte auch sein das es eine Signalzusammenführung ist die an anderer
Stelle des Plan mit Signalen Zusammengeführt wird. Normalerweise steht
dann
aber auch eine Nummer mit dabei bzw. der Signalname.
Poste doch mal den ganzen Schaltplan und nicht nur "Häppchen".

Wach
