Hallo,
ich mach eine Simulation mit LT-Spice.

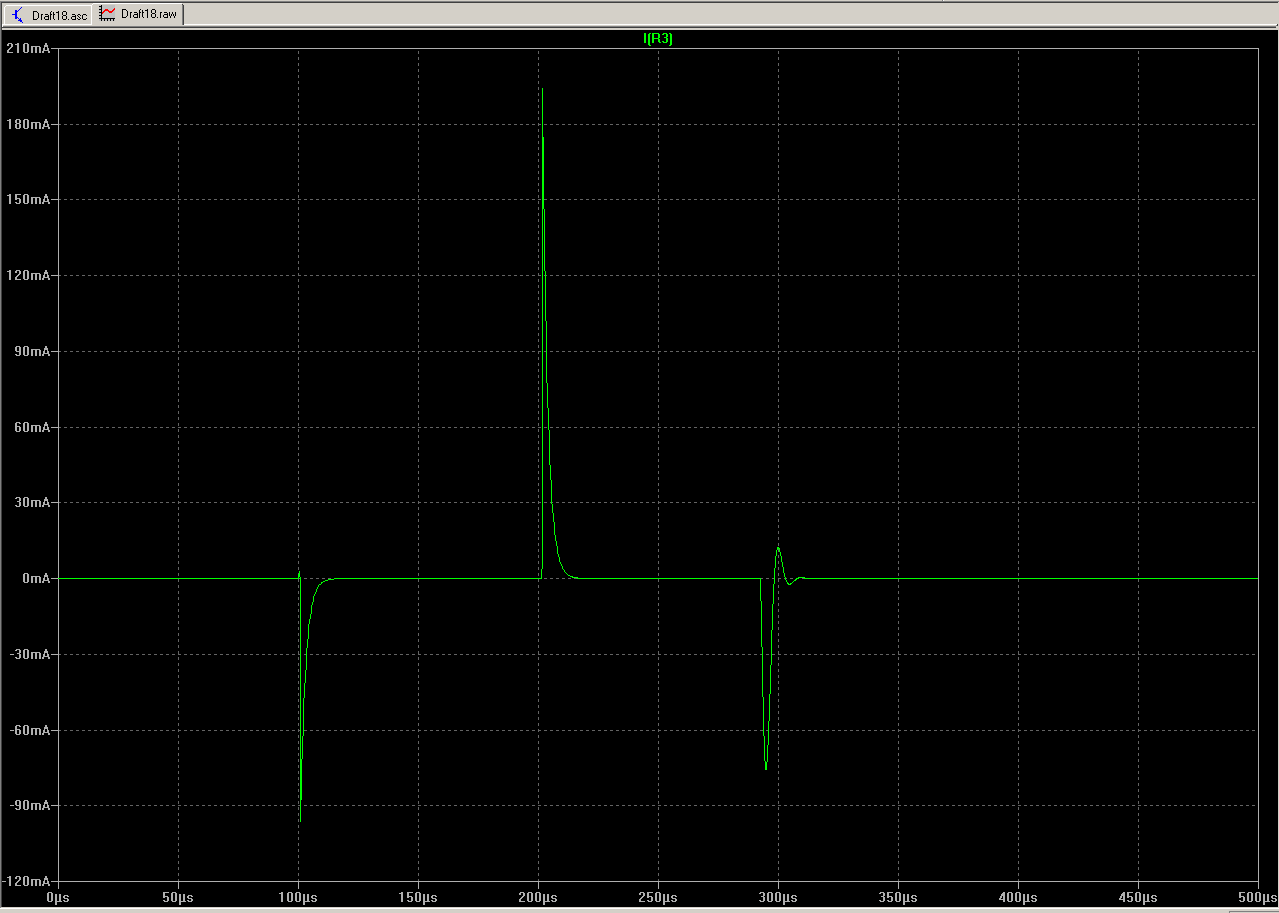

Durch einen 1K Widerstand fließt der Strom wie im Bild.

Wie kann mir LT-Spice die Verlustleistung am Widerstand anzeigen?

Autor: Alexander Schmidt (esko) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert

Autor: HildeK (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Maus auf den Widerstand halten - ALT drücken - Linke Maustaste drücken.

Das gibt dann der Verlauf der Leistung über der Zeit.

Die mittlere Leistung über die angezeigte Kurve ergibt sich, wenn man
auf die Bezeichnung der oben erstellte Leitungskurve mit STRG auf die
linke Maustaste drückt.

Autor: Dietmar (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Maus Cursor über den Widerstand halten.
Es erscheint eine Stromzange.
Nun Alt Taste drücken.
Aus der Stromtange wird ein Thermometer.
Linke Maus Taste drücken.
Die Leistung wird dargestellt.
http://www.elektronikschule.de/~krausg/LTSwitcherC...

Autor: Michael (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Kann man sich in Spice auch selbst berechnen lassen. P(R)=U(R)*I(R).
LT-Spice machts einem einfach durch die oben beschriebene Methode (Seite
38 der Anleitung) ;)

Autor: Funkerboy (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
HildeK schrieb:
> Maus auf den Widerstand halten - ALT drücken - Linke Maustaste drücken.
>
> Das gibt dann der Verlauf der Leistung über der Zeit.
>
> Die mittlere Leistung über die angezeigte Kurve ergibt sich, wenn man
> auf die Bezeichnung der oben erstellte Leitungskurve mit STRG auf die
> linke Maustaste drückt.

Ganz lieben Dank, auch an Dietmar!

Autor: Bastian G. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Auch wenn der Thread schon älter ist, ich habe eine thematisch passende
Frage.
Ich habe in meiner Simulation ca. 100 Widerstände. Nun möchte ich mir
die Gesamtleistung der Schaltung berechnen lassen.
Bis jetzt habe ich nur die Möglichkeit gefunden, einen Plot zu erstellen
und dort alle Parameter händisch einzutragen:
V(N002,N001)*I(RL1)+V(N001,N011)*I(RF29)+V(N001,N010)*I(RF28)+V(N001,N009)*I(RF27)+V(N001,N007)*I(RF26)+...
Diese Methode ist natürlich sehr fehleranfällig und aufwendig. Gibt es
eine Funktion o.Ä. zur Anzeige der Gesamtleistung? Finden konnte ich
leider noch keine..


Danke und Grüße,
Bastian

Autor: Reinhard Kern (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Bastian G. schrieb:
> Nun möchte ich mir
> die Gesamtleistung der Schaltung berechnen lassen.

Warum misst du nicht einfach den Versorgungsstrom?

Gruss Reinhard

Autor: Bastian G. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
In den einzelnen Pfaden befinden sind Stromquellen die eine Lasten
simulieren. An unterschiedlichen Punkten werden die Pfade zusammen
geschaltet. Daher liegt an jedem Widerstand eine andere Spannung und
auch die Ströme variieren.

Meiner Meinung nach muss daher über jedem Widerstand Strom und Spannung
gemessen werden. Dies ist jedoch händisch sehr aufwendig...

Autor: Reinhard Kern (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Bastian G. schrieb:
> In den einzelnen Pfaden befinden sind Stromquellen die eine Lasten
> simulieren.

Aber es sind doch sicher viel weniger Punkte, an denen Leistung in die
Schaltung rein oder aus ihr raus geht, als es Widerstände sind. Intern
kann nichts anderes verbraten werden, als eben Versorgung - Last, oder
hast du ein Perpetuum Mobile verbaut?

Gruss Reinhard

Autor: Helmut S. (helmuts)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Reinhard,
im Prinzip hast du Recht. Allerdings ziehen viele(die meisten)
Opamp-Modelle den Ausgangsstrom nicht aus den Versorgngsleitungen.

Autor: alesi (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Bastian G. schrieb:
> Gibt es
> eine Funktion o.Ä. zur Anzeige der Gesamtleistung?

Wenn man nach einer Dc-Analyse (.op) mit dem Mauscursor einfach
(ohne zu klicken) auf das Symbol einer Spannungs- oder Stromquelle
zeigt, wird am unteren Rand die Leistung (dissipation) der Quelle
angezeigt.

Wenn es nicht viele Quellen in der Schaltung gibt, kann man die
einfach aufaddieren.

Autor: amateur (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hangel Dich mal durch die integrierte Formelsammlung hindurch,
vielleicht findest Du da was.
Summen und Multiplikation sind auf jeden Fall drinnen. Schätze aber mal,
dass das Ganze was für den guten, alten Sysiphos wird.
Vielleicht wird das Ganze auch einfacher, wenn Du, was daneben geht, von
der Eingangsleistung abziehst.
Eine weitere Möglichkeit wäre es: Du suchst nach Ähnlichkeiten oder
Symmetrien, berechnest die Verlustleistung deines Teilbereiches und
überlässt der Rest Deinem Taschenrechner. Ich kann mir nicht vorstellen,
dass deine Schaltung 100 verschiedene Abschnitte hat.
