Forum: PC Hard- und Software Tool zum Kennlinie Zeichnen


Autor: Sepp von da Alm (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

ich möchte gerne ein paar Kennlinien zeichnen, dich ich in Büchern
gefunden habe, aber nicht einfach Scannen und übernehmen kann. z.B. eine
Dioden Kennlinie wie diese hier:
http://www.elektronik-kompendium.de/sites/bau/diag...

In was für einem SW-Tool könnt ich den sowas einfach zeichnen? Also es
geht nicht nur um so Sachen wie Dioden, auch aneder Kennlinien und
Diagramme, die ich nicht einfach nach simulieren kann.

Am besten wäre in Tool für den MAC, Win geht aber auch, Danke!

Autor: Peter Diener (pdiener) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Gnuplot könnte man dafür nehmen:

http://www.gnuplot.info/

Grüße,

Peter

Autor: Sepp von da Alm (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
...wenn ich das richtig verstehe hinterlege ich in gnuplot ja die math.
Funktion, die weiß ich aber nicht immer....ich dachte da an etwas mehr
zum abzeichnen

Autor: Inquisitation (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Sepp von da Alm schrieb:
> ich möchte gerne ein paar Kennlinien zeichnen, dich ich in Büchern
> gefunden habe, aber nicht einfach Scannen und übernehmen kann.

Warum kannst du sie nicht scannen?
Ansonsten Paint. :-)

Autor: Peter Diener (pdiener) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>ich dachte da an etwas mehr zum abzeichnen

Wenn es genauso wie im Datenblatt aussehen soll, einfach beim Hersteller
ein Recht zum Kopieren einholen und sich das im Quellformat geben
lassen.

Das Abzeichnen ohne Erlaubnis macht die Nutzung nicht legal.

Grüße,

Peter

Autor: Frank (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wie wäre es schlicht und ergreifend mit einem (Vektor-) Grafikprogramm?
z.B. Adobe Illustrator, Corel Draw, Inkscape ... und noch mindestens 100
weitere?

Autor: pankow (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
würde da doch ersrmal exel oder das openoffice calc vorschlagen. Damit
gehen tabellen und funktionen und es ist einfach.

Style ist m.e. Okay

Autor: hans (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Also andere nehmen das o.a. Inkscape:

http://de.wikipedia.org/w/index.php?title=Datei:Ke...

Sollte also passen ;)

hans

Autor: Sepp von da Alm (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Alle hier genannten Programme findet man auch mit der Suchfunktion ;-)

Autor: MontagsMaler (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Peter Diener schrieb:
> Wenn es genauso wie im Datenblatt aussehen soll, einfach beim Hersteller
> ein Recht zum Kopieren einholen und sich das im Quellformat geben
> lassen.
>
> Das Abzeichnen ohne Erlaubnis macht die Nutzung nicht legal.
>
> Grüße,
>
> Peter


um die Kennlinie einer Diode zu Zeichnen benötigt mal wohl eher nicht
die Genehmigung von jemanden, der in seinem Buch auch die Kennlinie
einer Diode aufzeigt.

Auf was hat der Buchautor den die Rechte der Kennlinie? auf die Farbwahl
der Linie? auf die Beschriftung?
Auf die Form resp. den Verlauf der Kennlinie sicherlich nicht!

Autor: Martin R. (herki)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Inkscape

Autor: Sepp von da Alm (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
...dann werd ich mir mal Inkscape genauer anschaun...danke

Autor: 8AF6lUf8OT (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
google chart :-)

Autor: Jörg Wunsch (dl8dtl) (Moderator) Benutzerseite
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Sepp von da Alm schrieb:
> ...wenn ich das richtig verstehe hinterlege ich in gnuplot ja die math.
> Funktion

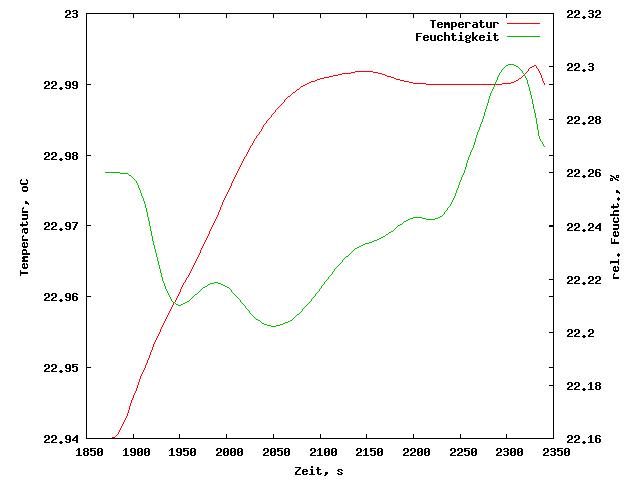

Nein, man kann damit auch Wertepaare darstellen.  Hier mal ein Beispiel
für ein paar Messdaten eines Temperatur- und Feuchtigkeitsloggers.
