Forum: Haus & Smart Home Buderus EMS-"Gateway" mit PIC18F / Sammelbestellung


von Jens H. (sevensworld)


Lesenswert?

Moin!


@spooniester:
ein Telegramm mit
1
14 10 00 18
 gibts bei mir nicht !?


@Niffko: Vielen dank, aber woher weißt du das? Geraten kanns ja wohl
nicht sein, denn ein einzelnes '08' Byte zuzuordnen wäre etwas zu
einfach, oder? Ne Liste von dir interessiert mich immer mehr ;-)

Beginn der Wartungsmeldung ist tatsächlich der 14. als Tag.

Gruß
Jens

von Niffko (Gast)


Lesenswert?

Moin Jens,

Jens H. schrieb:
> Ne Liste von dir interessiert mich immer mehr ;-)

Ist auf keiner Liste ... wurde exklusiv für dich recherchiert ;)
Meine verwendeten Telegrammdaten hatte ich ein Stück weiter oben schon
mal gepostet ... sind aber nur die bekannten Standardsachen.

Jens H. schrieb:
> ... woher weißt du das? Geraten kanns ja wohl
> nicht sein ...

Im Nachhinein war's jetzt nicht sooo schwierig.
Beginn Wartungsintervall auf Tag X gestellt. Anschließend Systemzeit auf
Tag X-1 23:59 gestellt. Der Rest war dann Auswerten der nach dem
Tageswechsel auflaufenden Telegramme.


//Niffko

von Jens H. (sevensworld)


Lesenswert?

Ah ok .. du hast das bei dir gesetzt/gelöscht und dann nachgesehen ..
danke für die Mühe :)

Hat evtl. auch noch jemand eine Idee wie das Byte 9 unter '08 00 34 00'
auszuwerten ist? Dort soll Tag/Nachtbetrieb, Heizen und Betriebsart
hinterlegt sein (Bit 1, 4, 6)... Zustand wäre also 0 oder 1.
Heizen 0/1 kann ich mir noch erklären, beim Rest müsste ich raten.
0 = Nacht, 1 = Tag ? Und was ist mit Betriebsart gemeint? Auf Grund der
restlichen Daten in dem Telegramm wirds wohl Warmwasser sein!?

Gruß
Jens

von Rudi (Gast)


Lesenswert?

Jens H. schrieb:
> Und was ist mit Betriebsart gemeint? Auf Grund der
> restlichen Daten in dem Telegramm wirds wohl Warmwasser sein!?

bit

0: 0 nacht / 1 tag
1: ?
2: ?
3: 0 hk / 1 ww
4: ?
5: 0 keine Wärmeanforderung / 1 tag/nachtabsenkung
6: ?
7: ?

Bit 5 bezieht sich nicht auf die Pumpe.



Grüße.

von Jens H. (sevensworld)


Lesenswert?

Danke Rudi, werde ich am WE versuchen nachzuvollziehen!

Gruß
Jens

von SysRun (Gast)


Lesenswert?

nabend :)

Hat noch einer von euch ein "Gateway" rumfliegen was er gerne verkaufen
möchte? Bin grad auf der Suche :)

von Ferdinand S. (ferdi60)


Lesenswert?

hi

scheint ja noch aktuell zu sein

Hätte ggf. auch Interesse an einer Platine

Gruß

von IngoF (Gast)


Lesenswert?

Hallo Ferdinand,

vermutlich wird mein EMS-Gateway wohl nicht für Deine Zwecke geeignet
sein.
Der Original Gateway von Buderus kann zwei verschiedene Bussysteme.
Einmal den 4000er Bus (Eco-CAN-Bus???) und später auch den EMS-Bus.

Mein Gateway kennt nur den EMS-Bus.

Falls Ich da falsch liegen sollte oder Deine Heizung doch den EMS-Bus
hat dann bitte noch mal melden.

Gruß
IngoF

von Jens H. (sevensworld)


Lesenswert?

So, ich noch mal mit einer Frage zu den geloggten Werten.

Bei Ansaugtemperatur und Abgastemperatur habe ich gefühlt echt hohe
Werte !?
Sind die realistisch?
Ansaug + Abgas zw. 3000 und 4000 !?


Sollten sich doch hier finden:

08 00 18 00 <Byte 29><Byte 30> = Ansaugluft
08 00 19 00 <Byte 8><Byte 9> = Abgastemp

Was habt ihr dort für Werte ??



Gruß
Jens

von Rudi (Gast)


Lesenswert?

Jens H. schrieb:
> Bei Ansaugtemperatur und Abgastemperatur habe ich gefühlt echt hohe
> Werte !?
> Sind die realistisch?
> Ansaug + Abgas zw. 3000 und 4000 !?

Sind das evtl. 30.00 und 40.00 Grad? Du Zuluft wird ja im Rohr
vorgewärmt und die Wärme der Abluft wird noch an den Rücklauf gegeben.
Ändern sich die Werte je nach Brennerleistung?


Grüße.

von Jens H. (sevensworld)


Lesenswert?

Hallo Rudi,

die Werte ändern sich je nach Brennerleistung.
Allerdings ist in den Unterlagen vermerkt das die Auflösung 0,1°C
beträgt und der Wert somit passt. Allerdings glaube ich eben auch das
die Werte zu hoch sind und das Komma verschoben werden muss...


Gruß
Jens

von Rudi (Gast)


Lesenswert?

Hallo,

Jens H. schrieb:
> Allerdings ist in den Unterlagen vermerkt das die Auflösung 0,1°C
> beträgt und der Wert somit passt.

Wie sehen die Hex-Werte aus und welche Unterlagen?

Bei 400°C sollte sich die Farbe/Plastikbezug von der Abgaszuleitung
langsam aber stetig verflüchtigen ;-).



Grüße.

von Niffko _. (niffko)


Lesenswert?

Moin,

Jens H. schrieb:
> ... Ansaugtemperatur und Abgastemperatur ...

EMS arbeitet auf mehreren Plattformen. Ansaug- und Abgastemperatur -
bzw. die entsprechenden Sensoren - sind eher bei Ölkesseln zu finden.
Was hast du denn für ein Gerät?

Jens H. schrieb:
> Allerdings ist in den Unterlagen vermerkt ...

öhmm ... was für Unterlagen?!



//Niffko

von Jens H. (sevensworld)


Lesenswert?

Ich habe eine Gastherme ... Buderus GB162 und laut Technischen
Informationen (Logamatic EMS Parameter und Monitordaten) vom RS232
Gateway sind es die von mir genannten Bytes.

08 00 18 00 27 01 7f 64 1d 09 01 25 62 80 00 02 24 01 5d 00 51 15 2d 48
00 c8 00 02 00 68 00 1f

Das wäre z.b. das Telegramm .. Ansaugluft ist Byte 29 + 30

Laut Doku ist 29 = Byte2 und 30 = Byte1

von Rudi (Gast)


Lesenswert?

Jens H. schrieb:
> Das wäre z.b. das Telegramm .. Ansaugluft ist Byte 29 + 30
>
> Laut Doku ist 29 = Byte2 und 30 = Byte1

Das wäre dann:

68 00

also:

0068 und dezimal:

104 und umgerechnet:

10.4°C


;-)

von Jens H. (sevensworld)


Lesenswert?

Naja, aber alle anderen Temperaturwerte setzen sich auch so zusammen ...
1
#define RL_IST_H_0818     17
2
#define RL_IST_L_0818     18
3
#define VL_IST_H_0818      5
4
#define VL_IST_L_0818      6

Laut Beschreibung ist da ebenfalls die Reihenfolge Byte2 = 17, Byte1 =
18 bzw. Byte2 = 5 und Byte1 = 6 und die Werte passen da ja auch oder ist
das dann nur Zufall ?

von Jens H. (sevensworld)


Lesenswert?

Ich weiß ja das es so wie du geschrieben hast mehr Sinn ergibt, trotzdem
dachte ich bisher das Low und High Byte sich so zusammen setzen:
<High><Low>

In den Unterlagen steht übrigens folgendes noch mit dabei:
(Byte2*256)+Byte1


Gruß
Jens

von Niffko _. (niffko)


Lesenswert?

Moin Jens,

Jens H. schrieb:
> Ich weiß ja das es so wie du geschrieben hast mehr Sinn ergibt ...

Rudi hat im Grunde das gleiche geschrieben wie du. Hast du
möglicherweise nicht beachtet, dass der Byteindex nullbasiert ist?

Die ganze Rechnerei wird aber nichts nützen, da dein GB162 gar keinen
Ansaugluftsensor hat. Solltest du dennoch einen finden, bitte
fotografieren und Bild einstellen ;)


//Niffko

von Jens H. (sevensworld)


Lesenswert?

Nullbasierend? Du meinst vom Datensatz her? Das ich da bei 0 anfangen
muss zu zählen ist mir klar ...

Byte 29 = 68 und Byte 30 = 00 ... das hatte ich auch.



Die GB162 hat keinen Ansaugluftsensor ... hmmm ... dann frage ich mich,
was dort für Werte auftauchen, denn die ändern sich definitiv und auch
abhängig von der Brennerleistung. Hat die denn auch keinen
Abgastemp.sensor? Weil da wäre das Prinzip ja dasselbe!? Wenn dort keine
Sensoren dran hängen, sollte doch eigentlich 00 00 drin stehen, oder?


Gruß
Jens

von Niffko _. (niffko)


Lesenswert?

Jens H. schrieb:
> Byte 29 = 68 und Byte 30 = 00 ... das hatte ich auch.

Wo ist dann das Problem?!

Byte 29 = 0x68 = Byte1
Byte 30 = 0x00 = Byte2

Jens H. schrieb:
> (Byte2*256)+Byte1

(0x00*256)+0x68 = 0x68 = 104

Jens H. schrieb:
> Die GB162 hat keinen Ansaugluftsensor ... hmmm ... dann frage ich mich,
> was dort für Werte auftauchen

Ich mich auch. Werde mir das bei meinem GB142 mal anschauen, ich glaube
da kamen an dieser Position auch Werte rein, obwohl kein Sensor
vorhanden.

Jens H. schrieb:
> Hat die denn auch keinen Abgastemp.sensor?

Nope.




//Niffko

von Jens H. (sevensworld)


Lesenswert?

Jens H. schrieb:
> Laut Doku ist 29 = Byte2 und 30 = Byte1

von Niffko _. (niffko)


Lesenswert?

Sorry Jens, war in Sachen Byte-Schieberei leider auf dem falschen
Dampfer. Ich war die ganze Zeit bei der Umwandlung zweier Bytes in einen
16-Bit-Wert auf dem AVR, hier steht in der Tat das L-Byte "links" und
das H-Byte "rechts" im Speicher. Im EMS-Telegramm gilt Byte[n] = H-Byte,
Byte[n+1] = L-Byte uns somit hast du Recht.

Niffko _ schrieb:
> Werde mir das bei meinem GB142 mal anschauen, ich glaube
> da kamen an dieser Position auch Werte rein ...

Auch falsch ... mein 18er-Frame geht nur bis Byte28.


//Niffko

von Jens H. (sevensworld)


Lesenswert?

Hmmm ... leider bringt es mir nix wenn ich Recht habe ... Aber
vielleicht kommen wir ja irgendwie noch zu der Lösung ... ;-)

von Niffko _. (niffko)


Lesenswert?

Jens H. schrieb:
> Aber vielleicht kommen wir ja irgendwie noch zu der Lösung ... ;-)

Jo ... kommen wir. Da ich nicht mit Ingo's Gateway arbeite, war's nicht
ganz so einfach ... aber nach Durchsicht deines Telegramm-Dumps weiter
oben, ist der Groschen dann gefallen.

Kleiner Tip: Schau dir nochmal genau an, wie die Gateway-Telegramme
aufgebaut sind.




//Niffko

von Jens H. (sevensworld)


Lesenswert?

Das Telegramm habe ich mir oft genug angesehen ... komme aber nicht
darauf was du meinst!? Denn wenn das Telegramm von mir falsch
interpretiert werden würde, dann dürften ja auch alle anderen Werte
nicht passen, oder?



Gruß
Jens

von Niffko _. (niffko)


Lesenswert?

Moin Jens,

Byte29 und Byte30 sind keine Daten, sondern die CRC und das BREAK!

Jens H. schrieb:
> 08 00 18 00 27 01 7f 64 1d 09 01 25 62 80 00 02 24 01 5d 00 51 15 2d 48
> 00 c8 00 02 00 68 00 1f
1
[...] 24 01 5d 00 51 15 2d 48 00 c8 00 02 00 68 00 1f
2
                                             ^^ ^^ ^^
3
                                              |  |  |_Telegrammlänge
4
                                              |  |_BREAK
5
                                              |_CRC

Habe leider im Thread keine Passage gefunden, in der dies beschrieben
ist, aber nur so macht es (für mich) Sinn. Ingo???

Deine Telegrammdaten im RAW-Modus enden also - wie meine auch - bei
Byte28, der Rest ist CRC, BREAK und Telegrammlänge.


//Niffko

von IngoF (Gast)


Lesenswert?

Niffko _ schrieb:
> Habe leider im Thread keine Passage gefunden

Ja, Das Problem habe ich auch. Habe das irgendwo mal geschrieben und
finde es nicht mehr wieder.

Das Break wird noch als 0x00 übertragen. Könnte eigfentlich auch
wegfallen. Müsste dann nur meine andere Software anpassen. Dort wird das
0x00 ignoriert aber wird trotzdem erwartet.

Gruß
IngoF

von Jens H. (sevensworld)


Lesenswert?

Arghs ... stimmt, Break und Telegrammlänge kommt ja auch noch. Ich
hatte nur geguckt ob hinten ein Byte bezgl. CRC dran hängt, aber nie
überprüft ob das auch stimmt. Jetzt macht das natürlich auch Sinn ...
schon klar das es "komische" Werte waren, wenn ich das CRC und Break
Byte genommen habe.

Danke für die Aufklärung!


Jens

von Jens H. (sevensworld)


Lesenswert?

Ich hätte dann noch die gleiche Frage zur Abgastemperatur ...

08 00 19 00 00 3e 01 81 80 00 00 00 00 3f 00 83 3e 0d 78 6d 00 00 00 0c
7f 7b 00 75 55 00 00 6e 00 21

Sollte auf Byte 8 + 9 Liegen ... wenn auch hier kein Sensor verbaut ist,
was wird dann dort übertragen? Dieses Mal kann es ja nicht CRC oder
Break sein ;-)



Gruß
Jens

von Niffko _. (niffko)


Lesenswert?

Moin Jens,

Jens H. schrieb:
> Abgastemperatur ...
>
> 08 00 19 00 00 3e 01 81 80 00 00 00 00 3f 00 83 3e 0d 78 6d 00 00 00 0c
> 7f 7b 00 75 55 00 00 6e 00 21
>
> Sollte auf Byte 8 + 9 Liegen ...


Byte 8 + 9  ->  0x8000  ->  -32768  ->  kleinster mit 16Bit
darstellbarer Wert  ->  Fühler nicht angeschlossen oder gebrückt


//Niffko

von Jens H. (sevensworld)


Lesenswert?

Danke, macht natürlich Sinn ;-)


Gruß
Jens

von Niffko _. (niffko)


Lesenswert?

Zunächst mal ein gesundes neues Jahr @all!


@Ingo
Bräuchte mal den Rat eines nativen Pic-Users ;)

Eigentlich auf AVR zu hause, habe ich aufgrund der USB-Host
Funktionalität erstmalig auf einen Pic24 gewechselt. Habe derzeit etwas
Probleme bei der Break-Erkennung. Die Behandlung des Frame-Errors in
Bezug auf die Daten im Hard-FIFO ist irgendwie etwas undurchsichtig.
Habe zwar schon etwas Licht ins Dunkel gebracht, aber vielleicht kannst
du kurz beschreiben, wie du das in deiner Firmware handhabst ... nur um
auszuschließen, dass ich mich hier mangels Pic-Erfahrung irgendwo
sinnlos festrammele.



//Niffko

von IngoF (Gast)


Lesenswert?

Hallo Niffko,

Wünsche auch allen ein frohes neues Jahr...

Beim E-UART ist eine Breakerkennung eingebaut.
Einfach den UART pollen bis Daten vorhanden sind oder am besten über
Interrupt auf empfangene Daten reagieren.

Wenn ein Break empfangen wurde ist das FERR-Bit in RCSTA gesetzt. Wenn
mehrere Bytes im Buffer waren kann man nicht erkennen welches Bytes das
Break war (gelöschtes STOP-Bit)

Nach FERR-Bit wird wieder gelöscht nachdem man das Empfangsregister
(RCREG) ausgelesen hat und einen neues Byte empfangen hat.

Bei mir habe ich das über den Interrupt nach jedem empfangenen Byte
erledigt und die Empfnagsdaten in meinen Buffer geschoben.

Hoffe ich konnte Dir weiterhelfen...

von Niffko _. (niffko)


Lesenswert?

Hi Ingo,

danke für deine Erläuterung. Habe das Problem, kurz bevor deine Antwort
kam, selbst lösen können. Hauptproblem war, dass ich das FERR-Bit nach
dem Auslesen des Empfangsregister abgefragt habe - das gehört anders
herum.

Jedenfalls macht der Pic jetzt was er soll ... ist übrigens ein
Stand-Alone USB-Stick EMS-Logger geworden.


//Niffko

von IngoF (Gast)


Lesenswert?

Niffko _ schrieb:
> ist übrigens ein
> Stand-Alone USB-Stick EMS-Logger geworden.

Klingt gut.
Also USB-Stick anstöpseln an Bus anklemmen und los gehts...

Was für ein Datenformat wird denn geloggt?

Gruß
Ingo

von Niffko (Gast)


Lesenswert?

IngoF schrieb:
> Was für ein Datenformat wird denn geloggt?

Momentan noch ASCII-HEX, wenn alles läuft werde ich wahrschinlich auf
RAW gehen - mal sehen, wie lange die 4GB auf dem Stick reichen ;)

Es werden alle Telegramme geloggt, jeweils mit Unix-Timestamp. Der
nächste Schritt wird eine C#-App sein, die das Ganze dann auf dem PC
graphisch darstellt.

Kann mir gut vorstellen, dass mir der Logger auch mal im Job weiterhilft
... bei schwer reproduzierbaren Fehlerbilern einfach mal den Logger an
die Servicebuchse stöpseln und ein paar Tage mitlaufen lassen.


//Niffko

von IngoF (Gast)


Lesenswert?

Das wäre schön....

habe das bei meiner Heizung auch gemerkt.

Der Heizungsfachmann konnte nicht genau sagen wodran es lag. Wurde der
Reihe nach alles ausgetauscht. Mit dem günstigsten Teil angefangen
(Drucksensor) bis zum teursten Teil (Pumpe). Natürlich war es dann das
letzte Teil.

Dann wird die Heizung schon mit Elektronik vollgestopft und zu erkennen
welches Bauteil defekt ist.

Hatte auch ein ein paar Mitschitte gemacht aber habe auch nicht wirklich
viel erkennen können. Die Heizung hat mehrere Versuche unternommen und
ist dann abgebrochen.

Die Pumpe hat doch einen Drehzahlsensor, oder? Wäre es dann nicht
einfach gewesen festzustellen dass die Pumpe manchmal nicht anläuft?

Gruß
Ingo

von Rudi (Gast)


Lesenswert?

IngoF schrieb:
> Die Pumpe hat doch einen Drehzahlsensor, oder? Wäre es dann nicht
> einfach gewesen festzustellen dass die Pumpe manchmal nicht anläuft?

Nein, eigentlich nicht. Die Heizung gibt per PWM die Drehzahl vor. Du
hättest es aber am Druck sehen können das bei eingeschalteter Pumpe
keine Druckänderung vorhanden ist.


Grüße.

von Ingo F. (ingof)


Lesenswert?

Hallo,

habe gerade mal eine Umfrage per Mail an alle Interessenten geschickt.
Wer noch keine Mail bekommen haben sollte kann sich ja noch mal melden.

Vielleicht auch mal den SPAM-Filter checken...

Vielleicht gibt es noch mal eine letzte Auflage...

Gruß
IngoF

von Marcus _. (tunneltruppe)


Lesenswert?

Moin die Herren Entwickler!!!
Erstmal auch noch mal kurz von mir HUT ab vor der coolen
Entwicklungsarbeit die Ihr hier geleistet habt (seit 2009!! Respekt!!!)

Ich komme zu dem Thema EMS an sich aus der Sicht vom KNX- Bus.
Ich habe den KNX- Bus und halt die EMS- Buderus Steuerung und möchte
diese Daten im KNX Anzeigen lassen.
Dadurch würde ich auch gerne eine Platine kaufen, aber habe noch mal ein
paar Fragen:
(bitte entschuldigt dass ich nicht ganz so pfiffig bin wie Ihr!!):
1.) Ihr setzt ja mit „Ingo“- Platine den seriellen Bus im Can- Bus auf.
     Wäre es möglich, natürlich nicht um sonst, den EMS-Bus in den
     KNX- Bus  umzusetzen?
     Was wäre dazu notwendig? (Hardware, Hardware + Software, oder
     beides oder geht es gar nicht?)
2.) Wenn ich auch bei eurer Platine bleiben muss so steht es im
    KNX- Forum muss man die Software-
    Anbindung über die „openHAB“ Plattform machen.
    Hat jemand dazu Erfahrung?

Meine E-Mailadresse ist datenemail (ät) web (punkt) de
@ Ingo: Bezüglich der Kosten bitte E-Mailen, dann überweise ich Dir das
Geld!!!
Vielen DANK!!!

von jschmied (Gast)


Lesenswert?

Siehe auch meine Antwort in:

http://knx-user-forum.de/openhab/26765-anbindung-eine-buderus-heizung-
ems-bus.html#post311107

Die Anbindung der Platine an OpenHAB (http://code.google.com/p/openhab/)
ist meine Idee bzw. Vorhaben, das kann aber dauern - im besten Fall ca.
3 Monate, im ungünstigsten Fall wird's nie fertig, wenn andere Dinge
dazwischen kommen. Ist eben ein Hobbyprojekt. Falls ich durchhalte wird
dann OpenHAB bei mir auf einem Rasberry PI laufen und auch noch andere
Dinge wie Jalousien steuern.

Theoretisch kann die Platine direkt als EMS/KNX Brücke fungieren (mit
einen Zusatzinterface wie
http://freebus.org/content/freebus-grundschaltung. Dazu ist aber eine
neue Software nötig, die das KNX Protokoll implementiert und die ist
nicht mal an einem Wochenende geschrieben.
Jemand profesionell damit zu beauftragen ist eigentlich unbezahlbar -
dafür bekommst Du warscheinlich eine ganze Heizung.

Grüße

Jürgen

von SysRun (Gast)


Lesenswert?

Ich wäre auch dabei falls es noch eine Auflage geben sollte :)

von Marcus _. (tunneltruppe)


Lesenswert?

@ Jürgen: Kurze Zusammenfassung mit den Daten aus den knx- Forum:
Ingo’s EMS- Platine hat die Schnittstelle:
- zum EMS auf USB/CAN u. I2C
- über die Firmware geht EMS auf Seriell über USB
- über ein Terminalprogramm kann die Protokolle lesen u. senden.

Du würdest gerne machen damit:
- als Treiber für I2C Relaiskarten nutzen
- und den CAN- Bus als „Hausbus nutzen“

Fehlen dazu tut noch:
- die CAN- Anbindung in OpenHAB

Der Unterschied zwischen Deiner und meiner Idee/ meinem Bus ist:
- Du möchtest Zugriff auf den CAN- Bus über OpenHAB haben
- OpenHAB wäre der Master, könnte aber Heizungsparameter aus/ zum
  KNX Auslösen.

Info zu meiner KNX- Steuerung:
- Mache an sich eine Einzelraumregelung, d.h. jeder Heizkörper hat
  ein „Steuerkopf“ zum EIB
- pro Raum sitzt ein Raumregler mit Temperaturfühler, dieser steuert an
  sich die Heizung
Würde gerne mit EMS, durch das zu entwickelnde Gateway  machen:
- wie erwähnt die ganzen Kenndaten der Heizung sehen und Visualisieren
  (habe dazu einen Gira- Homeserver)
- Mein RC30 ersetzen, bzw. vom App aus (gibt ein Gira App dazu)
  die eingestellte Raumtemp. reduzieren.

Wenn ich Dich recht verstehe das ist die Aufgabe für mich
(bzw. Leute die den Ansatz wie ich habe) folgendes:
A) Ingo’s Platine mit der Freebus Grundschaltung EIB TP Bus zu
   „verheiraten“
    Frage als Laie: Geht das so einfach oder muss Ingo’s Paltine schon
                    umgebaut werden?
B) Wohl die größte Herausforderung: Jemanden finden der die Software
                                    für das KNX- Protokoll implementiert

Kann man dies als erste Zusammenfassung so stehen lassen??
DANKE erstmal Jürgen!!!

von jschmied (Gast)


Lesenswert?

Hallo!

Der RC30 ist aber die Intelligenz der Heizung. Ich denke, die Therme
stellt die Arbeit ein, wenn der RC30 nicht regelmäßig die Sollwerte an
den BC10 sendet (ggf. geht Notbetrieb). Du müsstest also selbst einen
PID-Regler in Software implementieren. Wenn der abstürzt, ist das Haus
kalt.
Ich würde z.B. gerne die Heizung runterfahren, wenn ein sonniger Tag
bevorsteht, da wir große Fenster haben und sich das Haus aufheizt. Dazu
kann man z.B. die Soll-Werte im RC30 beeinflussen.

A) Die Freebus-Schaltung kann direkt an die als Steckkontakte
herausgeführten Ports des Mikrokontrollers angeschlossen werden. Für die
paar Bauteile würde ich einfach eine Universalleiterplatte nehmen (wenn
man nicht selbst die Boards malt und ätzt).

B) Das stimmt ;). Es haben sich aber schon ein paar andere Leute mit EIB
und Mircocontrollern befasst. Man findet bestimmt auch
Programmierbeispiele.
PS: Für Anfänger: http://www.sprut.de/electronic/pic/index.htm

vg

Jürgen

von Jochen (Gast)


Lesenswert?

Und eine andere Variante, die mit IPSymcon, dem E-Bus-Manager und einem
preiswerten E-Bus-Adapter ist nicht möglich?

Da kann man E-Bus-Meldungen und Befehle in den KNX-Bus recht einfach
schreiben und kombinieren.

Hat auch noch 'ne Visualisierung.
LG Jochen

von jschmied (Gast)


Lesenswert?

Da müsste man mal die Schaltungen un Protokolle vergleichen:

http://www.eservice-online.de/eBus/
http://www.eservice-online.de/eBus/eBUS-Koppler-Ethernet.html
http://ebus.webhop.org/twiki/bin/view.pl/EBus/EBusKonverter
http://www.ip-symcon.de/forum/threads/10710-eBus-Telegramme-auswerten-Heizung-Solar

Vieleicht sieht jemand, der sich mir EMS befasst hat auf Anhieb, ob EMS
un EBUS vieleicht das Gleiche sind ...
Dann würde es natürlich einfacher gehen.

vg

Jürgen

von Marcus _. (tunneltruppe)


Lesenswert?

@Jürgen: .
- Denke ich meine das mit dem RC30 wie Du: Bleibt wo er ist und ich
  möchte Ihn nur beeinflussen
- Danke für Dienen Link zu den MircoControllern, sehr spannend, nur
  wollte ich nicht so etwas neues Lernen (muss schon für den Gira
  xml u.Python aneignen)
@ Jochen:
- Der eBus ist denke ich ein eigenständiger Thermenbus wie
  z.B. von Wolf. Muss man nicht auch hier dann
  von EMS auf eBus gehen und dann auf KNX gehen? (auch wenn hier die
  Programmierung einfacher ist)

P.S. IPSymcon sieht auch spannend aus!!!
Dieter

von Marcus _. (tunneltruppe)


Lesenswert?

Darf ich mal ne dumme Frage stellen?
Ich möchte mich hier mal kurz wiederholen:
- zum EMS auf USB/CAN u. I2C
- über die Firmware geht EMS auf Seriell über USB

Also an sich stehen die EMS Telegramme (was welcher wie bedeutet) über
http://wiki.neo-soft.org/index.php/Heizungsschnittstelle/ServiceKey
zur Verfügung (wobei ich die diese Daten nach der .pdf Datei und der
Seite noch nicht ganz verstehe)?

Und über die Firmware steht mir eine Serielle Schnittstelle (RS 232?)
zur Verfügung?

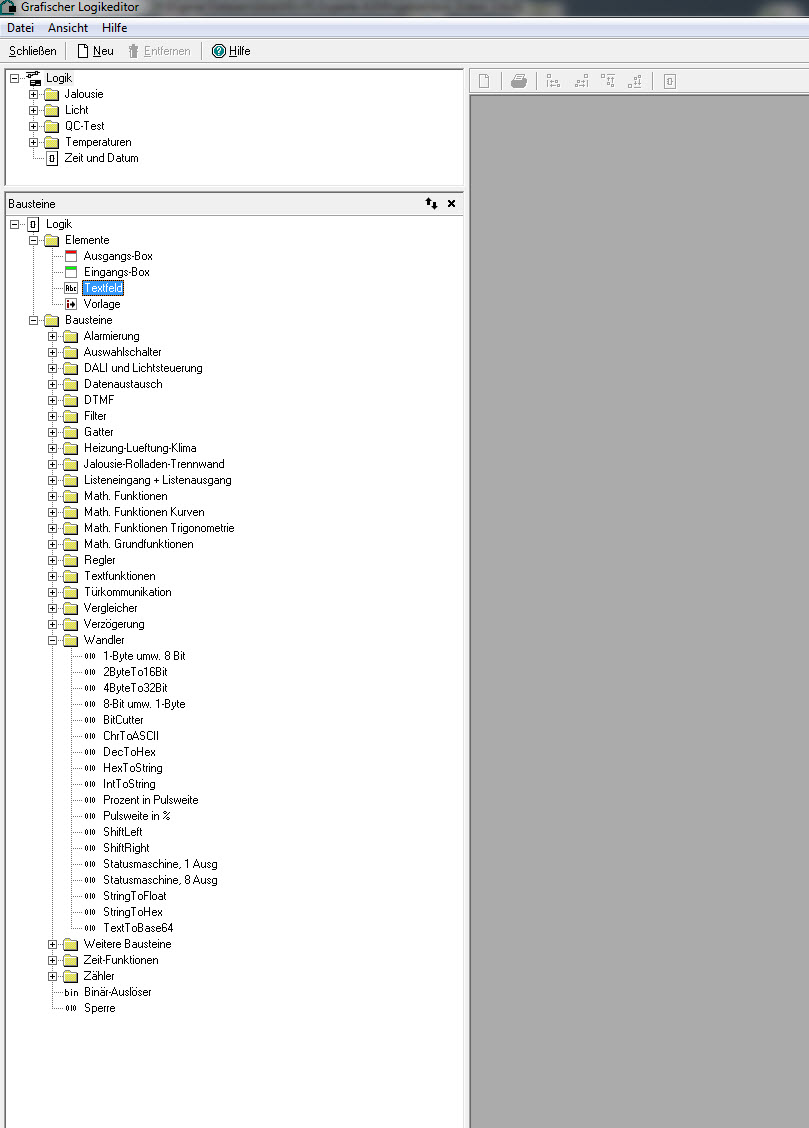

Kann ich damit nicht meine KNX- Anbindung machen und in meinem Gira
Homeserver über ein Logikbaustein, der Hex in die entsprechenden Daten
umwandelt  (gibt es nach Rücksprache von meinem Ansprechpartner bei
Gira) sichtbar/ darstellbar darstellen????

Dieter

von jschmied (Gast)


Lesenswert?

Wenn der GIRA Homeserver beliebige Binärdaten senden und empfangen kann,
müsste es gehen. Ansonsten wird noch ein Stück Software dazwischen
nötig.

Die Logikbausteine sehen mir nach einer Verküpfung von Schaltbefehlen
aus - also nach der Art "Wenns regnet UND Fenster ist offen DANN machs
Fenster zu" aber nicht sende mal 01010010010100010010101 an COM1 ...

vg

Jürgen

von Marcus _. (tunneltruppe)


Angehängte Dateien:

Lesenswert?

...ja gebe Dir recht.
Ansich können die Logikeditoren nicht viel, aber ich denke der Gira kann
da mehr (siehe mal bitte den Anhang!!!).

Ich werde mir auf jeden Fall, wenn es Ingo zuläßt, seine Platine (hoffe
voll bestückt, muss mir sonst einen zum Löten suchen) zulegen und dann
mal spielen.
Muss noch ein wenig den Hex- String analysieren...
DANKE ERSTMAL!!!

von jschmied (Gast)


Lesenswert?

Na, vieleicht kann man aus diesen Bausteinen ja einen Sender und auch
Empfänger (!) für das EMS-Protokoll zussammenklicken. Sieht dann
bestimmt so aus: http://www.youtube.com/watch?v=wgJfVRhotlQ  ;)

vg

Jürgen

von Jens H. (sevensworld)


Lesenswert?

Hallo Ingo,

bisher ist keine Umfrageemail angekommen !?


Gruß
Jens

von Marcus _. (tunneltruppe)


Lesenswert?

@ Jürgen:
Ich schon gefreut, ne Hilfe bei YouTube und dann das!!!
Ne dann lieber Tron spielen (leider finde ich die Mucke garnicht so
schlecht, na einige Teile davon.....)

An sich sind das alles nur Versuche es hinzubekommen, da ich nicht die
in der Thematik drin bin
und euch da auch nicht helfen kann meinen Wunsch von EMS in KNX
umzusetzen….
schniff Dieter

von F. F. (pic18f)


Lesenswert?

Ingo F. schrieb:
> Hallo,
>
> habe gerade mal eine Umfrage per Mail an alle Interessenten geschickt.
> Wer noch keine Mail bekommen haben sollte kann sich ja noch mal melden.

> IngoF

Hallo Ingo,
leider bin ich schon wieder untergegangen, ich habe noch Interesse an
einer Platine. Vielleicht kann man einen anderen Prozessor nehmen? Ich
möchte einen Web-Server aufbauen und benötige dafür mehr Speicherplatz.
Wenn ich mich nicht täusche müßte der 18F4685 kompatibel sein. Von der
Geschwindigkeit und Speicherplatz wäre aber auch ein PIC32MX460F512
denkbar. Wobei hier das Layout geändert werden muß.

Viele Grüße

von IngoF (Gast)


Lesenswert?

Muss ich mir mal ansehen...

Der 18F4580 wird bestimmt gehen.. muss ich mir mal ansehen.

Beim PIC32 muss mal nachsehen wieviel da umgeroutet werden muss..

Habe Dir die Mail weitergeleitet. Dachte Du hättest Die Platine von
Charlie übernommen...

Gruß
Ingo

von jschmied (Gast)


Lesenswert?

Hallo!

Du könntest das Ding nehmen:

https://www.olimex.com/Products/PIC/Development/PIC32-WEB/

und das EMS Interface auf einer Uni-Leiterplatte aufbauen ...

Oder das Board so nehmen wie es ist und als Webserver auf einem
RasberryPi das hier: http://code.google.com/p/openhab/


vg

Jürgen

von Jürgen S. (Firma: privat) (jschmied)


Lesenswert?

Hallo!

Hat jemand schon für dieses Board eine CAN-Firmware geschrieben? Ich bin
gerade dabei anzufangen das Board über CAN ansprechbar zu machen. Auch
über anderen Code (EMS/USB) für dieses Board in C wäre ich dankbar. Ich
stelle meinen Code dann natürlich auch wieder zur Verfügung.

PS: Allgemeine Beispiele für USB gibts genug. Ich beziehe mich nur auf
dieses spezielle Board.

Danke!

vg

Jürgen

von INGOF (Gast)


Lesenswert?

Hallo Jürgen,

habe Dir gerade meinen Assembler Quelltext gemailt. Vielleicht kann ich
ha bei der protierung etwas dabei helfen. Eigentlich ist im Quelltext
alles vorhanden. auch CAN....

Gruß
Ingof

von F. F. (pic18f)


Lesenswert?

Hallo Ingo, kann man schon absehen, wann die ersten Platinen fertig
sind?
Bei dem Pic bräuchte ich den 18F4685 bzw. 18LF4685. Dieser hat mehr
Speicher. Ansonsten müßte er identisch mit dem 18F4580 sein. Einen 10Mhz
Quarz wäre auch gut, damit man über die PLL die volle Geschwindigkeit
erreichen kann. Ich möchte nämlich mit ENC28J60 die Schaltung mit dem
Ethernet verbinden. Eine Versuchsschaltung habe ich schon aufgebaut,
welche funktioniert.

von Jürgen S. (Firma: privat) (jschmied)


Lesenswert?

Hallo!

Ich habe angefangen, die Firmware nach C zu portieren. Es kann noch
dauern, da ich mich erstmal etwas einarbeiten muss.

https://code.google.com/p/pic-ems-gw/

Alle nützlichen Codeschnipsel, Hinweise und Hilfen bitte an mich ;)

PS: Ich nutze den C18 Compiler.

vg

Jürgen

von IngoF (Gast)


Lesenswert?

F. F. schrieb:
> Hallo Ingo, kann man schon absehen, wann die ersten Platinen fertig
> sind?

Meine anderen Platinen sind so gut wie fertig.
So ein bis zwei Monate wirds noch dauern....

Aber erst mal muss ich noch mal komplett meine alte Bauteilliste
durchforsten und aktaualisieren.
Einige Bauteile werde ich vorher nochmal testweise bestellen müssen.

Dann wird erst mal die Bauteilliste aktualisiert, die Bauteile und die
Platinen bestellt.
Je nachdem wie schnell die Bauteile lieferbar sind kann es dann
losgehen.
Das wird dann hoffentlich in meinem Urlaub liegen ;-) Also Anfang August

Eigentlich werden so ziemlich alle Platinen gleichzeitig fertig. Kann
nur sein dass einige zickige Platine Sonderbehandlung benötigen und sich
dann etwa zwei Wochen verspäten werden.

Gruß
IngoF

von IngoF (Gast)


Lesenswert?

Hallo Jürgen,

Jürgen Schmied schrieb:
> Firmware nach C zu portieren
Ich habe natürlich auch noch meine Programmablaufpläne zu dem Assembler
Quelltext. Wird beim verstehen lernen sehr hilfreich sein.

hatte eigentlich schon gestern ein SVN-repository auf meinem Server
erstellt....

Habe Dir gerade erst die Zugangsdaten zumailen können. Wer Interesse hat
mitzuhelfen bekommt natürlich auch die Zugangsdaten...

Mal abgesehen davon dass ich an den Google-Quelltext sowieso nicht
herankomme...

Gruß
Ingo

von Stefan M. (stefan-muehlbauer)


Lesenswert?

Hallo zusammen,
werden eigentlich über das Interface auch Klartextmeldungen ausgegeben
oder nur die Werte zum selbst dekodieren ?

LG
Stefan

von Jürgen S. (Firma: privat) (jschmied)


Lesenswert?

Hallo!

Im Moment werden nur die Datenpakete vom EMS Bus durchgereicht und von
einem Programm auf dem PC verarbeitet.

Was für Meldungen sollen denn ausgegeben werden, die nicht auch über das
Bedienteil ausgegeben werden?
Das Interface ist doch eher für Anwendungen interessant, die bestimmte
Parameter loggen oder als Schnittstelle zu Home-Servern um alle
Komponenten im Haus zusammen zu visualisieren.

vg

Jürgen

von Stefan M. (stefan-muehlbauer)


Lesenswert?

Hallo Jürgen
ich möchte das Interface als Ausgabe Schnittstelle zu FHEM einsetzen und
so muss ja das dekodieren FHEM übernehmen. Ich glaube es gibt noch kein
Modul für FHEM zur Dekodierung der Pakete oder ?

LG
Stefan

von Jürgen S. (Firma: privat) (jschmied)


Lesenswert?

Hallo!

Da ist wohl noch ein zusätzliches Modul für FHEM nötig. Ich hab das
Gleiche für OpenHAB vor.

Ich schreibe gerade die Firmware für das Interface in C um, dann ist sie
einfacher zu lesen und zu modifizieren.

vg

Jürgen

von Stefan M. (stefan-muehlbauer)


Lesenswert?

Hallo Jürgen
könntest Du dann gleich einen Modus einbauen der die dekodierten
Nachrichten zusätzlich mit ausgibt ?

lg
Stefan

von Jürgen S. (Firma: privat) (jschmied)


Lesenswert?

Wohin? LCD, Seriell, CAN??? Sei mal etwas genauer, was das Ziel ist ;)

vg

Jürgen

von Stefan M. (stefan-muehlbauer)


Lesenswert?

Hallo Jürgen

ich hätte an eine Ausgabe auf der Seriellen Schnittstelle (über USB)
zusätzlich zu den normalen Paketen gedacht. Über das Protokoll selbst,
habe ich mir noch keine Gedanken gemacht. Display würde mir überhaupt
nichts bringen, da ich die Informationen ja irgendwie in FHEM haben
möchte. CAN Interface habe ich noch keines an meinem FHEM dran. Welches
Interface würdest Du vorschlagen ?

Ich würde das Interface über USB mit der Fritzbox(FHEM Server) bzw
RaspberryPI(FHEM Server) verbinden und irgendwie versuchen die Ausgabe
der seriellen Schnittstelle in FHEM einzubinden.

lg
Stefan

von Ingo F. (ingof)


Lesenswert?

Stefan Muehlbauer schrieb:
> zusätzlich zu den normalen Paketen gedacht.

Das wäre Sinnlos. Wenn die Daten ja zu FHEM gehen und dort protokolliert
werden (können) noch zusätzlich nochmals im "Originalformat"
rauszuschicken. Oder soll da zusätzlich noch eine andere Software
mitloggen?

Stefan Muehlbauer schrieb:
> Über das Protokoll selbst, habe ich mir noch keine Gedanken gemacht

Wäre unnütze Arbeit ein vorhandeses Datenformat/Protokoll auf ein neues
Format umzuwandeln. Zumindest wenn auf der anderen Seite auch noch ein
Format/Protokoll gebastelt werden muss.

Dann schon in FHEM das vorhandene Datenprotokoll des EMS-Busses
beibringen und die sinnvollen Daten heraus zu ziehen und zu verwerten.

Kannst natürlich auch gerne mithelfen bei der Firmware. Das gilt
übrigens auch für alle anderen. Hilfe ist immer gut ;-)

Stefan Muehlbauer schrieb:
> Welches
> Interface würdest Du vorschlagen ?
Wenn eine Serielle Schnittstelle (USB) vorhanden ist, warum nicht die?

Es wäre auch möglich ein käufliches ENC28J60-Interface über SPI
anzusteuern. fragt sich nur wie einfach das zu programmieren ist. Das
Interface kann man an die Platine mit ein paar Drähten problemslos
anschließen.

@all:
Wer gerne bei der Entwicklung mithelfen möchte muss nur eine Mail an
ems_gateway(ät)arcor.de schicken und bekommt die Zugangsdaten zum
SVN-Server.
Dazu benötigt man von Microchip die IDE (MPLab-8 oder MPLab-X), den
C18-Compiler und einen SVN Client. Ist sogar viel einfacher als ich mir
vorgestellt hatte...

Gruß
IngoF

von Jürgen S. (Firma: privat) (jschmied)


Lesenswert?

Hallo!

Ich werde in der nächsten Zeit intensiver an der Firmware arbeiten, hab
jetzt etwas Zeit dafür.

Der ENC28J60 wird sich schon einigermaßen programmieren lassen, es gibt
eine Bibliothek dafür. Man müsste nur sehen, ob der PIC18F4580 dafür
ausreicht. Falls ja, könnte man ein einfaches XML oder JSON über HTTP
realisieren. Falls die Firmware in C fertig ist, kann ich ja mal für ca.
5 EUR bei EBAY so ein Modul besorgen. Das würde sich jedenfalls
einfacher in einen Home-Server integrieren lassen als ein CAN Bus oder
USB.

Das Board hat übrigens auch noch einen ungenutzten 256k EEPROM, man
könnte auch eine längere Zeit die Meßwerte puffern...

vg

Jürgen

von IngoF (Gast)


Lesenswert?

Jürgen Schmied schrieb:
> Das Board hat übrigens auch noch einen ungenutzten 256k EEPROM

So wie es aussieht fliegt der aber aus Platzgründen bei der neuen
Version raus. Da kommt ein ENC28J60-Anschluss hin. Die FRAM sind auch
nicht so einfach zu bekommen.
Bisher schien niemand wirklich Interesse an diesem Baustein zu haben.

Ist der den wichtig wenn der 18F4685 verwendet wird?

Gruß
IngoF

von Jürgen S. (Firma: privat) (jschmied)


Lesenswert?

Hallo!

Der Zwischenspeicher ist wichtig, wenn man wirklich die Daten per
Netzwerk bereitstellt und das Board ein Server ist. Da kann man ja nicht
wissen, wann der Client die Daten abholt. Über COM wurde sie ja sofort
gesendet, das geht dann nicht mehr. Du wolltest ja aber auch eine SD
Karte anbinden, die muss dann eben als Puffer herhalten.

Eine Alternative wäre, die Daten aktiv an einen Server zu senden (Board
als Client). Dann muss aber der Server immer verfügbar sein.


vg

Jürgen

von IngoF (Gast)


Lesenswert?

Hallo Jürgen,

Naja, notfalls kann man ja den F-RAM auch als erweiterung auf die
Platine Stecken oder zusätzlich anlöten. muss ja nicht auf der Platine
selber sein.

Habe aber gesehen dass der ENC28J60 wohl nur den SPI-Mode0 unterstützt.
Also dass der Clk wärend CS=Low (nicht aktiviert) immer auch Low sein
sollte.

Wenn ich das richtig verstehe wäre der SPI-Bus nur für den Ethernet-Chip
reserviert und man könnte keine SD-Karte oder F-RAM zusätzlich über den
BUS ansteuern, oder?

Dann noch einen SPI-Port für SD-Karte oder F-Ram zu basteln wird dann
nicht so einfach..

Oder hat jemand schon mal den ENC28J60 schon programmiert  und kann
sagen obb der SPI-Port noch für andere Busteilnehmer verwendet werden
kann. Was macht denn der ENC28J60 wenn CS Low ist und trotzdem ein Takt
rausgeht?

Gruß
IngoF

von Jürgen S. (Firma: privat) (jschmied)


Lesenswert?

Hmm, auch andere hatten damit ein Problem:

http://www.microchip.com/forums/m385198.aspx

Allerdings muss TCP und RAM auch parallel gehen:

http://www.microchip.com/forums/m701075.aspx

Dort sehe ich aber nicht, welche Hardware als Netzwerkcontroller dient.

Theoretisch könnte man an den USB Port einen Stick anschließen, ist aber
warscheinlich auch nicht so einfach zu programmieren.

vg

Jürgen

von Stefan M. (stefan-muehlbauer)


Lesenswert?

Hallo zusammen
habe ich es richtig verstanden dass das Hardware Design noch nicht ganz
geklärt ist. Wie wäre es mit einem modularen Huckebackaufbau ähnlich wie
beim Arduino oder RaspberryPi.

LG
Stefan

von IngoF (Gast)


Lesenswert?

Stefan Muehlbauer schrieb:
> Hardware Design noch nicht ganz
> geklärt ist

Der Ethernet-Chip war nur so ein Gedanke von mir. Das Interface mit dem
Chip gibt es fertig zu kaufen.
Habe also nur einen Steckkontakt gemacht für das Interface. Ist das
selbe Interface das es für den Aduino gibt (ElecFreaks).

Der Sonstige Aufbau läuft und ist soweit OK.

Gruß
IngoF

von Jürgen S. (Firma: privat) (jschmied)


Lesenswert?

Das wird auf einem 18F4685 schon knapp mit Netzwerk ...

AN1128:

"Based on the TCP/IP reference model, the Stack is
divided into multiple layers, where each layer accesses
services from one or more layers below it. Per the
specifications, many of the TCP/IP layers are “live”, in
the sense that they not only act when a service is
requested, but also when events like time-outs or new
packets arrive. The Stack is modular in design and
written in the C programming language. Typical
implementations will use 30-60 Kbytes of code ..."

... und da ist noch kein HTTP-Server dabei ...

vg

Jürgen

von F. F. (pic18f)


Lesenswert?

Hallo,

F. F. schrieb:
> Ich möchte einen Web-Server aufbauen und benötige dafür mehr Speicherplatz.
> Wenn ich mich nicht täusche müßte der 18F4685 kompatibel sein

ich habe mich mit dem ENC28J60 schon beschäftigt, deshalb hatte ich auch
den 18f4685 vorgeschlagen. Für eine einfache Webseite, wo ich einen
Ausgang schalte und einen Eingang abfrage benötige ich 18500 Worte von
49152. Hier habe ich Webseite mit auf dem Chip programmiert. Bei
Gelegenheit möchte ich versuchen, die Webseite auf einer SD-Karte zu
schreiben, wobei ich nicht weiß, ob man im SPI-Modus in FAT die Daten
abspeichern kann. Den ENC28J60 hatte ich als fertiges Modul für ca. 10€
in Deutschland erworben. Nun habe ich das gleiche Modul für 3€ in China
bestellt. Der Chip hat allerdings einen sehr hohen Stromverbrauch von
bis zu 300mA. Hier gibt es bessere Chips, welche den Stack schon haben
und daher weniger Arbeitsspeicher benötigen. Dafür spricht wiederum, das
dieser vom Microchip-Stack unterstützt wird und es fertige Programme
gibt.

IngoF schrieb:
> Habe aber gesehen dass der ENC28J60 wohl nur den SPI-Mode0 unterstützt.
> Also dass der Clk wärend CS=Low (nicht aktiviert) immer auch Low sein
> sollte.

Ich habe schon einen Schaltplan mit ENC28J60 und 25C1024 am SPI Bus
gesehen. Es sollte eigentlich daher gehen.
Weiß jemand zufällig, wie ich die Web-Seite auf der SD-Karte bzw auf dem
EEProm (25C1024) programmieren muß? Also welche Adressstruktur? Für den
Arbeitsspeicher habe ich ein Prog. welches die Webseite in einen C-Code
umwandelt.

Viele Grüße
F. F.

von Jürgen S. (Firma: privat) (jschmied)


Lesenswert?

PS: Habe jetzt das EMS und USB Interface von ASM nach C portiert (bisher
noch ohne CAN) bisher brauche ich nur 3400 Bytes ROM und 540 Bytes RAM.
Es ist also noch eine Menge für Zusatzfunktionen wie ein
Ethernet-Controller frei ...

vg

Jürgen

von Stefan P. (pong)


Lesenswert?

Hallo,

erstmal Wahnsinn wieviel Arbeit hier schon geleistet wurde!

Ist es möglich noch an so eine Platine zu kommen?

Mit freundlichen Grüßen

Pong

von Kay F. (jaykay)


Lesenswert?

Hallo Zusammen,

mein EMS Gateway V2.0 scheint gestorben zu sein. Der Bus ist komplett
tot wenn es angeschlossen ist. Ohne funktioniert alles wieder....
Wie kann ich den Fehler am besten eingrenzen ohne mehr kaputt zu machen?

Danke und Gruß

JayKay

von Ingo F. (ingof)


Angehängte Dateien:

Lesenswert?

Der DIP-Schalter 4 (Reset) könnte geschlossen sein. Dadurch bleibt der
PIC im Reset. Der RS232-TX Ausgang hängt dann in der Luft und zieht den
EMS-Bus dauerhaft auf 0.

Oder es gibt eine andere Ursache dafür dass der PIC aus dem Reset kommt
oder der RS232-TX-Pin in der Luft hängt oder ein HIGH ausgibt.

Könnte auch eine Leiterbahn unterbrochen sein, ......

Funktioniert denn der Bootloader noch (DIP1-3 auf ON und DIP4 auf OFF).
Dann einmal Spannung abziehen und wieder einstecken.

Dann sollten beide LED dauerhaft leuchten.

Wenn der Bootloader richtig funktioniert sollte man damit auch den
Inhalt des PIC auslesen können.

Hänge mal die Flaschanleitung für den EMS-Gateway an....

Falls der Fehler nich so einfach ist am besten mal eine Mail mit
Telefonnummer schicken...


Gruß
Ingo

von Jürgen S. (Firma: privat) (jschmied)


Lesenswert?

Noch eine Frage: läuft der Bus, wenn nur EMS an der Platine
angeschlossen ist und keine Betriebsspannung? Hintergrund: der EMS
Schaltungsteil wird vom EMS Bus versorgt. Hat der MC keine
Betriebsspannung, so wird auch nichts gesendet.

Gehts jetzt -> der MC stört
Gehts nicht -> Fehler im EMS-Teil

Wie viel Strom wird vom EMS Bus gezogen?

vg

Jürgen

von IngoF (Gast)


Lesenswert?

Jürgen Schmied schrieb:
> Betriebsspannung, so wird auch nichts gesendet.

Ein eindeutiges JAIN. ;-)

Bei der ersten Version wird wärend eines Resets, oder wenn der
Ausgangs-Pin "in der Luft hängt" Dauerhaft gesendet.

Da liegt am ADUM1201 wenn die EMS-Seite Spannung hat und der Eingangspin
auf PIC-Seite kein vernünftiges Signal oder keine Versorgungsspannung
hat.

Das kann man aber umgehen wenn mann einen Wiederstad nachträglich
einlötet.
Bei der neueren Version ist der Widerstand schon eingebaut..

Gruß
Ingo

von Kay F. (jaykay)


Lesenswert?

Im Bootloader Modus leuchten beide LED dauerhaft, aber die SW von
Microchip sagt "Bootloader not found." Der Com Port (FTDI) wird noch
erkannt. Hatte vor längerer Zeit die SW hoch gerüstet, so das die
aktuellste SW drauf ist und mal funktioniert hat...

Sind die beiden LEDs nur an wenn der PIC im Bootloader läuft, sprich
kann ich davon ausgehen das er noch lebt? Kann ich per Terminalprogramm
was zum PIC senden und eine antwort erwarten (ohne EMS Bus)?

Die Platine ist im Conrad Wandgehäuse unter gebracht und an der Wand
fest verschraubt. Meine Heizung hängt unterm Dach und in dem Raum wird
es sehr warm. An dem Tag als das Gateway gestorben ist hat es hier auch
ordentlich gewittert, aber da ich sonst keine anderen Schäden habe,
denke ich nicht das das damit zusammen hängt.

Danke und Gruß

JayKay

von F. F. (pic18f)


Lesenswert?

Hallo Kay,
hast Du die Möglichkeit die Oszillatorfrequenz am Quarz zu messen?
Kannst Du über die ISCP-Schnittstelle die Firmware auslesen, bzw den Pic
neu programmieren?

viele Grüße
F. F.

von Jürgen S. (Firma: privat) (jschmied)


Lesenswert?

Hallo Kay!

Falls Du selbst nicht die Mittel hast, könnte ich die Platine prüfen.
Ich hab ein Oszi, PicKit und der EMS Bus liegt auch gerade auf meinem
Schreibtisch ...

vg

Jürgen

von IngoF (Gast)


Angehängte Dateien:

Lesenswert?

Kay F. schrieb:
> Sind die beiden LEDs nur an wenn der PIC im Bootloader läuft, sprich
> kann ich davon ausgehen das er noch lebt? Kann ich per Terminalprogramm
> was zum PIC senden und eine antwort erwarten (ohne EMS Bus)?

Wenn der EMS-Gateway normal gestartet hat kannst Du auch ganz normal im
Terminalprogramm BootloadMode! Wie in der Flaschanleitung eingeben. Die
Platine sollte dann mit <S2BLM> antworten. Ob RAW-oder Hex-Mode ist
dabei egal. Get auch mit Hyperterminal von Windows.

Beim EMS-Bus sollte die Stromversorgung funktionieren. Ohne
Stromversorgung kann eigentlich nicht auf dem BUS gesendet werden. Es
sei denn den Transistor hat es auf der Unterseite zerschossen. Könnte
man eventuell mit einem Multimeter messen falls Du das hast.
Die Stromversorgung könnte man auf den Jumpern neben dem ADUM1201 messen
können. Auf der EMS-Bus-Seite die beiden äußeren. die Anschlüsse links
und rechts neben dem ADUM sind die Sende und Empfangsrichtung. Dazu muss
aberschon 20Volt am EMS-Bus angelegt werden.

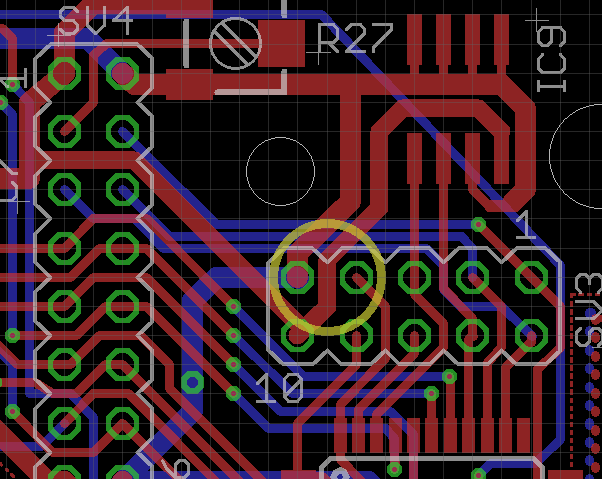

Alternative wäre den PIC in Reset zu halten (DIP4) und einfach mit einem
10kOhm Widerstand an den beiden Lötaugen von PortC im Gelben Kreis den
Sendepin auf GND ziehen. Wenn der PIC kaputt ist und der EMS-Teil OK ist
sollte er auf dem EMS-Bus nicht mehr senden. Wenn Doch scheint der
EMS-Teil defekt zu sein (Transistor auf der Unterseite defekt.z.B.)

Der Pin rechts draunter sind die EMS-Empfangsdaten.

Gruß
Ingo

von Kay F. (jaykay)


Lesenswert?

Hi,

habe unter hterm (9600 baud 8-n-1) versucht mit "BootloadMode!" +
<cr/lf> in den bootloader zukommen, bekomme aber leider keine Antwort
(nur USB-Kabel & Stromversorgung angeschlossen)... Den EMS Teil habe ich
jetzt noch nicht getestet, da ja der PIC schon nicht antwortet.
(Einfaches) Multimeter hätte ich da. Kann ich damit noch was am PIC
prüfen? Sonst würde ich morgen das Angebot von Jürgen annehmen.

Danke und Gruß

JayKay

von Ingo F. (ingof)


Lesenswert?

Hallo Kay,

Was mir jetzt noch so einfällt ist dass Du am MCLR/ Pin vom
Mikrocontroller messen könntest ob der auf High liegt.

Vermute mal fast das der PIC in Rente gegangen ist.
Viel kann man da vermutlich nicht mehr mit einem Multimeter testen.

Am besten Jürgen oder mir zuschicken.

Habe jetzt leider keine Testplatine mehr Die ich Dir solange leihweise
zur Verfügung stellen könnte...

Gruß
Ingo

von Jürgen S. (Firma: privat) (jschmied)


Lesenswert?

Hallo!

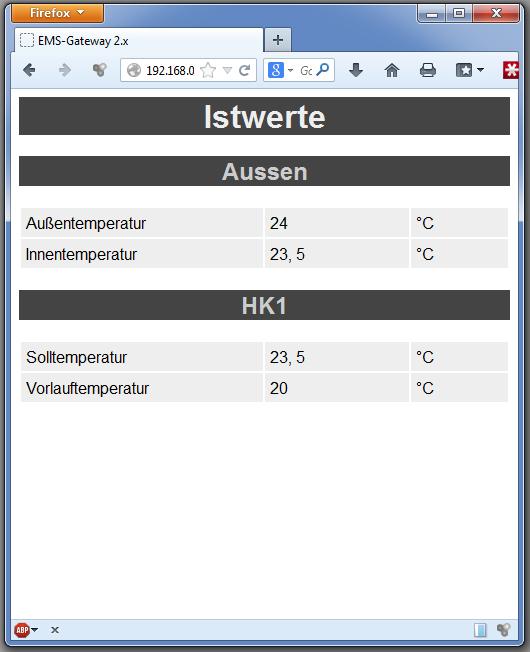

Ich habe jetzt den Web-Server aus

Beitrag "ENC28J60 (Mikro-)Web-Server die Nächste"

auf das Board portiert. Er braucht nur 20KB ROM und 1080 Bytes RAM. Es
geht auch noch mit etwas weniger RAM. Der Web-Server ist also nur halb
so groß wie der von Microchip zur Verfügung gestellte.

Ggf. würde er also sogar auf dem alten Board laufen - die neue Version
ist ja mit PIC18F4685.

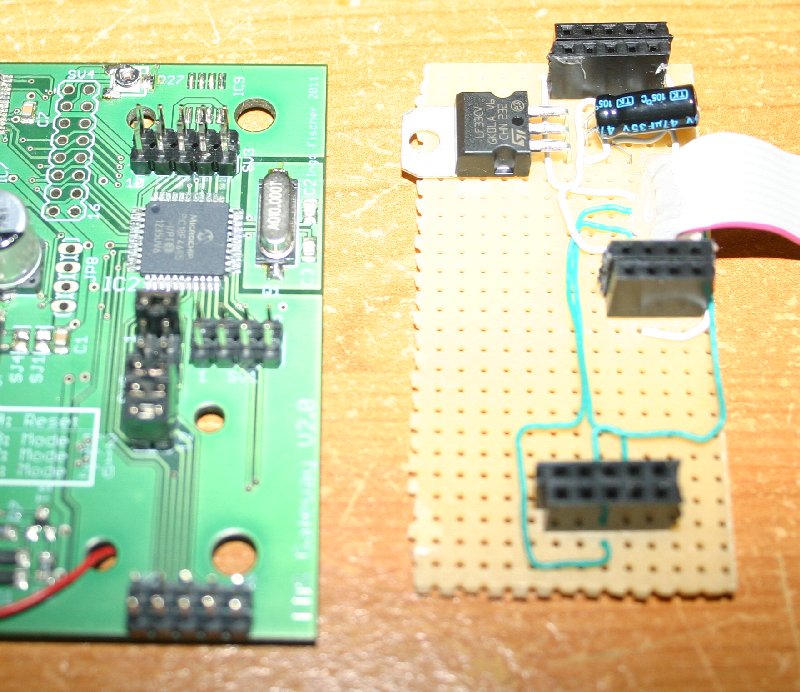

Die Hardware ist:
http://www.ebay.de/itm/ENC28J60-Ethernet-LAN-Netzwerk-Modul-Arduino-RJ45-SPI-mit-Befestigungsbohrungen-/121158045138
und ein 3,3 Volt Spannungsregler.

Ich würde vieleicht eine Abfrage der Werte über JSON oder XML  machen.
Auch eine einfache Web-Oberfläche zum Setzen von Parametern über das
Internet ist nun einfach zu machen.

Hat jemand spezielle Wünsche? Sonst mach ich was ich will ;)

vg

Jürgen

von Erik L. (erikl)


Lesenswert?

Hallo Jürgen,

das klingt ja echt super !
(Ich beneide Euch, daß Ihr so viel Zeit für coole Spielereien habt !
Ich hoffe sehr, dass ich im Herbst/Winter auch mehr Zeit für so was
haben werde)
Ich denke, ich muss mich mit der PIC-Programmierung befassen...
Eine von Ingos neue Platinen ist für mich, ich freue mich immer mehr
darauf.
Auf lange Sicht hatte ich davon geträumt, per Webinterface (zumindest im
eigenen Netz) eine "persönliche" Obefläche statt der RC35 im Keller zu
haben, hatte dabei an einen anderen Controller/Rechner neben dem Gateway
gedacht, jetzt braucht man ihn vielleicht nicht mehr ...
In meine Augen: " mach was Du willst, ist eh schon super-cool! "

DANKE !!!

Viele GRüße,
Erik

von IngoF (Gast)


Lesenswert?

Hallo Jürgen,

Jürgen Schmied schrieb:
> auf das Board portiert. Er braucht nur 20KB ROM und 1080 Bytes RAM.

Ist ja genial, Habe die neue Firmware noch nicht ausprobiert.
Meinen Wunsch mit der Verbindung zum mySQL-Server scheint ja auch
möglich zu sein...

Gruß
Ingo

von Kay F. (jaykay)


Lesenswert?

Hallo,

ich fände es toll wenn man direkt in einen MySQL Server loggen und per
RPC/Json/... Werte setzen könnte. Gut wäre noch ein einfacher IP
Adressfilter, so das z.B. nur der Server aktionen ausführen darf.

Wie ist den die Anpassung an die diversen Heizungsanlagen geplant?
Die Werte unterscheiden sich ja je nach Anlage.

Gruß

Kay

von Ingo F (Gast)


Lesenswert?

Kay F. schrieb:
> Die Werte unterscheiden sich ja je nach Anlage.

Eigentlich ja nicht. Die Werte bei den Telegrammen haben eigentlich die
selbe Bedeutung. Je nach Ausbau der Anlage mit verschiedenen Modulen
gibt es verschiedene Adressen und dann eventuell noch neue Telegramme.

Also sollte ein bestimmter Wert in einem bestimmten Telegramm immer nur
eine Bedeutung haben.

Oder habe ich Dich falsch verstanden?

Gruß
Ingo

von Jürgen S. (Firma: privat) (jschmied)


Angehängte Dateien:

Lesenswert?

So, langsam läuft auch der Webserver ...

Welche Werte soll ich anzeigen, welche änderbar machen?

Idee:
Solltemperaturen, Zeit (per NTP), Urlaub


vg

Jürgen

von Kay F. (jaykay)


Lesenswert?

@Jürgen: das anstoßen der WW Aufbereitung (unterste Taste beim RC35)
wäre super...

@Ingo: Wir hatten doch ein unterschied in den Telegrammen bei der RC30 &
RC35. Das meinte ich ;-)

von IngoF (Gast)


Lesenswert?

Kay F. schrieb:
> bei der RC30 &
> RC35

Achso... hatte ich schon wieder vergessen...

Jürgen Schmied schrieb:
> So, langsam läuft auch der Webserver ...

Sieht ja super aus....

Es gibt auch eine Urlaubsfunktion. Wäre schön wenn man die Einschalten
könnte. Aber ich glaube schon fast dass es nicht so einfach möglich ist.
Für die Heizkreise 1 und 2 gibt es ein Telegramm. Beim Warmwasser wohl
nicht.

Allerdings kann man wohl nicht die Gesamtanlage in den Urlaubsmodus
setzen. Die RC30/RC35 steuert ja die Heisswasserbereitung und dafür habe
ich noch kein Telegramm gefunden.

Gruß
Ingo

von Jürgen S. (Firma: privat) (jschmied)


Lesenswert?

Hallo!

Wenn ich die untere Taste drücke, passiert folgendes:


10 08 35 00 11 33 12 00 08
[ 10 RC35 ->  08 UBA] typ=35, size=3

01 00 02
[ACK]

10 00 06 00 0D 08 15 14 0C 06 01 01 D4 00 0E
[ 10 RC35 ->  00 ALLE] typ=06, size=9
[20.08.2013 21:19:23] {RCTimeMessage:Tag}
20.0
[20.08.2013 21:19:23] {RCTimeMessage:Monat}
8.0
[20.08.2013 21:19:23] {RCTimeMessage:Jahr}
13.0
[20.08.2013 21:19:23] {RCTimeMessage:Stunden}
21.0
[20.08.2013 21:19:23] {RCTimeMessage:Minuten}
12.0
[20.08.2013 21:19:23] {RCTimeMessage:Sekunden}
6.0
[20.08.2013 21:19:23] {RCTimeMessage:Sommerzeit}
AN
[20.08.2013 21:19:23] {RCTimeMessage:Funkuhr}
AUS
[20.08.2013 21:19:23] {RCTimeMessage:Uhr läuft}
AUS

08 00 34 00 36 01 FF 01 FF 21 00 01 03 00 01 D1 EF 00 28 EE 00 DF 00 17
[ 08 UBA ->  00 ALLE] typ=34, size=18
[20.08.2013 21:19:23] {UBAMonitorWWMessage:Warmwasser-Soll-Temperatur}
54.0 °C
[20.08.2013 21:19:23] {UBAMonitorWWMessage:Warmwasser-Temperatur 1}
51.1 °C
[20.08.2013 21:19:23] {UBAMonitorWWMessage:Warmwasser-Temperatur 2}
51.1 °C
[20.08.2013 21:19:23] {UBAMonitorWWMessage:Tagbetrieb}
AN
[20.08.2013 21:19:23] {UBAMonitorWWMessage:Einmalladung}
AUS
[20.08.2013 21:19:23] {UBAMonitorWWMessage:Thermische Desinfektion}
AUS
[20.08.2013 21:19:23] {UBAMonitorWWMessage:Warmwasserbereitung}
AUS
[20.08.2013 21:19:23] {UBAMonitorWWMessage:Warmwassernachladung}
AUS
[20.08.2013 21:19:23] {UBAMonitorWWMessage:Warmwasser-Temperatur OK}
AN
[20.08.2013 21:19:23] {UBAMonitorWWMessage:Zirkulation}
AUS
[20.08.2013 21:19:23] {UBAMonitorWWMessage:WW-System: kein}
AN
[20.08.2013 21:19:23] {UBAMonitorWWMessage:WW-System: Durchlauferhitzer}
AN
[20.08.2013 21:19:23] {UBAMonitorWWMessage:WW-System: kleiner Speicher}
AUS
[20.08.2013 21:19:23] {UBAMonitorWWMessage:WW-System: großer Speicher}
AUS
[20.08.2013 21:19:23] {UBAMonitorWWMessage:WW-System:
Speicherladesystem}       AUS
[20.08.2013 21:19:23] {UBAMonitorWWMessage:Warmwasserbereitungszeit}
1987.0 h
[20.08.2013 21:19:23] {UBAMonitorWWMessage:Warmwasserbereitungen}
10478.0

08 00 18 00 07 01 C5 00 00 80 00 00 60 80 00 01 FF 02 1C 00 00 08 30 48
00 CB 00 00 00 BE 00 1F
[ 08 UBA ->  00 ALLE] typ=18, size=26
[20.08.2013 21:19:23] {UBAMonitorFast:Kessel Soll-Temperatur}
7.0 °C
[20.08.2013 21:19:23] {UBAMonitorFast:Kessel Ist-Temperatur}
45.3 °C
[20.08.2013 21:19:23] {UBAMonitorFast:Kessel maximale Leistung}
0.0 %
[20.08.2013 21:19:23] {UBAMonitorFast:Kessel Ist-Leistung}
0.0 %
[20.08.2013 21:19:23] {UBAMonitorFast:Magnetventil für 1. Stufe}
AUS
[20.08.2013 21:19:23] {UBAMonitorFast:Magnetventil für 2. Stufe}
AUS
[20.08.2013 21:19:23] {UBAMonitorFast:Gebläse}
AUS
[20.08.2013 21:19:23] {UBAMonitorFast:Zündung}
AUS
[20.08.2013 21:19:23] {UBAMonitorFast:Kesselkreis- od. HK-Pumpe}
AUS
[20.08.2013 21:19:23] {UBAMonitorFast:3W auf WW}
AUS
[20.08.2013 21:19:23] {UBAMonitorFast:Zirkulationspumpe}
AN
[20.08.2013 21:19:23] {UBAMonitorFast:Temperatur Warmwasser}
51.1 °C
[20.08.2013 21:19:23] {UBAMonitorFast:Temperatur Rücklauf}
54.0 °C
[20.08.2013 21:19:23] {UBAMonitorFast:Flammenstrom}
0.0 µA
[20.08.2013 21:19:23] {UBAMonitorFast:Flammenstrom}
0.0 µA
[20.08.2013 21:19:23] {UBAMonitorFast:Wasserdruck}
0.8 bar
[20.08.2013 21:19:23] {UBAMonitorFast:Servicecode}
0H
[20.08.2013 21:19:23] {UBAMonitorFast:Fehlercode}
203.0

10 00 3E 00 00 00 00 00 F4 00 00 00 00 00 00 03 00 11 05 00 25 00 16
[ 10 RC35 ->  00 ALLE] typ=3E, size=17
[20.08.2013 21:19:23] {RCHK1MonitorMessage:HK1 Ausschaltoptimierung}
AUS
[20.08.2013 21:19:23] {RCHK1MonitorMessage:HK1 Einschaltoptimierung}
AUS
[20.08.2013 21:19:23] {RCHK1MonitorMessage:HK1 Automatikbetrieb}
AUS
[20.08.2013 21:19:23] {RCHK1MonitorMessage:HK1 Warmwasservorrang}
AUS
[20.08.2013 21:19:23] {RCHK1MonitorMessage:HK1 Estrichtrocknung}
AUS
[20.08.2013 21:19:23] {RCHK1MonitorMessage:HK1 Ferienbetrieb}
AUS
[20.08.2013 21:19:23] {RCHK1MonitorMessage:HK1 Frostschutz}
AUS
[20.08.2013 21:19:23] {RCHK1MonitorMessage:HK1 Manuell}
AUS
[20.08.2013 21:19:23] {RCHK1MonitorMessage:HK1 Sommerbetrieb}
AUS
[20.08.2013 21:19:23] {RCHK1MonitorMessage:HK1 Tagbetrieb}
AUS
[20.08.2013 21:19:23] {RCHK1MonitorMessage:HK1 Partybetrieb}
AUS
[20.08.2013 21:19:23] {RCHK1MonitorMessage:HK1 Raum-Solltemperatur}
0.0 °C
[20.08.2013 21:19:23] {RCHK1MonitorMessage:HK1 Raum-Isttemperatur}
24.4 °C
[20.08.2013 21:19:23] {RCHK1MonitorMessage:HK1
Einschaltoptimierungszeit}       0.0 min
[20.08.2013 21:19:23] {RCHK1MonitorMessage:HK1
Ausschaltoptimierungszeit}       0.0 min
[20.08.2013 21:19:23] {RCHK1MonitorMessage:HK1 Heizkennlinie 10°C}
0.0 °C
[20.08.2013 21:19:23] {RCHK1MonitorMessage:HK1 Heizkennlinie 0°C}
0.0 °C
[20.08.2013 21:19:23] {RCHK1MonitorMessage:HK1 Heizkennlinie -10°C}
0.0 °C
[20.08.2013 21:19:23]
{RCHK1MonitorMessage:Raumtemperatur-Änderungsgeschwindigkeit} 0.03 K/min
[20.08.2013 21:19:23] {RCHK1MonitorMessage:Schaltuhr}
AN
[20.08.2013 21:19:23] {RCHK1MonitorMessage:Vorlaufsoll}
5.0 °C

10 08 35 00 11 11 30 00 08
[ 10 RC35 ->  08 UBA] typ=35, size=3

01 00 02
[ACK]

Die Pakete vom Typ 0x35 sind hier wohl interessant ...

vg

Jürgen

von Jürgen S. (Firma: privat) (jschmied)


Lesenswert?

Hallo!

Bei der gegenwärtigen vorgesehenen Konfiguration (SD-Karte und Ethernet
am gleichen SPI) gibts ein Problem:

Wenn man PetitFS zum Schreiben nutzt, so werden die Daten auf die SD
geschrieben, wie sie kommen. Die SD kann aber nur Blockweise schreiben.
D.h. solange ein Block (512 Bytes) noch nicht zu Ende geschrieben ist,
muss die SD Karte CS = L haben. In der Zeit kann natürlich kein
Netzverkehr stattfinden, da der SPI Bus blockiert ist. Wenn man z.B. die
Daten vom EMS Bus auf SD Karte aufzeichnet, so kann es schon mal eine
Minute dauern, bis ein Block voll ist. In der Zeit kann Ethernet nicht
bedient werden. Wenn man fortlaufend aufzeichnet, ist das so gut wie
immer der Fall.

Es gibt nun mehrere Möglichkeiten:
- FatFS mit Sektorbuffer nutzen (allein dafür 32 KB ROM/700 Byte RAM)
--> Alte Boards sind überfordert, neue Boards (mit PIC18F4685) würden
das schaffen.

- Entweder WEB oder Ethernet
  -> Würde auch auf alten Boards laufen, man verschenkt den
Parallelbetrieb (WEB/Ethernet) auf den neuen Boards
  -> Man könnte zwei Versionen der FW für die alten Boards machen (WEB /
SD-Kartenlogger)

Daher eine Frage:
Soll ich auf die alten Boards noch Rücksicht nehmen? Würde jemand mit
einem alten Board Ethernet und SD-Karte nachrüsten wollen? Ggf. könnte
man auch den PIC18F4580 gegen einen PIC18F4685 tauschen.

vg

Jürgen

von IngoF (Gast)


Lesenswert?

Jürgen Schmied schrieb:
> muss die SD Karte CS = L haben. In der Zeit kann natürlich kein
> Netzverkehr stattfinden, da der SPI Bus blockiert ist

Kann man denn nicht einfach das SD-CS auf Low lassen und den SPI-Bus
trotzdem benutzen?

Jürgen Schmied schrieb:
> man auch den PIC18F4580 gegen einen PIC18F4685 tauschen.
und den 16MHZ Qurtz gegen 10MHz (PLL=40MHz)tauschen.

Die neuen Platinen sind jetzt endlich fertig. Jeder sollte dann gleich
zwei Mails bekommen...

Gruß
Ingo

von Jürgen S. (Firma: privat) (jschmied)


Lesenswert?

IngoF schrieb:
> Jürgen Schmied schrieb:
>> muss die SD Karte CS = L haben. In der Zeit kann natürlich kein
>> Netzverkehr stattfinden, da der SPI Bus blockiert ist
>
> Kann man denn nicht einfach das SD-CS auf Low lassen und den SPI-Bus
> trotzdem benutzen?

Nein, dann würde die SD Karte Daten beantworten, die für den ENC27J60
gedacht sind. Ggf. wäre auch die Ausgangsstufe der Karte aktiv.

>> man auch den PIC18F4580 gegen einen PIC18F4685 tauschen.
> und den 16MHZ Qurtz gegen 10MHz (PLL=40MHz)tauschen.

Ja, kann man auch, geht aber auch so ...

von Udo Hartmann (Gast)


Lesenswert?

Also an einer Ethernet-Schnittstelle wäre ich sehr interessiert.

Wenn die neue Firmware per REST oder JSON abzufragen wäre, stünde einer
einfachen Integration in z.B. openHAB auch nichts mehr im Weg (Mein
openHAB läuft in einer xen-vm, serielle oder USB Schnittstellen sind da
nicht so einfach reinzureichen - zumal ich eigentlich keine weiteren
PCI(e)-Karten einbauen möchte).
Daten in eine MySQL-Datenbank zu pushen wäre natürlich auch wunderbar,
dann kann ich auf die SD-Karte verzichten. ;-)

Ich freue mich auch schon auf 'mein' Board...

von Udo H. (udo_h)


Lesenswert?

Ich hätte mich vorher anmelden sollen, dann stünde da jetzt nicht
Gast...

von Jürgen S. (Firma: privat) (jschmied)


Lesenswert?

@Udo: Wäre das was als Basis? Ich sehe mir gerade den Code an.

http://blaisejarrett.com/projects/embeddedws/

von Manni (Gast)


Lesenswert?

Jerschtamal Servus :-)

Sitze gerade in Paris CDG und warte auf meinen Flug nach Johannesburg.
Jetzt hatte ich mal die Zeit den Threat zu lesen ....
Verstanden habe ich nicht viel .... bin schon froh, wenn ich meine SPS'n
programmiert bekomme.

Aber was ist verstanden habe ist, dass das Gateway funktioniert.
Meine Frage nun, ob das auch an meinem Buderus Öl-Brennwertkessel mit
RC35 funktioniert.
Wenn ja würde ich auch gerne ein Gateway (die Endanwender Version)
bestellen :-)

Besten Dank,
Gruß
Manfred

von Ingo F. (ingof)


Lesenswert?

Hallo Manni,

Der Gateway funktioniert schon.
Allerdings ist das so mit dem bestellen so ein Problem.

Eigentlich lohnt sich das nur wenn mehrere Platinen zusammmen kommen.

Habe keine Platinen auf Vorrat gebaut. Also genau abgezählt.
Fragt sich nur was Du damit machen möchtest. Eventuell könnte ich noch
meine Erste Version abgeben. Mit der kann man aber vermutlich keinen
Webserver laufen lassen. Oder es müsste ein anderer PIC nachgerüstet
werden...

Also nur Serielle (USB)-Schnittstelle.

Gruß
Ingo

von Jürgen S. (Firma: privat) (jschmied)


Angehängte Dateien:

Lesenswert?

Hallo!

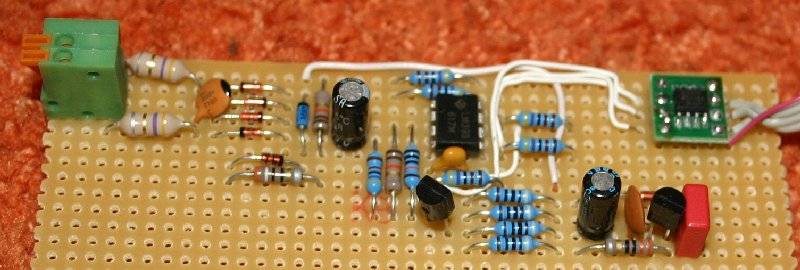

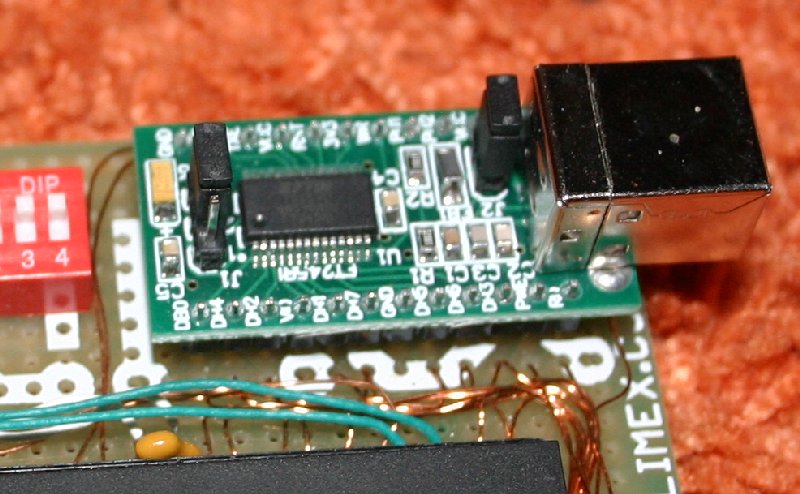

Es ist auch nicht so schwer, das Ganze diskret aufzubauen. Das eine Foto
ist die EMS-Eingangsstufe, das andere Bild das Breakout-Board für USB.
Das gibts fertig. Als Basis mit dem PIC18F4685 kann man ein Board von
Olimex benutzen.
So gehts auch ohne SMD löten.

vg

Jürgen

von Mannu (Gast)


Lesenswert?

Servus Ingo,

Passt schon, nicht gar so wichtig.
Wäre einfach wieder nur eine weitere Spielerei gewesen :-)
Ist ja nicht zwingend erforderlich, die Heizung läuft ja auch ohne sehr
gut :-))

Aber trotzdem danke.

Gruß
Manfred

von IngoF (Gast)


Lesenswert?

An alle Gateway besitzer...

habe gerade mal weitere Infos zu Platine gemailt...

Gruß
Ingo

von Micha (Gast)


Lesenswert?

Jürgen Schmied schrieb:
> Es ist auch nicht so schwer, das Ganze diskret aufzubauen.

Hast du evtl. noch die (R* oder C*) Bestellnummern der diskreten
Bauteile?
Speziell die Induktivitäten...

Danke und Gruß

Micha

von Jürgen S. (Firma: privat) (jschmied)


Lesenswert?

Die Bauteile sind nicht so kritisch. Ich habe genommen (Reichelt)

L1/L2
SMCC 4,70µ  Drosselspule, Festinduktivität, axial, 4,70µ

D5/D6
BAT 43  Schottky Diode, DO35, 30V, 0,2A

T2
BC 337-40 Transistor NPN TO-92 45V 0,5A 0,625W

D7
1N 4148  Planar Epitaxial Schaltdiode, DO35, 100V, 0,15A

ADUM 1201 AR  Digital-Isolator, 2-Kanal, low power, SO-8
LM 393 DIP  Komparator, 2-fach, DIP-8

Die Widerstände heissen z.B. METALL 100K

Die Kondensatoren: z.B.

RAD 105 47/35  Elektrolytkondensator, 105°C, RM 2,0mm
KERKO 68P  Keramik-Kondensator 68P
X7R-5 1,0N  Vielschicht-Keramikkondensator 1,0N, 10%
Z5U-5 100N  Vielschicht-Keramikkondensator 100N, 20%

als C10 hab ich einen Elko genommen, + an den Eingang.


Wichtig ist:
www.ebay.de/itm/5pcs-New-SOP8-SO8-SOIC8-TO-DIP8-adapter-PCB-conveter-boa
rd-/171071352965

von IngoF (Gast)


Lesenswert?

Jürgen Schmied schrieb:
> www.ebay.de/itm/5pcs-New-SOP8-SO8-SOIC8-TO-DIP8-adapter-PCB-conveter-boa
> rd-/171071352965

Hallo Jürgen, wozu denn das?
Den LM393 gibt es doch auch als DIP. Oder wofür hast Du den verwendet?

Gruß
Ingo

von IngoF (Gast)


Lesenswert?

IngoF schrieb:
> LM393 gibt es doch auch als DIP

Hab mal wieder schneller getippt als ich sollte, Den ADUM1201 hatte ich
vergessen. Aber notfalls könnte man die Isolierung auch mit zwei
Optokopplern machen..

Gruß
Ingo

von Rainer G. (audi2010)


Lesenswert?

Hallo Ingo,
heute ist das Platinchen angekommen.
Sieht sauber aus. Besten Dank.
Jetzt muss ich nur noch den EMS-Bus an die richtige Stelle (im Haus) zum
Anschluss bringen.

von Hans (Gast)


Lesenswert?

Hallo zusammen,

ich hatte mir zwischenzeitlich mal eine eigene Lösung gebaut um die
Daten zu erfassen. Diese läuft mittlerweile einige Monate recht stabil.
Dabei ist mir aber aufgefallen das einige Daten die in der EMS-Werte.pdf
von Ingo weiter oben nicht mit denen übereinpassen die ich
herausgefunden und eigentlich auch schon verifiziert habe (durch Ablesen
am RC35).
Da ja mittlerweile einige eine Platine haben und Daten erfassen würde
ich gerne nochmals ein Sammlung der aktuellen Messwerte anstoßen.
Ein Beispiel was bei mir anders ist zum Beispiel die gesamte Nachricht
08 00 34 ... sein, hier habe ich die WW-Soll-Temperatur,
WW-Ist-Temperatur an Messstelle 1, die WW-Ist-Temperatur an Messstelle
2, die WW-Zubereitungszeit und die Anzahl der WW-Zubereitungen. Außerdem
habe ich statusbits für den Tagbetrieb, die Einmalladung, Thermische
Desinfektion, die Wasserbereitung, die Wassernachladung und den
WW-Temperaturstatus.

Ich werde mal versuchen eine Tabelle zu erstellen, vielleicht kann man
die gemeinsam erweitern bzw. abgleichen!!!

Gruß

von Jürgen S. (Firma: privat) (jschmied)


Angehängte Dateien:

Lesenswert?

Hallo!

Ich hätte da noch 2 Java Dateien.

In EMSDataFields die 3 numerischen Parameter sind:
Offset (Vorsicht! 1 ist das erste Datenfeld nach dem Offset)
Größe
Divisor

In EmsTelegramTypes stehen noch viele Kommentare zu weiteren Feldern und
Telegrammen.

Das Ganze stammt aus einem Parser, der den Datenstrom aus dem GW
interpretieren kann. Wer damit experimentieren möchte, kann den Code per
Mail haben.

vg

Jürgen

von IngoF (Gast)


Angehängte Dateien:

Lesenswert?

Hallo Hans und alle,

Hans schrieb:
> Ich werde mal versuchen eine Tabelle zu erstellen, vielleicht kann man
> die gemeinsam erweitern bzw. abgleichen!!!

Gemeinsam ist immer eine gute Idee....

Kann sein dass sich da vielleicht ein Offset bei einigen Telegrammen
eingeschlichen hat. Im Moment loggt mein Programm ja fleissig die Daten
und habe mich seit 2 Jahren nicht mehr damit beschäftigt.

Generell finde ich meine Liste vom Aufbau her schon gut. Es sind
eigentlich alle Daten vorhanden die man benötigt um einen einzelnen Wert
zu finden und zu berechnen. Oder hat jemand Verbesserungsvorschläge zum
Tabellenaufbau.

Lade mal den letzten Stand als PDF hoch.

Am besten wäre es wenn alle an einer Liste arbeiten die den selben
Aufbau hat. Ich könnte noch einen SVN-Server mit der Liste erstellen.
Oder kann auch gerne meine Open-Office-Tabelle mailen. OpenOffice sollte
ja bestimmt jeder haben.

Bei der Tabelle fängt die Zählung beim EMS-Telegramm am Anfang an. Also
kann es schon mal keinen Offset kleiner 5 geben (1=Quelle 2=Ziel 3=Typ
4=Offset).

Gruß
IngoF

von IngoF (Gast)


Lesenswert?

IngoF schrieb:
> Also kann es schon mal keinen Offset kleiner 5 geben

Vermutlich ist das auch der Fehler bei zwei Telegrammen gibt es einen
Offset von 4. Vermutlich bei dem Telegramm 1 oder mehr addieren und dann
passt es verutlich wieder.

von Jürgen S. (Firma: privat) (jschmied)


Lesenswert?

Was haltet Ihr von einem Wiki? Das Umhersenden von Dokumenten endet
immer in einem Versionschaos ;)

Es gibt ja noch eine ganze Menge andere Informationen in den 2 Threads
hier, diverse Dokumente usw.

vg

Jürgen

von IngoF (Gast)


Lesenswert?

Jürgen Schmied schrieb:
> Was haltet Ihr von einem Wiki?

Eigentlich eine Gute Idee. Jemand hat ja schon mal so eine Wiki für sich
selbst gemacht. der Link muss irgendwo im 2107-Thread rumlungern.

Aber fände es auch gut dass man die wichtigen Infos wie die
EMS-Werte.pdf als Datei zum herunterladen hat.

Wie wäre es mit einem SVN für die Dateien und der Rest im WIKI. Die
Dateien kann man ja als PDF exportieren und ins Wiki schieben.

Könnte das Wiki auch hosten. Habe gerade ein Paket dafür gefunden...
Muss mir das heute mal ansehen...

Gruß
IngoF

von Stefan M. (stefan-muehlbauer)


Lesenswert?

Hallo zusammen
Wiki finde ich gut, ich persönlich habe im Moment das Problem die ganzen
Dokumente und Infos zu finden.

lg
Stefan

von Rainer G. (audi2010)


Lesenswert?

Hallo Ingo,
schau dir mal das svn an. MarkusA ist wohl ein Missgeschick passiert.

Gruss Rainer

von Marcus _. (tunneltruppe)


Lesenswert?

sucht Ihr das vielleicht:
http://wiki.neo-soft.org/index.php/Heizungsschnittstelle/ServiceKey

Wollen wir mit wiki weitermachen??
Etwas eigenes?? Viel kann ich ja euch nicht helfen, aber Administrative
Tätigkeiten könnte ich machen (brauche nur eure Hilfe weiter dazu..)
Gruss Marcus

von Jürgen S. (Firma: privat) (jschmied)


Lesenswert?

Wir können gerne mit dem Wiki weitermachen. Dann spart sich Ingo die
Einrichtung.
Wie kannst Du dort Benutzer einrichten? Mail an Dich?

vg

Jürgen

von Norbert S. (norbert)


Lesenswert?

Guten morgen,

ich habe eine Verständnisverfrage, ist es mit dem Gateway möglich, die
über KNX gemessene Raumtemperatur (Wohnzimmer) über einen Server
(OpenHab) auf den EMS zu schreiben und die Heizung dann
Raumtemperaturgeregelt anstatt Außentemperaturgeführt zu betreiben?

Gruss
Norbert

von Marcus _. (tunneltruppe)


Lesenswert?

Moin hatte Ingo dazu schon mal eine Email gesendet, und würde das noch
gerne mit dem "Paket dafür gefunden" von Ingo verstehen.

Ich würde gerne auf das vorhandene wiki aufsetzen.
Soll ich den Ersteller "Autor: Malte Bayer (hellraiser)", aus dem Forum
hier: "Logamatic 2107 Schnittstelle"
"Beitrag "Logamatic 2107 Schnittstelle"; anschreiben?
Wie ist das eigentlich mit den Rechten und Veröffentlichungen? Kann und
da irgend so ein Anwalt was "andichten"???

Gruss Marcus

von Jürgen S. (Firma: privat) (jschmied)


Lesenswert?

Ich denke, das bewegt sich alles im erlaubten Rahmen.

Kommunikationsprotokolle sind nicht geschützt. Ein bekanntes Beispiel
ist z.B. die Dokumentation und Implementation des Microsoft SMB
Protokolls durch den SAMBA Server. Hier wird ja kein Gerät nachgebaut,
sondern etwas Neues konstruiert - also kein Plagiat.

Ich habe beim Kauf der Heizung keine (warscheinlich sowieso ungültige)
EULA anerkannt. Ein Zusatzgerät zu etwas zu bauen kann mir keiner
verbieten.

http://de.wikipedia.org/wiki/Reverse_Engineering#Rechtliche_Aspekte

von Marcus _. (tunneltruppe)


Lesenswert?

Ahh schon mal schön.
....hab mal Malte dazu ne E-Mail gesendet. Mal schauen was er sagt.
Dann würde ich mal schauen wie dort die Einträge gemacht werden.
Danach müssen wir mal sehen wie wir/ ihr eure Daten dort "schön"
einstellen können.
Ist für mich auch neu, aber spannend...

von IngoF (Gast)


Lesenswert?

Jürgen Schmied schrieb:
> Dann spart sich Ingo die
> Einrichtung.

Na das dürfte nicht das Problem sein. Ist ja nicht das Problem. Das
Installations-Paket für die Wiki ist schnell installiert und das
Einrichten ist nach der Anleitung echt simpel.

Die alte Wiki kann natürlich auch genutzt werden. Denke aber dass die
Wiki noch mal komplett überarbeitet werden müsste. Also auf mehrere
Seiten verteilen. Also jeder Absatz könnte im Moment eine Eigene Seite
werden.

Das Format der Telegrammübersicht könnte man noch etwas überarbeiten.

Gruß
Ingo

von Jürgen S. (Firma: privat) (jschmied)


Lesenswert?

Für diverse Wikis gibts auch einen PDF-Export - Du wolltest doch eine
Datei haben ;)

von IngoF (Gast)


Lesenswert?

Jürgen Schmied schrieb:
> Für diverse Wikis gibts auch einen PDF-Export

Stimmt... habe ich schon gefunden. habe Dich mal als Testuser
eingerichtet für eine Wiki eingerichtet...

von Rudi (Gast)


Lesenswert?

Interessant wäre langsam eine Liste um die olle Therme zu konfigurieren
;-).

von Rudi (Gast)


Lesenswert?

IngoF schrieb:
> Könnte das Wiki auch hosten. Habe gerade ein Paket dafür gefunden...
> Muss mir das heute mal ansehen...

Ich könnte euch eine redmine Projektseite anbieten mit wiki, files,
forum etc..

von IngoF (Gast)


Lesenswert?

So, es git jetzt eine Wiki für den EMS-Gateway.

http://ems-gateway.myds.me:8001/dokuwiki/doku.php?id=telegramme

Werde gleich mal User und Password an alle mailen die eine Platine
haben.
Wer sich selbst eine Schaltung zusammengebastelt hat bekommt natürlich
auch erst mal die Zugangsdaten.

Das Wiki ist erst mal nur lesbar wenn man sich anmeldet.
Das wird sich aber noch ändern.

Was muss man eigentlich beachten wenn man Markennamen oder Produktnamen
nennen will?

Gruß
IngoF

von Ingo F. (ingof)


Lesenswert?

IngoF schrieb:
> bekommt natürlich
> auch erst mal die Zugangsdaten.

natürlich nicht nur "erstmal" sondern auch für immer ;-)

hier noch mal der Link zur Startseite.

http://ems-gateway.myds.me:8001/dokuwiki/doku.php

Gruß
Ingo

von Niffko (Gast)


Lesenswert?

Norbert Schnitzler schrieb:
> ... ist es mit dem Gateway möglich, die
> über KNX gemessene Raumtemperatur (Wohnzimmer) über einen Server
> (OpenHab) auf den EMS zu schreiben und die Heizung dann
> Raumtemperaturgeregelt anstatt Außentemperaturgeführt zu betreiben?

Wird nicht gehen. Die Raumtemp. ist auf dem Bus keine Führungsgröße. Sie
wird vielmehr direkt im RC30/35 verarbeitet und hat in den raumgeführten
Modi Einfluss auf das Vorlaufsoll, dass der RC30/35 an den UBA schickt.

//Niffko

von IngoF (Gast)


Lesenswert?

Niffko schrieb:
> wird vielmehr direkt im RC30/35 verarbeitet

Aber es könnte gehen wenn man ein Digitales-Poti anschließt.
Die RC30/RC35 merkt ja nicht dass es der Raumtemperaturfühler ist.

Fragt sich nur wie genau man damit die Temperatur vorgeben kann..

Gruß
IngoF

von Ingo F. (ingof)


Lesenswert?

IngoF schrieb:
> Die RC30/RC35 merkt ja nicht dass es der Raumtemperaturfühler ist.

Die RC30/RC35 merkt ja nicht dass es kein Raumtemperaturfühler ist.

von Micha (Gast)


Lesenswert?

Wie groß darf / muss der Wiederstandswert den sein?
Dürfte doch diese Bestellnr. 5993226 von Buderus sein oder?
Hat da evtl. jemand eine Kennline Doku von?
Gibt es potential freie digital Potis?

von IngoF (Gast)


Lesenswert?

Das könnte Niffko wissen...

Vermute mal es wird ein noraler PT1000 oder was ähnliches sein.
Notfalls einfach mal Poti anschließen so lange drehen bis die RC35 eine
Temperatur anzeigt und dann den Widerstandswert messen.

Das mit Potentialfreiheit ist eine gute Frage. Notfalls gibt es ja auch
Motorpotis.

Fragt sich nur ob sich der Aufwand lohnt..

Gruß
IngoF

von Jürgen S. (Firma: privat) (jschmied)


Lesenswert?

Was genau möchtest Du ereichen? Was spricht dagegen, einfach einen
Raumfühler anzuschließen?

PS: Die Raumtemperatur ist in einem engen Bereich von ca. 20..25 °C.
Würden nicht auch 4 Analogschalter mit abgestuften Widerständen d.h. 4
bit Auflösung dafür reichen?

vg

Jürgen

von Norbert S. (norbert)


Lesenswert?

Guten morgen,

meine Idee war die Anlage Raumtemperaturgeführt zu betreiben, da dies ja
etwas energiesparender sein sollte. Da ich Gira Tastsensoren mit
integriertem Fühler besitze, bietet es sich ja an, diese Werte auch zu
nutzen. Ein Poti wie das DS1805 könnte man doch 'einfach' mit einem ADUM
potentialbefreien.

Gruss
Norbert

von Jürgen S. (Firma: privat) (jschmied)


Lesenswert?

Hab was gefunden:

Temperatur
[°C]
Widerstand
[Ω]
0 29.490
5 23. 462
10 18 .787
15 15 .136
20 12. 268
25 10 .000
30 8. 197
35 6 .754
40 5. 594
45 4. 656
50 3 .893
55 3 .271
60 2. 760
65 2. 339

von F. F. (pic18f)


Lesenswert?

Ich habe das Datenblatt vom Außenfühler und vom Warmwasserfühler. Hilft
das weiter?

von Stefan M. (stefan-muehlbauer)


Lesenswert?

Hallo zusammen
gibt es eine Möglichkeit den Service Key und den EMS-Gateway
gleichzeitig zu verwenden.
Bei mir geht immer nur ein Gerät zum Daten lesen.

Kommunikationspartner:
-> Service Key Version: 13.10

Angeschlossenes Regelsystem:
-> Logamatic EMS

Angeschlossene Regelkomponenten:
-> Adr.: 08 -> UBA4 Version : 4.09
-> Adr.: 09 -> BC20/25 Version : 1.06
-> Adr.: 11 -> Service Key
-> Adr.: 13 -> Modem
-> Adr.: 16 -> RC 35 Version : 1.18
-> Adr.: 48 -> SM 10 Version : 2.02

LG
Stefan

von IngoF (Gast)


Lesenswert?

Es gibt nur die Adresse 11 (0x0b) für den Computer.

Der Service-Key und der EMS-Gateway haben also die selbe Adresse. Das
kann Kollisionen auf dem Bus geben. Kann sein dass dann kein Busteilner
von beiden erkannt wird...

Dem Service-Key könnte man wohl nicht das Senden abgewöhnen.
Bei EMS-Gateway gibt es also zwei Möglichkeiten.

1) Transistor T2 auf der Unterseite auslöten.
2) Die Firmware anpassen und die Sendefunktion ausschalten

Dann kann allerdings der EMS-Gateway nicht mehr senden.

Gruß
Ingo

von Stefan M. (stefan-muehlbauer)


Lesenswert?

Hallo Ingo
was würde passieren wenn der EMS Gateway eine andere Adresse, die kein
anderes Gerät verwendet bekommen würde. Beim lesen dürfte ja nichts
passieren aber was ist wenn ein Gerät mit einer 'fremden' Adresse sendet
?

lg
Stefan

von Jürgen S. (Firma: privat) (jschmied)


Lesenswert?

So lange das Gateway keine Adresse benutzt bei der der Busmaster denkt,
es ist ein anderes Gerät könnte es gehen. Unbekannte Adressen wird er
hoffentlich ignorieren. Ich kenne bisher:
  UBA(0x08),
  BC10(0x09),
  PC(0x0b),
  RC35(0x10),
  WM10(0x11),
  PM10(0x15),
  RC20_HK1(0x16),
  RC20_HK2(0x17),
  RC20_HK3(0x18),
  RC20_HK4(0x19),
  MM10_HK2(0x21),
  MM10_HK3(0x22),
  MM10_HK4(0x23),
  SM10(0x30)
Testen müsse man dann aber, ob der RC35 einen Schreibbefehl von einer
unbekannten Adresse überhaupt annimmt. Tut er es nicht, macht es auch
keinen Sinn, uberhaupt zu Senden.
Alternativ könnte man testen, ob man nicht z.B. mit dem Gateway z.B.
RC20 spielen kann. Eine richtige Komponente wie z.B. MM10 zu spielen
könnte einiges durcheinander bringen, da der RC35 denkt er hätte eine
andere Anlagenkonfiguration vor sich.

*** Hat jemand ein RC20/RC25 als sekundären Kontroller am Laufen und
könnte mit einen Mitschnitt senden? ***

vg

Jürgen

von IngoF (Gast)


Lesenswert?

Hallo,

Hatte ja mal (fast) alle Adressen simuliert:
Beitrag "Re: Logamatic 2107 Schnittstelle"

Ich würde eine von den Adressen mit "Gerät" ausprobieren..

Auf jeden fall müsste man dann noch mal checken ob Telegramme von dem
Modul akzeptiert werden.

Kann ja auch sein dass dann noch auf bestimmte Telegramme regieren muss
um nicht aus dem Bus wieder rausszufliegen..

Gruß
Ingo

von Stefan M. (stefan-muehlbauer)


Lesenswert?

Hallo zusammen
das KM 200 hat bei mir die Adresse 13 (0x0d) und wird als Modem
angezeigt
.

lg
Stefan

von IngoF (Gast)


Lesenswert?

Stefan Muehlbauer schrieb:
> 13 (0x0d) und wird als Modem

Hatte damals nicht unterhalb von 0x10 gesucht.. deswegen war Computer
(11) und Modem (13).

Habe die Adressen gleich mal ins Wiki gepackt

von Ingo F. (ingof)


Lesenswert?

Hallo Stefan,

habe gerade mal bei mir mit zwei Platinen getestet. Auch wenn zweimal
das Modul mit der selben Adresse angeschlossen wurde konnte ich trotzdem
mitloggen.

Ist bei Dir der ganze Bus zum Stillstand gekommen?

Ich habe nochmal die Adresse 0x0a bis 0x20 und 0x30 überprüft und die
Adressen im Wiki aktualisiert.

Habe auch mal eine Platine als 0x13 (=19) programmiert. Meine RC30
stellt keine Anfragen an die 0x13. Wenn man eine Adresse 0x17 von "RC20
Heizkr" nimmt, pollt die RC30 endlos die Platine an.

Wenn Du möchtest kann ich Dir gerne die Firmware mit der geänderten
Adresse 0x13 zumailen.

@Jürgen
Macht es Sinn einen Konfigurationsparameter für Busadresse einzubauen?
Eventuell könnte man noch eine Check einbauen ob die eingestellte
Adresse schon verwendet wird und jemand schon auf das Polling reagiert.
Man könnte sogar noch einen Autoadressmodus einbauen, der die ganzen
Adressen mit "Gerät" duchtestet wenn die 0x0b belegt ist.
Aber denke das ist nicht wirklich nötig, oder?

Gruß
Ingo

von Stefan M. (stefan-muehlbauer)


Lesenswert?

Hallo Ingo
Was ich festgestellt habe ist das nur die beiden Geräte nicht mehr
funktioniert haben, nach neustarten der beiden Geräte funktionieren
beide gleichzeitig wieder. Wobei die EMS Software ab und zu etwas
rumzickt. Die Firmware brauchst Du mir nicht zukommen lassen. Es wäre
gut wenn Ihr optional in einer zukünftigen Version eine andere Adresse
verwenden könntet.
LG
Stefan

von Jürgen S. (Firma: privat) (jschmied)


Lesenswert?

> habe gerade mal bei mir mit zwei Platinen getestet. Auch wenn zweimal
> das Modul mit der selben Adresse angeschlossen wurde konnte ich trotzdem
> mitloggen.
Beide Platinen antworten ja mit BREAK. Wenn die kollidieren ist das
immer noch BREAK ;). Spätestens wenn eine Platine etwas richtiges
sendet, gibts Salat auf dem Bus.

> Habe auch mal eine Platine als 0x13 (=19) programmiert. Meine RC30
> stellt keine Anfragen an die 0x13.
Das währe RC20 von HK4. Wenn die Anlage nur mit einem HK konfiguriert
ist, fragt die RC30 HK4 nicht ab.

>Wenn man eine Adresse 0x17 von "RC20 Heizkr" nimmt, pollt die RC30
>endlos die Platine an.
Hast Du 2 HK? 0x17 ist HK2.

> @Jürgen
> Macht es Sinn einen Konfigurationsparameter für Busadresse einzubauen?
Ja mache ich. Hab nach der gestrigen Diskussion auch schon dran gedacht.
Würde aber 0x00, 0x01, 0x08, 0x09 und 0x10 sperren wollen, damit keiner
Unsinn macht.

> Eventuell könnte man noch eine Check einbauen ob die eingestellte
> Adresse schon verwendet wird und jemand schon auf das Polling reagiert.
> Man könnte sogar noch einen Autoadressmodus einbauen, der die ganzen
> Adressen mit "Gerät" duchtestet wenn die 0x0b belegt ist.
> Aber denke das ist nicht wirklich nötig, oder?
Ähm, nö ;)

Viele Grüße

Jürgen

von Jürgen S. (Firma: privat) (jschmied)


Lesenswert?

Korrektur:
  RC20_HK1(0x18),
  RC20_HK2(0x19),
  RC20_HK3(0x1A),
  RC20_HK4(0x1B),
dann stimmt das, was ich oben geschrieben habe nicht ganz ...

von IngoF (Gast)


Lesenswert?

Hallo Jürgen,

Woher hast Du das mit Heizkreis 1-4?

Auf meiner RC30 wird für die 0x17 "RC20 HEIZKR"
Die nachfolgenden 8 nur mit "RC20".

Was hast Du denn noch mal für einen Raumcontroller? Die 35?

Sind die ersten 4 Adressen jeweils Heizkreis 1-4? Was ist mit den
anderen 4 Adressen? Reserve für Anlagen mit bis zu 8 Heizkreisen?

Gruß
Ingo

von Jürgen S. (Firma: privat) (jschmied)


Angehängte Dateien:

Lesenswert?

Aus dem RC35 Simulationsprogramm. Gibts zum Download. Ich habe ein RC35.

vg

Jürgen

von Jürgen S. (Firma: privat) (jschmied)


Lesenswert?

PS: Das mit den 4 Heizkreisen geht aus den Planungsunterlagen EMS und
RC35 hervor.

von IngoF (Gast)


Lesenswert?

Jürgen Schmied schrieb:
> PS: Das mit den 4 Heizkreisen geht aus den Planungsunterlagen EMS
> und
> RC35 hervor.

Also die Adressen 0x18 bis 0x1f sind dann wohl die Heizkreise 1 bis 8
beim EMS-Bus. Vermutlich kann die RC30 nur 4 Heizkreise. Möglich dass
eine andere Steuerung 8 Heizkreise unterstützt oder es ist nur eine
Reserve im EMS-Bus vorgesehen für eventuell größere Steuerungen.

Das einzige was mich dann irritiert ist dass diese Adressen als "RC20"
angezeigt werden. Die 0x17 wird dann seltsamerweise als "RC20 Heizkr"
bei mir angezeigt.

Da es bei den anderen Modulen Mischer, Warmwasser und Solar auch 8
Adressen gibt wundertn mich die "neunte" bei der RC20.

Hat da irgendjemand eine Idee?

Gruß
IngoF

von Jürgen S. (Firma: privat) (jschmied)


Lesenswert?

Ich vermute mal das ist der RC20 als Master.
0x18.. währe dann der RC20 als Slave neben dem RC30/35.

Ist aber nur eine Theorie ...

vg

Jürgen

von IngoF (Gast)


Lesenswert?

Jürgen Schmied schrieb:
> Ich vermute mal das ist der RC20 als Master.
> 0x18.. währe dann der RC20 als Slave neben dem RC30/35.

Klingt einleuchtend und macht Sinn. Na dann sind ja jetzt vermutlich
alle Adressen gefunden...

von lrueter (Gast)


Lesenswert?

Hallo Jürgen,
ich bin gerade über openhab auf diesen Thread gestossen. Kann ich die
Platine noch bestückt bei Dir bestellen?
Gruß Lars

von Jürgen S. (Firma: privat) (jschmied)


Lesenswert?

Ingo hat diese gebaut. So weit ich weiß, sind aber alle weg.

vg

Jürgen

von IngoF (Gast)


Lesenswert?

Jürgen Schmied schrieb:
> Ingo hat diese gebaut. So weit ich weiß, sind aber alle weg.
>
> vg
>
> Jürgen

Die Platinen zu bestücken lohnt sich erst ab etwa 10 Platinen. Es werden
viele Bauteile nur einmal benötigt die ab 10 Stück nur noch ein
Bruchteil kosten.
Ich kann auch nicht für 10 Platinen die Bauteile bestellen und nur nach
Bedarf bestücken. Ist einfach zuviel Geld was da herumliegt.

Ein weiteres Problem ist natürlich die zeit die für die Bestückung
draufgeht.

Um einen guten Preis für die Platinen zu machen habe ich 10 über Bedarf
bestellt.

Eine habe ich schon abgegeben.

Wer also die Platinen selber für sich bestücken möchte kann gerne eine
Platine von mir inkl. Der Bauteile die schon nicht mehr erhältlich sind
plus ein paar Bauteile die es wohl nur bei Farnell gibt.

Gerne gebe ich auch alle 9 restlichen Platinen ab falls die jemand
bestücken möchte. Bestellliste mit Artikelnumer gibt es mit dabei.

Lötpaste, Lötschablone könnte ich mitliefern falls jemand dazu Lust hat
alle zu bestücken oder zumindest das Material dazu zu bestellen.

Falls die Nähe das erlaubt (Münster) kann auch mein Lötöfen ausgeliehen
werden.

Gruß
Ingo

von IngoF (Gast)


Lesenswert?

*P.S.: Es gibt noch zwei alte Platinen....*

von lrueter (Gast)


Lesenswert?

Hallo Ingo,

ich würde erst mal eine Platine & die Bauteile nehmen um zu sehen wie
ich damit zurechtkomme. Konventionell Löten wäre kein Problem aber mit
SMD Bauteilen und Ofen habe ich  noch nichts gemacht. Ich würde mal hier
in Karlsruhe im hackerspace fragen ob ich deren Ofen verwenden darf.

Wenn ich die fehlenden Bauteile anhand einer Stückliste bei RS
Components bestellen könnte wäre das ok. Ein Kundenkonto bei Farnell
habe ich leider nicht. Brauche ich die Lötschablone?

Könntest Du mir schreiben ob du PayPal oder Überweisung möchtest und was
Du dafür bekommst! Vielleicht direkt an l.rueter (at) gmail.com?

Gruß Lars

von IngoF (Gast)


Lesenswert?

Man kann eine Platine auch von Hand löten. Dazu benötigt man keinen
REFLOW-Ofen oder eine Schablone um die Lötpaste aufzutragen. Die
Schablone benötigt man zum Reflow-Löten

Das Problem beim Handlöten ist nur der USB-Chip mit 0,5 mm Beinabstand.
Dazu am besten alle Lötflachen verzinnen, Chip auflegen und mit einer
sehr feinen Spitze oder besser einen kleinen SMD-Lötkolben nur noch
erhitzen um das Lötzinn schmelzen zu lassen. Eventuell noch mit etwas
feinen Lötzinn.

Habe nur eine Bauteilliste von Mouser. Da kann man aber ohne Probleme
auch als Privatperson bestellen.

30 EUR Die Platine mit den "seltenen" Bauteilen inkl. Versand
48 EUR der restliche Satz Bauteile von Moauser sonst 38 EUR
20 EUR Versand von Mouser
======
98 EUR

Es kann sich aber noch was sparen lassen...

- 6 EUR für das nichtbestücken des CAN-Teils
-15 EUR Versand wenn man nicht bei Mouser bestellt.
=======
-21 EUR

Allerdings habe ich keien Ahnung ob dann woanders die Bauteile auch
teurer sind.

Dazu kommt dann noch ein Gehäuse von Conrad und ein Netzteil 9V um
500mA.

Etwas kann man noch einsparen wenn man schon 5V= Gleichspannung hat.

Hoffe es hilft als kleiner Überblick..

von lrueter (Gast)


Lesenswert?

Klasse! 100 EUR ist für mich OK. Die Platine mit den "seltenen"
Bauteilen & Stückliste für die restlichen Bauteile von Mouser inkl.
Versand bekomme ich von Dir. Richtig? Wie kann ich Dir die 30 EUR und
Lieferadresse am besten zukommen lassen?

Gruß Lars

von Stefan M. (stefan-muehlbauer)


Lesenswert?

Hallo Ingo Hallo Jürgen
wie ist denn der aktuelle Stand der Firmware? Hat sie schon einen Status
zum testen erreicht ? Ich bekomme in den nächsten Tagen das
Ethernetmodul aus China und wollte dann mal die Kommunikation über
Netzwerk ausprobieren

Hallo alle
hat sich schon jemand Gedanken zum anbinden an FHEM gemacht ?
Eine Anbindung über JSON würde glaube ich der richtige Weg sein. Aber
ganz ehrlich mir fehlt da noch der Plan dazu, werde mich aber versuchen
einzuarbeiten.

lg
Stefan

von IngoF (Gast)


Lesenswert?

lrueter schrieb:
> Wie kann ich Dir die 30 EUR und
> Lieferadresse

Schick Dir eine Mail. Wird aber noch ein bis zwei wochen dauern bis ich
die Platine losschicken kann..

von Jürgen S. (Firma: privat) (jschmied)


Lesenswert?

Hallo!

Ich habe im Moment folgendes am Laufen:
- EMS-Interface
- USB-Konsole
- Telnet-Konsole

dabei haben sowohl USB als auch TELNET den bekannten RAW und Hexmodus
und funktionieren gleichartig. Damit müsste ich in den nächsten Tagen so
weit sein, dass ich es rausgeben kann.
Diese Features sind so klein, dass sie auch auf dem alten Board laufen
würden.

Die Weboberfläche und JSON Zugriff sind halbfertig, die hab ich
zugunsten des Telnet Zuganges erst mal zurückgestellt.

Was ich noch testen muss ist Bootloader-Mechanismus. Fall die *.hex
Datei den Bootloader überschreibt, müsste man das Board mit einem
PIC-Programmierer wiederbeleben, das möchte ich nicht riskieren.
(Verhindert der Bootloader das nicht vieleicht ??? - muss ich nachsehen)

Falls Du einen PIC-Programmierer hast und selbst compilieren kannst,
lass Dir doch von Ingo den SVN Zugang geben, ansonsten musst Du noch
paar Tage  warten.
(Falls Du nur den Programmierer hast, kann ich Dir auch ein Hex-File
machen. Damit kannst Du ja notfalls die alte FW wiederherstellen.)

PS: Für das China-Modul nicht den 3,3V Regler vergessen! Die Eingänge
vertragen aber 5V.
PSS: Das Modul nimmt 200 mA d.h. Regler richtig dimensionieren und ggf.
vor dem 5V Regler anklemmen. Sonst wird der 5V Regler je nach
Eingangsspannung des Boards richtig warm. Mehr dazu im Wiki.

vg

Jürgen

: Bearbeitet durch User
von Stefan M. (stefan-muehlbauer)


Lesenswert?

Hallo Jürgen,
danke für die Info.
Selbst Kompilieren muss ich nicht unbedingt ich kann schon noch warten
bis Du soweit bist. So eilig ist es nicht, ich wollte nur mal einen
groben Überblick bekommen wie der Stand ist.

lg
Stefan

von IngoF (Gast)


Lesenswert?

Jürgen Schmied schrieb:
> Verhindert der Bootloader das nicht vieleicht ??? - muss ich nachsehen

Musst Du nicht nachsehen....

Wenn Du das Hex-File über die AN1310 Software vom Bootloader über USB
programmierst kannst Du den Bootloader nicht zerschießen.

Über ISCP muss der Programmer wissen dass er bis 0x400 einschließlich
nichts brennen soll. Es sind keine Bereiche durch Config-Bits
geschützt...

Gruß
ingo

von IngoF (Gast)


Lesenswert?

IngoF schrieb:
> Bootloader nicht zerschießen.

Dann aber nach der Flashanleitung. (Config-Bits besser NICHT brennen!)

von Jürgen S. (Firma: privat) (jschmied)


Angehängte Dateien:

Lesenswert?

Hallo!

Hier noch ein Foto von Ethernet-Anschluss für ein altes Board.

Das Leitungen von Port A, B und C gebraucht werden, habe ich mich für
die "Huckepack-Platine" entschieden.
Der rote Draht versorgt den 5V Pin des Port B aus der ungeregelten
Eingangsspannung. Auf der Platine sitzt der 3,3V Regler und ein
Kondensator. Paltz wäre auch noch für Pegelwandler für einen
SD-Kartenanschluss.

PS: Der PIC & Quarz sind auch ausgetauscht, damit ist das Board
kompatibel zur neuen Version ist.

vg

Jürgen

von Stefan M. (stefan-muehlbauer)


Lesenswert?

Hallo Jürgen
kann ich das empfohlene Modul

http://www.elecfreaks.com/wiki/index.php?title=ENC28J60_Mini_Ethernet_Module_%283.3V/5V%29

nicht direkt ohne Spannungsregler an der neuen Platine betreiben ?

lg
Stefan

von lrueter (Gast)


Lesenswert?

>ein bis zwei Wochen dauern bis ich die Platine losschicken kann..
Kein Problem. So eilig hab ich es nicht.

@Jürgen, im Prinzip wäre es mir am liebsten selber zu kompilieren.
Kannst Du eine IDE / einen PIC Programmer empfehlen? Ich habe eben mal
geschaut, die Programmer scheinen nicht so viel zu kosten (<100 EUR).
Muss ich bei der Auswahl des PIC Programmes für dieses Projekt etwas
beachten?

Gruß Lars

von Ingo F. (ingof)


Lesenswert?

lrueter schrieb:
> wäre es mir am liebsten selber zu kompilieren.

kein Problem...

SVN-Zugang schick ich Dir gleich zu. Kompilieren geht dann auch über die
Microchip IDE (MPLAB-8 oder -X). Programmieren kann man über USB ohne
Programmiergerät...

Sonst kann man aber auch über ISCP-programmieren. Ich habe das PicKit3.
Es gehen aber auch andere Nachbauten die es im Web günstig gibt..

Gruß
Ingo

von Jürgen S. (Firma: privat) (jschmied)


Lesenswert?

Hallo!

Ich nutze:
MPALBX (0€), C18 freie Version (0€) und PicKit2 (von bravekit ca. 25€,
gibts ab 20€ in ebay).

Der PicKit3 soll besser sein, ich komme aber mit dem 2er gut klar.

vg

Jürgen

von Jürgen S. (Firma: privat) (jschmied)


Lesenswert?

PS: ich versuche morgen eine Anleitung fürs Compilieren ins Wiki zu
bekommen ...
Für MPLABX ist die Projektdatei nicht im SVN. Die MPLAB Projektdatei ist
nicht aktuell.

von Jürgen S. (Firma: privat) (jschmied)


Lesenswert?

> kann ich das empfohlene Modul
>
>
http://www.elecfreaks.com/wiki/index.php?title=ENC28J60_Mini_Ethernet_Module_%283.3V/5V%29
>
> nicht direkt ohne Spannungsregler an der neuen Platine betreiben ?

Das ja. Die China-Taiwan-Ebay Ausführungen nicht.

von Stefan M. (stefan-muehlbauer)


Lesenswert?

Hallo Jürgen
OK bin beruhigt, habe das Teil direkt bei denen bestellt. Mal schauen ob
es jemals bei mir ankommt.

lg
Stefan

: Bearbeitet durch User
von Ingo F. (ingof)


Lesenswert?

So,

habe jetzt genug an der Wiki rumgefummelt!

Jetzt hat sich zum letzten mal die Adresse geändert. Der Port (:8001)
kann und muss jetzt weggelassen werden. Neue Adresse:
http://ems-gateway.myds.me/dokuwiki/

Sonst hat sich auch noch was geändert:
Unregistrierte Benutzer können jetzt auch alles lesen.
Registrierte Benutzer können jetzt per Mail bei Änderungen informiert
werden.

Gruß
IngoF

: Bearbeitet durch User
von Jürgen S. (Firma: privat) (jschmied)


Lesenswert?

#############################################################

*** Bitte hier nicht mehr posten ***

... wegen Überlänge ...

Bitte hier weiter machen:

Beitrag "Faktensammlung Buderus EMS"

#############################################################

von Danny B. (maniac103)


Lesenswert?

Naja, alles was EMS-Gateway-spezifisch ist und nix mit dem EMS im
Allgemeinen zu tun hat, würde ich schon noch hier rein posten...

von Stefan M. (stefan-muehlbauer)


Lesenswert?

Hallo zusammen,
könnt Ihr bitte in die Firmware die Initialisierung des LCD Displays mit
einbauen und einen Begrüsungstext (Versionsnummer der Software)
ausgeben. Wenn ich demnächst schon mal am Löten der Stiftleisten bin,
wollte ich gleich mal das Display mit testen.
LG
Stefan

P.S. OK dann halt hier

von Jürgen S. (Firma: privat) (jschmied)


Lesenswert?

Hallo!

Dann sollten wir uns mal auf eine Displaygröße einigen. Bisher war das
LCD ja nur ein Zusatzfeature, welches Ingo und ich anfangs zum Debuggen
genutzt haben. In der neuen Firmware nutze ich es aber schon lange nicht
mehr dazu.
Die Ausgabe der FW-Version ist ja zur Begrüßung nett, aber im Betrieb
doch einigermaßen sinnfrei. Besser wäre es ja mal ein paar Werte
anzuzeigen, die der Raumcontroller nicht so einfach rausgibt.
Also mal als Vorschlag:

Display 4x20:
- Ungefährer Verbrauch (kWh) für Heizung und WW letzter Tag (also
gestern)
- Ungefährer Verbrauch (kWh) für Heizung und WW gesamt (rücksetzbar)
- Temperaturen (Innen, Aussen, WW, HK) nebeneinander
- Min/Max Aussen, Innen nebeneinander
- Brennerstarts letzte 24 Stunden (ist das interessant?)
- Warmwasserbereitungen letzte 24 Stunden (ist das interessant?)

Lässt sich sonst noch etwas interessantes aus den Kenndaten berechnen
?
Die Uhrzeit gibts ja minütlich am Bus, die neue FW hat aber schon eine
eigene Uhr an Board, die kann ich mit der Anlage synchronisieren.

Der Mikrocontroller hat ja ein EEPROM, da kann ich problemlos
Differenzen bilden.

Den Verbrauch würde ich als Laufzeit * Leistung in % * Kesselleistung
schätzen. Ein Korrekturfaktor kann eingegeben werden. Damit kann man
wenigstens grob abschätzen, das die Anlage frisst.

Da Ganze kann dann in die 2. Betaversion rein.

vg

Jürgen

: Bearbeitet durch User
von Stefan M. (stefan-muehlbauer)


Lesenswert?

Hallo Jürgen,
mir ging es erst mal um den Funktionstest, was später angezeigt werden
soll habe ich mir noch nicht überlegt. Ich schau heute Abend mal welches
LCD ich überhaupt habe. Ich habe 2 und 4 zeilige.

lg
Stefan

von Ingo F. (ingof)


Lesenswert?

Stefan Muehlbauer schrieb:
> mir ging es erst mal um den Funktionstest

Also der LCD-Anschluss funktioniert und habe ich schon getestet und
Kontrast richtig eingestellt.

Allerdings habe ich nur alles provisorisch auf das neue 40MHz-Board
angepasst. Und die Initialisierungs-Routine des LCD funktionierte nur
bei der Hälfte meiner Displays.

Das ist aber ein Timing-Problem. Da die neue Software ja in naher
Zukunft fertig ist habe ich kein Grund gesehen das LCD-Display und die
Sendefunktion wieder zum laufen zu bekommen.


Also der Begrüßungsstring mit der Version macht wirklich keinen Sinn auf
dem Display länger anzuzeigen. Sinnvoll wäre es den String beim
Einschalten für ein oder zwei Sekunden anzeigen zu lassen und dann das
Datendisplay anzeigen zu lassen.

Denke die Bezeichnungen der Werte sollten stark abgekürzt sein oder ganz
fehlen.
TR20,0 für Raumtemperatur. Müsste man mal sehen wiviel Platz drin ist.

Denke die Brennerstarts und Warmwasserbereitungen machen nicht unbedingt
Sinn. Da schaut man wenn überhaupt nur alle paar Monate drauf, oder?

Der ungefähre Heizbedarf in % ist eine sehr gute Idee....

Als-Display würde ich auch schon 4x20 vorschlagen. Selbst bei der
Displaygröße wird das mit den genannten Werten schon bestimmt ziemlich
eng.

Vielleicht könnte man ja in weiterer Zukunft die LCD-Anzeige
konfigurierbar machen. Also. z.B mit Telegrammtyp und Offset mit
Startadresse EEprom ablegen. Dann könnte jeder anzeigen lassen was
gerade interessant ist.

Gruß
Ingo

von Rainer G. (audi2010)


Lesenswert?

Ingo F. schrieb:

>
> Als-Display würde ich auch schon 4x20 vorschlagen. Selbst bei der
> Displaygröße wird das mit den genannten Werten schon bestimmt ziemlich
> eng.
>

Gibts für eine passende 4X20-Anzeige einen Link.
Ich habe z.Zt. ein 2-zeiliges und weiss noch gar nicht, ob das überhaupt
angesteuert wird. Ich sehe nur in de zweiten Zeile alle Stellen
angegraut, wenn ich den Kontrast genug aufdrehe. Meine Platine hängt
noch nicht am EMS-Bus. Daher wäre eine kurze vielleicht 5 Sek. Anzeige
vielleicht ganz sinnvoll, um zu sehen, ob die Platine überhaupt läuft.

: Bearbeitet durch User
von Jürgen S. (Firma: privat) (jschmied)


Lesenswert?

Laufen tut alles, was HD44780 kompatibel ist. Das gibts in allen Größen
und Farben für jeden Geschmack ;). Nur das Kabel must Du dir löten.
Falls nötig, können wir die Belegung ins Wiki packen.

vg

Jürgen

: Bearbeitet durch User
von Stefan M. (stefan-muehlbauer)


Lesenswert?


von IngoF (Gast)


Lesenswert?

Rainer Gerhardt schrieb:
> Ich habe z.Zt. ein 2-zeiliges und weiss noch gar nicht, ob das überhaupt
> angesteuert wird.

Also das wird auch funktionieren. Das Problem ist nur die auf die
schnelle angepasste Zeitroutinen die nicht mehr so 100% richtig sind und
deshalb vermutlich nicht funktionieren wird.

bei zweizeiligen Display wird dann eben nur der Anfang der ersten und
dritten Zeile angezeigt.

Ganz interessant sind auch OLED-Displays.
Habe mir testweise eins bestellt und bin begeistert. Allerdings zieht
das alleine schon 40mA. Das könnte an der ersten Platine Probleme geben.

Wichtig ist nur:
Jürgen Schmied schrieb:
> HD44780 kompatibel

Gruß
Ingo

von Marcus _. (tunneltruppe)


Lesenswert?

...bin ja nur der Anfänger unter den Profis, aber mal eine Frage: Würde
ein durchlauf der Daten (dann auch längerer Text für die
Wertebezeichnung) a) gehen b) Sinn machen?
Gruss Marcus

von Jürgen S. (Firma: privat) (jschmied)


Lesenswert?

Gehen würde das auch. Ich würde aber gerne die Hauptwerte auf einen
Blick sehen, ohne darauf zu warten, dass "mein" Wert vorbeikommt ...

von Jens H. (sevensworld)


Lesenswert?

Nabend ;)

Ich bin ja Besitzer eines "alten" Boards ... was genau habe ich denn
jetzt für Möglichkeiten bezgl. der neuen Firmware?
Was muss/kann ich tun um mein Board "upzugraden" und was wird alles
dafür benötigt?

Gruß
Jens

von Jürgen S. (Firma: privat) (jschmied)


Lesenswert?

Schau mal unter:
http://ems-gateway.myds.me/dokuwiki/doku.php?id=wiki:ems:release21

Was Du tun musst:
http://ems-gateway.myds.me/dokuwiki/doku.php?id=wiki:ems:bootloader

die nächste Version (auch für das alte Board) wird dann netzwerkfähig
(Telnet) sein und alles was per USB geht auch per Telnet machen.

vg

Jürgen

von Marcus _. (tunneltruppe)


Lesenswert?

..und wenn Ihr beim "2-zeiligen Display" in der obersten Zeile euren
wichtigen Daten/ Hauptwerte fest Anzeigen lassen würdet und in der
unteren Zeile unwichtige Daten als durchlauf laufen lassen würdet?

Bitte melde dich an um einen Beitrag zu schreiben. Anmeldung ist kostenlos und dauert nur eine Minute.
Bestehender Account
Schon ein Account bei Google/GoogleMail? Keine Anmeldung erforderlich!
Mit Google-Account einloggen
Noch kein Account? Hier anmelden.
