Hallo !

Ich hab mir die Orcad-Demo 16.3 Software von Cadence gezogen.
Jetzt wollte ich mal die Simulation ausprobieren, aber das ist ja ein
Drama ohne Ende.
Ich hab schon auf der Homepage nachgeschaut aber das einzurichten ist
ja...
Hat jemand das schon zum laufen gebracht ?
Ich wollt nur mal einen Sinus mit VSIN und einen R simulieren.
Die Pspice Student Version 9.1 läuft auf Windows 7 nicht bzw. ich habs
nicht zum laufen gebracht.
Wer kann mir weiterhelfen ?

Gruß Uli

: Verschoben durch Admin
von *kopfkratz* (Gast)


Lesenswert?

Bei welchem Thread soll man nun antworten?

Beitrag "Orcad Schaltplan von 16.3 auf 16.2 kompatibel"

Immer diese ungeduldigen...
Schon mal nach einem Howto für Dein Problem in google.de gesucht?

Fang damit erst an.

BR

von ArnoR (Gast)


Lesenswert?

Uli, vielleicht wäre für dich ein etwas einfacheres Programm besser
geeignet.

http://www.5spice.com/index.htm

von U. B. (ub007)


Lesenswert?

Hallo !

Nun, ArnoR - so blöd bin ich noch nicht.
Ich hab schon ganz andere Sachen zum laufen gebracht.
Heute hab ich mal das Ding auf meinem alten WinXP eingespielt und dort
hat es auf anhieb gefunzt !
Ich glaube eher das liegt am neuen Windows 7 64 Bit, denn da habe ich
noch kein SP1 eingespielt. Das geht auch offensichtlich nicht so einfach
weil ich dort OpenSuSE am laufen habe und offensichtlich gibts da
Schwierigkeiten mit dem GRUB bzw. mit dem MBR.
Soviel dazu...

Gruß Uli

von Helmut S. (helmuts)


Lesenswert?

Hallo Uli,

nichts gegen PSPICE, aber parallel dazu solltest du dir LTspice
installieren. LTspice ist kostenlos und hat keinerlei
Größenbeschränkungen im Ggensatz zu allen anderen SPICE-Versionen mit
GUI.

von ArnoR (Gast)


Lesenswert?

Uli B. schrieb:
> Nun, ArnoR - so blöd bin ich noch nicht.

So wars auch nicht gemeint, sondern bezog sich darauf!:

Uli B. schrieb:
> Ich wollt nur mal einen Sinus mit VSIN und einen R simulieren.

Und dafür ist Orcad 16.3 wohl einige Nummern zu groß.

von U. B. (ub007)


Lesenswert?

Hallo !

@ArnoR: O.K. Alles klar.
Das mit dem Sinus und dem R mach ich nur zum testen, so alla "Hallo
world".
Wenn das klappt dann gehts auch mit anderen komplizierteren Sachen.
Ja, mittlerweile hab ichs rausgefunden was Sache war.
Während der Installation wird darauf hingewiesen das man Virenscanner
und Firewalls abschalten soll. Nun das machte ich genau nicht, denn
durch meinen Provider bzw. Router bin ich halt permanent im Netz.
Ich habs dann halt so gelöst dass ich den Netz-Adapter deaktiviert habe
und somit dann Virenscanner und FW bedenkenlos ausschalten konnte.
Installiert und siehe da, das Teil funktioniert so wie es sein soll.
Ich hab heut mal probiert ob ich auch eigene Bauteile in eine Library
bekomme, z.B. mit dem Modell-Editor. Das ging offensichtlich mit der
pspice student Version 9.1, aber hier hab ich es noch nicht geschafft.
Nun denn jetzt funzt es.
Ja das mit LTSpice kenne ich, aber im Zeitalter Klicki-Bunti möchte ich
nicht mehr so gerne Knoten per Text einfügen. Ich kanns zwar aber
mittlerweile bin ich faul geworden.

Danke an alle !

Gruß Uli

von Helmut S. (helmuts)


Lesenswert?

Uli B. schrieb:
> Ja das mit LTSpice kenne ich, aber im Zeitalter Klicki-Bunti möchte ich
> nicht mehr so gerne Knoten per Text einfügen.
> Gruß Uli

Schon mal was von Schaltplaneingabe bei LTspice gehört?

Na, da bin ich gespannt wie du mit der PPSICE Demo-Version Opamp-Modelle
verwenden willst. Da ist doch bei ein bis zwei Opamps Feierabend wegen
Begrenzung der Schaltungsgröße. Viel Spass. :-)

von ArnoR (Gast)


Lesenswert?

Uli B. schrieb:
> Wenn das klappt dann gehts auch mit anderen komplizierteren Sachen.

Na dann beachte mal das hier, was die Versionen oberhalb 8 betrifft:
http://www.tietze-schenk.de/tsdown.htm

von U. B. (ub007)


Lesenswert?

Hallo ArnoR !

Oh je. Das kann ich ja kaum glauben was da steht. Gut von der
Beschränkung wußte ich.
Aber dass hört sich gar nicht gut an !
Schaltplaneingabe ? Ist nicht ironisch gemeint, sondern ich denke das
läuft halt dann so wie bei pspice alla Textfile...

Rx Knoten1 Knoten2 Wert              usw.

oder gibts da schon was komfortableres ?

Übringens danke für die Info !

Gruß Uli

von ArnoR (Gast)


Lesenswert?

Grafische Schaltplaneingabe und automatische Netzlistenerstellung ist
schon seit 15 Jahren Standart.

von Helmut S. (helmuts)


Angehängte Dateien:

Lesenswert?

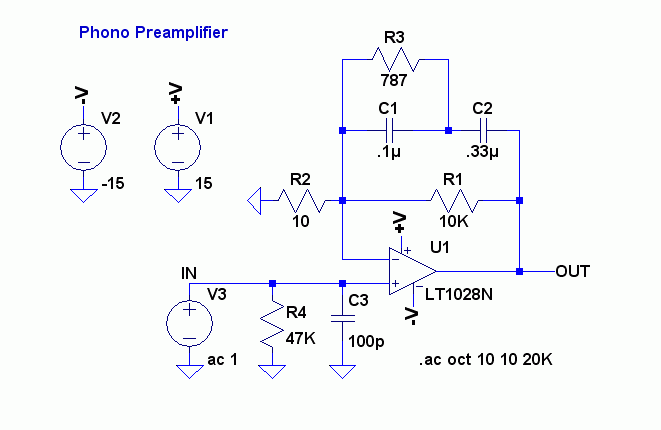

Ein einfaches Beispiel mit LTspice ist im Anhang.
Es gibt auch das europäische Widerstandssymbol, falls du das bevorzugst.

Hier findest du eine ganze Menge Screenshots.
Beitrag "Endstufe: Phasengang korrigieren"

Die Screenshots macht man am besten mit LTspice.
Tools -> Copy Bitmap to Clipboard
