Ich suche eine einfache Schaltung, mit deren Hilfe ein kleines
batteriebetriebenes Gerät (ca.15mA bei 9 V) mit einem Taster
eingeschaltet werden kann. Die Abschaltung soll nach einer festgesetzten
Zeit (ca. 5min) automatisch erfolgen.
Ein Kleinrelais mit Haltekontakt scheidet aus, da Spulenstrom zu groß.
Nach der Abschaltung sollte die Stromaufnahme ganz unterbrochen werden
oder aber nur wenige µA betragen.
Solche Schaltungen sind mir von vielen batteriebetrieben Geräten
bekannt, die nach einem Meßvorgang oder dergl. automatisch nach einer
kurzen Zeit abschalten. Doch leider sind da fast immer inzwischen irgend
welche Prozessoren im Spiel, die ich mir aber verkneifen will.

Vielleicht hat zu diesem Problem jemand einen Tipp.
Die Suche im Forum hat nicht zu einem gewünschten Ergebnis geführt.

Vielen Dank im voraus.

fossi

Autor: MPL (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert

Autor: HildeK (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

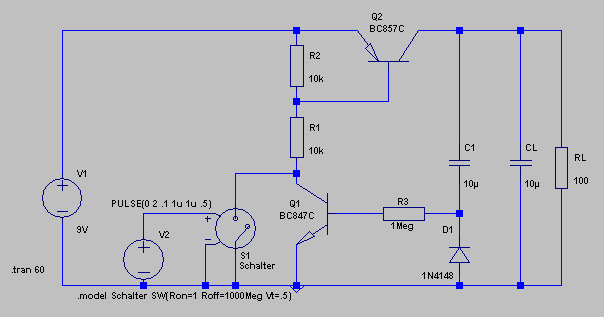

Hier ein Beispiel
Mit der Dimensionierung erreichst du ca. 20s. Sonst C1 anpassen.
V2 dient nur der Ansteuerung des Tasters S1 für die Simulation.
