Forum: Platinen Platine herstellen lassen


Autor: Gelöschter Benutzer (electronix)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo.

Ich möchte Platinen herstellen lassen.
Specs:

-1 Feld mit Regler, Größe 40x100 mm

-Rest der Platine wird mit LEDs aufgefüllt.
je 20 LED's auf Streifen von 20x100 mm angebracht, insgesamt 120 LEDs.

-Die LED Abteile sollen untereinander sowie vom Regler durch Abbrechen
trennbar sein. (Reihe mit Drills zum Abbrechen oder gefräst mit kleinen
Rest-Stegen)

-Gesamtplatine: Euro-Format.

-2 Lagig, im Bereich der LEDs im Top Layer Glanzverzinnt (Als Reflektor
für das Streulicht).
Im Bereich des Schaltreglers wird das Top Layer als Kühl- und
Massefläche und für Leiterbrücken genutzt. Gesamte Unterseite / Lötseite
muss mit Lötstopplack versehen werden.

-Stückzahl: 2-3

-Nach Abschluss der Testphase, wenn ich mit der Lampenproduktion (Eine
Kleinserie von mir persönlich handbestückt und in das Gehäuse einer
kommerziell hergestellten Leuchte eingebaut) beginne brauche ich noch
mehr davon.


Wo bekommt man sowas preisgünstig?

: Gesperrt durch Moderator
Autor: Floh (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert

Autor: Ihre Suchmaschine (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert

Beitrag #2092581 wurde vom Autor gelöscht.
Autor: Gelöschter Benutzer (electronix)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Vielen Dank für die Liste.

Könnt ihr einen davon besonders empfehlen?

Autor: ... (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Oli  ■ schrieb:
> Glanzverzinnt

?
Verzinnt bekommst du, aber Glanzverzinnt hab ich noch nicht gesehen.

Autor: tim (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich habe eine Frage, ich suche Pins als Bauelement (PDF), ich habe die
in Eagle gefunden PINHD 2x2 und in Board eingefügt, nur habe ich sie
nicht als PDF-Datei und weiß nicht in welcher Filiale suche soll! Könnt
ihr mir helfen Danke

Autor: Stefan S. (novafly)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
??
Irgendwie werd ich aus deinem Text nicht schlau, aber such mal nach
"Stiftleiste"

Gruß

Autor: tim (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

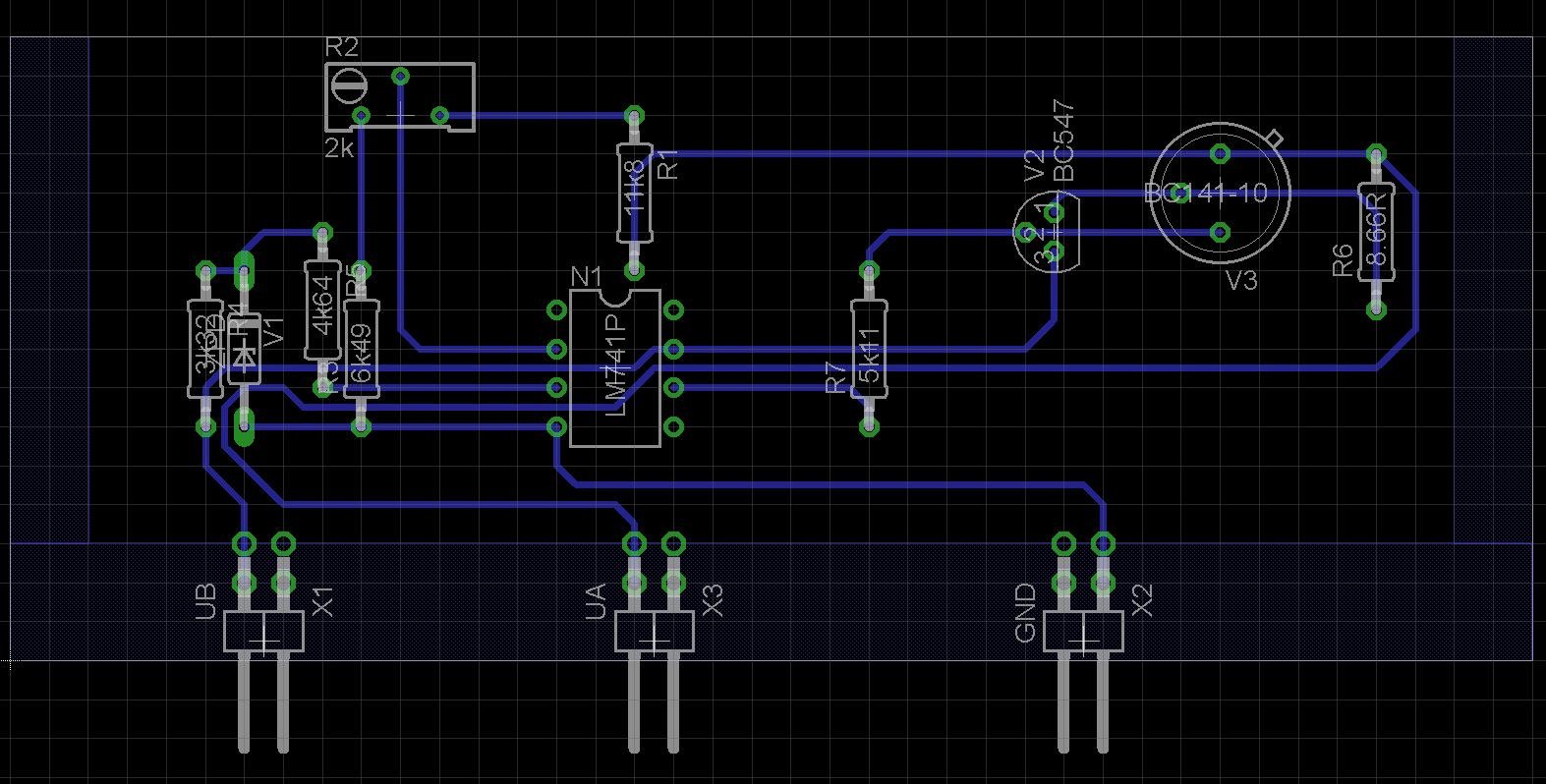

Ich suche diese Pins (siehe Bild)

Autor: Markus P. (sebastianwurst)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich bin mit bilex sehr zufrieden

Autor: tim (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Bilex was? brauche Pins und keine Leiterplatte

Autor: Michael H. (michael_h45)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
ohje...

@tim: dann mach doch einen thread auf, in dem es um deinen kram geht und
grab nicht einen aus, der
a) eh schon geklärt ist,
b) über ein halbes jahr alt ist und
c) über was vollkommen anderes geht.

junge, junge... lol

Autor: Michael S. (technicans)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@tim
Stiftleisten findeste bei reichelt und kannste dir mit ner Laubsäge
auf die gewünschte Kontaktzahl kürzen.
http://www.reichelt.de/Stiftleisten/SL-2X25W-2-54/...

Autor: grosses fragezeichen ??? (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
> und weiß nicht in welcher Filiale suche soll!

Du suchst Steckerleisten in PDF ???

Du suchst in einer Filiale ???

Du suchst evtl. bei Conrad oder wo (wer hat sonst noch Filialen,
naja: IKEA, aber die haben keine Stiftleisten) ???

Oder suchst Du gar Filamente ?

Autor: Michael S. (technicans)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Seid nachsichtig, wird wohl ein Schüler von der Baumschule sein.
Auch der darf mal mit nem Lötkolben spielen, wenn er festgestellt
hat wie man den anpackt.

Autor: Michael H. (michael_h45)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Sagt der, der meint Silikon sei "gut wärmeleitfähig" und der dreilagige
Platinen herstellen lassen will, weil das günstiger sei als ein
vierlagiger Aufbau ^^
