Forum: Mikrocontroller und Digitale Elektronik LD1117S33 und LD1117S50 gleichzeitig


Autor: David (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Liebe freunde,

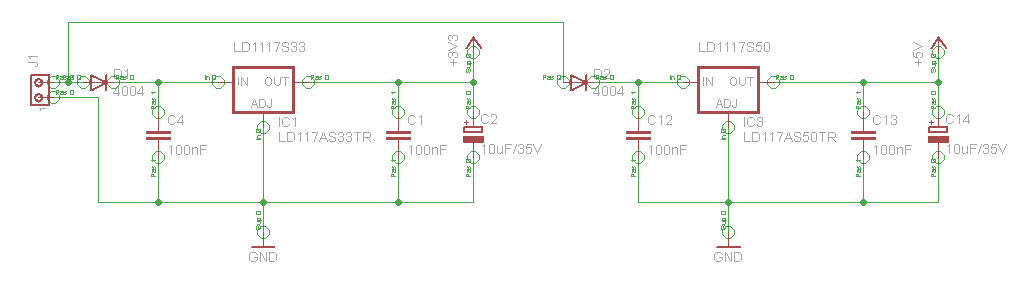

würdet Ihr bitte kurz über den Schaltplan schauen. Wo muß ich noch
Dioden einfügen? Danke

Autor: Wolfgang (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Moin!

Nirgends, aber die Elkos gehören besser auf die Eingangsseite der Regler
und die Bezeichnung derer Masseanschlüsse als ADJ läßt mich vermuten, Du
habest die Bauteilsymbole von anderen Bausteinen kopiert. Wenn ja,
ändere das noch in GND und kontrolliere besser nochmal die Zuordnung der
Anschlüsse (bin zu faul dafür).

Dieses Gekringel von Eagle ermüdet mich. Bin verwöhnt von Target.

Gruß - Wolfgang

Autor: David (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Danke,

war zu faul für eine neue Lib deswegen habe ich kurz den Pinkompatiblen
Artverwandten genommen ;-)
