Forum: Analoge Elektronik und Schaltungstechnik Signal auskopplung


Autor: Rene (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,
ich würed gern eine Schaltung bauen bei der ich ein positives Rechteck
Signal erzeuge. Dieses soll eine Schaltung ansteuern die Schaltung
bringt dann aber ca. AC 750V 20A Leistung zurück. Wie kann ich die
Steuerschaltung vor Überspannung schützen ?? An einen
Brückengleichrichter kann ich ja an * und - kein Singnal einspeisen da
es zum Kutzschluß kommt Thyristor sperrt auch nur eine halbwelle + oder
- das problem ist hal das uaf der selben Leitung wo das Steuersingnal
reingeht ein AC Singnal zurück kommt dieses muß ich ja komplett
wegschalten.
Danke für Hilfe

Autor: Lothar Miller (lkmiller) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Rene schrieb:
> ich würed gern eine Schaltung bauen bei der ich ein positives Rechteck
> Signal erzeuge.
Welche Frequenz, welche Amplitude?

> Dieses soll eine Schaltung ansteuern die Schaltung
> bringt dann aber ca. AC 750V 20A Leistung zurück.
Warum? Was ist das für eine Schaltung?

> Wie kann ich die Steuerschaltung vor Überspannung schützen ??
Warum erwartest du da eine Überspannung?

> An einen
> Brückengleichrichter kann ich ja an * und - kein Singnal einspeisen
Wie kommt jetzt ein Brückengleichrichter ins Spiel?

> da es zum Kutzschluß kommt Thyristor sperrt auch nur eine halbwelle +
> oder - das problem ist hal das uaf der selben Leitung wo das Steuersingnal
> reingeht ein AC Singnal zurück kommt dieses muß ich ja komplett
> wegschalten.
Und jetzt kapiere ich gar nichts mehr....

Zeichne mal ein Bild, male ALLE dir bekannten Informationen rein, und
schreib, was du denn da überhaupt machen willst.
Und LIES VOR DEM ABSENDEN deine Frage nochmal selber so durch, wie wenn
du noch nichts von deiner Aufgabe gehört hättest. Und erst, wenn du
deine eigene Frage kapierst, drückst du auf den Absenden Knopf...

BTW: es ist NICHT verboten, offensichtliche Schreibfehler vor dem Senden
zu korrigieren.

Autor: Rene (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Also ganz einfach erklärt. Ich möchte mit meinen EKG Simulator einen
Defibriolator ansteuern. Dieser löst bei Herzkammerflimmern aus ( AC Ca.
750V 15A ). Die Auslösung messe ich mit meinen Defi-Tester der geht
leider nur für manuelle Defi,s. Also dachte ich mir nimmste 2
Sperrdioden in die Steuerleitung und dann ist das gut, nur weiß ja nicht
wo am Defi + - rauskommen. Also an den ~ eingang den Defi drann und dann
in + - eine Sperrdiode die mir die Rückspannung wegschaltet. Das die
Überlegung nur kann ich nicht den Gleichrichter an + und - mit
Singnalspannung versorgen und dann am ~ Ausgang ein Singnal erhalten. Da
es Bautechnich bedinkt zum Kurzschluß im Gleichrichter kommt.

Gruß René

Autor: Rene (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

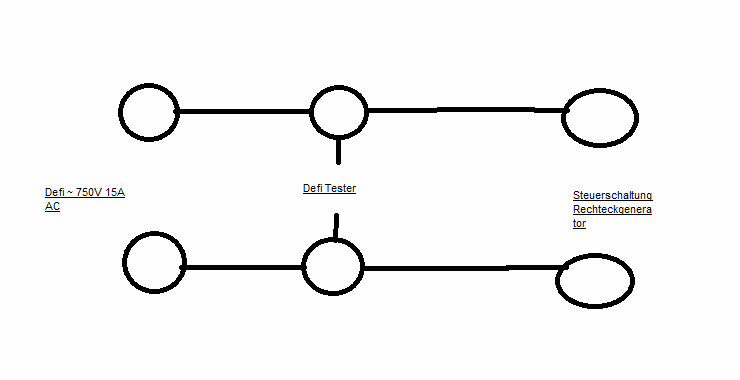

So habe mal versucht auf die schnelle eine Skitze zu machen.

Autor: Harald Wilhelms (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Rene schrieb:

> Defibriolator ansteuern. Dieser löst bei Herzkammerflimmern aus ( AC Ca.
> 750V 15A ).

11kW in den Körper pumpen? Das sieht für mich eher nach einem
Devitalisator aus. Zumindest wirds dann sehr nach verbranntem
Fleisch riechen. :-(
Gruss
Harald

Autor: Rene (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Also laut Wikipedia liegen bei 360J abgabe Leistung an den Patienten.
c.a.750V 15A an aber nur für c.a. 25 ms.
Und wenn diese Spannung mir in die Steuerschaltung des Recheckgenerators
rein geht, dann denke ich ist der hin.
Dachte an eine Auskopplung mit 1:1 Trenntravo und dann 2 Z-Dioden
gegenpolig als biphasige Spannungsstabiliesierung auf c.a. 3 V.
Gruß René
