[V] LVDS-Adapter für Beagleboard XM / Pandaboard (Platine)

[Robert B. (robertb)]

Hi!

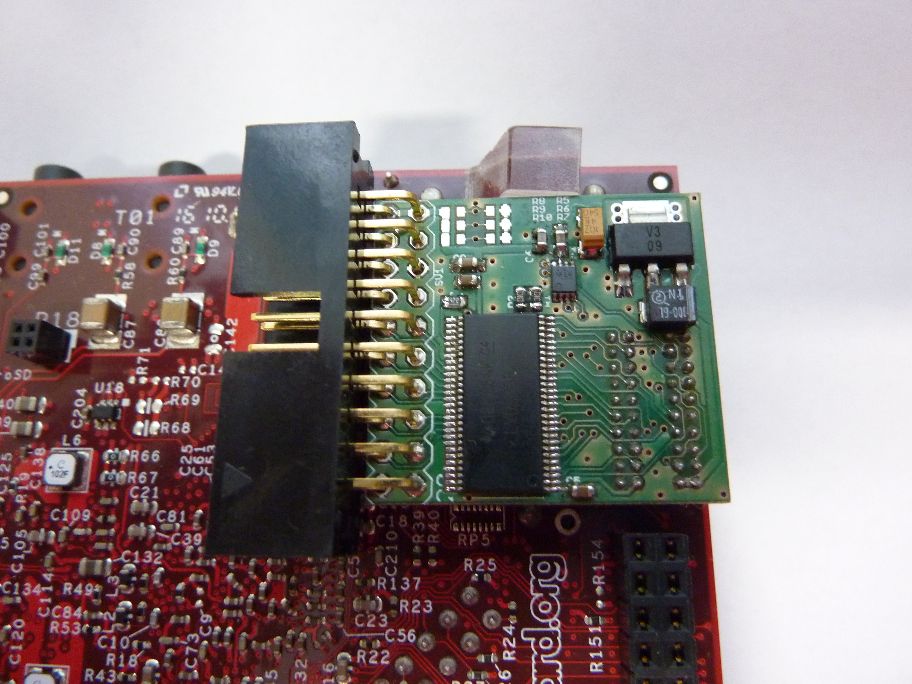

Ich habe eine kleine Erweiterungsplatine für das Beagleboard XM fertigen
lassen. Diese ermöglicht den Anschluß von Displays mit seriellem
LVDS-Interface (aus alten Laptops oder als Ersatzteile gekauft).

Die grundsätzliche Schaltung habe ich von http://bb-lvds.blogspot.com/
übernommen. Die Belegung des Anschlusssteckers ist identisch. Allerdings
habe ich zusätzlich noch den I2C2 mit einen Levelshifter herausgeführt,
so dass die EDID-Informationen eines möglicherweise auf dem Display
vorhandenen EEPROM ausgelesen werden können.

zur Bestückung braucht man noch eine ruhige Hand,

1x LM1117-3,3V
1x TI SN75LVDS83B
1x TI TXS0102
2x 2x10 50mil Stiftleiste
1x 2x10 100mil Stiftleiste/Buchsenleiste ö.ä.

und ein bisschen Hühnerfutter in 0402 und 0603 (Kondensatoren und
Widerstände).

ACHTUNG: Da ich nicht das Linux-Genie bin habe ich den Adapter selber
noch nicht testen können. Ich liefer zu den Platinen den Schaltplan und
das Boardlayout mit. Damit könnt ihr das selber noch mal prüfen und auch
erweitern wenn ihr wollt.
Ich würde mich freuen wenn dann einer der Käufer eine Anleitung
einstellt die erklärt was man alles im Bootloader oder woanders anpassen
muss!

Also: AUSSCHLUSS JEDWEDER HAFTUNG!

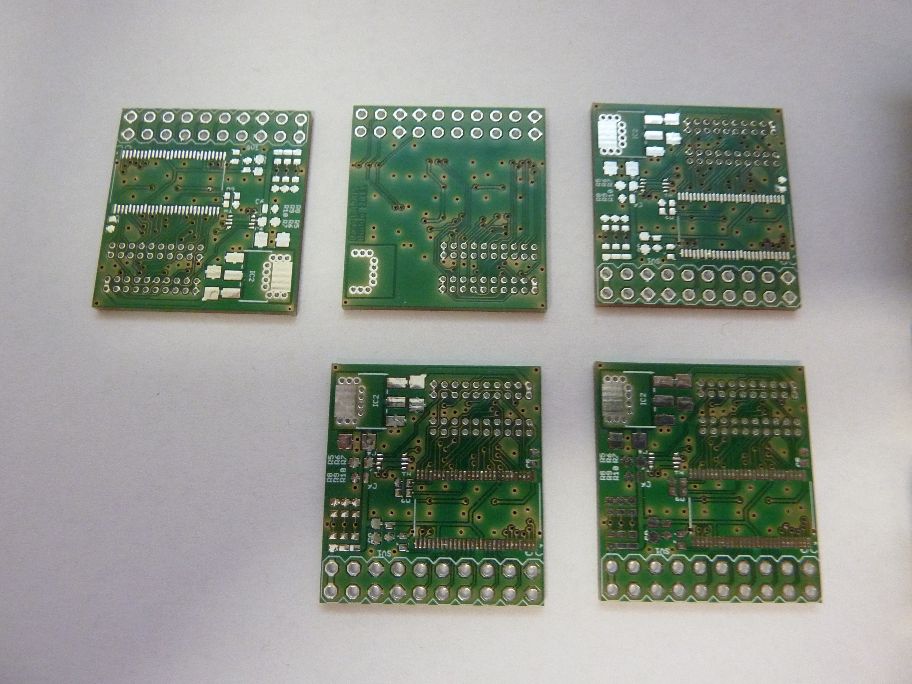

Für die Platinen hätte ich gerne eine "Schutzgebühr" von 5 Euro zzgl.
1,10 Versandkosten für einen Versand im Polsterumschlag. das geld könnt
ihr mir per Paypal oder Überweisung zukommen lassen. Ich habe insgesamt
4 Platinen zu vergeben.

Grüße
Robert

[Tobi (Gast)]

Hi, tolle Idee. Hast du das mittlerweile hinbekommen? Auf Glück bestelle
ich mir so eine Platine nicht, wenn dann sollte sie schon bewiesen
funktionieren...

[Robert B. (robertb)]

Hi!

Ich habe noch zwei Platinen zu vergeben. Von den bisherigen Käufern
kamen keine Beschwerden.

Grüße
Robert

[fcarlo (Gast)]

Hi Robert,

could you please sell me 2 of those board (payment via paypal or
whatever you prefer)?
Please contact me at cfaceni_at_gmail.com or be so kind to leave me your
email.
Thanks in advance

Carlo

Robert B. schrieb:
> Hi!
>
> Ich habe noch zwei Platinen zu vergeben. Von den bisherigen Käufern
> kamen keine Beschwerden.
>
> Grüße
> Robert

[Markus (Gast)]

Hallo Robert,

ich hätte Interesse an solchen Leiterplatten. Hast Du noch welche ?
Kontakt markus.fray(at)t-online.de

Danke !
Markus
