B3370V Lüfterstuerung
Autor: Karl H. (hardware_freak)
Datum:
Angehängte Dateien:
Diesen Beitrag bewerten:
▲ lesenswert
▼ nicht lesenswert
Hallo,

ich wollte den B3370 zum steuern eines 12V Lüfters nehmen. Input wären
12V.

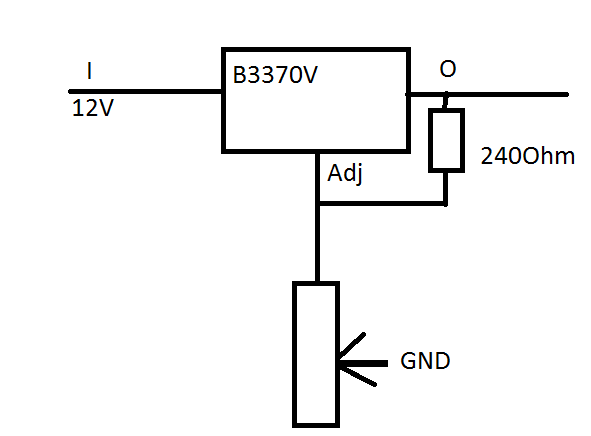

Nun habe ich einfach mal gegooglt und folgendes Aufbau versucht (sioehe
Anhang)

Sorry, das es Paint ist.

Ich habe an GND und dem Out gemessen und hatte ca 12V aus, egal wie der
Poti eingestellt war.

Danke für eure Hilfe!

Beitrag melden Bearbeiten Thread verschieben Thread sperren Thread löschen Markierten Text zitieren Antwort Antwort mit Zitat
Re: B3370V Lüfterstuerung
Autor: Ingo Wendler (ingo_w)
Datum:
Diesen Beitrag bewerten:
▲ lesenswert
▼ nicht lesenswert
Das der 3370 für negative Spannungen ist, weist Du?
mfG ingo

Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat
Re: B3370V Lüfterstuerung
Autor: Alex (Gast)
Datum:
Diesen Beitrag bewerten:
▲ lesenswert
▼ nicht lesenswert
Du musst + an GND und - an In legen. Der IC ist für negative Spannungen.

Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat
Re: B3370V Lüfterstuerung
Autor: Jens G. (jensig)
Datum:
Diesen Beitrag bewerten:
▲ lesenswert
▼ nicht lesenswert
> ....  Der IC ist für negative Spannungen.

Jetzt nicht mehr ...

Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat
Re: B3370V Lüfterstuerung
Autor: Karl H. (hardware_freak)
Datum:
Diesen Beitrag bewerten:
▲ lesenswert
▼ nicht lesenswert
Heißt er ist kaputt? Wenn ja, ich habe noch einen hier, würde der
funktionieren wenn cih die Schaltung oben nehme und GND und +
vertausche?

Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat
Re: B3370V Lüfterstuerung
Autor: Jörg Wunsch (dl8dtl) (Moderator) Benutzerseite
Datum:
Diesen Beitrag bewerten:
▲ lesenswert
▼ nicht lesenswert
Karl Henrichter schrieb:
> Heißt er ist kaputt?

Probieren geht über studieren.  Hängt wohl vor allem davon ab, wie
viel Strom deine Spannungsquelle in der Lage war, durch das Teil
hindurch zu treiben.

Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat
