Forum: PC-Programmierung Impuls erzeugen


Announcement: there is an English version of this forum on EmbDev.net. Posts you create there will be displayed on Mikrocontroller.net and EmbDev.net.
Autor: Matthias Leitner (mleitner)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo!

Ich muss zurzeit eine Möglichkeit finden, einen extrem kurzen Impuls zu
erzeugen (am besten <4ns). Noch dazu soll es schnell und einfach gehen.

Ich bin zurzeit noch beim Brainstorming und mir ist folgende Idee
gekommen (ich bin mir nicht sicher obs funktioniert, darum wollte ich
einfach mal fragen):
-einfach über eine Schnittstelle am PC einen Impuls ausgeben

Jetzt bin ich mir aber sehr unsicher, ob das funktioniert..

Hat jemand eine Idee dazu?

Lg

Autor: Frank (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Las mal rechnen: 4ns ... 1ns entspräche einer Periode von 1 GHz, 4 ns
dann 250 MHz.

Mit einem PC halte ich das (womöglich noch unter Windows) für schwer
machbar. Ich würde eher eine externe TTL/CMOS-Logik (Zähler/Teiler,
Schieberegister oder Monoflop) dafür verwenden, die evtl. durch eine
Schnittstelle zum PC parametriert und ausgelöst wird ...

Autor: Matthias Leitner (mleitner)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ok danke für die Antwort!

Autor: Guido C. (guidoanalog)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

vielleicht findest Du hier Beitrag "Rechtecksignal mit Signalflanken < 1 ns erzeugen."
die passende Anregung. Stichwort: ECL

Mit freundlichen Grüßen
Guido

Autor: W.S. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Matthias Leitner schrieb:
> Ich muss zurzeit eine Möglichkeit finden, einen extrem kurzen Impuls zu
> erzeugen

Und was für eine Art Impuls soll das bittesehr sein?
- ein geistiger Impuls (nennt man auch ne Anregung..)
- ein Impuls im physikalischen Sinne (Kraftstoß..)?
- ein Stromstoß (wieviel Ampere im Scheitelpunkt)?
- oder was ?

Du bist sehr ungenau in deinen Formulierungen. Du hättest genausogut
auch nen Einzeiler schreiben können:
 "I have a problem, please advice"

Was also soll es werden und wozu?

W.S.

Autor: Frank L. (hermastersvoice)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
hab doch Verständnis, er hat so viel mit Gehirnstürmen zu tun dass kein
Platz für eine ausgearbeitete Frage war.

Autor: Matthias Leitner (mleitner)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Guido C. schrieb:
> vielleicht findest Du hier Beitrag "Rechtecksignal mit Signalflanken < 1 ns
erzeugen."
> die passende Anregung. Stichwort: ECL

Danke für die Information! Ich werde es mir mal näher anschauen.


W.S. schrieb:
> Und was für eine Art Impuls soll das bittesehr sein?

Na was glaubst du wenn ich sage ich habe überlegt einen Impuls über eine
Schnittstelle auszugeben?
Bestimmt einen geistigen...


Dass damit ein elektrischer Impuls gemeint ist ist ja wohl klar wenn ich
von einer PC Schnittstelle rede. Zumindest hatte sonst keiner ein
Problem die Frage zu verstehen.

Weitere Spezifikationen habe ich nicht gemacht da ich keine
Einschränkung von den Ideen wollte (recht viel mehr außer Strom und
Spannung kommt von einer PC Schnittstelle nicht raus).

Und wie ich bereits in der Frage formuliert habe, ist es eine "Idee".
Mir ist nur der Gedanke gekommen und da ich in dieser Hinsicht noch
nicht so viel Erfahrung habe öffnete ich hier diesen Thread um
Informationen zu bekommen, ob das funktioniert und welche Möglichkeiten
ich habe.

Autor: MyName (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich habe mal einen einstellbaren Kammgenerator gemacht, auch mit dem
bereits beschriebenen Avalance-Durchbruch. Tr+ Tf waren da 100ps!
Amplitude um die 7V an 50Ohm.

Das größte Bauteil was es dabei zu beherrschen gab,war die Platine
selbst.
Schau mal mit was für Frequenzen Du es überschlagsweise zu tun hast :-)
Jeder mm an Platine wird Dir Dein Signal beeinflussen.

Autor: Matthias Leitner (mleitner)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
MyName schrieb:
> Jeder mm an Platine wird Dir Dein Signal beeinflussen.

Ja genau das ist meine Sorge. Ich habe mich schon über Schaltungen, die
den Avalanche Durchbruch nutzen, informiert.
Diese würden genau meinen Anforderungen entsprechen, wären nicht so
teuer und "einfach" zu bauen...wäre da nicht das Problem mit den hohen
Frequenzen.

Da ich noch nie HF Schaltungen entwickelt habe und generell mir noch die
Erfahrung in der HF Technik fehlt bin ich mir nicht so sicher ob es eine
gute Idee ist, wenn ich so eine Schaltung baue.

Autor: Robert L. (lrlr)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>Diese würden genau meinen Anforderungen entsprechen, ......wäre da nicht
>das Problem mit den hohen
>Frequenzen.

nonaned..

du willst/brauchst ein kurzes Signal und hast "angst" wegen der hohen
Frequenzen???

(in diesem  Teil des Forums, lautet die Antwort auf so eine Frage: Kauf
dir ein "C Buch")...

;-)

Autor: Purzel (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>Da ich noch nie HF Schaltungen entwickelt habe und generell mir noch die
Erfahrung in der HF Technik fehlt bin ich mir nicht so sicher ob es eine
gute Idee ist, wenn ich so eine Schaltung baue.

Genau. Es ist keine gute Idee. Nach ein paar Jahren Erfahrung in
Hochfrequenznaehe kann man beginnen drueber nachzudenken.

Autor: Abdul K. (ehydra) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Es gibt da gewisse Experten. Wenn du also genug Geld hast, kontaktiere
die. John Larkin z.B.

Autor: Reinhard Kern (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

schon die Tatsache, dass du meinst, "elektrisch" wäre eine exakte
Angabe, zeigt, dass du massiv unterqualifiziert bist. Es ist schon ein
Unterschied, ob ich ein Logiksignal im Milliwattbereich auf dem
Oszilloskop sehen will oder einen Blitzeinschlag mit 1 Mio Volt erzeugen
oder einen NEMP-Impuls im Terawattbereich, um ein komplettes
Kampfflugzeug zu testen... sind alles elektrische Impulse.

Also 1V an 50 Ohm mit 4ns wäre eine brauchbare Angabe.

Gruss Reinhard

Autor: Martin Maurer (capiman)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Anders herum: Was willst Du denn mit dem Impuls anfangen?
Soll es ein Impuls sein, den der PC steuert? Soll er immer
wieder kommen (zyklisch) und der PC schaltet ihn ein und
wieder aus? Oder sollte der PC nur als Generator des Impulses
dienen und steuert den Impuls gar nicht?

Autor: Blueberry (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

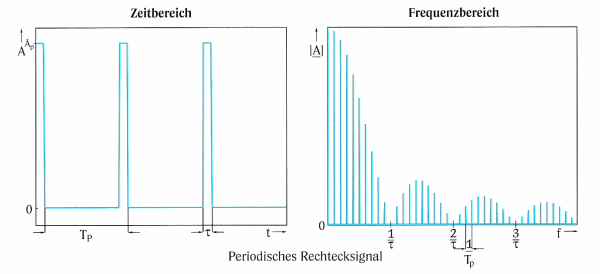

Um es noch etwas zu ergänzen...

Autor: branadic (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hier handelt es sich wohl um die Fortführung dieser Diskussion:

Beitrag "Impuls erzeugen"

branadic

Autor: Rolf Magnus (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Purzel schrieb:
>>Da ich noch nie HF Schaltungen entwickelt habe und generell mir noch die
> Erfahrung in der HF Technik fehlt bin ich mir nicht so sicher ob es eine
> gute Idee ist, wenn ich so eine Schaltung baue.
>
> Genau. Es ist keine gute Idee.

Warum? Was passiert denn schlimmes, wenn es nicht paßt? Explodiert es?
Treten giftige Gase aus? Kann er einen tödlichen Stromstoß bekommen?

> Nach ein paar Jahren Erfahrung in Hochfrequenznaehe kann man beginnen
> drueber nachzudenken.

Aha. Du denkst also, man sollte sowas erst dann zum ersten mal tun, wenn
man es schon seit Jahren tut? Wie bekommt man denn "ein paar Jahre
Erfahrung in Hochfrequenznähe", ohne mit Hochfrequenz in Berührung zu
kommen?

Reinhard Kern schrieb:
> schon die Tatsache, dass du meinst, "elektrisch" wäre eine exakte
> Angabe, zeigt, dass du massiv unterqualifiziert bist. Es ist schon ein
> Unterschied, ob ich ein Logiksignal im Milliwattbereich auf dem
> Oszilloskop sehen will oder einen Blitzeinschlag mit 1 Mio Volt erzeugen
> oder einen NEMP-Impuls im Terawattbereich, um ein komplettes
> Kampfflugzeug zu testen... sind alles elektrische Impulse.

Hmm, ich kenne wenige standard-PC-Schnittstellen, die dafür gebaut sind,
einen Blitzschlag oder eine Atombomen-Explosion auszulösen. Auch halte
ich es eher für unwahrscheinlich, daß jemand, der ein Kampfflugzeug
gebaut hat und das jetzt mal testen will, hier im Forum nachfragt, wie
er die dafür nötigen Impulse erzeugt.

Autor: Robert L. (lrlr)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
> ich kenne wenige standard-PC-Schnittstellen,

welche die 50 bis 100V erzeugen, gibt es auch nicht..

Autor: branadic (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wie wäre es, den AvalanchePulser nach AN94 (Linear Technology) so zu
verändern, dass das Triggersignal vom PC kommt?

branadic

Autor: Matthias Leitner (mleitner)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Reinhard Kern schrieb:
> schon die Tatsache, dass du meinst, "elektrisch" wäre eine exakte
> Angabe, zeigt, dass du massiv unterqualifiziert bist. Es ist schon ein
> Unterschied, ob ich ein Logiksignal im Milliwattbereich auf dem
> Oszilloskop sehen will oder einen Blitzeinschlag mit 1 Mio Volt erzeugen
> oder einen NEMP-Impuls im Terawattbereich, um ein komplettes
> Kampfflugzeug zu testen... sind alles elektrische Impulse.

Nachdem ich unter "PC Programmierung" gepostet habe und nach einer Art
gefragt habe, einen Impuls über eine PC Schnittstelle auszugeben, fallen
ja Blitzeinschlag und NEMP- Impuls weg (korrigiere mich bitte wenn ich
falsch liege, aber meines Wissens gibt es keine PC Schnittstelle die
einen derartigen Impuls erzeugen kann..).

Außerdem glaube ich kaum, dass du mich als "massiv unterqualifiziert"
bezeichnen kannst. Du kennst mich nicht und hast keine Ahnung was ich
mache.

Martin Maurer schrieb:
> Anders herum: Was willst Du denn mit dem Impuls anfangen?
> Soll es ein Impuls sein, den der PC steuert? Soll er immer
> wieder kommen (zyklisch) und der PC schaltet ihn ein und
> wieder aus? Oder sollte der PC nur als Generator des Impulses
> dienen und steuert den Impuls gar nicht?

Der PC sollte nur als Generator dienen. Ob jetzt nur ein einzelner
Impuls erzeugt wird oder ob er zyklisch ist, ist nicht so wichtig.


Rolf Magnus schrieb:
> Aha. Du denkst also, man sollte sowas erst dann zum ersten mal tun, wenn
> man es schon seit Jahren tut? Wie bekommt man denn "ein paar Jahre
> Erfahrung in Hochfrequenznähe", ohne mit Hochfrequenz in Berührung zu
> kommen?

Die Schaltung werde ich jetzt aufbauen und auf alle Fälle testen. Ich
bin nur schon am überlegen was ich als Nächstes probieren
soll/kann/werde, falls die Avalanche Schaltung nicht funktioniert (also
der "Worst Case").

branadic schrieb:
> Wie wäre es, den AvalanchePulser nach AN94 (Linear Technology) so zu
> verändern, dass das Triggersignal vom PC kommt?

Das schau ich mir mal genauer an, hört sich gut an.

Autor: Abdul K. (ehydra) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Nach der hiesigen Nomenklatura ist dann dein PC die Triggerquelle und
das was du gerade baust der Generator. Danach wird ein Anpaßnetzwerk
kommen und danach dein Testobjekt. Amis nennen das dann Target.

Autor: Lukas K. (carrotindustries)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Mein Vorschlag:
Eine RS232-Handshakeleitung mit Dioden und Vorwiderstand auf 0...5V
klemmen; dann ein TTL-2xPECL-Pegelwandler, ein Signal um die gewünschten
4ns verzögern (langes Kabel oder Gatterkette/delayline) und dann auf ein
PECL-XOR-Gatter. Bei jedem Umschalten der Handshakeleitung tut's dann
nen 4ns-Puls mit einer Amplitude von 0.5 bis 1V, je nach Beschaltung.

Autor: branadic (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Lukas K. schrieb:
> Bei jedem Umschalten der Handshakeleitung tut's dann
> nen 4ns-Puls mit einer Amplitude von 0.5 bis 1V, je nach Beschaltung.

Das ist nur Faktor 100 kleiner als das, was hier von ihm gefordert
wurde:

Beitrag "Impuls erzeugen"

Da man sich auch mit 10-50V vorerst zufrieden geben würde passt der
Vorschlag mit PC getriggertem Avalanche Pulser geradezu perfekt und
erfordert auch nicht sehr viele Bauteile, sodass auch die Kosten gering
bleiben. Zudem sind alle wertvollen Hinweise (auch bebildert) dazu
bereits gegeben worden, sodass auch ohne tiefgreifende HF-Kenntnisse der
Erfolg nahezu gewiss ist.

branadic

Autor: Lukas K. (carrotindustries)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Scheint so, als wolle der TO TDR machen. Doch frage ich mich, wie dann
der Aufbau aussehen soll. Die meinetwegen 20V, die man ins Kabel bläst,
wollen auch gemessen werden. Um was ernsthaftes messen zu können wird
man ein Skop von >500MHz Bandbreite benötigen. Diese haben dann meistens
50 Ohm-Eingänge, die nur wenige Volt aushalten. So spontan würde mir
noch ein Richtkoppler einfallen, um den Sendepuls vom Skop
fernzuhalten...

So lange wir nicht wissen, mit was der TO messen will, stochern wir noch
im Trüben...

Autor: Matthias Leitner (mleitner)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Messen möchte ich mit einem Oszilloskop.

Wie bereits gesagt wurde können Oszis mit einer Bandbreite >500MHz nur
wenige Volt am Eingang aufnehmen.
Um den Eingang nicht zu beschädigen hab ich an einen Dämpfer oder, wie
Lukas K. schon gesagt hat, an einen Richtkoppler gedacht.

Autor: Noname (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Manchmal komme ich mir vor wie in einem Quiz.
Der Thread ist jetzt knapp 10 Tage alt,
bis dann erraten wird, was der TO überhaupt machen will...
Was spricht dagegen, dies gleich in das Anfangsposting zu schreiben,
damit mögliche Antworten gleich viel zielgerichteter
gegeben werden können?

Autor: Lukas K. (carrotindustries)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hmm, das mit dem Richtkoppler könnte den Haken haben, dass so ein Step
recht breitbandig ist. Hast du es eigentlich schonmal ausprobiert? Für
erste gehversuche reicht ein 74HC* Gatter durchaus aus.

BTW: Nen Step tut's auch, dann braucht man sich um die 4ns keine
Gedanken zu machen.

Autor: Abdul K. (ehydra) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Lukas K. schrieb:
> Mein Vorschlag:
> Eine RS232-Handshakeleitung mit Dioden und Vorwiderstand auf 0...5V
> klemmen; dann ein TTL-2xPECL-Pegelwandler, ein Signal um die gewünschten
> 4ns verzögern (langes Kabel oder Gatterkette/delayline) und dann auf ein
> PECL-XOR-Gatter. Bei jedem Umschalten der Handshakeleitung tut's dann
> nen 4ns-Puls mit einer Amplitude von 0.5 bis 1V, je nach Beschaltung.

RS232 ergibt dann aber relativ zu ns schon enorm Jitter. Der PC machts
dann noch schlimmer. Daran sollte man denken. Wer weiß was er messen
will. Raten wir mal weiter.

Autor: Lukas K. (carrotindustries)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Abdul K. schrieb:
> RS232 ergibt dann aber relativ zu ns schon enorm Jitter

Na und? Dann triggert man eben auf den Pegelwechsel an der
RS232-Leitung.

Autor: Abdul K. (ehydra) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Das nützt nichts, da die Slew-rate zusammen mit dem Rauschen die
Zeitauflösung begrenzt.

Antwort schreiben

Die Angabe einer E-Mail-Adresse ist freiwillig. Wenn Sie automatisch per E-Mail über Antworten auf Ihren Beitrag informiert werden möchten, melden Sie sich bitte an.

Wichtige Regeln - erst lesen, dann posten!

  • Groß- und Kleinschreibung verwenden
  • Längeren Sourcecode nicht im Text einfügen, sondern als Dateianhang

Formatierung (mehr Informationen...)

  • [c]C-Code[/c]
  • [avrasm]AVR-Assembler-Code[/avrasm]
  • [code]Code in anderen Sprachen, ASCII-Zeichnungen[/code]
  • [math]Formel in LaTeX-Syntax[/math]
  • [[Titel]] - Link zu Artikel




Bild automatisch verkleinern, falls nötig
Bitte das JPG-Format nur für Fotos und Scans verwenden!
Zeichnungen und Screenshots im PNG- oder
GIF-Format hochladen. Siehe Bildformate.
Hinweis: der ursprüngliche Beitrag ist mehr als 6 Monate alt.
Bitte hier nur auf die ursprüngliche Frage antworten,
für neue Fragen einen neuen Beitrag erstellen.

Mit dem Abschicken bestätigst du, die Nutzungsbedingungen anzuerkennen.
