Bekommen folgenden Fehler:

FEHLER: Seite 1/1: kein SUPPLY fr impliziten POWER-Pin IC1P VCC

IC1 ist bei mir ein MX232, und an V+ haengt ein Kondensator der
ordnungsmemaess an VCC (5V) haengt!?

Autor: dieter (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

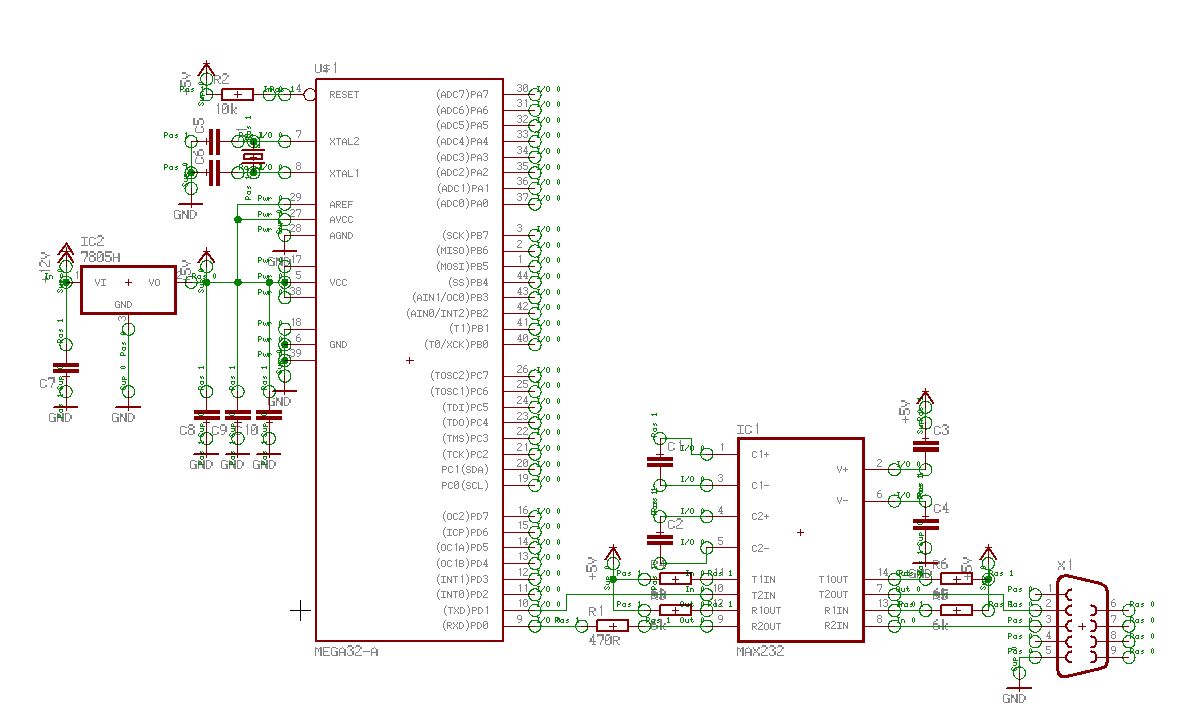

hab hier mal einen screenshoot meiner schaltung gemacht .. evtl hilft
das ..

besen dank!

Autor: Dirk (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi,

klick mal das Invoke Symbol an und dann dein Max232. Der V+ V- Pin ist
nur die interne Ladungspumpe.

Gruß,

Dirk

Autor: dieter (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
aja okay wenn ich invoke clicke kommt da in menu mit max232 und gnd-vcc
als auswahl.
Und dann erscheint im schematic ein ICP1 mit GND und VCC anschluss.

Was ist das denn jetzt genau ?? Seit wann hat/braucht ein MAX232 sowas,
hab das noch nie auf nem Schaltplant mit nem MAX232 gesehen... komisch?

Autor: Hubert.G (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Es hat seine Vorteile wenn man die Stromversorgung von diversen ICs
zusammenlegen kann.
Eagle fragen sind hier im Forum hauptsächlich unter "Platinen" zu
finden (keine Kritik, nur ein Hinweis)

Hubert
