Guten Tag zusammen. Ich habe noch ( 28 Stück ) Laderegler vom Typ: MCP73831T-2ACI/OT SOT23-5 übrig die ich für Stück 45€Cent abgeben kann. Von den PCBs habe ich noch ( 28 Stück ) über. Eine PCB würde ich für 1€/Stück abgeben. + Verpackung und Versand/ Pauschale = 1,95€ Hier der Link zum Datenblatt: http://ww1.microchip.com/downloads/en/DeviceDoc/21984F.pdf Bei Interesse einfach per PN schreiben. Hier die passenden Bauteile die auf Nachfrage für je 5€Cent beigelegt werden können. Ein/Ausgangskondensatoren: Bauform: 0603 Typ: SMD Wert: 4,7µF Zustands/ Anzeige- LEDs: Bauform: 0603 Bauform: SMD Farbe: pink Bauform: 0603 Typ: SMD Farbe: orange Vorwiderstand für die LEDs: Bauform: 0603 Typ: SMD Wert: 470R Widerstände für den Ladestrom: für 500mA: Typ: SMD Bauform: 0603 Wert: 2K für 237mA bzw. 240mA: Bauform: 0603 Typ: SMD Wert: 4,22K für 157,7mA bzw. 160mA: Bauform: 0603 Typ: SMD Wert: 6,34K für 127mA bzw. 130mA Bauform: 0603 Typ: SMD Wert: 7,87K für 100mA Bauform: 0603 Typ: SMD Wert: 10K Hier noch die Formel zum Berechnen des Widerstandes für den zu verwendenden Ladestrom. I-Reg (mA) = 1000V/Rprog(KOhm) Alle aufgelisteten Bauteile sind passend für die im unterenteil ersichtlichen Platine.
:
Bearbeitet durch User
Wie sind die ICs verpackt? Sind sie noch auf dem Gurt?
Die Regler sind in 10er Streifen Verpackt. MFG Fidi
Das Freut mich. Viel Spaß beim Laden der AKKUS. :-)
:
Bearbeitet durch User
Wer will noch mal, wer hat noch nicht. Ich habe wieder ein paar von den Reglern über.
Hallo Fidi, die Lieferung ist gestern wohlbehalten angekommen. Vielen Dank für die unkomplizierte Abwicklung. Grüße, Reiner

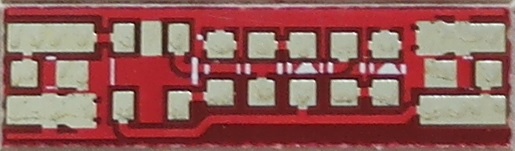

Hallo zusammen. Ich habe mir nun auch ein paar PCBs für den MCP-73831 Laderegler anfertigen lassen. Da die Bauteile schon so klein sind, fällt die Platine nun nicht gerade groß aus. Da streikt schon mal mein alter Scanner und Kamera. ~18mm x ~5mm Stück 1€ Bei Interesse einfach per PN melden. MFG Fidi
:
Bearbeitet durch User
Da die Chips doch etwas warm werden (zumindest bei mir bei 450mA aus dem USB-Port), hätte ich eine großzügigere oder/und doppelseitige Platine mit reichlich Vias neben dem IC empfohlen. Ich habe inzwischen auch eine Schottky-Diode am Eingang, die zu Spannungsabfall führt und damit einen Teil der Verlustleistung abführt. Wenn Du aber nur wenige mA Ladestrom hast, brauchst Du das natürlich nicht. Ansonsten vielen Dank für die prompte und unkomplizierte Lieferung!
@Joerg L. > Da die Chips doch etwas warm werden (zumindest bei mir bei 450mA aus dem > USB-Port), hätte ich eine großzügigere oder/und doppelseitige Platine > mit reichlich Vias neben dem IC empfohlen. Ich habe inzwischen auch eine > Schottky-Diode am Eingang, die zu Spannungsabfall führt und damit einen > Teil der Verlustleistung abführt. > Wenn Du aber nur wenige mA Ladestrom hast, brauchst Du das natürlich > nicht. Danke dir für die gute Info. Also bei der nächsten Version eine Doppelseitige PCB mit Vias unten drunter. Wenn der volle Ladestrom benötigt wird. THX

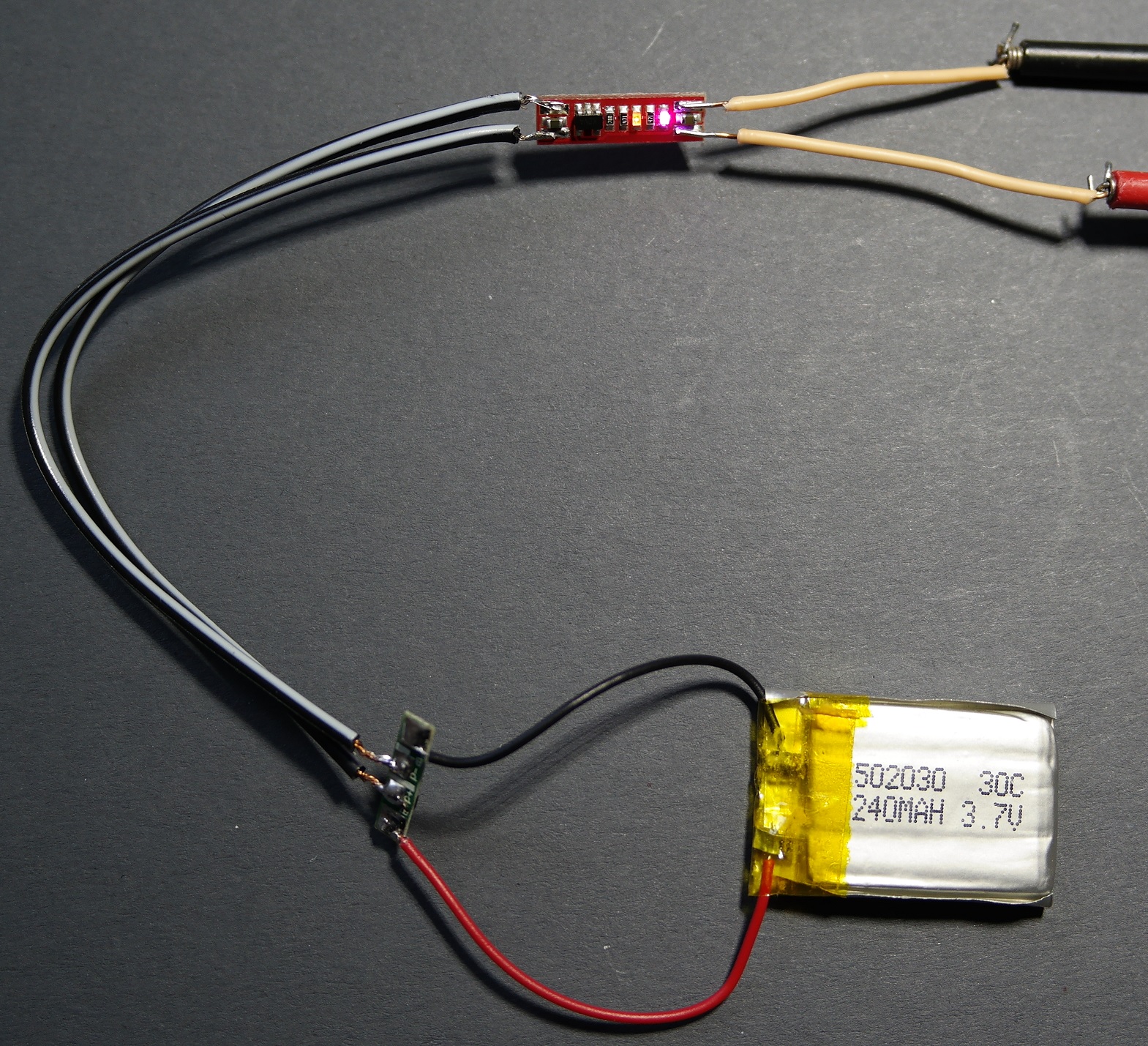

Hier mein kleiner Testaufbau. Direkt vor dem Akku habe ich eine Schutzschaltung angebracht. Falls noch Interesse an ein paar Reglern, Widerständen, Kondensatoren, besteht einfach melden. MFG Fidi PS: Hoffentlich sind bei euch alle Regler und PCBs sowie die Diversen Kondensatoren und Widerstände Sicher und wohlbehalten angekommen.
:
Bearbeitet durch User
Fidi G. schrieb: > > PS: Hoffentlich sind bei euch alle Regler und PCBs sowie die Diversen > Kondensatoren und Widerstände Sicher und wohlbehalten angekommen. Ja die Widerstände... ;) Regler sind schon beinahe alle verbaut und laufen wunderbar. Die PCBs ebenfalls. Danke für die problemlose und vorallem nette Abwicklung.

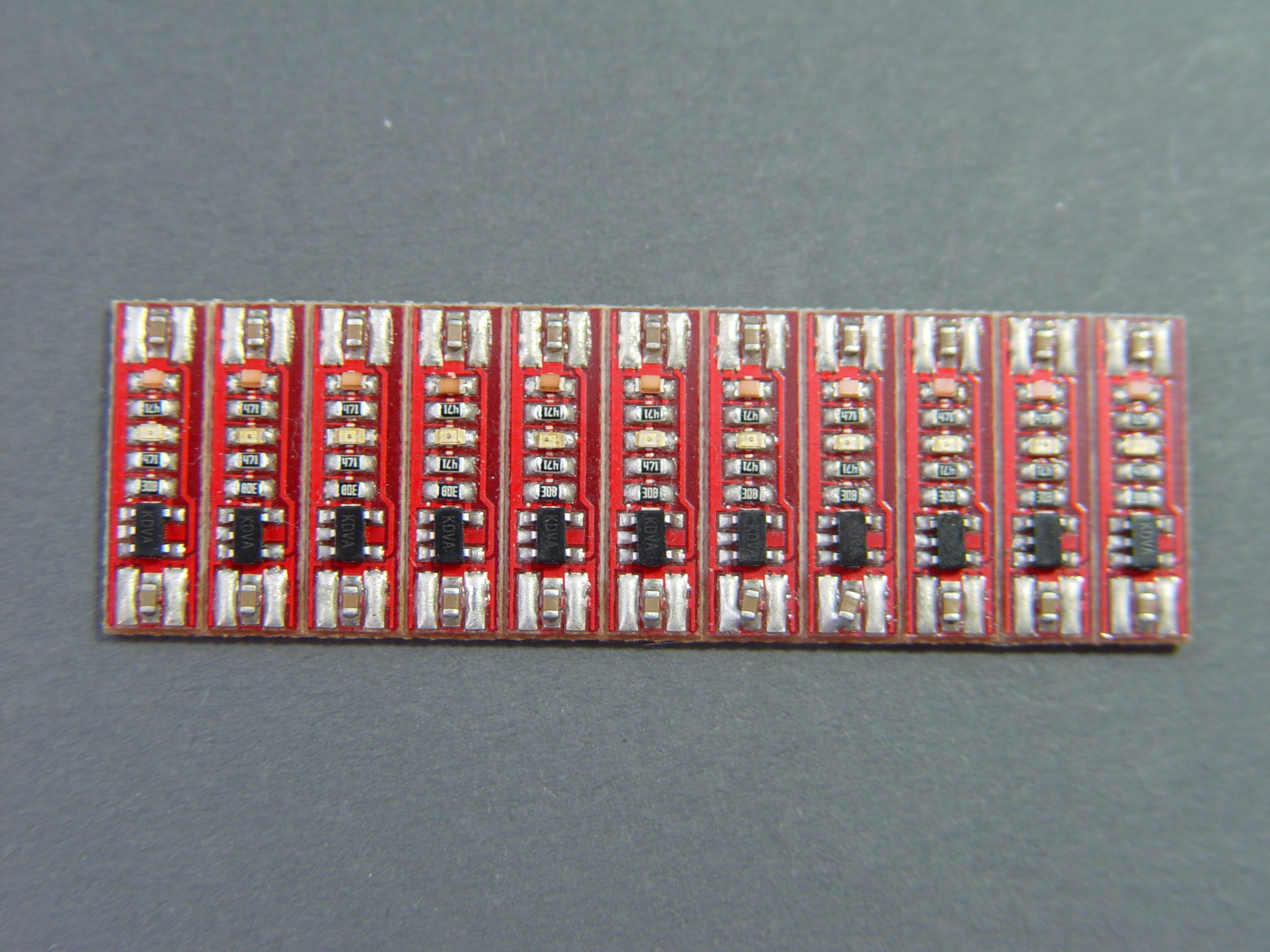

Ich habe heute meinen neuen (Gebraucht erworbenen) Reflow-Ofen aktiviert. Und ein paar von den PCBs bestückt. Und Getestete(500mA)Version. Falls Interesse besteht einfach per PN melden. MFG Fidi
:
Bearbeitet durch User
Meine Laderegler sind auch schon angekommen und warten noch darauf zusammengelötet zu werden. Vielen Dank nochmal. Noch ne Frage: Warum steht auf den 2k-Widerständen 308 und nicht 202?
Jannis N. schrieb: > Noch ne Frage: Warum steht auf den 2k-Widerständen 308 und nicht 202? Gute Frage nächste. Der Wert 2K Stimmt auf jeden fall habe ich nachgemessen. MFG Fidi
:
Bearbeitet durch User
Jannis N. schrieb: > Noch ne Frage: Warum steht auf den 2k-Widerständen 308 und nicht 202? Da steht 30B drauf. Das heit 2.0k siehe: http://www.talkingelectronics.com/projects/ResistorsMadeEasy/SMD-Resistors-EIA-Markings.html

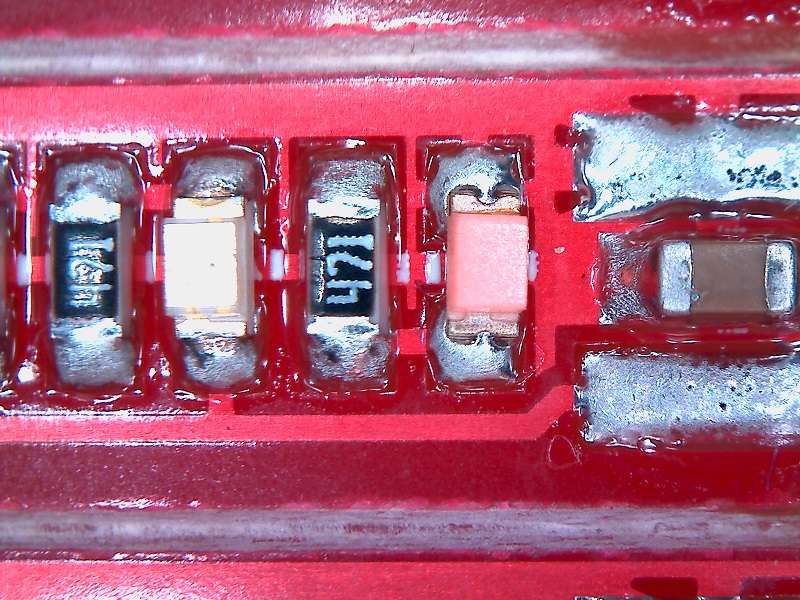

Guten Tag zusammen. Ich habe ein paar von den Regler bestückt und im Ofen backen lassen. Nun ist ein kleines Phänomen aufgetreten. Alle Bauteile sind gerade ausgerichtet und sind meines Erachtens gut verlötet. Bis auf die LEDs diese haben die Eigenschaft das sie sich zur Seite neigen. Ich habe eine Vorahnung. -> Zu viel Lötpaste. Da die Lötstellen auch keine gute Sehne haben. Wäre schön wenn ihr mir Helfen könnt. Gruß Fidi
Das sieht für mich aus als wären die Kontakte schlecht vom Lot benetzt. Evtl. zu kalt beim Relow? Die Lotmenge ist in der tat etwas üppig.
Einhart Pape schrieb: > Reflow zu kalt => Relow - aua ;-) OK. Danke für den Tipp. Mal schauen wie es mit der Temperatur aussieht. Das zu viel Paste drauf ist habe ich mir schon fast gedacht. THX
Ich habe Testweise ein 20ziger Riegel bestückt mit 4 verschiedenen Werten. Die Werte sind: 10K/100mA; 7,87K/127mA; 6,43K/155mA und 4,22K/236mA Die LEDs sitzen zwar noch nicht ganz aber schon besser als zuvor. Falls Interesse besteht einfach eine PN schreiben. Gruß Fidi
Mal so nebenher, kann ich da gleichzeitig eigentlich ne Last dranhängen ?
Dennis S. schrieb: > Mal so nebenher, kann ich da gleichzeitig eigentlich ne Last dranhängen > ? Meinst du gleichzeitig Akku laden und Last am Akku? Das geht, ich habe den MCP73831 bei einem Projekt verwendet und beim Laden nebenher einen StepUp auf +5V am Akku hängen. An den 5V hingen ein PIC18 und ein 128x64 Pixel KS0108 LCD mit Hintergrundbeleuchtung. @Fidi G. Wo lasst du die Platinen eigentlich herstellen?
:
Bearbeitet durch User
Max H. schrieb: > Dennis S. schrieb: >> Mal so nebenher, kann ich da gleichzeitig eigentlich ne Last dranhängen >> ? > Meinst du gleichzeitig Akku laden und Last am Akku? > Das geht, ich habe den MCP73831 bei einem Projekt verwendet und beim > Laden nebenher einen StepUp auf +5V am Akku hängen. An den 5V hingen ein > PIC18 und ein 128x64 Pixel KS0108 LCD mit Hintergrundbeleuchtung. > > @Fidi G. Wo lasst du die Platinen eigentlich herstellen? Ok, cool Was für einen Step Up hast du genommen ?
LT1304-5, das Hauptargument für diesen Regler war der "Low-Battery Detector Active in Shutdown" http://cds.linear.com/docs/en/datasheet/lt1304.pdf
Vielen Dank! Die Teile sind gleich heute angekommen!
Mal 'ne kurze Frage in die Runde. Kann man damit auch LiFePo4 (A123) Zellen laden? Laut Datenblatt kann der Regler ja nur bis 4,2V runter (Eventuell gibt es ja einen Trick). Oder wäre dieser Regler für A123 Overkill und es reicht auch eine der Standardschaltungen mit z.B. LM317? Beste Grüße, Steffen
Max H. schrieb: > > @Fidi G. Wo lasst du die Platinen eigentlich herstellen? Hi Max, ich lasse die PCBs bei der Firma Ätzwerk herstellen. Gruß Fidi PS: Freut mich das alles zur Zufriedenheit und unbeschadet Angekommen ist.
:
Bearbeitet durch User
Hi Steffen. Ich würde den MCP73123 für deinen Akku nehmen. Steffen N. schrieb: > Mal 'ne kurze Frage in die Runde. Kann man damit auch LiFePo4 (A123) > Zellen laden? Ich würde es nicht tun. Gruß Fidi

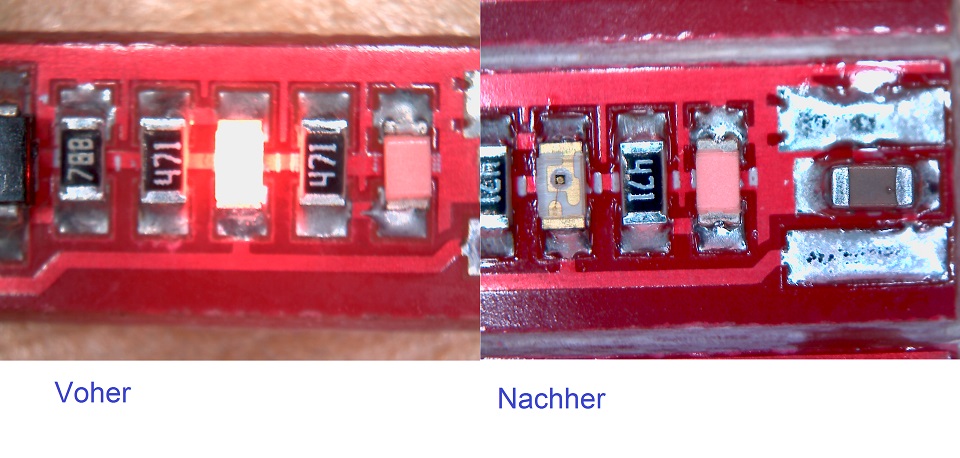

Hi zusammen, ich habe jetzt beim Rakeln eine dünnere Schablone mit reduzierten Pads genommen und die LEDs verrutschen nicht mehr. Alles so weit so gut. Eine Frage habe ich aber schon noch: wie kommt es, dass die Lötpaste sich nicht so schön mit den LEDs verbindet? Denn die Goldanschlüsse so wie auch die nicht vergoldeten Anschlüsse sind nicht gleichmäßig benetzt. Wie kommt das? Dank im Voraus Gruß Fidi Anmerkung: Ich weis, dass sich ein Schreibfehler in das Bild eingeschlichen hat.
:
Bearbeitet durch User

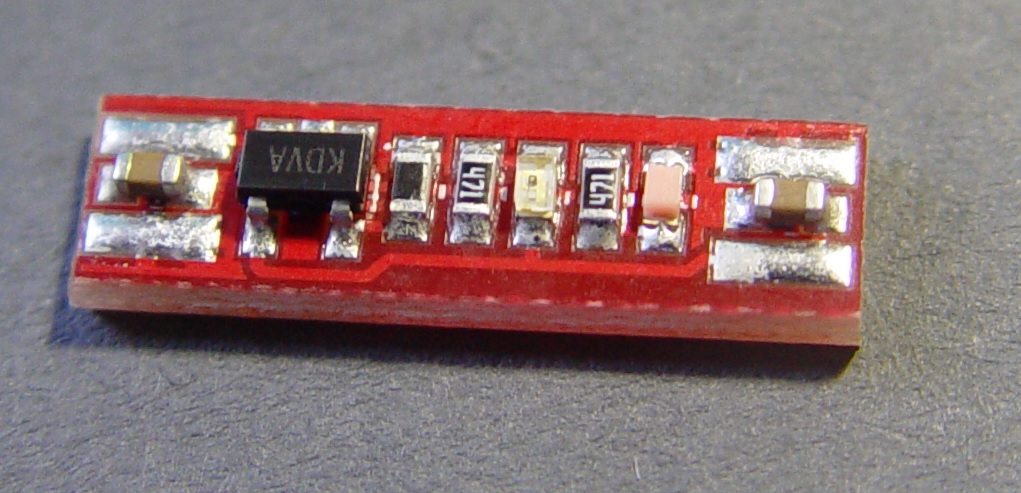

Nun ein kleines Foto wie der Laderegler zusammengebaut aussehen kann.

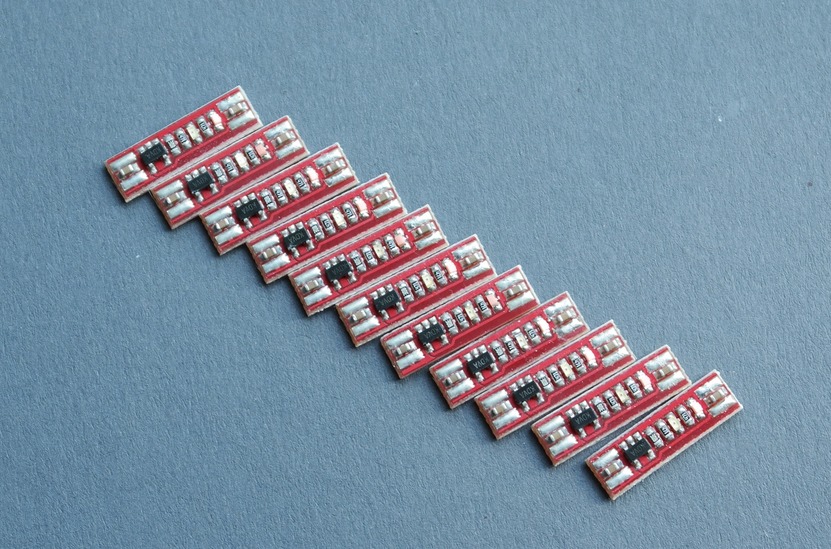

Ich habe noch 11 voll Bestückte mit 500mA ausgestattete Regler über. Da diese beim einrichten von meinem Ofen ein bisschen zu warm geworden sind. ( siehe Bild ) Trotzdem sind sie noch voll Funktionstüchtig. ( Kurz-Testlauf ) Stück für 1,50€ würde ich sagen. +1,95€ Verpackung und Versand
Ich kann euch nun auch einen Multi-Riegel anbieten wo sich 5 verschiedene Werte für den Ladestrom drauf befinden. 100;130;160;240 und 500mA Gruß Fidi
Und weg sind die 11 voll Bestückten. Ein paar voll Bestückte 24ziger Riegel sind noch da. Falls noch jemand Interesse hat? Einfach per PM melden.
:
Bearbeitet durch User

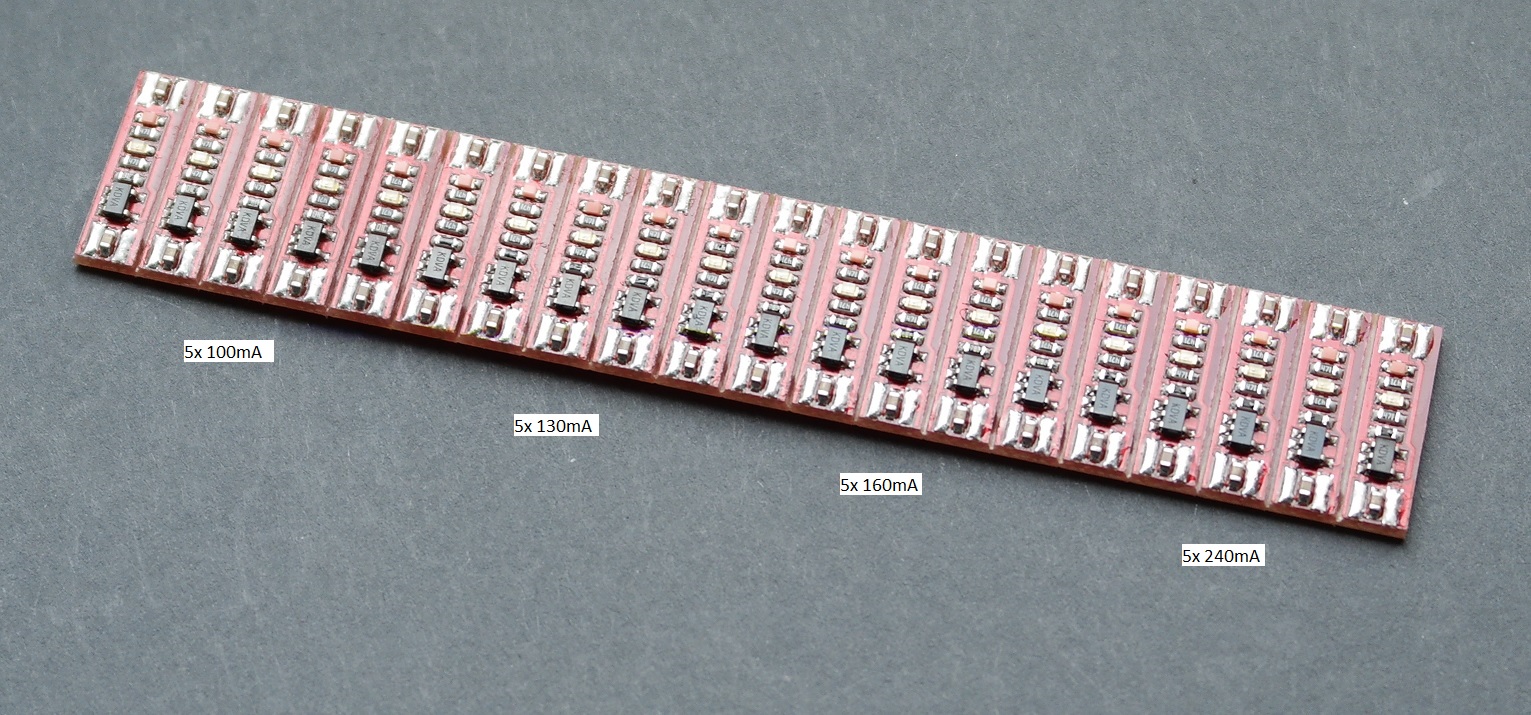

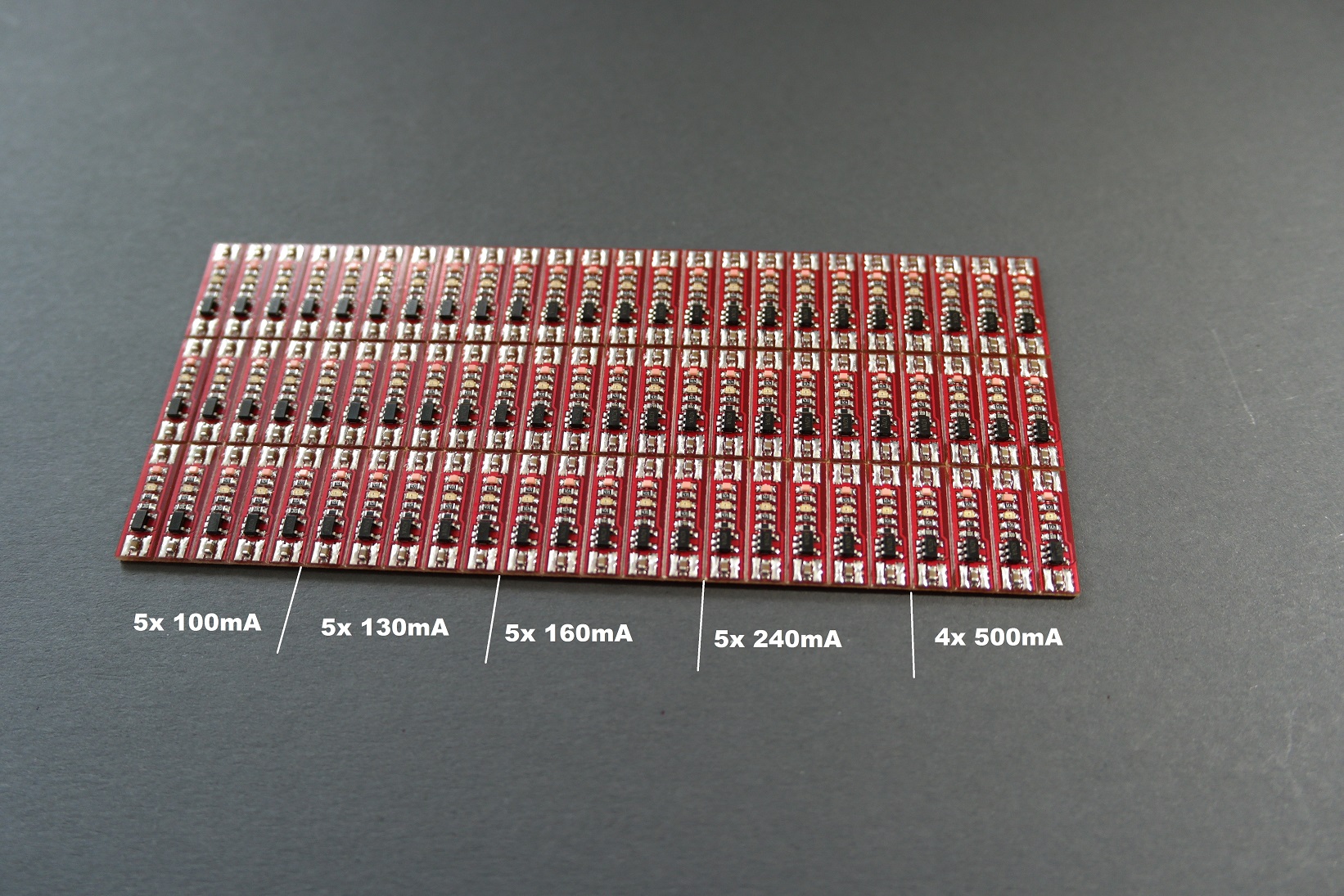

Es ist für euch nun auch ein Multiriegel mit: 5x 100mA 5x 130mA 5x 160mA 5x 240mA 4x 500mA zu haben. Dieser kann auch unterteilt werden. (Bild) Und daher kann ich euch diese auch in kleineren Teilen anbieten.

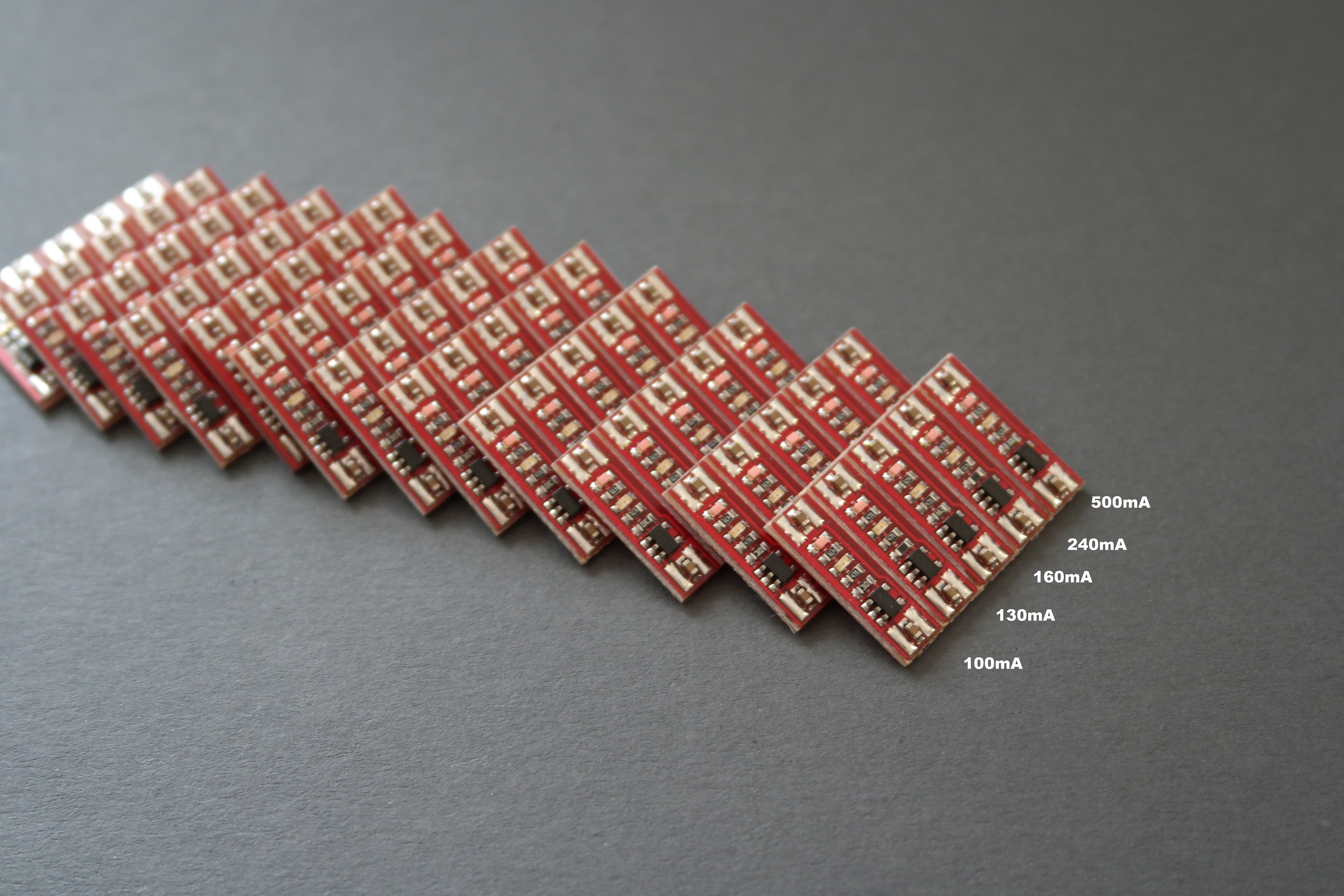

Ich habe die Riegel für eine bessere Veranschaulichung unterteilt. Bei Interesse einfach per PN melden. Gruß Fidi
:
Bearbeitet durch User
Sag mal, wie viele Bilder deiner Platine willste noch posten? Noch dazu in einer solchen Grösse. Was soll der Zweck der besseren Veranschaulichung sein? Ich sehe da nur Mehrere Nutzen seiner kleinen Platine. Mehr nicht. Kein weiterer Informationsgehalt gegenüber den bisherigen Bildern.

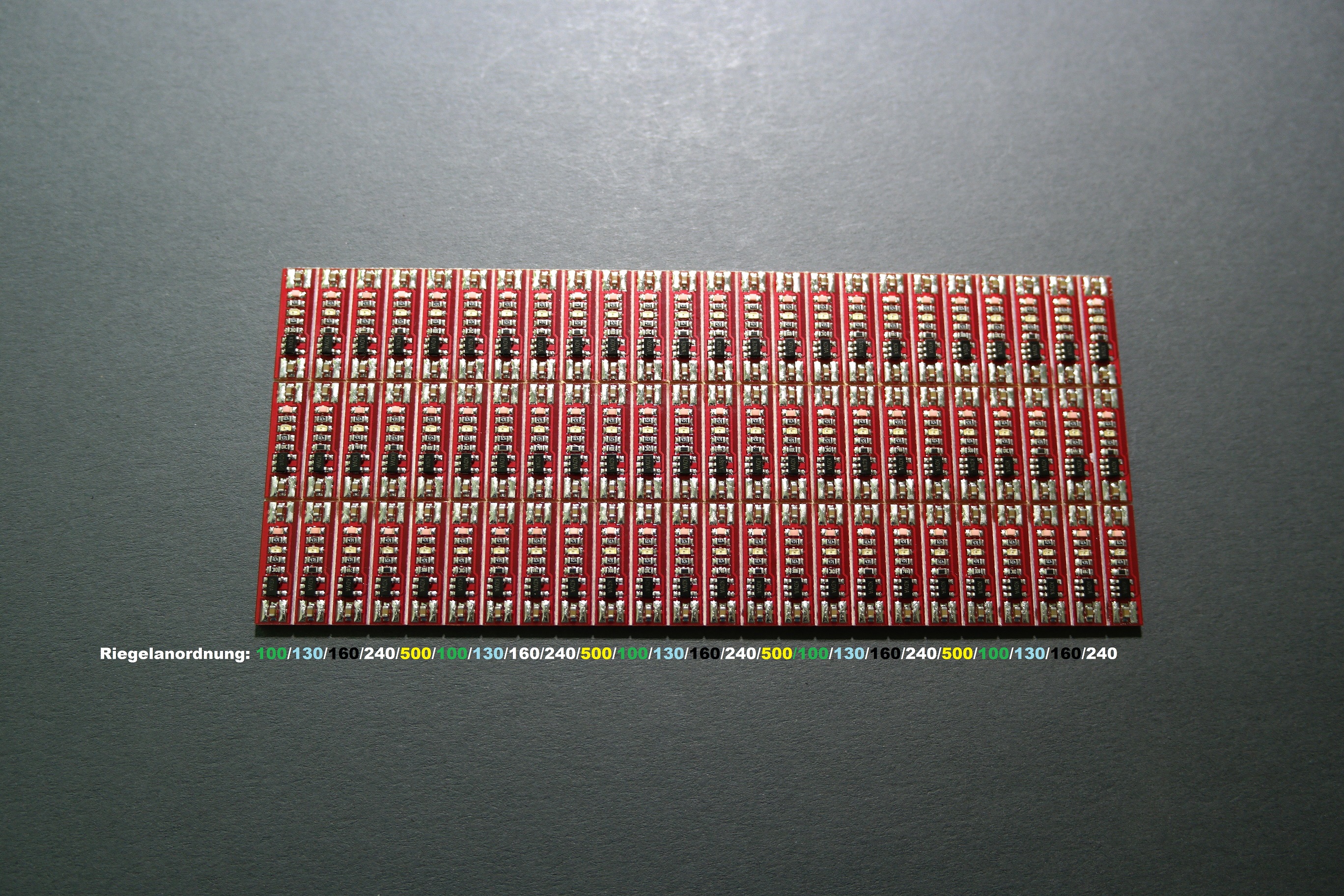

Hallo, die Platine ist zwar gleich, nur die Anordnung der verschiedenen Ladeströme sind unterschiedlich. z.B. 1x einen vereinzelten. oder: z.B. Riegel:24x 500mA oder Riegel:24x 240mA usw. eine andere variante ist: oder: z.B. Riegel: je; 1x 100,130,160,240,500 Gruß Fidi Anmerkung: Wenn es den Anschein hat das ich hier sozusagen einen Bilderspam mache dann soll mir bitte jemand bescheid sagen. Dieses wird dann natürlich sofort unterlassen. Ich wollte eurer Community einen kleinen Gefallen, mit dieser kleinen PCB und dem Regler, tun. Wenn von eurer Seite aus auch kein Interesse mehr an dem Reger und PCBs besteht werde ich diese Entsorgen. Dann hat natürlich auch keiner mehr was davon. Wenn dieses erwünscht ist werde ich dieses natürlich sofort in Kenntnis nehmen.
:
Bearbeitet durch User
Alles super, danke für das Angebot. Es wird ja wie ich sehe auch dankend angenommen. Bilder könnten etwas kleiner sein, sonst aber alles gut.
OK. Ich habe bei den letzten Bildern nicht wirklich auf die Größe geachtet Sorry tut mir leid. Ich werde es mir merken. Welche Bildgröße ist Normal oder zumindest Ausreichend? Bei meinem Bildschirm sieht ein Bild mit 150k winzig aus, so dass ich eine Lupe brauche und eine gute Qualität ist es dann auch nicht mehr. Gruß Fidi PS: Toll das alle die sie bekommen haben, zufrieden sind.
:
Bearbeitet durch User
Drei Stufen für ein gutes Foto: Crop benutzen damit nur das Wesentliche im Bild bleibt (80% Küchentisch bringt wenig Erkenntnisse). Dann Größe auf ein vernünftiges Maß bringen (es müssen keine 20 Megapixel sein). Zuletzt die Jpeg Qualität so weit wie möglich zurücknehmen (leichte Artefakte stören nicht).
Danke dir Einhart, ich werde mich daran gewöhnen müssen. Und hoffentlich kann ich es umsetzen. Gruß Fidi
Es geht in die letzte Runde. 35 Stück sind noch da. Danach gibt's keine mehr. Die PCBs werden auch nicht wieder nachbestellt. Gruß Fidi
Danke noch mal für die rasche Lieferung der zwei Teile. Grüsse Dirk
