Forum: Mikrocontroller und Digitale Elektronik AVR Dragon Dokumente


von Róbert V. (robert_valdimarsson)


Angehängte Dateien:

Lesenswert?

Hallo zusammen,

nachdem ich lange nach einer ordentlichen Dokumentation zum Dragon
gesucht habe, habe ich mich entschlossen, die Webseite von Atmel selbst
zu einem les- und druckbaren PDF zu formatieren.

Ironischerweise verfügt der Dragon, der eigentlich als Einsteigermodell
gedacht ist, nicht über ein ordentliches Handbuch. Und bei der Suche
nach so etwas, wurde in den Foren immer wieder darüber geklagt.

Außerdem habe ich für alle unterstützten PDIP-MCUs Verbindungskarten
gemacht, die (ohne JTAG) auf eine Dopelseite passen (die man dann zB
laminieren und sich immer danebenlegen kann).

Die Device Connection Sheets in der Bedienungsanleitung auf der
Atmel-Webseite sind leider nicht vollständig und etwas unübersichtlich,
deswegen habe ich alles anhand der Datenblätter überprüft und
vervollständigt.

Zu jeder der Dateien ist noch die Libre-Office-Rohdatei dabei, die nach
belieben verändert werden kann.

Klar findet man das alles bei Atmel auf der Webseite und in den
Datenblättern der jeweiligen MCU, aber wer gerne ein ordentliches
Handbuch haben möchte, wie ich, ist damit wohl besser bedient.
Vielleicht kann sich jemand dadurch die Mühe ersparen.

Wer Fehler findet, möge mich bitte kontaktieren.

Divide et impera,
Róbert

: Bearbeitet durch User
von Thomas (kosmos)


Lesenswert?

du öffnest das Atmel Studio, gehst auf Help->AVR Tools User Guide und
wählst den Dragon aus da findet sich dann alles was du benötigst.

von Róbert V. (robert_valdimarsson)


Lesenswert?

Hallo Thomas,

welche Version des Atmel Studios benutzt du? Wenn ich auf die Dragon
Manual gehe, öffnet sich mein Browser mit der Produktseite des Dragon,
dort gehe ich auf "Documents", klicke auf die Bedienungsanleitung und es
öffnet sich ein neues Fenster, in dem jedes Unterkapitel auf einer
eigenen (HTML-)Seite dargestellt wird.

Das finde ich sehr lästig, außerdem verwendet nicht jeder AtmelStudio.

Und selbst wenn, ändert das nichts daran, dass die Device Connection
Sheets auf der Atmel Seite von schlechter Qualität, unübersichtlich und
unvollständig sind.

Wem das gefällt, der möge es gerne weiter benutzen, wem nicht, der hat
sich mit dem was ich für mich gemacht habe, vielleicht ein wenig arbeit
gespart.

Suum cuique,
Róbert

von Thomas (kosmos)


Angehängte Dateien:

Lesenswert?

Ich benutze das AVR-Studio 4.19.

Ich vermute du hast beim IExplorer eingestellt das jeder Link in einem
neuem Fenster geöffnet werden soll.

Da ich den IExplorer nicht benutzte habe ich da nichts verstellt.

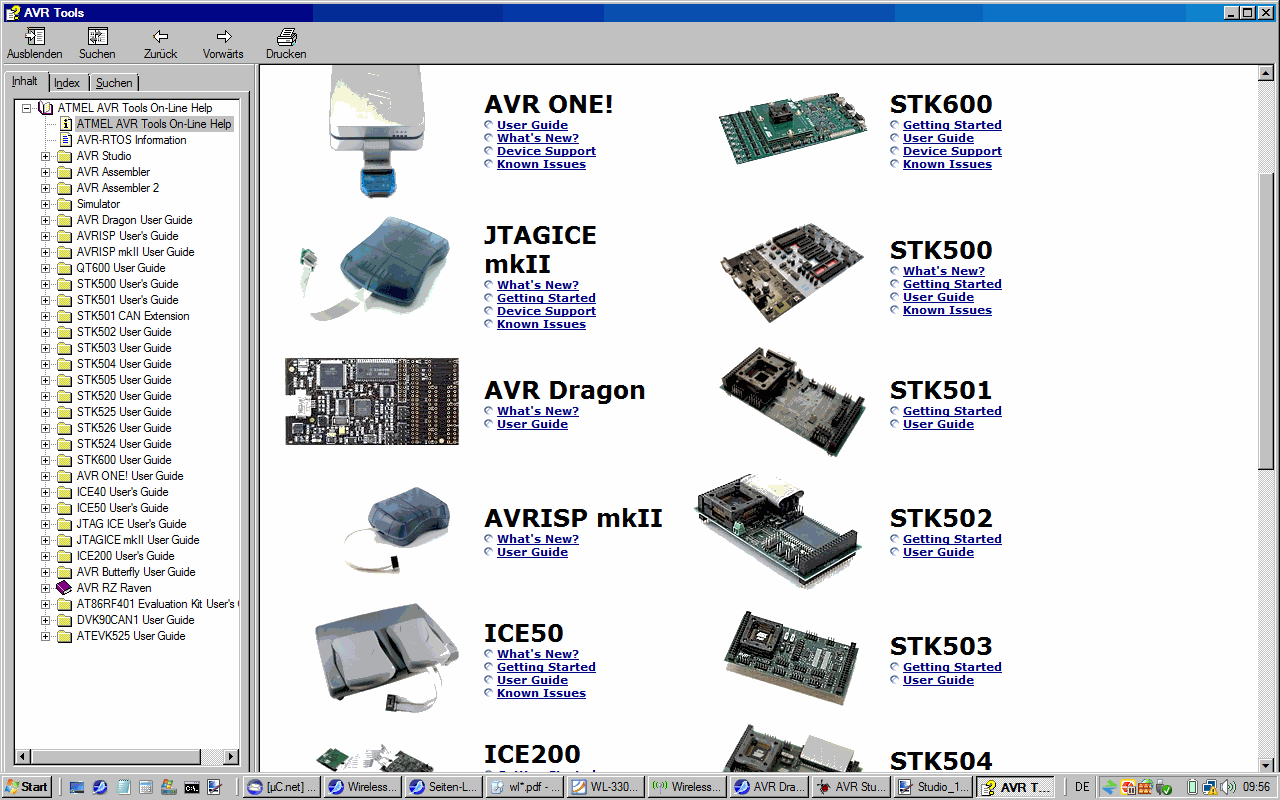

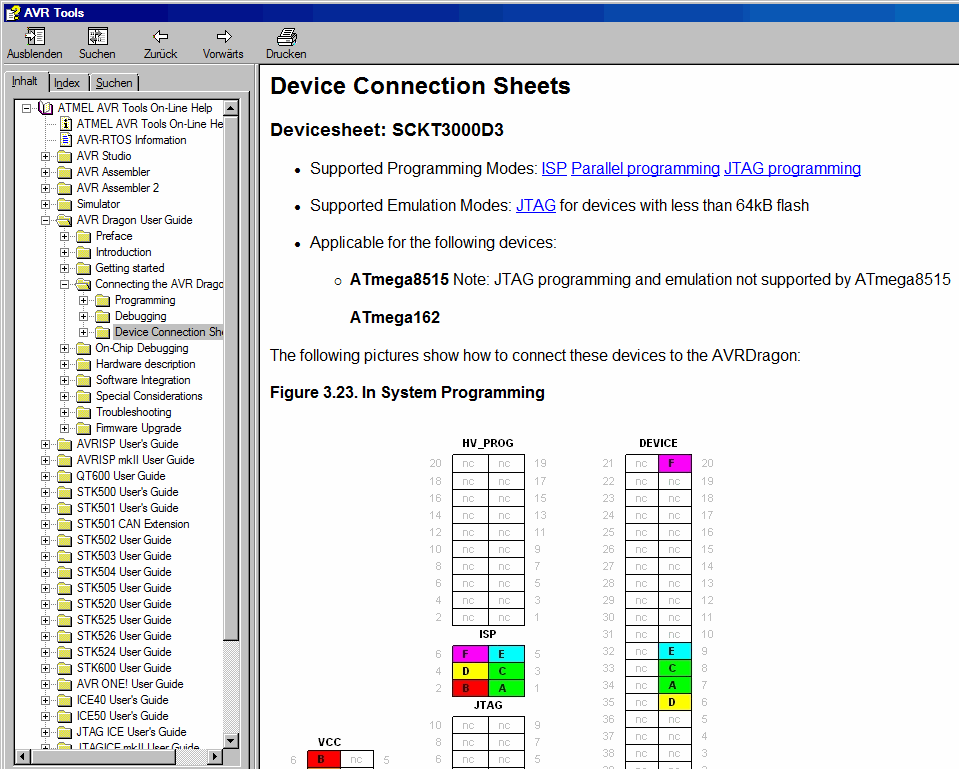

Anbei ein paar Bilder wie das ganze bei mir aussieht. Ich finde man
kommt darin sehr schnell zurecht.

von Bernd (Gast)


Lesenswert?

Hi Róbert,

ich möchte mich kurz für Deine Mühen bei der Überarbeitung der lausigen
Online Hilfe bedanken. Ich habe ebenfalls versucht einen Ausdruck
hinzubekommen - mit sehr bescheidenem Ergebnis. Auch Connectionsheets
finde ich sehr nützlich - vielen Dank!!

Bernd
