Forum: HF, Funk und Felder UKW Tunerabgleich Grundig RT100 u. Revox B260


von Hanns-Jürgen M. (yogy)


Lesenswert?

Liebe Forenmitglieder und UKW-Spezis

Ich habe festgestellt, daß die Empfangsstärke meines wenig (!) benutzten
Revox B260 Tuners, den ich 1988 gekauft habe, stark nachgelassen hat.
Ich muß wohl oder übel einen Abgleich vornehmen. Desweiteren habe ich
einen Grundig RT100, den ich Ende 1970 gekauft habe. Dieser ist "völlig
daneben" und daher seit 1995 unbenutzt. Aber auch er war ein tolles
Gerät.

Der RT100 war, vermutlich durch häufige Umzugstransporte, schon einmal
Mitte der 80er Jahre "daneben". Glücklicherweise arbeitete ich damals
bei "dem" deutschen Flugfunkhersteller und konnte nach Feierabend die
dortigen Meßgeräte benutzen. Ich habe so etwas also schon einmal mit
Erfolg gemacht.

Nur das ist laaange her, und heute stehen mir keine Meßgeräte mehr zur
Verfügung. Daher meine erste Frage an Euch: Was muß/sollte ich mir da
besorgen: (gebraucht kaufen)

Abgleichschraubendreher, klar
Besondere Tastköpfe (??)
Meßsender/Wobbelsender? Was sollen die können?
Brauche ist einen Spectrum-Analyzer?
und/oder ein HF-Millivoltmeter?

Zur Verfügung steht mir nur ein Hameg-Oskar HM1507 (150 MHz) mit 10:1
Tastköpfen, müßten es für die ZF eigentlich tun.

Einen Frequenzzähler könnte ich mir ausleihen.

Ich habe zwar mal NT studiert, war aber beruflich später nur leitend
(leidend) tätig, so daß meine NT etwas eingerostet sind. Und HF (sprich
"Spulen") waren nie wirklich mein Ding...

von Achim H. (anymouse)


Lesenswert?

Hanns-Jürgen "Yogy" Mostert schrieb:
> Daher meine erste Frage an Euch: Was muß/sollte ich mir da
> besorgen: (gebraucht kaufen)

Als erstes würde ich sagen: Abgleichanleitung besorgen :)

Dann schauen, welche Geräte dort gefordert sind. Besonders beim Revox
B260
dürfte das ganze etwas umfangreicher werden.

Für den offiziellen Abgleich würde ich mal vermuten:
- DC- und AF-Voltmeter
- Messender mit entsprechenden Modulationsmöglichkeiten (AM + FM) für
nahezu den gesamten Empfangsbereich.
- ein 19/38/76 kHz-Frequenzzähler mit hochohmigem Eingang und
Vorverstärker :)
- Stereomodulator + Klirrfaktormessgerät
- ggf. gekoppeltes Antennenpärchen für AM
- einen gut abschirmenden Arbeitsplatz
- Trenntrafo ;)

von Michael_ (Gast)


Lesenswert?

Hanns-Jürgen "Yogy" Mostert schrieb:
> Ich habe festgestellt, daß die Empfangsstärke meines wenig (!) benutzten
> Revox B260 Tuners, den ich 1988 gekauft habe, stark nachgelassen hat.
> Ich muß wohl oder übel einen Abgleich vornehmen. Desweiteren habe ich
> einen Grundig RT100, den ich Ende 1970 gekauft habe. Dieser ist "völlig
> daneben" und daher seit 1995 unbenutzt. Aber auch er war ein tolles
> Gerät.

Ich hab richtiges Mitleid mit dir, das dich das Schicksal mit den zwei
Hikk-Tekk Geräten so getroffen hat. Und das mit zweimal verstimmten
Bandfiltern, so ein Zufall.
Haben die im ZF-Teil überhaupt welche?
Normalerweise prüft man erst mal die Gleichspannungs-Werte.
Und dann die Empfindlichkeit der einzelnen Baugruppen. Für wenig Geld
machen das die wenigen übriggebliebenen Rundfunkwerkstätten.
Erst danach würde ich über die Anschaffung von Meßtechnik nachdenken.
Bei "Echter" Grundigtechnik würde ich zu allerletzt von verstimmten
Bandfiltern ausgehen.

Hanns-Jürgen "Yogy" Mostert schrieb:
> Glücklicherweise arbeitete ich damals
> bei "dem" deutschen Flugfunkhersteller und konnte nach Feierabend die
> dortigen Meßgeräte benutzen. Ich habe so etwas also schon einmal mit
> Erfolg gemacht.

Wahrscheinlich hast du das damals machen lassen.
Ansonsten würdest du nicht solche Fragen stellen.

von Arne B. (vulpine)


Lesenswert?

Was den Messgerätebedarf betrifft, dürfte die Aufzählung von Achim
Hensel die Grundausstattung darstellen. Für den Grundig darf es dann
auch noch ein Wobbelsender sein, der hat nämlich einen Ratiodetektor...
Die gute Nachricht - das mit Abstand teuerste Meßgerät nämlich einen
Spektrumanalysator braucht man für den Abgleich eines UKW-Tuners
eigentlich nicht wirklich. Das Klirrfaktormessgerät kann man heutzutage
auch mit dem vermutlich ohnehin vorhandenen PC samt Soundkarte und einer
Software wie ARTA ersetzen.

Die Servicemanuals beider Tuner finden sich im Netz, z.B. bei
elektrotanya.com. Der Grundig dürfte auch mit bescheideneren Mitteln
(einfacher Prüfsender z.B. der SUP-2 von ELV) "nach Gehör" mit etwas
Geduld wieder einigermaßen abzugleichen gehen, beim Revox bin ich mir da
nach Überfliegen des Servicemanual nicht sicher.

Beim Alter beider Geräte würde ich sämtlichee Elektrolytkondensatoren
auf jeden Fall prüfen und ggfs. ersetzen, VOR einem Abgleich. Sonst
macht man das zweimal...

Gruß
Arne

von herbert (Gast)


Lesenswert?

Nachdem hier zwei Geräte betroffen sind stellt sich mir die Frage ob
sich an der Antennen bzw. Empfangssituation was geändert hat? Bevor man
sich die Arbeit eines neuen Abgleichs antut, sollte man das auch im Auge
haben.

von OnkelRosi (Gast)


Lesenswert?

Selbst bei 50 Jahre alten Geräten ist kein Neuabgleich nötig. Und wenn
sind es nur minimale Änderungen die man nicht hört. Von einem
rumschrauben an den Filtern würde ich erstmal die Finger lassen. Da
liegt garantiert ein anderer Fehler vor.

von Ralph B. (rberres)


Lesenswert?

OnkelRosi schrieb:
> Selbst bei 50 Jahre alten Geräten ist kein Neuabgleich nötig. Und wenn
> sind es nur minimale Änderungen die man nicht hört. Von einem
> rumschrauben an den Filtern würde ich erstmal die Finger lassen. Da
> liegt garantiert ein anderer Fehler vor.

So sehe ich das auch. Gerade Revox hat Gruppenlaufzeit optimierte
ZF-Filter, die ohne entsprechende Messegeräte nur schwer abgleichbar
sind.

Revox verwendet übrigens keinen Ratiodetektor, sondern einen
Laufzeitdemodulator.

Bei Grundig weis ich es jetzt nicht , wie die aufgebaut sind.

Das beide Tuner den gleichen Fehler aufweisen , kann ich auch nicht
glauben. Ist vielleicht das Antennenkabel abgesoffen? Ist die Antenne
noch intakt? Hat sich in der Bebauung in unmittelbarer Umgebung
vielleicht  was zum Nachteil geändert?

Wenn überhaupt was passiert ist, dann würde ich eventuell nach dem
Eingangsteil schauen, ob da vielleicht ein Fet wegen Überspannung (
Blitzeinschlag in der Nähe ) gestorben ist. Das bekommt man mit einen
guten HF-Signalgenerator raus, dessen Ausgangsspannung definiert bis in
den Nanovoltbereich einstellbar ist.

Aber auch da ist es eigentlich ein seltener Zufall, das gleich 2 Tuner
betroffen sind, es sei denn sie hingen beide zum Beschädigungszeitpunkt
an der Antenne.

Hanns-Jürgen "Yogy" Mostert schrieb:
> Und HF (sprich
> "Spulen") waren nie wirklich mein Ding...

dann solltest du zwingend davon Abstand nehmen selbst einen Abgleich
vorzunehmen. Gerade der Revox mit seinen gruppenlaufzeitoptimierten ZF
Filtern kannst du nur mehr verschlimmbessern als richtig abgleichen.
Dazu wird nämlich ein Wobbelmessplatz der auch Gruppenlaufzeiten
abbilden kann benötigt. Auch mit den entsprechenden Messgeräten
erfordert es noch viel Erfahrung. Ohne der Messtechnik kann sowas nur im
Desaster enden.

Ralph Berres

von Arne B. (vulpine)


Lesenswert?

Einiges was hier bisher geschrieben wurde ist sicher richtig, anderes
dagegen absoluter Unfug...

Elektronische Bauelemente teilen mit uns Menschen das Schicksal zu
altern (und irgendwann zu "sterben").
Die in UKW-Tunern typischerweise verbauten, frequenzbestimmenden
Keramikkondensatoren zum Beispiel verlieren bis zu einigen Prozent ihrer
Kapazität in nur 10 Jahren (wer's nicht glaubt einfach mal entsprechende
Datenblätter z.B. von KEMET ansehen). Da sie dieses weder exakt
vorhersehbar noch gleichmäßig tun, gibt es keine Alternative zu einem
Neuabgleich der frequenzbestimmenden Kreise um die volle
Leistungsfähigkeit/Empfindlichkeit eines Tuners wieder herzustellen.

Was die Eingangs-/Osziallatorkreise in den Geräten des Threaderstellers
betrifft, muss man dazu kein Profi mit langjähriger Erfahrung sein.
Entsprechendes Werkzeug/Meßgeräte und Serviceanleitung vorausgesetzt
kann man teils erhebliche Empfangsleistungssteigerungen erzielen.
Ich spreche da aus eigener Erfahrung. Die Empfindlichkeitssteigerung ist
im normalen Betrieb zum Abhören der lokalen Rundfunkstationen "um die
Ecke" sicher kaum auffällig.
Mit einem guten Meßsender (ich habe hier einen Leader LG 3281) kann man
mit dem sehr fein einstellbaren Ausgangssignal aber Untrerschiede von
einigen Dezibel (vor/nach Abgleich) bei der Empfindlichkeit feststellen.
Das macht sich in der Praxis dann beim Fernempfang ebenfalls häufig
bemerkbar.

Die Zwischenfrequenzfilterspulen beim Revox würde ich ohne
Wobbelmessplatz und einiges an Erfahrung in der Tat nicht anfassen,
Gruppenlaufzeit kann man nicht ohne weiteres "hören".

Was die Theorie mit dem Fet in der EIngangsstufe angeht halte ich das
auch für eine mögliche Ursache. Sollte sich das bewahrheiten wäre nach
dessen Austausch aber ebenfalls ein Abgleich der Eingangskreise
angesagt.

Gruß
Arne

von Holm T. (Gast)


Lesenswert?

@Arne: Die Eingangskreise sind normalerweise so breit, das da so
ziemlich das halbe UKW Band durchpatßt, wenn sie mit abgestimmt werden,
wenn nicht, dann halt das Ganze.

Spulen mit ferritischen Abgleichkernen driften über die Zeit, müßte aber
nun
erst nachlesen ob nach oben oder unten.
Speziell in Philetta Röhrenradios die mir zur Reparatur in die Finger
kamen war die FM ZF immer völlig verstimmt und die verwendeten
Spulenkörper sind ein Graus. Die "Spulenkörper" bestehen nur aus einer
aufgerollten und verklebten Plastikfolie die sich im Laufe der
Jahrtausende ihrer Weichmacher bereits entledigt hat. Ein
Nachstimmversuch endet oft damit, das der Spulenkörper einfach seitlich
platzt wenn der Kern festsitzt, dann ist Nachbau einer Filterspule
angesagt..häßlich.

Zum Revox Tuner, IMHO verwendet der zur Demodulation 2 Koax Stubs
anstelle von Diskriminatorspulen. Wenn die Dinger daneben liegen, kann
man nur die restliche ZF auf die aktuelle Frequenz des Demodulators
abgleichen, es ei denn man möchte die Koaxkabel austauschen :-~

Gruß,

Holm

von Ralph B. (rberres)


Lesenswert?

Holm Tiffe schrieb:
> Zum Revox Tuner, IMHO verwendet der zur Demodulation 2 Koax Stubs
> anstelle von Diskriminatorspulen. Wenn die Dinger daneben liegen, kann
> man nur die restliche ZF auf die aktuelle Frequenz des Demodulators
> abgleichen, es ei denn man möchte die Koaxkabel austauschen :-~

Der Demodulator des Revox ist mehrere MHz breit, und deswegen
entsprechend linear. Da braucht nichts nachgeglichen zu werden.
Allenfalls eine Gleichspannungsoffset wegen der AFC.

Arne K. schrieb:
> Gruppenlaufzeit kann man nicht ohne weiteres "hören".

Macht sich in höheren Klirrfaktor bei hohen Frequenzen und eine
abnehmende Übersprechdämpfung bei hohen Frequenzen bemerkbar.

Das Frontend abzugleichen ist noch die leichtere Übung. Dazu bedarf es
nur eines Messsenders. Der Eingangskreis ist mehrere hundert Khz bis in
den MHz-Bereich breit. Der macht wegen seiner Bandbreite und relativ
geringen Selektion auch kaum Gruppenlaufzeitprobleme. Die entstehen erst
in der ZF.

Ralph Berres

von Arne B. (vulpine)


Lesenswert?

Holm Tiffe schrieb:
> @Arne: Die Eingangskreise sind normalerweise so breit, das da so
> ziemlich das halbe UKW Band durchpatßt, wenn sie mit abgestimmt werden,
> wenn nicht, dann halt das Ganze.

Bei billigen China-Radios vom LIDL hast Du sicher recht.
Meine Ausführungen bezogen sich auf qualitativ hochwertige Empfangsteile
wie z.B. den DDR-Tuner 7/3, Valvo FD-11 oder meinen Grundig T7500.
Wären die Kreise so breit hätte man sie auch weglassen können.
Ich kann das hier bei meinen Abgleicharbeiten immer ganz gut
nachvollziehen wenn ich z.B. den MDR vom Brocken auf 94,6 MHz einstelle
(immerhin etwas über 200km Luftlinie von meinem Wohnort im Süden Berlins
entfernt).
Wenn ich die Ferritkerne der Eingangskreise auch nur geringfügig
verstelle kommt dieser Sender nur noch stark angerauscht oder manchmal
überhaupt nicht mehr rein, weil z.B. die stärkeren Berliner Sender auf
94,3MHz bzw. 94,8MHz durchschlagen oder einfach ein paar Dezibel fehlen.
Ein einwandfrei abgeglichener Tuner bringt den MDR hier in rauschfreiem
Mono.

An Stelle des Threaderstellers würde ich mir zunächst die Servicemanuals
ansehen, beurteilen ob ich die Funktionsweise und das Vorgehen zum
Abgleich verstehe. Verständnis vorausgesetzt weiß ich dann auch was ich
an Meßgeräten benötige. Will ich das Geld investieren (und wir reden
hier sicher über mehrere hundert €) mache ich mich an die Beschaffung
der Meßgeräte, was auch nicht von heute auf Morgen geht wenn man die
"Apotheken" unter den Surplus-Händlern außen vor lässt.
Dann würde ich den Grundig "opfern", d.h. daran Erfahrungen sammeln, die
Fehelrursache einkreisen und Verschleißbauteile wie Elkos usw.
austauschen. Wenn der dann irgendwann wieder einwandfrei spielt, würde
ich mir überlegen ob ich an den Revox herangehe oder nicht.

Gruß
Arne

von Ralph B. (rberres)


Lesenswert?

Arne K. schrieb:
> wie z.B. den DDR-Tuner 7/3, Valvo FD-11 oder meinen Grundig T7500.
> Wären die Kreise so breit hätte man sie auch weglassen können.

Bei 100MHz wäre eine Bandbreite von 300Khz immerhin eine Güte von 300 !!

Da selbst die Tuner der Premiumklasse keine Helixkreise am Eingang
besitzen, sondern bestenfalls Luftspulen mit 5mm Durchmesser, würde ich
eher mal von einer Güte von bestenfalls 100 ausgehen. Das wären dann
1MHz Bandbreite auf UKW.

In den Lowcost-Tunern wird der Eingangskreis oft künstlich bedämpft,
damit das komplette 2oMHz breite UKW-Band durchpasst. Was dann nur noch
eine Güte von 5 erfordert, wenn man 3db Empfindlichkeitsverlust an den
Bandgrenzen zulässt.


Ralph Berres

von Arne B. (vulpine)


Lesenswert?

Ralph Berres schrieb:
> würde ich
> eher mal von einer Güte von bestenfalls 100 ausgehen. Das wären dann
> 1MHz Bandbreite auf UKW.

Genau, eine Güte von 60-100 sollte der Realität entsprechen, und da
erkennt man leicht was Kondensator-/Spulenalterung anrichten kann.
Bleiben wir beim Beispiel 94,6 MHz und nehmen eine Kreisgüte von 100 an,
haben wir eine -3 dB Bandbreite von 946kHz.

Nehmen wir jetzt mal an, der Tuner hat 3 Kreise. Die Kapazität der 3
Kreise liegt üblicherweise so um die 20pF.

Daraus ergibt sich für 94,6MHz eine Induktivität von etwa 0,14uH.

Effekt der angenommenen Kondensatoralterung von -10%:

C=20pF L=0,14uH => f=95,11MHz

C=18pF L=0,14uH => f=100,26MHz

Man sieht, der Schwinkreis liegt weit außerhalb der Bandbreite von
946kHz wenn der Kondensator 10% seiner Kapazität durch Alterung verloren
hat. Das die Spule ebenfalls altert ist in dieser Berechnung noch nicht
einmal berücksichtigt.

Wenn man nun davon ausgeht, dass durch diese Verstimmung eines
Einzelkreises vielleicht 5dB verloren gehen, mag das für den Empfang des
Lokalsenders unerheblich sein.
Im Extremfall sind aber alle drei Kreise verstimmt und die Verluste
addieren sich (d.h. 3x5dB=15dB). Und das merkt man beim Fernempfang oder
schlechter Antenne/Empfangslage SEHR deutlich.

Gruß
Arne

: Bearbeitet durch User
von Ralph B. (rberres)


Lesenswert?

Arne K. schrieb:
> Nehmen wir jetzt mal an, der Tuner hat 3 Kreise. Die Kapazität der 3
> Kreise liegt üblicherweise so um die 20pF.

Gibt es schon mal, ist aber eher die den Premiumgeräten vorbehalten.

Da ist aber auch das Material hochwertiger.

Arne K. schrieb:
> Effekt der angenommenen Kondensatoralterung von -10%:
>
> C=20pF L=0,14uH => f=95,11MHz
>
> C=18pF L=0,14uH => f=100,26MHz
>
> Man sieht, der Schwinkreis liegt weit außerhalb der Bandbreite von
> 946kHz wenn der Kondensator 10% seiner Kapazität durch Alterung verloren
> hat. Das die Spule ebenfalls altert ist in dieser Berechnung noch nicht
> einmal berücksichtigt.

Habe ich trotz vieler Tuner die ich schon repariert habe so krass noch
nie erlebt. Der Drift war allenfalls sehr maginal. Vielleicht 1db oder
so.

Selbst bei Henkelware.

Arne K. schrieb:
> Wenn man nun davon ausgeht, dass durch diese Verstimmung eines
> Einzelkreises vielleicht 5dB verloren gehen, mag das für den Empfang des
> Lokalsenders unerheblich sein.
> Im Extremfall sind aber alle drei Kreise verstimmt und die Verluste
> addieren sich (d.h. 3x5dB=15dB). Und das merkt man beim Fernempfang oder
> schlechter Antenne/Empfangslage SEHR deutlich.

Habe ich eigentlich so noch nie erlebt. Was sind das für Tuner die so
instabil sind?

Vielleicht sollte man dann auch die Temperaturdrift genauer betrachten.
Die ist sicherlich prickelnder.

Viel häufiger habe ich geschossene Eingangstransistoren erlebt, oder
manche Kunden die der Meinung waren sämtliche Schrauben mal fest
anziehen zu müssen :-) ( Der wusste halt nicht, das es auch
Abstimmschrauben gibt. )

Die Tuner die 2 oder mehr Kreise auf der UKW Ebene besitzen, haben
entsprechend hochwertig aufgebaute Spulen und Kondensatoren. Sonst wäre
die erforderliche Güte für ein zweikreisiges Bandfilter garnicht zu
realisieren.

Aber wer solche Bandfilter im Frontend hat, der sollte zu dessen
Abgleich auch hier einen Wobbelsender benutzen. Den Gleichlauf mit dem
Oszillatorkreis hinzubekommen ist dann nämlich auch eher was für Leute
mit entsprechende Erfahrung. Zumal im UKW-Bereich nur ein
Zweipunktabgleich üblich ist. ( In den AM Bändern war es in der Regel
ein Dreipunktabgleich, wegen des erforderlichen relativ größeren
Abstimmbereich ).

Ralph Berres

von Arne B. (vulpine)


Lesenswert?

Ralph Berres schrieb:
> > Gibt es schon mal, ist aber eher die den Premiumgeräten vorbehalten.

Nichts anderes sind der Revox und der Grundig um die es hier
ursprünglich geht doch auch. Der Grundig hat 3 HF-Kreise, der Revox 5
wenn ich mich jetzt nicht versehen habe.

>Da ist aber auch das Material hochwertiger.

...altert trotzdem. Die von mir zitierten 10% aus dem Kemet-Datenblatt
bezogen sich auf 10 Jahre, diese Geräte haben 30-46 Jahre auf dem Buckel
:-)

>nie erlebt. Der Drift war allenfalls sehr maginal. Vielleicht 1db oder
>so.

Für eine statistische Asuwertung fehlt mir das Zahlenmaterial, habe noch
kein Dutzend Tuner abgeglichen. Das Rechenbeispiel sollte eher
exemplarisch widerlegen, dass ein Neuabgleich nach 50 Jahren pauschal
überflüssig ist wie hier kolportiert wurde.

>Habe ich eigentlich so noch nie erlebt. Was sind das für Tuner die so
>instabil sind?

Valvo FD-1, RFT Typ 7/3, Grundig Satellit 3000 / 3400

Wobei nicht auszuschliessen ist, dass die nach Werkasbgleich durch
irgendwen "verkurbelt" waren.

Gruß
Arne

von Hanns-Jürgen M. (yogy)


Lesenswert?

Das war eine Menge von Antworten mit vielen Tips und Hinweisen. Danke
Euch, und insb. Arne.

Kurz zu den Tunern: Der RT100 war zuletzt bis zur Haushaltsauflösung im
Partykeller (beheizter Wohnraum) im elterlichen Haus. Er ist definitiv
völlig verstimm (wo, noch keine Ahnung), denn selbst der
Ortssenderempfang machte Probleme. Antenne: Antennenanlage; oder auch
nur ein "paar Meter Draht". Das reicht(e) normalerweise immer.

Der Revox von 1988 steht seit 1995 nach Umzug an seinem angestammten
Platz im Wohnzimmer. Wie gesagt, er ist/war quasi nie in Betrieb, Die
dt. Radiosender sind IHMO alle Scheiße, und das gute alte Hilversum III
bit TROS, Veronica etc und deren toller Rock/Pop Musik gibt es nicht
mehr.

Dort "hing" er an der Hausantenne, dessen Antennenverstärker ich jedoch
nach Wegfall des analogen terr TV-Proagrammes stillgelegt habe. Aber
eine Wurfantenne hat auf dann auch für hinreichend Empfangsstärke
gereicht. Dies ist nun nicht mehr der Fall.

Der Hinweis auf die Eingangsstufe (FET) könnte vlt. schon die Lösung
bringen, zumindest für den Revox. Obwohl da kaum einen Überspannung
("Blitz") aufgetreten sein kann, sonst wäre mehr abgeraucht. Ebenso
werde ich mich des leidigen Thema "Elkos" annehmen. Letzte Woche habe
ich übrigens 288 Tantal-Elkos gegen Ceramic-Kondensatoren zur OPAMP
Abblockung in meinem Mischpult von 1990 getauscht... Das war schön  :-(

Die Service- und Abgleichanleitungen  beider Tuner habe ich. Und nach
grober Durchsicht der Revox-Anleitung kommt mir dann doch das
Angstgrausen..  Da werde ich höchstens messen, aber bestimmt nichts
verstellen.. Dazu suche ich mir dann doch lieber den Revox-erfahrenen
Praktiker.

Den Grundig nehme ich mir aber selber vor. (Nach Elko Tausch und DC
Vermessung). Ich kann mich noch erinnern, daß die Spulenkörper ein Graus
waren, ich hoffe mal, ein Abgleich ist überhaupt noch möglich.

Die ganze Geschichte kann ohnehin erst im Winter starten... Bis dahion,
Danke und viele Grüße, Yogy

von Arno H. (arno_h)


Lesenswert?

Arne K. schrieb:
>
> ...altert trotzdem. Die von mir zitierten 10% aus dem Kemet-Datenblatt
> bezogen sich auf 10 Jahre, diese Geräte haben 30-46 Jahre auf dem Buckel
> :-)
>
> Gruß
> Arne

Das trifft aber meines Wissens nur für Klasse-II Kondensatoren zu. Die
frequenzbestimmenden Cs dürften aber Klasse I sein.
ATC und Johanson verneinen ein Aging bei COG-Dielektrikum:

http://www.atceramics.com/Userfiles/dielectric_aging.pdf
http://www.johansondielectrics.com/technical-notes/general/ceramic-capacitor-aging-made-simple.html

Kannst du mal das Kemet Dokument verlinken?

Arno

von Michael_ (Gast)


Lesenswert?

Arne K. schrieb:
> Was die Eingangs-/Osziallatorkreise in den Geräten des Threaderstellers
> betrifft, muss man dazu kein Profi mit langjähriger Erfahrung sein.
> Entsprechendes Werkzeug/Meßgeräte und Serviceanleitung vorausgesetzt
> kann man teils erhebliche Empfangsleistungssteigerungen erzielen.

Zur Not kann man die nach Gehör auf Max. einstellen.
Einen klassischen fehlerhaften Diskriminator erkennst du an Verzerrung
bei kleinen Feldstärken und nicht funktionierender AFC.
Verstimmte Bandfilter hab ich nur bei Röhrengeräten festgestellt, wie
oben schon genannt.
Zerbröselte Gummifäden oder zerfallenes Bienenwachs waren die Ursache.
Für moderne Transistorgeräte gilt das aber nicht.

Hanns-Jürgen "Yogy" Mostert schrieb:
> Dort "hing" er an der Hausantenne, dessen Antennenverstärker ich jedoch
> nach Wegfall des analogen terr TV-Proagrammes stillgelegt habe. Aber
> eine Wurfantenne hat auf dann auch für hinreichend Empfangsstärke
> gereicht. Dies ist nun nicht mehr der Fall.

Kann es sein, das es deine Sender nicht mehr gibt oder die
Senderleistung zurückgefahren wurde?

von Ralph B. (rberres)


Lesenswert?

Michael_ schrieb:
> Einen klassischen fehlerhaften Diskriminator erkennst du an Verzerrung
> bei kleinen Feldstärken und nicht funktionierender AFC.

Das trifft aber nur zu, wenn die ZF Verstärkung allgemein schon zu klein
ist.

Wenn genügend Verstärkung vorhanden ist ( wovon ich bei einen
Premiumtuner ausgehen kann ), dann macht sich die Verzerrung eines
fehlabgestimmten Diskriminators nur in ein einseitiges Klippen des NF
Signales bei sehr großen Modulationshub bemerkbar. Bei Revox ist der
Demodulator aber mehrere Mhz breit. Hier wäre wenn überhaupt nur die AFC
betroffen, welche dann außerhalb der Sendermitte zieht. Aber
Laufzeitdemodulationen mit Hilfe von Koaxkabel driften eher nicht.

Michael_ schrieb:
> Kann es sein, das es deine Sender nicht mehr gibt oder die
> Senderleistung zurückgefahren wurde?

So was könnte ich mir auch noch vorstellen, oder das Bäume in
unmittelbarer Nähe gewachsen sind, welche ( vor allem im Sommer ) durch
die Belaubung nennenswert dämpft. UKW breitet sich nun mal quasioptisch
aus.

Ich glaube nicht daran, das sich mit der Zeit Filter , insbesonders
ZF-Filter, derart verstimmen, das sich das so krass in der
Empfangsleistung bemerkbar macht. Zuerst werden dann Dinge wie
Übersprechdämpfung und Klirrfaktor bei hohen Modulationshub und Frequenz
bemerkbar.

Ralph Berres

von Stefan M. (derwisch)


Lesenswert?

Ralph Berres schrieb:
> Ich glaube nicht daran, das sich mit der Zeit Filter , insbesonders
> ZF-Filter, derart verstimmen, das sich das so krass in der
> Empfangsleistung bemerkbar macht. Zuerst werden dann Dinge wie
> Übersprechdämpfung und Klirrfaktor bei hohen Modulationshub und Frequenz
> bemerkbar.

ZF Filter eher weniger, da stimme ich zu.
Neulich habe ich einen eher billigen Tuner von Technics ( Bj. Anfang
80er Jahre ) bei uns aus der Schrottkiste gerettet, nur um zu schauen
warum jemand sowas wegwirft.

Das Gerät funktionierte, jedoch war der UKW Empfang recht taub.
Nachdem ich den Schaltplan im Netz gefunden hatte, habe ich mir mal die
UKW Eingangsstufe vorgenommen und.... siehe da, sie war merklich
"daneben" abgestimmt.
Durch den Neuabgleich war der Empfang wieder so, wie man es erwartet.

Ein Abgleichversuch in der ZF Ebene brachte keine weitere Verbesserung.

Ich bin mir recht sicher, dass niemand zuvor in dem Gerät
herumgeschraubt hat.
Beweisen kann ich das aber natürlich nicht.

von herbert (Gast)


Lesenswert?

Stefan M. schrieb:
> Ich bin mir recht sicher, dass niemand zuvor in dem Gerät
> herumgeschraubt hat.
> Beweisen kann ich das aber natürlich nicht.

Hier gilt auch: Glaube keiner Statistik die du nicht selber verfälscht
hast...

von Hanns-Jürgen M. (yogy)


Lesenswert?

Nur Empfangsfeldstärke / "Wurfantenne"

Ich finde keinen Sender mehr, der auf der Anzeige des Revox mehr als 10
% "Ausschlag" erzeugt.  Die meisten Sender zeigen gar keinen Ausschlag,
sie würden alle "gemutet", falls ich das Muting einschalten würde.
Dennoch ist die Demodulation und die Stereodecodierung okay, soweit ich
das als zunehmend Hörgeschädigter noch beurteilen kann.

Der Tuner steht an einem (unbedampften) Fenster, die Wurfantenne
"draussen" bring keine Veränderung. In 4 m Abstand von dem fenster ist
eine Buchenhecke und ein paar Bäume, dennoch kann ich den "Horizont"
oberhaklb der Hecke gut sehen.

Ich glaube kaum, daß dieser Bewuchs einen "Ortssender" soweit dämpfen
kann, daß er unter die Mutingschwelle fallen würde. Der unweit stehende
5.1 "Verstärker" für den Fernsehton enthält auch einen UKW Tunder, der
arbeitet einwandfrei.

Wenn ich Eure vielen Ausführungen so überdenke, glaube ich mittlerweile
nicht mehr an eine Verstimmung des Tuners sondern doch eher an einen
Defect in der Eingangsstufe. An eine Fehlbedienung glaube ich nicht,
aber ich werde das später nochmal genauer testen.

von Matthias S. (Firma: matzetronics) (mschoeldgen)


Lesenswert?

Nach etwa 35 Jahren hat sich bei meinem Beomaster 3000 ein Neuabgleich
schon gelohnt. Das Service Manual lag bei und ich konnte mittels Oszi
sowohl die ZF als auch den Stereodekoder gut abgleichen und etwa 10dB
Pegel in der ZF gewinnen. Der B&O hat eine optische AFC und damit ist
auch der Diskriminator einfach abzugleichen, man misst eine balancierte
Spannung.
Die ZF produziert jetzt wieder den 10,7MHz Pegel, der angegeben wird und
der Stereodekoder springt bei Stereosendungen wieder an.

von Achim H. (anymouse)


Lesenswert?

Hanns-Jürgen "Yogy" Mostert schrieb:
> Der unweit stehende
> 5.1 "Verstärker" für den Fernsehton enthält auch einen UKW Tunder, der
> arbeitet einwandfrei.

Kabel oder identische Wurfantenne? Vielleicht hat auch die Wurfantenne
nen Knacks.

Ansonsten könnte es ja auch Stromversorgung sein --

Hanns-Jürgen "Yogy" Mostert schrieb:
> meines wenig (!) benutzten

Elkos können stark altern.

von Kelvin Klein (Gast)


Lesenswert?

Hätte, könnte, würde....

Statt spekulieren, besser systematisch messen und prüfen!

von Achim H. (anymouse)


Lesenswert?

Kelvin Klein schrieb:
> Statt spekulieren, besser systematisch messen und prüfen!

"Systematisches Messen" schließt für mich auch ein, sich vorher Gedanken
über mögliche Fehlerquellen, ihre Verträglichkeit mit dem
Erscheinungsbild der Fehler und ihre Eintrittswahrscheinlichkeit zu
machen.

Ob man das jetzt "spekulieren" oder "Arbeitshypothesen aufstellen"
nennt, wäre für mich nur ein Wording-Problem.

von Hanns-Jürgen M. (yogy)


Lesenswert?

Liebe Forenmitglieder,

sobald ich das gute Stück auf dem Labortisch habe und die  ersten
ergebnisse vorliegen, werde ich das "posten". Das dauert noch ein paar
Wochen...

Nur bezüglich "Kabelbruch" in cder Wurfantenne...  Selbst wenn ich nur
einen "Schraubenzieher" in die Antennenbuchse eine funktionierenden
Tunsers stecke und vlt. noch den Finger daranhalte, erreiche ich eine
ausreichende Feldstärke für den Ortssender. Das aber nur am Rande.

Bitte etwas Geduld, ich werde das schon systematisch angehen und geplant
..

von Kelvin Klein (Gast)


Lesenswert?

Achim Hensel schrieb:
> "Systematisches Messen" schließt für mich auch ein, sich vorher Gedanken
> über mögliche Fehlerquellen, ihre Verträglichkeit mit dem
> Erscheinungsbild der Fehler und ihre Eintrittswahrscheinlichkeit zu
> machen.

Das ist wirklch schön ausgedrückt.

Dann würde ich dazu raten, nach der statistischen Auswertung der
möglichen Fehlerquellen unter Berücksichtigung ihrer
Eintrittswahrscheinlichkeit und dem Aufstellen der Arbeitshypohthese als
erstes die Betriebsspannungen und DC-Arbeitspunkte zu messen.

Es kann ja nicht viel kaputt sein - vor 20 Jahren gings ja noch.

Viel Erfolg

von Arne B. (vulpine)


Lesenswert?

Arno H. schrieb:
> Das trifft aber meines Wissens nur für Klasse-II Kondensatoren zu. Die
> frequenzbestimmenden Cs dürften aber Klasse I sein.

Das stimmt, ich hatte das jetzt aus dem Gedächtnis falsch abgerufen, die
Kondensatoren waren in der Tat Klasse-II und die Abweichung nicht ganz
so drastisch (X7R - 2% pro Dekade). Diese Kondensatoren nimmt man
natürlich eher zu Abblockungszwecken.

> ATC und Johanson verneinen ein Aging bei COG-Dielektrikum

So die Theorie und in vielen Fällen sicher so auch in der Praxis
bestätigt, und damit wohl auch die Erklärung für die vielen Tuner die
nach Aussagen hier keinen Neuabgleich brauchten.
Muss aber mit den beiden Geräten hier nicht übereinstimmen.
Wissen wir, ob das auch für die Langfrist >10 Jahre immer und jederzeit
für jeden verbauten Kodnensator in jeglichem Tuner so anwendbar ist?
Ich denke nicht.

Es mag ja sicher auch schwarze Schafe unter den Kondensatorlieferanten,
Produktionsmängel, Rohstoffqualitätsschwankungen usw. gegeben haben.
Dazu ist eine Beschädigung (Haarrisse, Feuchtigkeitsaufnahme...) durch
Umwelteinflüsse auch nicht auszuschliessen.
Wer schon DDR-Geräte mit den rechteckigen roten Keramikkondensatoren
repariert hat weiß was ich meine.
In meinem Grundig T7500 hat sich der Keramiktrimmer verabschiedet, der
hatte nur noch einen Bruchteil der Nenkapazität. Fiel im Betrieb nicht
unmittelbar auf (die PLL hat trotzdem gerastet), erst durch den
Neuabgleich fiel mir anhand der SPannungen für die Abngleichpunkte auf,
das hier etwas faul war. Früher oder später hätte das sicher zum
Totalausfall samt aufwändiger Fehlersuche geführt. Insofern ein Beispiel
dafür, dass ein ordentlich durchgeführter Neuabgleich ähnlich wie eine
Inspektion beim KfZ ihre Berechtigung hat.

> Kannst du mal das Kemet Dokument verlinken?

Klar, allerdings waren das Klasse-II-Kondensatoren, habe mich also wie
oben schon eingestanden diesbezüglich geirrt und das Dokument stützt
meine Thesen somit nicht mehr.

http://www.mouser.com/ds/2/212/kemet_f3101_goldmax1-347022.pdf

Gruß
Arne

: Bearbeitet durch User
von testtest (Gast)


Lesenswert?

Keramikfilter abgleichen? Lustige Idee, erzähl mehr davon.
Die hier erwähnten Geräte haben aber keine Keramikfilter. Und die
Vorkreise sind allemal dazu da die Spiegelfrequenzen zu dämpfen und
dienen nicht der Nahselektion.

von B e r n d W. (smiley46)


Lesenswert?

> die Spiegelfrequenzen zu dämpfen und dienen nicht der Nahselektion

Hochwertige Empfänger haben bis zu 5 abgestimmte Vorkreise. Das dient
sicherlich nicht mehr der Spiegelfrequenz-Unterdrückung, sondern der
Großsignal-Festigkeit.

Die Frage ist aber, warum sich bei zwei Geräten der Vorkreis verstellen
soll oder nie richtig eingestellt war. Zumindest bei Grundig kann ich
mir das nicht vorstellen. Genausogut könnte der Vorverstärker-Transistor
zerschossen sein.

Wie siehts mit Störquellen in der Nähe aus, wie PLC-Wandwarze,
Schaltnetzteil...?

von Michael_ (Gast)


Lesenswert?

Zum Rt100 hab ich mir grad mal die Unterlage von tanya geholt.
Da steht alles drin, auch welche Meßgeräte man für einen Vollabgleich
braucht.
Ganz am Anfang steht auch, das man die Spannungen überprüfen soll.
Eigentlich erübrigt sich da jede Frage.
Da es mchanische Taster sind, muß man die vielleicht nur wieder in Gang
bringen. Also säubern.
Wie funktioniert das Gerät auf LMK?

von Zeppelin (Gast)


Lesenswert?

Ich kann, bzw. will nur bezüglich des Revox B260 kommentieren. Ich
gleiche regelmäßig Revox Tuner ab. Einiges was ich in den vorangegangen
Beiträgen gelesen habe, ist nicht besonders hilfreich.

Bevor überhaupt nur an einem Filter oder Trimmer im B260 gedreht wird,
sollte ein Grundübel beseitigt werden. Alle Elkos sollten grundsätzlich
ausgetauscht werden. Die verbauten Teile haben größtenteils eine
denkwürdig schlecht Qualität, altern und verlieren oft deutlich an
Kapazität. Häufig treten auch Schlüsse, bzw. Feinschlüsse auf. Ist
dieser Job erledigt, sollte der Tuner nochmal getestet werden.
Vermutlich wird der Fehler bereits beseitigt sein.

Wenn niemand mutwillig die Filter oder Trimmer verstellt hat, ist der
Abgleich der Revox Tuner doch erstaunlich langzeitstabil. Wenn ich
abgleiche, stelle ich meist Ablagen im ersten Eingangskreis fest. Revox
scheint es hier nicht besonders genau mit der 75 bzw. 60 Ohm Anpassung
genommen zu haben. Ich gehe grundsätzlich auf 75 Ohm. Zweitens wird man
meist eine Ablage in der Oszillatorabstimmung finden. Bei anderen Tunern
zeigen sich oft Abweichungen der Filter mit Ferrit-Halbschalen (B760,
B261 etc.), die mechanische Ursachen haben (Vibration, Erschütterungen).
Betroffen sind dann die Stereodekoder. Der Rest der Abstimmung zeigt in
der Regel nur minimale Abweichungen. Wie dem auch sei, ein Abgleich
dient der Optimierung und hilft bei der Identifizierung von verdeckten
Fehlern, die sich beim Testen mit örtlichen Sendern nicht feststellen
lassen.

Der Abgleich des B260 ist aufgrund der Wahl der Eingangsstufen und
speziell der zwei ZF-Filter besonders aufwendig. Während sich die Spulen
besonders feinfühlig abgleichen lassen, nerven die Kondensatoren. Bei
einem Stellbereich von etwas weniger als 270 Grad, benötigt man ein
zartes Händchen.

Auch empfehle ich nicht den Abgleich nach Service Manual. Die
Durchlasskurven nur mit Hilfe eines Millivoltmeters sauber hinzubekommen
ist eine echte Geduldsprobe. Wobbeln ist an dieser Stelle angesagt. Ich
selber verwende einen Spectrum Analyzer mit Tracking Generator.

Viele Grüße

von Hanns-Jürgen M. (yogy)


Lesenswert?

Zu den letzten Postings und Hinweisen:

RT100: Der ist seit 2000 nicht mehr am Stromnetz gewesen, kann also zu
LMK keine aktuelle Aussage machen. Auch früher war LMK für mich eher
uninteressant. Der RT100 kommt frühestens im "Hochwinter" auf den
Labortisch.

B260: Ich will ihn in den nächsten Tagen mal aufschrauben, da ich die
Möglichkeit in Betracht ziehe, daß im Bereich der Antennenbuchsen oder
auch des Relais irgendwelche mechanische Probleme (kalte/gebrochene
Lötstellen; Schmutz) vorhanden sind.
Dann werde ich die Versorgungsspannungen prüfen und wie mehrfach
vorgeschlagen die Elkos tauschen. Sollte dann das "Problem" behoben
sein, Heureka. Falls nicht, muß ich auf Meßgeräte (Herbst/Winter)
warten.

Viele Grüße, yogy

von Ralph B. (rberres)


Lesenswert?

Hanns-Jürgen "Yogy" Mostert schrieb:
> Falls nicht, muß ich auf Meßgeräte (Herbst/Winter)
> warten.

Ist es nicht erheblich preiswerter den Tuner bei einer autorisierten
Revox-Service zur Reparatur zu bringen, als dafür erst in teure
Messgeräte zu investieren?

Oder ist der Tuner nur die Legimitation, dir endlich die Messgeräte zu
kaufen, die du schon immer haben wolltest?

Ralph Berres

von Kelvin Klein (Gast)


Lesenswert?

Hanns-Jürgen "Yogy" Mostert schrieb:
> B260: Ich will ihn in den nächsten Tagen mal aufschrauben, da ich die
> Möglichkeit in Betracht ziehe, daß im Bereich der Antennenbuchsen oder
> auch des Relais irgendwelche mechanische Probleme (kalte/gebrochene
> Lötstellen; Schmutz) vorhanden sind.

Ein guter Ansatz. Nich benutzte Kontakte neigen zur Bildung
nichtleitender Oxidschichten und Kontaktverlust. Und genau hinter der
Antennenbuchse sitzt ein solches Relais und nach dem Vorverstärker
gleich noch eines.

Das Revox B260 Servicemanual ist vorbildlich, auf 74 Seiten wird jeder
Schritt ausführlich beschrieben:
http://timelimited.magnetofon.de/docs/sm/SM-B260S-d-ok.zip

Mit den dort für jede Stufe aufgeführten Prüf- und Abgleichanleitungen
sollte es mit etwas Erfahrung kein Problem sein, das Gerät wieder zum
Laufen zu bringen.

Auf Seite 19 des Servicemanuals sind die erforderlichen Messgeräte
aufgeführt. Außer für einen Neu-Abgleich des FM-Demodulators und des
Stereodekoders (Notwendigkeit wohl sehr unwahrscheinlich) sind keine
teueren oder exotischen Messmittel erforderlich.

Gruss

von Kelvin Klein (Gast)


Lesenswert?

Ein Vorpos empfiehlt ja "sich über mögliche Fehlerquellen, ihre
Verträglichkeit mit dem Erscheinungsbild der Fehler und ihre
Eintrittswahrscheinlichkeit Gedanken zu machen.

In diesem Zusammenhang lohnt es sich bestimmt, mal im Revox Forum
nachzuschauen

http://www.revoxforum.de/forum/forumdisplay.php?f=105

Dort findet man Threads wie "B160 empfängt nur sehr schwach"

von Arne B. (vulpine)


Lesenswert?

Ralph Berres schrieb:
> Oder ist der Tuner nur die Legimitation, dir endlich die Messgeräte zu
> kaufen, die du schon immer haben wolltest?

Genau, ich brauche jetzt unbedingt einen 3000€-Spektrum-Analysator um
mein 100€ Radio zu reparieren :-)
Solche Gedankengänge sind mir leider nicht fremd...

Zurück zum Thema, ich schliesse mich der Meinung an, dass vor einem
Abgleich mal sämtliche Spannungen zu kontrollieren wären. Was mich
gleich zu der Frage umtreibt, ob Kapazitätsdioden altern können. Im WWW
finden sich dazu jedenfalls hochwissenschaftliche Abhandlungen die
darauf hindeuten.

In der bisherigen Diskussion ging es ja hauptsächlich um
Keramikkondensatoren, die offenbar bei entsprechender Qualität
unverdächtig erscheinen. Es wäre nun nicht gänzlich auszuschliessen,
dass einzelne Abstimmdioden defekt sind und dadurch der Tuner regelrecht
taub.

Gruß
Arne

: Bearbeitet durch User
von Ralph B. (rberres)


Lesenswert?

Arne BLN schrieb:
> Genau, ich brauche jetzt unbedingt einen 3000€-Spektrum-Analysator um
> mein 100€ Radio zu reparieren :-)

Einen SA wird man wohl weniger brauchen.

Aber einen Signalgenerator, welches absolut normgerechte Stereo und RDS
Signale erzeugt, wäre da schon hilfreich.

Generatoren die dem Qualitätsniveau eines Revoxtuners angemessen sind,
sind nun mal ziemlich kostspielig. ( z.B. R&S SML mit der Option B5 ).

Wenn man dann noch am ZF Filter arbeitet, ist streng genommen ein
Wobbelmessplatz mit Gruppenlaufzeitoption nötig. Das wäre die Domane
eines vektoriellen Netzwerkanalyzers , auch nicht gerade billig.

Da ist es preiswerter das Gerät in den Werkskundendienst zu geben.

Was die Kapazitätsdioden betrifft, reicht es schon , wenn die
Abstimmspannungserzeugung einen Fehler hat. Aber um das rauszufinden
braucht man nicht am Tuner herum zu dödeln.

Ralph Berres

: Bearbeitet durch User
von Michael_ (Gast)


Lesenswert?

Hanns-Jürgen "Yogy" Mostert schrieb:
> RT100: Der ist seit 2000 nicht mehr am Stromnetz gewesen, kann also zu
> LMK keine aktuelle Aussage machen. Auch früher war LMK für mich eher
> uninteressant. Der RT100 kommt frühestens im "Hochwinter" auf den
> Labortisch.

Dann kannst du doch gar nicht wissen, ob es aktuell funktioniert.
Und ich wollte nicht wissen, ob du damit Radio Tirana oder Radio
Luxemburg hören willst.
Mir ging es darum, das vor allem das ZF-Teil (AM u. FM) funktioniert und
die Spannungen stimmen.
Gut, im nachhinein hab ich gesehen, das es getrennte ZF-Teile sind.
Und vor allem hätte ich erwartet, das du es überhaupt eingeschalten hast
und mit dem Badradio verglichen hättest.
Ich denke, du bist abgleichgeil.

Zu den Kondensatoren, Grundig hat da nichts anbrennen lassen.
63V, 160V und sogar 500V hab ich da gesichtet. Für Transistoren
ungewöhnlich.

von Ralph B. (rberres)


Lesenswert?

Michael_ schrieb:
> Zu den Kondensatoren, Grundig hat da nichts anbrennen lassen.
> 63V, 160V und sogar 500V hab ich da gesichtet. Für Transistoren
> ungewöhnlich.

Naja es gab mal in den 70ger Jahren Kondensatoren, die würde ich heute
auch lieber generell tauschen. z.B. Elcos von Röderstein. Die kaminroten
oder rot-orangen Plastikbecher für stehende Montage. Die haben sich
immer wieder als Quell der Freude herausgestellt. Selbst in
professionellen Geräten wie Rohde & Schwarz wurden sie verbaut. Gant
beliebt waren auch die perlenförmigen Tantalelcos. Insbesonders , wenn
sie zur Abblockung der Versorgungsspannung dienten. Diese sorgten
regelmäßig für Kurzschlüsse, weil man nicht beachtet hatte, das beim
Einschalten des Gerätes unzulässige Ladeströme durch die Tantals
fließen.

Aber frequenzbestimmende Kondensatoren ( insbesonders in Schwingkreise
)im ZF und Stereodecoder  wurden damals gerne Styroflexkondensatoren
eingesetzt ( die haben eine gewickelte Alufolie in einer durchsichtigen
Plastikmasse ). Diese Kondensatoren sind extrem langzeitstabil. Es gab
zwar auch Ausfälle, aber dann richtig ( in der Regel einen satten
Kurzschluss).
Auf der HF Ebene ( also 100MHz ) wurden spezielle keramische
Kondensatoren eingesetzt, welche sich als sehr zuverlässig rausgestellt
haben ).

Ich bleibe weiterhin dabei. Was das dödeln an den ZF-und
Stereodecoder-Filtern betrifft, wäre ich äußerst zurückhaltend. Da kann
man ohne entsprechende Messtechnik eigentlich nur verschlimmbessern, und
da ist in der Regel auch kein Handlungsbedarf.

Der Eingangsteil würde ich den Augenmerk zunächst mal auf den
Eingangstransistor legen, ob dessen Gleichspannungswerte noch stimmen.

Der Abgleich des Eingangsteiles ist nicht ganz so anspruchsvoll.

Jedoch auch hier benötigt man mindestens einen guten HF-Signalgenerator,
denn die Vorkreise müssen mit dem Oszillatorkreis in Gleichlauf gebracht
werden. Für jemand der das noch nie gemacht hat, ist das schon eine
Herausforderung.

Ralph Berres

von Holm T. (Gast)


Lesenswert?

@Arne BLN:

Beim Typ 7 hängt am Eingangskreis direkt die Antenne und Du willst mir
erzählen das dieser Kreis "scharf" abzugleichen geht?

Vergiß es..

Gruß,

Holm, der auch nicht nur in einem Gerät unterwegs war.

von Arne B. (vulpine)


Lesenswert?

Holm Tiffe schrieb:

> Beim Typ 7 hängt am Eingangskreis direkt die Antenne und Du willst mir
> erzählen das dieser Kreis "scharf" abzugleichen geht?

Habe ich nie behauptet.
Ich zitiere mich selbst:

"Wenn ich die Ferritkerne der Eingangskreise auch nur geringfügig
verstelle..."

...Plural.

Gruß
Arne

von Hanns-Jürgen M. (yogy)


Lesenswert?

@Michael bez. RT100

Ich bin mitnichten abgleichgeil :-). Und da der RT100 von über 15 Jahren
UKW mäßig "völlig daneben" war, wird er das heute auch sein.  Ob es sich
nun um Versorgungsspannungsprobleme oder um Abgleichprobleme handelt,
kann ich nat. nicht sagen. Ich vermute es aber, da beim erwähnten
notwendigen Neuabgleich Mitte/Ende der 80er der RT100 das gleiche
Verhalten zeigte wie eben vor 15 Jahren.

Zu LMK: Das ist für mich völlig uninteressant. Als der RT100 neu war,
habe ich mal so aus Interesse die KW Bänder durchforstet, aber das hat
bei mir kein Interesse dafür wecken können.

Wenn ich mit den RT100 im Winter vornehmen sollte, werde ich gerne auch
über LMK berichten.

von Kelvin Klein (Gast)


Lesenswert?

Hanns-Jürgen "Yogy" Mostert schrieb:
> Wenn ich mit den RT100 im Winter vornehmen sollte, werde ich gerne auch
> über LMK berichten.

Du musst dich sputen. UKW soll auch bis 2020 abgeschaltet werden :-)

von Hanns-Jürgen M. (yogy)


Lesenswert?

So, zum Revox...

Ich habe das gute Stück aufgeschraubt und bin gleich wieder einmal
geschockt darüber, daß diese sündhaft teuren Geräte (Für den B260 habe
ich damals rund 2500 DM bezahlt, ohne die spätere RDS Nachrüstung..) nur
mit einseitigen NICHt durchkontaktierten Hartpapier (?)-Platinen
ausgerüstet sind... Es schüttelt mich.

Dann habe ich wie erwartet festgestellt, daß die
Antennenbuchsenlötstellen locker waren, eine war sogar völlig gebrochen.
Also nachgelötet und die Verbindungsleiterbahn zum Relais mit einem
flexiblem Draht "verstärkt".

Die Versorgungsspannungen sind alle okay, kein (merklicher) Brumm.
Dennoch: Ersatzelkos habe ich bestellt.. Sind ja nicht sooo viele im
HF/NF Teil.

Dann habe ich den ersten Punkt der Abgleichvorschrift, die nur aus einer
DC Messung besteht, durchgeführt, und, oh Schreck, die Werte liegen
8..12 % über den Sollwerten. Diese DC Spannung ist die Steuerspannung
der Varicaps, die auch die Eingangsfilter abstimmen.

Ich werde also den Loacal Oscillator abstimmen müssen. Sobald ich das
Abgleichbesteck bekomme....  Vlt. war es das schon..

von Hanns-Jürgen M. (yogy)


Lesenswert?

Kelvin Klein schrieb:
> Hanns-Jürgen "Yogy" Mostert schrieb:
>> Wenn ich mit den RT100 im Winter vornehmen sollte, werde ich gerne auch
>> über LMK berichten.
>
> Du musst dich sputen. UKW soll auch bis 2020 abgeschaltet werden :-)

Ja, ich weiß....

von herbert (Gast)


Lesenswert?

Hanns-Jürgen "Yogy" Mostert schrieb:
> Du musst dich sputen. UKW soll auch bis 2020 abgeschaltet werden :-)

Glaube ich jetzt nicht. Totgesagte leben meistens länger...

von Holm T. (Gast)


Lesenswert?

Arne BLN schrieb:
> Holm Tiffe schrieb:
>
>> Beim Typ 7 hängt am Eingangskreis direkt die Antenne und Du willst mir
>> erzählen das dieser Kreis "scharf" abzugleichen geht?
>
> Habe ich nie behauptet.
> Ich zitiere mich selbst:
>
> "Wenn ich die Ferritkerne der Eingangskreise auch nur geringfügig
> verstelle..."
>
> ...Plural.
>
> Gruß
> Arne


Wie viele Eingangskreise hat Deiner Meinung nach so ein Tuner Typ 7?
Ich komme genau auf Einen.

Außerdem gibt es den Bandpaß zwischen Vorstufe und Mischer, des Weiteren
einen Oszillatorkreis, einen am OszillatorPuffer und zwei ZF
Ausgangstrafos. Die alle zählen bei mir aber nicht unter
"Eingangskreis".
Des Weiteren bliebe festzustellen das weder der Eingangs- noch die
Zwischenkreise Ferritkerne haben, da sind Alukerne drin.

Von was zum Teufel redest Du eigentlich?


Gruß,

Holm

von Arne B. (vulpine)


Lesenswert?

Holm Tiffe schrieb:
> > Wie viele Eingangskreise hat Deiner Meinung nach so ein Tuner Typ 7?

Kreise die auf die gewünschte Eingangsfrequenz abgestimmt werden: 3
Kreise am "Eingang" (Antenneneingang): 1

> Ich komme genau auf Einen.

Haarspalterei, auch wenn ich hier mit den Begriffen ggfs. daneben lag,
ändert das nichts an den beschriebenen Effekten.

> Des Weiteren bliebe festzustellen das weder der Eingangs- noch die
> Zwischenkreise Ferritkerne haben, da sind Alukerne drin.

Ich habe hier mehrere dieser Tuner rumliegen, die haben nur im
Oszillatorkreis einen silberfarbenen Alukern. Alle anderen Kerne sehen
nach Ferrit aus (dunkelgrau bis fast schwarz).

> Von was zum Teufel redest Du eigentlich?

Gibt es einen Grund ausfallend zu werden?
Gegen berechtigte Hinweise auf ggfs. falsche Begrifflichkeiten
("Einganskreis") habe ich nichts einzuwenden, aber muss mann deshalb die
gesamten Aussagen in Frage stellen?

Ich halte fest: Deine Tuner haben also alle einen Eingangskreis und
Aluminiumkerne. Diese Kerne haben wenig bis gar keinen Einfluss auf die
Selektivität. Fazit: Die Ingenieure in der DDR hatten keine Ahnung und
haben Schrott konstruiert ;-)

Nee nee, die Dinger sind über alle Zweifel erhaben. Vernünftig
abgeglichen sind die fernempfangstauglicher als 99% aller anderen jemals
produzierten Empfangsteile.

Gruß
Arne

von Soul E. (Gast)


Lesenswert?

Arne BLN schrieb:

> Nee nee, die Dinger sind über alle Zweifel erhaben. Vernünftig
> abgeglichen sind die fernempfangstauglicher als 99% aller anderen jemals
> produzierten Empfangsteile.

Was will man sonst machen, wenn die interessanten Sender alle ausserhalb
des eigenen Landes stehen?

von Kelvin Klein (Gast)


Lesenswert?

soul eye schrieb:
> Was will man sonst machen, wenn die interessanten Sender alle ausserhalb
> des eigenen Landes stehen?

Internetradio

von Holm T. (Gast)


Lesenswert?

Arne BLN schrieb:
> Holm Tiffe schrieb:
>> > Wie viele Eingangskreise hat Deiner Meinung nach so ein Tuner Typ 7?
>
> Kreise die auf die gewünschte Eingangsfrequenz abgestimmt werden: 3
> Kreise am "Eingang" (Antenneneingang): 1
>
>> Ich komme genau auf Einen.
>
> Haarspalterei, auch wenn ich hier mit den Begriffen ggfs. daneben lag,
> ändert das nichts an den beschriebenen Effekten.
>
>> Des Weiteren bliebe festzustellen das weder der Eingangs- noch die
>> Zwischenkreise Ferritkerne haben, da sind Alukerne drin.
>
> Ich habe hier mehrere dieser Tuner rumliegen, die haben nur im
> Oszillatorkreis einen silberfarbenen Alukern. Alle anderen Kerne sehen
> nach Ferrit aus (dunkelgrau bis fast schwarz).
>
>> Von was zum Teufel redest Du eigentlich?
>
> Gibt es einen Grund ausfallend zu werden?

Du hast mich noch nie ausfallend erlebt, also: cool down.

> Gegen berechtigte Hinweise auf ggfs. falsche Begrifflichkeiten
> ("Einganskreis") habe ich nichts einzuwenden, aber muss mann deshalb die
> gesamten Aussagen in Frage stellen?

Du hattest auch meine Aussage in Frage gestellt als ich schrieb das die
Eingangskreise, wenn sie überhaupt abgestimmt sind, so breit sind das
sie das halbe Band durchlassen. Die Antenne samt Kabel bedämpft das
derartig
dass da nicht wirklich ein Scharfer Resonanzpunkt entsteht..das weist
aber Du selber.

Das Du natürlich einfach den halben Tuner zum Eingangskreis definierst
ändert an der Sache schon was.
Hast Du das heiße Wasser erfunden? Nein? Dann tue bitte auch nicht so.
>
> Ich halte fest: Deine Tuner haben also alle einen Eingangskreis und
> Aluminiumkerne. Diese Kerne haben wenig bis gar keinen Einfluss auf die
> Selektivität. Fazit: Die Ingenieure in der DDR hatten keine Ahnung und
> haben Schrott konstruiert ;-)

Das habe ich nie behauptet, das Gegenteil wäre eher der Fall. In 40% der
Fälle steckt am Antenneneingang irgend ein Draht dran und keine Antenne
mit 75 oder 300 Ohm Impedanz. Wenn der 1 Kreis da trennscharf wäre läge
er dann absolut daneben und es gäbe gar nix zu hören.

>
> Nee nee, die Dinger sind über alle Zweifel erhaben. Vernünftig
> abgeglichen sind die fernempfangstauglicher als 99% aller anderen jemals
> produzierten Empfangsteile.
>
> Gruß
> Arne

Naja. Ich bin auch Ossi, Agit Prop ist iun diesem Fall nicht nötig, mach
Dir da mal keinen Kopf. Ich bin mir nur nicht sicher ob man Deine
Aussage generell so verallgemeinern sollte. Teilweise sind die Tuner
unempfindlicher als die von Taschenradios (ja, sie sind
Kreuzmodulationsfester), dazu gab es einen Thread entweder hier oder in
"Analogtechnik" über Tuner. Irgend ein Mensch hatte unter Umgehung der
Vorstufe das Antennensignal direkt in den Mischer eingekoppelt und
erzielte damit bessere Ergebnisse.

Ein BF981 oder BF998 am Eingang statt SM200/BF900/BF960/KF520 verbessert
diese Dinger entschieden..
Es müßte mal einer diese Pollin BF1009SW da drin ausprobieren, das
sollte ein BF998 mit interner Gatevorspannungserzeugung für Ub 9V sein.
Die Teile gibts auch als BF1012..

Gruß,

Holm

von Arne B. (vulpine)


Lesenswert?

Holm Tiffe schrieb:
> Irgend ein Mensch hatte unter Umgehung der
> Vorstufe das Antennensignal direkt in den Mischer eingekoppelt und
> erzielte damit bessere Ergebnisse.

Naja, da wird dann aber was kaputt gewesen sein oder der Mischer wurde
heftigst übersteuert.

Edit: Hab den Thread grad gesehen, das war ein Tuner Typ 7 (ohne /3)),
also nur sehr ähnlich.

> Ein BF981 oder BF998 am Eingang statt SM200/BF900/BF960/KF520 verbessert
> diese Dinger entschieden..

Hab ich irgendwo schon mal gelesen, habe aber nirgendwo einen objektiven
Vergleich (Meßwerte/Empfangsvergleiche) dazu gesehen. Spaßeshalber habe
ich dennoch einen meiner Tuner von KF960 (?) auf BF982 umgerüstet. Der
spielt in der Tat hervorragend, wobei ich da bisher nur subjektiv
verglichen habe.

> Es müßte mal einer diese Pollin BF1009SW da drin ausprobieren, das
> sollte ein BF998 mit interner Gatevorspannungserzeugung für Ub 9V sein.
> Die Teile gibts auch als BF1012..

SMDs da reinzufrickeln ist mir zu blöd, mein Vorrat an BF981/982 usw.
sollte noch bis zur UKW-Abschaltung und dreimal darüber hinaus reichen
;-)
Interessant wäre, ob ein Austausch des Plastetransitors im Oszillator
positive Effekte haben könnte. Hab da schon mehrfach gelesen, dass die
RFT-Transistoren nicht von durchgängig guter Qualität sein sollen (in
meinem EKV12 sind bei zwei SF137 die Beine druchgegammelt....)
Vielleicht teste ich mal einen BF240 von Philips oder sogar einen BFT66.
Möglicherweise wird der Tuner durch geringeres OSzillatorrauschen noch
besser (?).

Erstmal muss ich an meinem ZF-Verstärker weiterbauen, bis dahin spielt
der BF982-Typ 7/3 direkt ohne weitere Filter an einem TDA1576 als
Demodulator und bringt auch so schon mehr Sender sauber rein als das
30€-Küchenradio vom Discounter.

Gruß
Arne

: Bearbeitet durch User
von Holm T. (Gast)


Lesenswert?

Arne BLN schrieb:
> Holm Tiffe schrieb:
[..]
>> Ein BF981 oder BF998 am Eingang statt SM200/BF900/BF960/KF520 verbessert
>> diese Dinger entschieden..
>
> Hab ich irgendwo schon mal gelesen, habe aber nirgendwo einen objektiven
> Vergleich (Meßwerte/Empfangsvergleiche) dazu gesehen. Spaßeshalber habe
> ich dennoch einen meiner Tuner von KF960 (?) auf BF982 umgerüstet. Der
> spielt in der Tat hervorragend, wobei ich da bisher nur subjektiv
> verglichen habe.

Die Daten von BF960 und BF981 sind nicht sooo unterschiedlich das das
die Unterschiede erklären würde, trotzdem gehen die 981 besser. Der 982
ist deutlich steiler (bei mehr Strom) wenn Du Deine ZF mal fertig hast,
würde ich an Deiner Stelle noch mal mit dem BIAS des ersten FETs
spielen. Den Mischer auszutauschen bringt IMHO nicht viel.
Interessant ist auch, dass der BF981 mit F=0,7dB typisch angegeben ist,
das ist wohl der rauschärmste.
>
>> Es müßte mal einer diese Pollin BF1009SW da drin ausprobieren, das
>> sollte ein BF998 mit interner Gatevorspannungserzeugung für Ub 9V sein.
>> Die Teile gibts auch als BF1012..
>
> SMDs da reinzufrickeln ist mir zu blöd, mein Vorrat an BF981/982 usw.
> sollte noch bis zur UKW-Abschaltung und dreimal darüber hinaus reichen
> ;-)

Willst Du ein paar loswerden?

Der BF1009SW hat auch dermaßen gute Daten das sich ein Versuch lohnt.
Vom Gate 1 müßte die beiden BIAS Widerstände abgeklemmt werden, bei G2
eventuell anpassen. Da der BF1009SW ein -Reverse Pinout Typ ist, paßt
der möglicherweise von unten an die Platine...
Pollin hat die für 30 Cent je 10 Stück.

> Interessant wäre, ob ein Austausch des Plastetransitors im Oszillator
> positive Effekte haben könnte. Hab da schon mehrfach gelesen, dass die
> RFT-Transistoren nicht von durchgängig guter Qualität sein sollen (in
> meinem EKV12 sind bei zwei SF137 die Beine druchgegammelt....)
> Vielleicht teste ich mal einen BF240 von Philips oder sogar einen BFT66.
> Möglicherweise wird der Tuner durch geringeres OSzillatorrauschen noch
> besser (?).

Die durchgegammelten Beine sind eine Frage der Metallurgie in Verbindung
mit der Umwelt,die auch andere Hersteller betroffen hat und die bei
SF235/245 eher weniger auftreten wird.
Über die Qualität des Transistors sagt das aber eher weniger aus denke
ich.
Andere Leute schwören auf metallverkappte Transistoren "... weil die
ruhiger sind..". Ich glaube nicht, das sich über den Oszillator da viel
rausholen läßt.
Der Knackpunkt ist die Vorstufe, das was die rauscht verstärkst Du
hinten heraus mit auch wenn der Sender dann Pegel "bis in den roten
Bereich" macht wirst Du das Rauschen nicht wieder los.
Zusätzliche ZF Stufen mit Keramikfiltern brachten in den alten Heulen
früher auch nicht viel weil es halt rauschte..der SEnder war lauter aber
rauschte genau so wie ohne die Stufe.

>
> Erstmal muss ich an meinem ZF-Verstärker weiterbauen, bis dahin spielt
> der BF982-Typ 7/3 direkt ohne weitere Filter an einem TDA1576 als
> Demodulator und bringt auch so schon mehr Sender sauber rein als das
> 30€-Küchenradio vom Discounter.
>
> Gruß
> Arne

Denkst Du das der TDA1576 lohnenswert besser ist als ein TDA1047 aka
A225?

Im Großen und Ganzen habe ich mir die UKW Bastelei abgewöhnt, der MDR
fällt hier mit der Tür ins Haus, RIASII existiert nicht mehr und Radio1
war auch schon mal besser...

Im Endeffekt dudelt letzterer dann aus dem PC.

Es ist lange her das ich mir ein 30Euro Radio vom Discounter von innen
gesehen habe, ich repariere kommerziell Elektronik..aber Sowas nicht.
DDR Radios aber schon in Ausnahmefällen. Am ehesten würde ich da drin
nach Bandfiltern der TOKO Bauart suchen, zum Ausschlachten..


Gruß,

Holm

von Hanns-Jürgen M. (yogy)


Lesenswert?

So, ein kurzes Update.

Der Abgleich des Local Oscillators hat nichts gebracht. Shit. Nun gut,
damit wurde nur die Varicap-Spannung in den Sollbereich gebracht, mit
denen die Filter im Eingangskreis "abgestimmt" werden.

Selbst mit einer provisorisch angeschlossenen (Unterdach-) UKW-Antenne
ohne Antennenverstärker kommt die Anzeige auch beim stärksten Sender
nicht über 40 dbF hinaus, also weit ab von einer Begrenzung. (Der
Grundig RTV400 von 1971 schafft im gleichen Zimmer mit einer einfachen
Wurfantenne fast bei allen Sendern Vollausschlag...)

Dem Hinweis auf defekte Eingangsfets werde ich erstmal nicht folgen, da
der wide und der narrow Eingangsfilter über je einen (oder zwei) eigenen
FET verfügen. Da müßten dann ja alle FETs gehimmelt sein. Die
Umschaltspannung zwischen narrow und wide liegt auch korrekt an (war nur
so eine Idee)

Ich werde mir nun eine definierte Signalquelle (gebrauchter Meßsender
oder etwas Vergleichbares) beschaffen (ggf. leihen). Das aber erst Mitte
September.. (Reisen)

von ham (Gast)


Lesenswert?

Hanns-Jürgen "Yogy" Mostert schrieb:
> (...) kommt die Anzeige auch beim stärksten Sender
> nicht über 40 dbF hinaus, also weit ab von einer Begrenzung. (Der
> Grundig RTV400 von 1971 schafft im gleichen Zimmer mit einer einfachen
> Wurfantenne fast bei allen Sendern Vollausschlag...)

Feldstärke-Anzeigen in UKW-Tunern sind unkalibrierte Schätzeisen. Jeder
Hersteller kann das Anzeigeverhalten dieser "Feldstärke-Indikatoren"
nach Belieben gestalten. Deshalb ist ein Vergleich verschiedener Geräte
wenig sinnvoll.

Wenn kein geeigneter Messgerätepark zur Verfügung steht, kann man manche
Abgleicharbeiten bzw. Tests mit Knowhow und kleinen Hilfsmitteln
durchführen.

Zur Abschätzung der Empfänger-Empfindlichkeit eignet sich beispielsweise
der direkte A/B-Vergleich zwischen einem korrekt arbeitenden und einem
defekten Gerät.

Hierzu hat sich ein HF-tauglicher Umschalter (Koaxrelais) bewährt, mit
dem ein HF-Signal (Rundfunksender, einfacher Signalgenerator)
abwechselnd in die beiden Empfangsteile eingespeist wird. Davor schleift
man ein stufenlos einstellbares und/oder schaltbares HF-Dämpfungsglied
in den Signalweg ein.

Diese Anordnung eignet sich auch gut zum Abgleich von HF-Stufen durch
das gehörmässige Einstellen auf Rauschminimum bei geringen
HF-Eingangspegeln.

von Cui Bono (Gast)


Lesenswert?

ham schrieb:
> Zur Abschätzung der Empfänger-Empfindlichkeit eignet sich beispielsweise
> der direkte A/B-Vergleich zwischen einem korrekt arbeitenden und einem
> defekten Gerät

Dieser Hinweis hilft schon mal viel weiter. Da muss man erst mal drauf
kommen!

:-)

von Kelvin Klein (Gast)


Lesenswert?

Hanns-Jürgen "Yogy" Mostert schrieb:
> Ich werde mir nun eine definierte Signalquelle (gebrauchter Meßsender
> oder etwas Vergleichbares) beschaffen (ggf. leihen). Das aber erst Mitte
> September.. (Reisen)

Für diese Zwecke absolut ausreichend:

http://www.elv.de/hq-stereo-ukw-pruefgenerator-sup2-komplettbausatz-mit-gehaeuse-ohne-netzteil.html

von Ralph B. (rberres)


Lesenswert?

Kelvin Klein schrieb:
> Für diese Zwecke absolut ausreichend:
>
>
http://www.elv.de/hq-stereo-ukw-pruefgenerator-sup2-komplettbausatz-mit-gehaeuse-ohne-netzteil.html

Glaube ich nicht.

Der TR wird diesen Generator noch rauschfrei hören, wenn alle
Eingangstransistoren ausgelötet sind. 117dbuV sind 700mV
Ausgangsspannung.

Wenn er wirklich die Empfängerempfindlichkeit verifizieren will, braucht
er einen HF Generator , dessen Ausgangspannung sich bis in den
Nanovoltbereich abschwächen lässt , und der vor allem so dicht ist, das
er auch bei 1uV eingestellte Ausgangsspannung über Schleichwege nicht
mehr abstrahlt als an der Antennenbuchse steht.

Der Prüfgenerator von ELV ist allenfalls für den Stereocoder
abzugleichen brauchbar.

Ralph Berres

von Kelvin Klein (Gast)


Lesenswert?

Ralph Berres schrieb:
> Der TR wird diesen Generator noch rauschfrei hören, wenn alle
> Eingangstransistoren ausgelötet sind. 117dbuV sind 700mV
> Ausgangsspannung.

Man sollte die Kirche im Dorf lassen.

Es geht hier nicht um die Neu-Entwicklung eines superrauscharmen
Eingangsteils, sondern um die Fehlersuche in einem durchentwickelten
Serien-Gerät, das vorher einwandfrei ging. Da braucht man erst einmal
nur ein definiertes FM-Signal, das man verfolgen kann.

Zur Reparatur und zur Fehlersuche und Signalverfolgung in einem
UKW-Empfänger, der selbst bei starkten UKW-Signalen aus der Luft fast
taub ist, reicht die Abschwächung des ELV Prüfgenerators.

Tausende von Werkstätten sind in der Vergangenheit ohne High-End
Messgeräte ausgekommen. Mit Erfahrung, Grundlagen Know-How,
systematischen Vorgehen und etwas Intuition. Ohne diese Fähigkeiten
hilft auch der größte und teuerste Messgerätepark nicht weiter.

Ich behaupte mal, dass weit über 95 Prozent aller Fehler mit einfachen
Mess- und Prüfmitteln zu beheben sind.

Grüße

von Matthias S. (Firma: matzetronics) (mschoeldgen)


Lesenswert?

Kelvin Klein schrieb:
> Ich behaupte mal, dass weit über 95 Prozent aller Fehler mit einfachen
> Mess- und Prüfmitteln zu beheben sind.

In diesem Fall, und wenn es nur darum geht, ein vergleichbares UKW
Signal zu erzeugen, eignet sich auch ein simpler 100MHz Quarzoszillator,
z.B. im Blechgehäuse. Mit einem C-Trimmer am Ausgang und einer
sorgfältig geschirmten Durchführung kann man sich so einen Träger
herstellen, der sogar recht genau auf 100MHz liegt. Falls 100MHz gerade
nicht da sind, geht auch ein z.B. 25,175 MHz Oszillator (VGA Karte), den
man auf der 4. Oberwelle abhört.
Nur modulieren ist schwierig. Ich hab da mal mit NF auf der
Betriebsspannung experimentiert, aber den gewünschten 100kHz Hub kriegt
man natürlich nicht hin.

: Bearbeitet durch User
von Hanns-Jürgen M. (yogy)


Lesenswert?

So, Update.. Ich habe in der Bucht einen alten R&S Meßsender ersteigert,
damit werde ich dann, wie hier auch vorgeschlagen zunächst einmal grob
die Empfindlichkeiten zwischen dem Revox und dem RTV400 abchecken..  Ich
werde berichten.

Der R&S war billiger, als die ELV Karte und einen zusätzlichen (ggf. zu
bauenden) Abschwächer.

von Ralph B. (rberres)


Lesenswert?

Hanns-Jürgen "Yogy" Mostert schrieb:
> Ich habe in der Bucht einen alten R&S Meßsender ersteigert,

Welcher ist es denn?

Ralph Berres

von Hanns-Jürgen M. (yogy)


Lesenswert?

Ralph Berres schrieb:
> Hanns-Jürgen "Yogy" Mostert schrieb:
>> Ich habe in der Bucht einen alten R&S Meßsender ersteigert,
>
> Welcher ist es denn?
>
> Ralph Berres

SMFA, leider ohne Haandbuch  ...  Gehe den "Bootsanker" nächste Woche
holen.

: Bearbeitet durch User
von Hanns-Jürgen M. (yogy)


Lesenswert?

Ralph Berres schrieb im Beitrag #3758967:
> Hier schon mal die Bedienungsanleitung
>
> Ralph Berres

Ralph, super! Vielen vielen Dank.

Du hast was gut bei mir.

Viele Grüße, Yogy

von Ralph B. (rberres)


Lesenswert?

Dann lieber der Link zu umfangreichen Dokumentationen des SMFA

http://www.schweiky.de/projekte.htm#manuals

statt ein 3MB große Datei nur Bedienungsanleitung.


Ralph Berres

von Kelvin Klein (Gast)


Lesenswert?

Hanns-Jürgen "Yogy" Mostert schrieb:
> Der R&S war billiger, als die ELV Karte und einen zusätzlichen (ggf. zu
> bauenden) Abschwächer.

Listenpreis SMFA 1966: 19700 DM

macht bei 51 Kilo Gewicht einen Kilopreis von 197,50 Euro/Kg

nicht schlecht

von Ralph B. (rberres)


Lesenswert?

Kelvin Klein schrieb:
> Listenpreis SMFA 1966: 19700 DM
>
> macht bei 51 Kilo Gewicht einen Kilopreis von 197,50 Euro/Kg
>
> nicht schlecht

Damals war der SMFA halt noch Stand der Technik.

Heute wäre so ein Gerät unverkäuflich.
Bzw. man bekommt tatsächlich nur noch den Schrottpreis.

Ralph Berres

von Arne B. (vulpine)


Angehängte Dateien:

Lesenswert?

Holm Tiffe schrieb:
> Willst Du ein paar loswerden?

BF998 (also den SMD BF981) kann ich einige abgeben, die "bedrahteten"
(BF981/982)allenfalls in homöopathischen Dosen. Die bekommt man leider
immer schwieriger, und vor allem werden sie allmählich teurer.

>Pollin hat die für 30 Cent je 10 Stück.

Hmm ja, aber bei dem Laden wird seltsamerweise aus jeder
Kleinteilebestellung immer ein ganzer Umzugskarton ;-)
Insbesondere die Sortimente sprechen den kindlichen Wundertütennerv
immer wieder an. In meinem letzten "Grundig-Ersatzteile" waren immerhin
an die 200 sowjetische FETs KP303, auf eBay-Kurse umgerechnet hat Pollin
mit der Bestellung Verlust gemacht.

>Die durchgegammelten Beine sind eine Frage der Metallurgie in Verbindung
>mit der Umwelt,die auch andere Hersteller betroffen hat und die bei
>SF235/245 eher weniger auftreten wird.

Der EKV stand im nicht gerade trockenen Keller, das wird sicher dazu
beigetragen haben. Wo er einst seinen Dienst in der NVA tat, ist nicht
überliefert, vielleicht sagt einem Experten der Aufkleber "1988 - NVA
40" etwas (?). Womöglich stand er mal in salzhaltiger Luft an der See...

>Andere Leute schwören auf metallverkappte Transistoren "... weil die
>ruhiger sind..". Ich glaube nicht, das sich über den Oszillator da viel
>rausholen läßt.

Halbleiter mit Aluhüten, interessanter Ansatz. Um "viel" geht es mir
dabei auch nicht, aber wenn man mit ein paar Sekunden Lötarbeit und
ohnehin vorhandenen Bauteilen auch nur ein Dezibel weniger Rauschen
rausholen kann - warum nicht?

>Denkst Du das der TDA1576 lohnenswert besser ist als ein TDA1047 aka
>A225?

Der TDA1576 ist entwicklungstechnsich ein paar Jahre jünger (ca. 1980)
als der TDA1047 (ca. 1976) und in Sachen Klirrfaktor und S/N-Ratio
besser. Vom externen Beschaltungsaufwand nehmen die zwei sich nichts,
also spricht aus meiner Sicht wenig für den TDA1047/A225D, außer man hat
keinen TDA1576 zur Hand.
Habe mit dem A225D selber noch keine praktischen Erfahrungen gesammelt,
dem Hörensagen nach scheint er aber ordentliche Ergebnisse zu liefern.
Um die technischen Daten beider ICs abgleichmäßig zu erreichen, braucht
es dann natürlich schon HiFi-taugliche Messtechnik. Also einen
klirrarmen Meßsender und Klirrmesstechnik (ich nutze den Leader 3281 +
PC mit Softwarelösung ARTA).

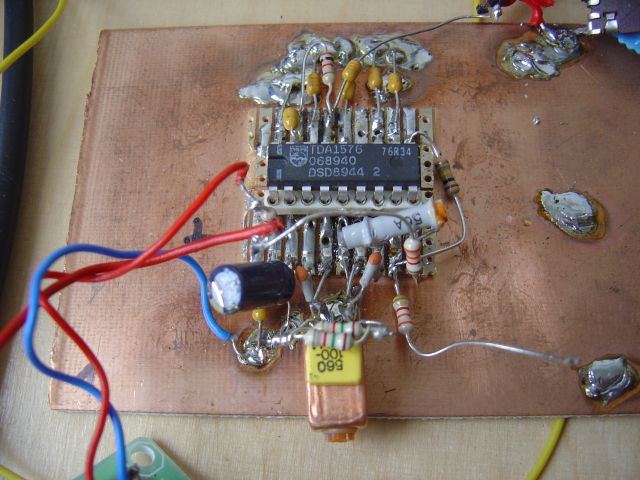

Der TDA1576 ist jedenfalls sehr bastlerfreundlich, mein erster
"Quick&dirty"-Aufbau (siehe Foto) zum Test ein paar dieser ICs vom
Hong-Kong-Händler hat auf Anhieb funktioniert, läuft stabil und ich
konnte die wesentlichen Daten aus dem Philips-Datenblatt messtechnisch
nachvollziehen, um gefälschte ICs auszuschliessen (die Aufdrucke sahen
alle -obwohl von Philips- verschieden aus, lag wohl aber an
unterschiedlichen Baujahren/Fabs ).

>Im Großen und Ganzen habe ich mir die UKW Bastelei abgewöhnt, der MDR
>fällt hier mit der Tür ins Haus, RIASII existiert nicht mehr und Radio1
>war auch schon mal besser...

Der Weg ist bei mir in erster Linie das Ziel, ich will die Zeit noch
nutzen bis alles digital bnw. in Software ist.
Zum Hören habe ich hier einen Grundig T-7500 überholt und neu
abgeglichen. Der kam zu seinerzeit in Testberichten den Revox-Geräten
schon bedenklich nahe. Mein aktuelles Vorhaben ist es, ein Küchenradio
mit annähernd vergleichbaren technischen Daten zu bauen, rein analog
ohne PLL allerdings.

Das Konzept sieht gedanklich im Moment so aus:

1. Tuner 7/3 mit BF982 modifiziert
2. ZF-Verstärker mit drei phasenlinearen Toko-6-Kreis-Filtern
3. Demodulator mit TDA1576 (mit 2 Diskriminatorkreisen, vielleicht
alternativ eine PLL wie im Grundig)
4. Stereodekoder (TDA1591 oder TDA1592)
5. diskreter NF-Verstärker ~5 Watt

Gruß
Arne

: Bearbeitet durch User
von Kelvin Klein (Gast)


Lesenswert?

Ihr macht mich ganz kirre, mit Euren Reanimations-Aktivitäten. Hab als
Folge davon mich erschrocken bei dem Gedanken erwischt, einen SABA 9041
Receiver, der seit vielen Jahren tief im Keller in einer Kiste ruht, mal
ans Licht zu holen und einzuschalten.

Ich weiß ja jetzt, wer einen UKW-Messsender hat - für alle Fälle  :-)

von Hanns-Jürgen M. (yogy)


Lesenswert?

So, Update.

gestern habe ich den SMFA abgeholt.. der ist wirklich sauschwer.
Vorbesitzer und -benutzer ist ein Funkamateur, der nun ein moderneres
Gerät sein Eigen nennt. Leider hatte ich nicht viel Zeit, um länger mit
ihm zu klönen.

Nun ja, ich habe mehr an Sprit verfahren als ich für das Gerät bezahlt
habe, Abschreibung und Zeit nicht mitgerechnet.. aber für das Hobby...
und:

Soeben habe ich den SMFA eingeschaltet und angeschlossen... er funzt :-)

Ergebnis an dem (vermutlich auch nicht mehr ganz richtig abgestimmten)
RTV400 von 1971:

Empfang rauschfrei ab ca 15 uV EMK, Pegelanzeige 3 von 5 (eher 4,5).
(Fehlanpassung auch wg. 240 Ohm Antenneneingang höchstwahrscheinlich)


Revox... oh, das ist bitter:

EMK 15 uV: Keine Anzeige, nur Rauschen
Empfang (mono) optisch rauschfrei am 75 uV...
1,5 mV -> Anzeige  25 dBf
15 mV -> Anzeige 45 dBf...

Anzeige auch bei weitere EMK Erhöhung (max. 200 mV) nicht über ca 70
dBf. KSkale geht aber bis 110 dBf und soll bei 200 mV erreicht werden...

Da fehlen mal so 40 dBf...

So, nächster Schritt (aber erst im Sep möglich) ist die Beschaffung
eines HF Millivoltmeters nebst Tastkopf... Ich muß mal meine Kumpels in
der Region anhauen..

Bis dahin, Funkstille

Viele, aber zerknirschte, Grüße von Yogy

von Kelvin Klein (Gast)


Lesenswert?

Hanns-Jürgen "Yogy" Mostert schrieb:
> So, nächster Schritt (aber erst im Sep möglich) ist die Beschaffung
> eines HF Millivoltmeters nebst Tastkopf... Ich muß mal meine Kumpels in
> der Region anhauen.

Das baut man sich schnell selber. So zum Beispiel:
http://www.qrpproject.de/hf_tastkopf.htm

Wenns ohne Gleichrichtung sein soll,hier:
http://welecw2000a.sourceforge.net/docs/Hardware/Aktiver_Tastkopf_mit_OPA659.pdf

wiegt weit weniger als 51 Kilo

KK

von Ralph B. (rberres)


Lesenswert?

Als HF Milivoltmeter würde ich dir entweder R&S URV4 oder wenn du dir es
leisten kannst URY,URV5,NRV ( sind alles die gleichen Geräte )
empfehlen.

Eventuell ist auch der Vorgänger von dem URV4 interessant. Das wäre der
URV

Die zugehörigen Tastköpfe heißen für den URV und URV4  für den 10V
Durchgangskopf URV-Z2 für den Tastkopf URV-Z7

Für den URV5,URY,NRV heist der 10V Durchgangskopf URV5-Z2 oder URY-Z2
und der Tastkopf URV5-Z7 oder URY-Z7. Die Durchgangsköpfe gehen von 9KHz
bis 2GHz der Tastkopf bis maximal 1GHz. Zu der URV5 Familie gibt es noch
einen Abschlusskopf NRV-Z1 10MHz bis 18GHz aber maximal 1V. Der hat
einen 50 Ohm Abschluss integriert.

Zu den Tastköpfen gibt es eine Zubehörschatulle mit ziemlich viel
Inhalt.

Du must dich einfach schlau machen, was angeboten wird und was es
kostet.

Die Durchgangsköpfe kannst du durch Aufschrauben eines 50 Ohm
Abschlusswiderstand z.B. R&S RNB ( wird oft für 30 Euro angeboten ) zu
einen Abschlusskopf bis 10V verwandeln.

Was den 240 Ohm Eingang betrifft, der Revox hat garantiert auch einen
Koax-Eingang mit 75 Ohm. Ansonsten nur ein Pin des 75 Ohm Einganges mit
der Seele des Kabels belegen und die Abschirmung auf kürzesten Wege auf
Masse. ( Ich vermute, das der 240 Ohm Eingang die hälfte der Spule an
Masse liegt ).

Die Fehlanpasung macht ca. 6db aus.

Ralph Berres

: Bearbeitet durch User
von Kelvin Klein (Gast)


Lesenswert?

Ich würde auch noch die Anschaffung eines gebrauchten Raster-
Elektronenmikroskops für die Untersuchung der Lötstellen anregen.

von Ralph B. (rberres)


Lesenswert?

Hanns-Jürgen "Yogy" Mostert schrieb:
> Nun ja, ich habe mehr an Sprit verfahren als ich für das Gerät bezahlt
> habe,

Darf man fragen wieviel du dafür bezahlt hast?

Nicht das ich auch so einen wollte. Aber es könnte bei unsern OVV noch
so ein Gerät im Keller stehen.

Ralph Berres

von Hanns-Jürgen M. (yogy)


Lesenswert?

Ralph Berres schrieb:

>
> Was den 240 Ohm Eingang betrifft, der Revox hat garantiert auch einen
> Koax-Eingang mit 75 Ohm. Ansonsten nur ein Pin des 75 Ohm Einganges mit
> der Seele des Kabels belegen und die Abschirmung auf kürzesten Wege auf
> Masse. ( Ich vermute, das der 240 Ohm Eingang die hälfte der Spule an
> Masse liegt ).
>

Ja, danke für Infos, ich mache mich schlau. Bez. der Anpassung: Der
Revox B260 hat ausschließlich 75 Ohm Eingänge (2 Stück). Der Grundig
RTV400 ausschließlich den einen 240 Eingang. Ich habe noch so einen
alten Adapter 75 Ohm Koax auf 240 Ohm symm, den es "damals" als Zubehör
für "moderne Antennenalagen" gab. Den habe ich genommen. Den RTV habe
ich nicht aufgeschraubt. Sein Schaltbild zeigt, daß der 240 Eingang auf
einen "Transformator" geht, die Sekundärwiscklung mit parallelem C und
Varicap geht auf den Eingangsfet.

@Kelvin: Die alten Geräte sind noch mit anständigen Lötzinn gelötet. Das
Rasterelektrodenmikroskop ist nur heute bei dem ROHS Kaltstellen
notwendig.... Für die guten Lötstellen reicht ein
Ultraschalluntersuchungsgerät. Die gibt es bei jedem Gyn.  :-)

Im Ernst: Selbstbauvorschlag für eine HF-Probe hatte ich schon gefunden,
notfalls mache ich das auch. Da meine Heimätzanlage mitsamt
Eisen-3-Chlorid (Das Zeug ist einfach widerlich) schon vor über 20
Jahren entsorgt wurde, und ich zudem keine SMD Bauteile auf Vorrat habe,
ist das aber auch schon aufwendig... Zudem ist das Löten von Vogelfutter
für mich als alten scheelen Sack schon nervig....

Ooops, ich sehe gerade, den QRP Tastkopf gibt es ja fertig...

: Bearbeitet durch User
von Soul E. (Gast)


Lesenswert?

ansonsten gibt es www.platinenbelichter.de. Der macht genau das Gleiche
wie Du mit Deiner Heimätzanlage, saut dabei aber seine Küche ein und
nicht Deine.

von Hanns-Jürgen M. (yogy)


Lesenswert?

soul eye schrieb:
> ansonsten gibt es www.platinenbelichter.de. Der macht genau das Gleiche
> wie Du mit Deiner Heimätzanlage, saut dabei aber seine Küche ein und
> nicht Deine.

Kenne ich, da habe ich erst vor Kurzem PCBs ätzen lassen. Der macht
wirklich saubere Arbeit. Voll zu empfehlen. Ist zudem bei mir in der
Nähe, also notfalls kann ich PCBs abholen. Leider kann er nicht
durchkontaktieren...

von Matthias S. (Firma: matzetronics) (mschoeldgen)


Lesenswert?

Platine für einen Tastkopf ist auch nicht unbedingt nötig,
freiverdrahtet sind da evtl. sogar noch niedrigere parasitäre
Kapazitäten und Induktivitäten drin.
Meiner ist aus einer Ge-Diode und kleinem SMD-C in einem
Kugelschreibergehäuse gemacht - als Abschluss oben eine RCA (Cinch)
Buchse.

von Hanns-Jürgen M. (yogy)


Lesenswert?

Tante Juujel lieferte mir z.B. dieses:

http://senderbau.egyptportal.ch/hf-voltmeter.htm

Aber alles erst Mitte Sep möglich...

von Old P. (Gast)


Lesenswert?

Hanns-Jürgen M. schrieb:
>
> Letzte Woche habe
> ich übrigens 288 Tantal-Elkos gegen Ceramic-Kondensatoren zur OPAMP
> Abblockung in meinem Mischpult von 1990 getauscht... Das war schön  :-(

Hallo, hat zwar nichts mit dem HF-Thema zu tun, aber warum hast du das
gemacht?
Ich habe auch noch einige dieser  Monster-Mixer, teilweise auch mit
Tantal. Die tuns noch wie eh und jeh...

Old-Papa

von Kelvin Klein (Gast)


Lesenswert?

Old Papa schrieb:
> Ich habe auch noch einige dieser  Monster-Mixer, teilweise auch mit
> Tantal. Die tuns noch wie eh und jeh...

Das ist auch meine Erfahrung.

Tantal-Elektrolytkondensatoren leiden nicht unter Austrocknung, wie
nasse Aluminium-Elektrolytkondensatoren, die deswegen nur eine begrenzte
Lebensdauer aufweisen.

Das Problem von Tantal Kondensatoren ist ihre mangelnde
Schaltfestigkeit, sie sind empfindlich gegenüber niederohmigen Ein- und
Ausschaltvorgängen und fallen durch Überspannung und Impuls-Stromspitzen
aus, wenn der Quellwiderstand niederohmig ist. Darum sind Tantal Elkos
als Siebkondensator in Netzteilen oder hinter Spannungsreglern nicht
geeignet, wurden aber trotzdem in Unkenntnis der Sachlage in vielen
Geräten an solchen Stellen eingesetzt. Daneben gab es auch noch
spezielle Tantal-Serien ganz bestimmter Hersteller, deren Lackierung im
Lauf der Zeit brüchig wurde und die deswegen durch äußere Einflüsse zu
Ausfällen neigten.

Mit strombegrenzenden Vorwiderstand als Abblockkondensator z.B. an einem
OP halten gute Tantals meist lang.

Gruß KK

von Ralph B. (rberres)


Lesenswert?

Hanns-Jürgen M. schrieb:
> http://senderbau.egyptportal.ch/hf-voltmeter.htm

Als Trendanzeige geht diese Schaltung natürlich auch.

Nur verlässlich  absolute Spannungen kann man damit allenfalls , wenn
sie höher als 1V sind.

Ralph Berres

von Kelvin Klein (Gast)


Lesenswert?

Ralph Berres schrieb:
> Nur verlässlich  absolute Spannungen kann man damit allenfalls , wenn
> sie höher als 1V sind.

Mit Verlaub, das ist Unfug!

Bis heute werden Diodentastköpfe auch für die Messung von kleinsten
HF-Spannungen benutzt. Ein Beispiel sind die URV Hf Millivoltmeter von
Rhode und Schwarz, die alle mit Diodentastköpfen arbeiten. Die
Linearitätsabweichungen im quadratischen Kennlinienteil der Diode lassen
sich mit Hilfe einer Tabelle einfach in die tatsächliche HF-Spannung
umsetzen.

Beispielhaft hier ein Kalibrierkurve eines einfachen Tastkopfs (ab Seite
3):
http://www.qrpproject.de/Media/pdf/TastkopfManual.pdf

R&S:
http://cdn.rohde-schwarz.com/pws/dl_downloads/dl_common_library/dl_brochures_and_datasheets/pdf_1/SLMESS_D.PDF

KK

von Ralph B. (rberres)


Lesenswert?

Kelvin Klein schrieb:
> Bis heute werden Diodentastköpfe auch für die Messung von kleinsten
> HF-Spannungen benutzt. Ein Beispiel sind die URV Hf Millivoltmeter von
> Rhode und Schwarz, die alle mit Diodentastköpfen arbeiten.

Dann schaue dir auch mal bitte schön an, was für ein Aufwand man treiben
muss, damit die Anzeige verlässlich wird.

Beim URV eine Regelschleife um die Linearität der Anzeige zu erreichen.

Sie haben dann trotz diesem Aufwand einen Anzeigefehler bis zu 20%
Insbesonders bei kleinen Spannungen.

beim URV5 eine für jeden Tastkopf personalisiertes Kennlinienfeld,
welches einem zum Tastkopf direkt zugeordnetes Eprom gespeichert ist.

Hier kann man dann froh sein 2% Anzeigegenauigkeit zu erreichen.

Alle Verfahren , die nicht speziell auf die verwendete Diode angepasst
sind,  bringen nur grobe Schätzwerte. Die Kennlinie ist übrigens auch
nicht streng quadratisch, insbesonders im Übergangsbereich zur
Spitzenwertmessung nicht. ( Also zwischen ca 20mV und 300mV bei
Germanium und Shottkydioden ).

Ich bleibe dabei. Solch einfache Tastkopfschaltungen sind ohne
personalisierten Linearisierungen nur eingeschränkt zur Spannungsmessung
unter 1V brauchbar.

Diese allgemeinen Kalibrierkurven taugen allenfalls als Anhaltspunkt.

Ralph Berres

von Kelvin Klein (Gast)


Lesenswert?

Ralph Berres schrieb:
> Ich bleibe dabei. Solch einfache Tastkopfschaltungen sind ohne
> personalisierten Linearisierungen nur eingeschränkt zur Spannungsmessung
> unter 1V brauchbar.
>
> Diese allgemeinen Kalibrierkurven taugen allenfalls als Anhaltspunkt.


Ein HF-Praktiker, der mit der Sache wirklich zu tun hatte und nicht nur
vom Hörensagen doziert weiß aus eigener Anschauung, dass mit
HF-Diodentastköpfen nicht erst ab 1V, sondern sogar im Mikrovolt Bereich
mit für praktische Zwecke ausreichender Genauigkeit gemessen werden
kann. Es gibt Beispiele und Literatur im Web zu Hauf, die dies
eindrucksvoll aufzeigen.


> Hier kann man dann froh sein 2% Anzeigegenauigkeit zu erreichen.

Froh sein??
hier bitte mal die Kirche im Dorf lassen: 2% Genauigkeit entsprechen
0,17dB!!! Die wenigsten HF-Messgeräte erreichen jemals solche
Genauigkeiten. Was soll also eine solch realitätsfremde Argumentation?

Merke: 25% Genauigkeit, entsprechend 2dB (+/- wohlgemerkt) sind für die
meisten paktischen Messaufgaben ausreichend, und für Signalverfolgung
für Reparaturzwecke sowieso. Vor diesem Hintergrund darauf zu beharren,
HF-Diodengleichrichter gingen erst ab 1V und Kalibrierkurven taugten
allenfalls als Anhaltspunkt, ist unzutreffend und sachlich nicht zu
begründen.

Gruß
KK

von Kelvin Klein (Gast)


Lesenswert?

Um mal der Ansicht "Dioden HF-Tastkopf nur über 1V tauglich" konkrete
Vergleichs Messungen gegenüberzustellen:

http://www.cliftonlaboratories.com/diodes_for_rf_probes.htm

Es geht schließlich in diesem Thread um ein Hilfsmittel für die
quantitative HF-Pegel Prüfung im Rahmen einer Fehlersuche und nicht um
Präzisionsmessung von Absolutwerten im 0,x dB Bereich, wie sie in Labors
vielleicht notwendig ist.

Um ein Netzteil zu reparieren benötigt man ja auch kein Rubidium
Atom-Normal um erst mal die Netzfrequenz nachzumessen.

von Ralph B. (rberres)


Lesenswert?

Kelvin Klein schrieb:
> Es geht schließlich in diesem Thread um ein Hilfsmittel für die
> quantitative HF-Pegel Prüfung im Rahmen einer Fehlersuche und nicht um
> Präzisionsmessung von Absolutwerten im 0,x dB Bereich, wie sie in Labors
> vielleicht notwendig ist.

Jetzt gibst du es ja selber zu.

Nichts anderes habe ich behauptet. Für Trendmessungen kann man es
nehmen.
( Um z.B. ein Maximum der Filterkurve zu finden. Für mehr sind solche
einfache Schaltungen auch weder gedacht, noch in dieser Form tauglich.

Nicht mehr und nicht weniger wollte ich damit zum Ausdruck bringen.

Aber der TE will ja sich von Stufe zur Stufe bei seinen Revox-Tuner
durchhangeln und gemessene Werte mit denen in der Serviceanleitung
vergleichen. Und da kann ich dann nur sagen Prost Mahlzeit.

Oder er messtete bis es pastete.

Ralph Berres

von Holm T. (Gast)


Lesenswert?

Arne BLN schrieb:
> Holm Tiffe schrieb:
>> Willst Du ein paar loswerden?
>
> BF998 (also den SMD BF981) kann ich einige abgeben, die "bedrahteten"
> (BF981/982)allenfalls in homöopathischen Dosen. Die bekommt man leider
> immer schwieriger, und vor allem werden sie allmählich teurer.

Na gut, ich habe gerade 10 Stück 981 aus der Bucht gefischt.

>
>>Pollin hat die für 30 Cent je 10 Stück.
>
> Hmm ja, aber bei dem Laden wird seltsamerweise aus jeder
> Kleinteilebestellung immer ein ganzer Umzugskarton ;-)
> Insbesondere die Sortimente sprechen den kindlichen Wundertütennerv
> immer wieder an. In meinem letzten "Grundig-Ersatzteile" waren immerhin
> an die 200 sowjetische FETs KP303, auf eBay-Kurse umgerechnet hat Pollin
> mit der Bestellung Verlust gemacht.

Wieder die Frage, warum bietest Du nicht ein paar davon an? Ich habe
etliche von der Version G, aber andere sind evtl. interessant.

>
>>Die durchgegammelten Beine sind eine Frage der Metallurgie in Verbindung
>>mit der Umwelt,die auch andere Hersteller betroffen hat und die bei
>>SF235/245 eher weniger auftreten wird.
>
> Der EKV stand im nicht gerade trockenen Keller, das wird sicher dazu
> beigetragen haben. Wo er einst seinen Dienst in der NVA tat, ist nicht
> überliefert, vielleicht sagt einem Experten der Aufkleber "1988 - NVA
> 40" etwas (?). Womöglich stand er mal in salzhaltiger Luft an der See...
>

Das entzieht sich auch meinter Kenntnis. Ich habe aber mal einen
Orgautomaten gesehen der auf dem Dachboden einer wirklich alten Bude in
der verschiedenes Chemiezeuch Verwendung fand (Kodo, Spurenmetalle
Freiberg) gelagert wurde. Es richte mit der Faust auf den Tisch zu hauen
und es rieselten die Teile von den Platinen... :--)
Auch Massenweise MP20...


>>Andere Leute schwören auf metallverkappte Transistoren "... weil die
>>ruhiger sind..". Ich glaube nicht, das sich über den Oszillator da viel
>>rausholen läßt.
>
> Halbleiter mit Aluhüten, interessanter Ansatz. Um "viel" geht es mir
> dabei auch nicht, aber wenn man mit ein paar Sekunden Lötarbeit und
> ohnehin vorhandenen Bauteilen auch nur ein Dezibel weniger Rauschen
> rausholen kann - warum nicht?

Der Mensch braucht offensichtlich seinen Glauben. Röhren sind besser als
Transistoren, Germaniumtransistoren besser als Silizium, Metallkappe
besser als Plastik und Beide Sorte nbesser als ICs.

>
>>Denkst Du das der TDA1576 lohnenswert besser ist als ein TDA1047 aka
>>A225?
>
> Der TDA1576 ist entwicklungstechnsich ein paar Jahre jünger (ca. 1980)
> als der TDA1047 (ca. 1976) und in Sachen Klirrfaktor und S/N-Ratio
> besser. Vom externen Beschaltungsaufwand nehmen die zwei sich nichts,
> also spricht aus meiner Sicht wenig für den TDA1047/A225D, außer man hat
> keinen TDA1576 zur Hand.
> Habe mit dem A225D selber noch keine praktischen Erfahrungen gesammelt,
> dem Hörensagen nach scheint er aber ordentliche Ergebnisse zu liefern.
> Um die technischen Daten beider ICs abgleichmäßig zu erreichen, braucht
> es dann natürlich schon HiFi-taugliche Messtechnik. Also einen
> klirrarmen Meßsender und Klirrmesstechnik (ich nutze den Leader 3281 +
> PC mit Softwarelösung ARTA).

Huh? Ich gucke mir lieber die Demodulatorkurve auf dem Wobbler an.
Mein UPL ist gerade verliehen..

> Der TDA1576 ist jedenfalls sehr bastlerfreundlich, mein erster
> "Quick&dirty"-Aufbau (siehe Foto) zum Test ein paar dieser ICs vom
> Hong-Kong-Händler hat auf Anhieb funktioniert, läuft stabil und ich
> konnte die wesentlichen Daten aus dem Philips-Datenblatt messtechnisch
> nachvollziehen, um gefälschte ICs auszuschliessen (die Aufdrucke sahen
> alle -obwohl von Philips- verschieden aus, lag wohl aber an
> unterschiedlichen Baujahren/Fabs ).

Ich habe schon zu DDR Zeiten mit den Dingern (A225) gebastelt, Sorgen
machten die eigentlich nicht. Heute habe ich die in der Schachtel um DDR
Radios zu reaprieren (wird mir ab und an angetragen) mit
durchschnittlichem
 West-Müll schicke ich die Leute aber zum Elektronikschrott.

>
>>Im Großen und Ganzen habe ich mir die UKW Bastelei abgewöhnt, der MDR
>>fällt hier mit der Tür ins Haus, RIASII existiert nicht mehr und Radio1
>>war auch schon mal besser...
>
> Der Weg ist bei mir in erster Linie das Ziel, ich will die Zeit noch
> nutzen bis alles digital bnw. in Software ist.
> Zum Hören habe ich hier einen Grundig T-7500 überholt und neu
> abgeglichen. Der kam zu seinerzeit in Testberichten den Revox-Geräten
> schon bedenklich nahe. Mein aktuelles Vorhaben ist es, ein Küchenradio
> mit annähernd vergleichbaren technischen Daten zu bauen, rein analog
> ohne PLL allerdings.
>

Da lohnt doch auch der Aufwand nicht. Berlin sagtest Du? Da ist doch die
Sendervielfalt deutlich höher als hier. Aber Alle haben eines Gemeinsam:
den sogenannten Optimod, damits auch in der Küche ordentlich brüllt...

Wozu HIFI? Kommt doch gar nicht von den Sendern...

> Das Konzept sieht gedanklich im Moment so aus:
>
> 1. Tuner 7/3 mit BF982 modifiziert
> 2. ZF-Verstärker mit drei phasenlinearen Toko-6-Kreis-Filtern
> 3. Demodulator mit TDA1576 (mit 2 Diskriminatorkreisen, vielleicht
> alternativ eine PLL wie im Grundig)
> 4. Stereodekoder (TDA1591 oder TDA1592)
> 5. diskreter NF-Verstärker ~5 Watt
>
> Gruß
> Arne

Krame mal die alten elektronischen Jahrbücher durch, da gabs irgendwo
(müßte nachsehen) eine Zusammenfassung über FM Demodulatoren.
Abgesehen vom Revox Demodulator mit Koaxkabel war da auch eine Schaltung
eines sogenannten "Zähldemodulators" abgedruckt. Abgesehen davon das der
(aus hysterischen Gründen) mit niedriger ZF arbeitete funktionierte die
Demodulation eigentlich durch Integration des Ausgangssignals eines
durch die ZF getriggerten Monoflops, d.h. D/A Wandlung ala PWM. Das
dürfte das Linearste sein was Du kriegen kannst und die Bauelementebasis
hat sich seit der Beispielschaltung etwas verbessert so das man nicht
mehr mit nur 1Mhz rumoperieren muß.

PLL? Naja, ich habe mal einen Demodulator mit A220 als PLL nachgebastelt
und in einen alten REMA Tuner eingesetzt (Andante Innenleben, das war
als Beispiel angeführt).
Die PLL rastete zwar bei jedem Fliegenschiß ein, also Sendern die man
sonst gar nicht bekam, aber das Ganze rauschte wie die Niagara Fälle, im
Endeffekt ging das nicht besser als vorher.

Gruß,

Holm

von Arne B. (vulpine)


Lesenswert?

Holm Tiffe schrieb:
> Wieder die Frage, warum bietest Du nicht ein paar davon an? Ich habe
> etliche von der Version G, aber andere sind evtl. interessant.

Meine haben zumeist Aufdrucke wie 3BUD und 3EA1, also KP303B und KP303E
wenn ich mich nicht irre.
Bei Interesse würde ich tauschen, KP303G habe ich keine.
Ansonsten verkaufe ich eigentlich nichts, bin da eher ein Messie was
Halbleiter angeht :-)

> Huh? Ich gucke mir lieber die Demodulatorkurve auf dem Wobbler an.
> Mein UPL ist gerade verliehen..

Hab ich auch mal probiert, aber irgendwie kam das mit meinem
20MHz-ELV-Funktionsgenerator (mit nem MAX038) am Demodulator von nem
Grundig Satellit 3000 nicht so gut rüber. Die S-Kurve war zwar erkennbar
aber bei weitem nicht so deutlich wie ich mir das vorgestellt hatte, und
wie es z.B. auf YouTube zu sehen ist. Dort ging es aber auch meist um
Röhrengeräte mit vermutlich höhreren Spannungen, wo demenstprechend man
nicht im Grenzbereich der Oszilloskopempfindlichkeit rumwurstet.

Daher habe ich dann als der Meßsender (Klirrfaktor in Stereo laut
Anleitung <=0,01%) in meine Werkstatt fand, dann mal die Variante mit
der Soundkarte und Spetrumanalysesoftware versucht.
So kann man sehr einfach die Oberwellen des 1kHz-Testtons vom Meßsender
sowie die Harmonischen sehen und auf Minimum abgleichen. Netterweise
zeigt das Programm dann auch noch gleich die Werte wie z.B. THD in % an.
Wie genau das letztlich ist - keine Ahnung. Aber das Klirrminimum sollte
so hinreichend genau einstellbar sein. Und meine beiden bisher nach
dieser Methode abgeglichenen Tuner haben mich danach umgehauen was die
Wiedergabe insbesondere bei Sprache betrifft. Zischelnde Silben z.B.
sind bei schlecht abgeglichenen Tunern ja keine Seltenheit.

>  West-Müll schicke ich die Leute aber zum Elektronikschrott.

Naja, Grundig und andere westdeutsche Marken bis ca. 1985 zählst Du aber
hoffentlich nicht dazu ;-)
Technisch sind die zumeist sehr wertig und auch heute noch problemlos zu
reparieren. Schwierig wirds nur mit brüchigen Kunstoffteilen, z.B. bei
Schaltern.

> Da lohnt doch auch der Aufwand nicht. Berlin sagtest Du? Da ist doch die
> Sendervielfalt deutlich höher als hier. Aber Alle haben eines Gemeinsam:
> den sogenannten Optimod, damits auch in der Küche ordentlich brüllt...
> Wozu HIFI? Kommt doch gar nicht von den Sendern...

Ich mache das ja als Hobby, ohne wirtschaftliche Interessen. Subjektiv
klingen einige der in der Tat sehr vielen Sender hier gar nicht mal so
schlecht, vielleicht habe ich nach bald 25 Jahren Kurzwellen- und
Mittelwellen-Fernempfang auch einfach andere Maßstäbe ;-)

> Krame mal die alten elektronischen Jahrbücher durch, da gabs irgendwo
> (müßte nachsehen) eine Zusammenfassung über FM Demodulatoren.

Ich kenne aus den Jahrbüchern zwei PLL-Demodulatorschaltungen für UKW,
eine mit A220 (1982?) und die andere mit A244 (1987?). Letztere wollte
ich mal versuchen, hab den VCO aber nicht zum Schwingen bekommen.
Vielleicht greife ich das nochmal auf.
Ansonsten "kopiere" ich halt die gut klingende Schaltung vom Grundig
T-7500 mit nem TDA1576. Die rauscht auch nicht auffällig.

Gruß
Arne

von Soul E. (Gast)


Lesenswert?

Arne BLN schrieb:

>>  West-Müll schicke ich die Leute aber zum Elektronikschrott.
>
> Naja, Grundig und andere westdeutsche Marken bis ca. 1985 zählst Du aber
> hoffentlich nicht dazu ;-)

Der richtige Müll kommt ja von noch weiter östlich...

von Arne B. (vulpine)


Lesenswert?

soul eye schrieb:
> Der richtige Müll kommt ja von noch weiter östlich...

Auch in Japan hat man bis vor etwa 30 Jahren alles andere als Müll
produziert.

von Ralph B. (rberres)


Lesenswert?

Arne BLN schrieb:
> Ansonsten "kopiere" ich halt die gut klingende Schaltung vom Grundig
> T-7500 mit nem TDA1576. Die rauscht auch nicht auffällig.

Der T7500 war einer der ganz wenigen Tuner von Grundig, die einigermaßen
was taugten.

Ralph Berres

von Holm T. (Gast)


Lesenswert?

Ihr könnt gerne vor den "West-Müll" noch neumodisch setzen, ich denke
das hilf dann Allen die sich beschwehrt haben...

Ich werde mal durchzählen Arne und Die ein paar KP303G raussuchen.
Habe auch noch 304 und 306... ich gedenke nicht mehr als 5 Stück/Typ
wirklich zu "brauchen"


Gruß,

Holm

von TK (Gast)


Lesenswert?

ich habe noch ca. 200 KP307A und würde auch gegen KP303B und KP303E
tauschen wollen, KP303G habe ich auch selber.

von Kelvin Klein (Gast)


Lesenswert?

Holm Tiffe schrieb:
> Ihr könnt gerne vor den "West-Müll" noch neumodisch setzen,

Jetzt trieft es aber gewaltig vor Ostalgie.

von Kelvin Klein (Gast)


Lesenswert?

Holm Tiffe schrieb:
> Ihr könnt gerne vor den "West-Müll" noch neumodisch setzen

Stimmt
Der "Ost-Müll" war altmodisch

von Volker S. (sjv)


Lesenswert?

Ralph Berres schrieb:
> Der T7500 war einer der ganz wenigen Tuner von Grundig, die einigermaßen
> was taugten.
>
Wenn der T7500 nur einigermaßen was taugt, wwelche Tuner sind denn
Deiner Meinung nach richtig gut?

MfG

von Ralph B. (rberres)


Lesenswert?

Volker S. schrieb:
> Wenn der T7500 nur einigermaßen was taugt, wwelche Tuner sind denn
> Deiner Meinung nach richtig gut?

z.B. der Revox A76 oder auch die Revox Geräte, die eine
Verzögerungsleitung im Demodulator verwenden.

Von R&S gab es eine ganze Reihe Ballempfänger. Diese in Verbindung mit
einen Stereodecoder zähle ich auch dazu.

Ich meine Onkyo hatte auch mal einén. den T9900

Einen in der Hifiszene so beliebten Sequera Tuner zähle ich NICHT dazu.

Der klingt zwar gut, ist aber breit wie ein Scheunentor und obendrein
taub.

Ralph Berres

von Soul E. (Gast)


Lesenswert?

Ralph Berres schrieb:

> Von R&S gab es eine ganze Reihe Ballempfänger. Diese in Verbindung mit
> einen Stereodecoder zähle ich auch dazu.

Habe ich für's Wohnzimmer leider nicht genehmigt bekommen ;-)

von Ralph B. (rberres)


Lesenswert?

soul eye schrieb:
> Habe ich für's Wohnzimmer leider nicht genehmigt bekommen ;-)

Du must dein Wohnzimmer in diesen schönen grauen RAL-Ton tapezieren,
dann passt es wieder. :-)

Ralph Berres

von Kelvin Klein (Gast)


Lesenswert?

Ralph Berres schrieb:
> Volker S. schrieb:
>> Wenn der T7500 nur einigermaßen was taugt, wwelche Tuner sind denn
>> Deiner Meinung nach richtig gut?
>
> z.B. der Revox A76 oder auch die Revox Geräte, die eine
> Verzögerungsleitung im Demodulator verwenden.
>
> Von R&S gab es eine ganze Reihe Ballempfänger. Diese in Verbindung mit
> einen Stereodecoder zähle ich auch dazu.

Na, einen Ballempfänger wie z.B. den EU6201 mit einem Heimempfänger zu
vergleichen ist so aussagekräftig, wie einen PKW mit einem Lieferwagen
zu bezüglich des Fahrkomforts zu vergleichen. Die Verwendungszwecke und
davon abhängigen Anforderungsprofile sind zu unterschiedlich. Bei einen
Ballempfänger stehen andere Kriterien im Vordergrund, er sollte stabil
und zuverlässig Modulation weitergeben und war nicht zum Hören von WDR2
in der HiFi Anlage konzipiert. So sind viele Ballempfänger
quarzgesteuerte Kanalempfänger mit Kanalfiltern am Eingang und vom
Bedienkomfort nicht auf den komfortablen Empfang mehrerer Sender
ausgerichtet. Selbst der Stereodecoder war oft eine optionale Zusatzbox.
Auch sind Ballempfänger nicht besonders empfindlich, der Schwerpunkt lag
eher auf Großsingalfestigkeit. Schließlich wurden sie per Richtantenne
an exponierten Antennenstandorten mit massig Pegel vom Muttersender
versorgt und mussten aber auch die hohen Pegel des Tochtersenders
vertragen.

Man sollte daher nicht den Fehler machen und aus lauter Ehrfurcht vor
Buchstaben wie R&S annehmen, solche Geräte wären besonders HiFi
tauglich. Sie waren gerade so gut, wie es im Pflichtenheft 5/35 der
damaligen Bundespost und der ARD gefordert wurde. Und das reißt nicht
gerade vom Hocker:

http://www.radiomuseum.org/forum/ballempfaenger_pflichtenheft_der_ard.html

Viele klassische UKW-Tuner sind in ihren Empfangsleistungen durchaus
ebenbürtig. So haben neben Grundig auch Saba, Braun, Revox und
Telefunken in ihrem Premiumsegment hervorragende Empfänger gebaut, die
sich in Empfindlichkeit, Kanaltrennung, Linearität des Demodulators,
Stereo-Übersprechen, und Signal/Geräuschabstand vor den Leistungen eines
Ballempfängers nicht verstecken müssen. Auch die japanischen Edelmarken
wie Denon oder Onkyo konnten gute UKW-Frontends konstruieren. Allen
gemeinsam ist, dass sie der Qualität des gesendeten Materials in den
meisten Fällen mehr als standhalten.

KK

von Ralph B. (rberres)


Lesenswert?

Kelvin Klein schrieb:
> Bei einen
> Ballempfänger stehen andere Kriterien im Vordergrund, er sollte stabil
> und zuverlässig Modulation weitergeben und war nicht zum Hören von WDR2
> in der HiFi Anlage konzipiert.

Das ist richtig, aber sie sind durchaus dazu geeignet.

Kelvin Klein schrieb:
> So sind viele Ballempfänger
> quarzgesteuerte Kanalempfänger mit Kanalfiltern am Eingang und vom
> Bedienkomfort nicht auf den komfortablen Empfang mehrerer Sender
> ausgerichtet.

Es gab auch durchstimmbare Empfänger sogar mit analogen VFO später mit
PLL-VFO

Kelvin Klein schrieb:
> Selbst der Stereodecoder war oft eine optionale Zusatzbox.

Der war immer extern, weil im allgemeinen nicht notwendig.

Kelvin Klein schrieb:
> Auch sind Ballempfänger nicht besonders empfindlich,

Kann man nicht immer behaupten.

Kelvin Klein schrieb:
> der Schwerpunkt lag
> eher auf Großsingalfestigkeit.

Das ist wiederum richtig. Und genau da unterscheidet sich u.A. der
fernöstliche Fast Foot Schrott.

Kelvin Klein schrieb:
> Schließlich wurden sie per Richtantenne
> an exponierten Antennenstandorten mit massig Pegel vom Muttersender
> versorgt und mussten aber auch die hohen Pegel des Tochtersenders
> vertragen.

So massiv waren die Pegel vom Muttersender oft nicht. Aber den hohen
Pegel des Tochtersenders mussten sie in der Tat vertragen.

Kelvin Klein schrieb:
> Sie waren gerade so gut, wie es im Pflichtenheft 5/35 der
> damaligen Bundespost und der ARD gefordert wurde.

Unterschätze die Pflichtenhefte der öffentlich rechtlichen
Rundfunkanstalten nicht. Diese Forderungen werden von der Mehrzahl der
auf dem Markt befindlichen Hifi-Tunern bei weiten nicht erfüllt. Da geht
es schon eher in den hochpreisigen Marktsegment.

Diese Konsumgeräte der unteren und mittleren Preisklasse, haben oft nur
einfache Keramikfilter, die zwar einigermaßen konstante Gruppenlaufzeit
besitzen, jedoch eine schaurisch schlechte Weitabselektion.

Nur die wenigsten Tuner haben gruppenlaufzeitoptimierte 6kreisige
LC-Filter oder gar Quarzfilter.

Kelvin Klein schrieb:
> So haben neben Grundig auch Saba, Braun, Revox und
> Telefunken in ihrem Premiumsegment hervorragende Empfänger gebaut, die
> sich in Empfindlichkeit, Kanaltrennung, Linearität des Demodulators,
> Stereo-Übersprechen, und Signal/Geräuschabstand vor den Leistungen eines
> Ballempfängers nicht verstecken müssen.

Ich habe ja auch nie behauptet das es gar keine gibt, nur von den
Konsumherstellern gab es in der gesamten Modellpalette vielleicht 1 oder
2 Geräte. Revox war da noch am innovativsten. Was eigentlich kein Wunder
ist, können sie doch aus dem Portfolio der Fa. Studer schöpfen, welche
ja immerhin der Hersteller von Studiogeräten ist, welches sogar
hauptsächlich in den öffentlich rechtlichen Rundfunkanstalten zum
Einsatz kommt. Revox ist nur ein Ableger für den Konsumbereich.

Kelvin Klein schrieb:
> Auch die japanischen Edelmarken
> wie Denon oder Onkyo konnten gute UKW-Frontends konstruieren.

Das ist richtig nur tun sie es selten.

Kelvin Klein schrieb:
> Allen
> gemeinsam ist, dass sie der Qualität des gesendeten Materials in den
> meisten Fällen mehr als standhalten.

Auch da ist was dran. Früher wurden die NF relativ unverfälscht, und vor
allem weitgehend unkomprimiert dem Modulator angeboten. Was zur Folge
hatte, das die Mittlere Lautstärke der Klassikdarbietungen insbesonders
bei WDR und SWF2 ein Stück leiser waren, als die Popmusik in SWF3.

Richtig schlimm wurde es mit aufkommen der privaten Sender.

Ich erinnere mich noch, das RTL auf dem Fernsehkanal7 den Ton so stark
komprimiert hatte, das in den Sprechpausen die Hintergrundgeräusche auf
gleiche Lautstärke hoch kam. Das hat sich scheußlich angehört.
Mittlerweile ist es bei RTL wieder besser geworden.

Aber bei UKW Rundfunk wird gerade bei Popmusik die Information fast bis
zur Unkenntlichkeit verstümmelt. Rauminformationen bei Stereo sind fast
vollständig verschwunden, statt dessen hat gnadenlos komprimierte
Ping-Pong Stereophonie Einzug gehalten. Mit Hifi hat das meines
Erachtens nichts mehr zu tun. Man macht es um mit geringer
Sendeleitungen ( die privaten haben oft nicht mehr als 100W ERP ) eine
möglichst große Reichweite in Muttis Küchenradio zu erreichen.

Waren das noch Zeiten, wo man noch klassische Livekonzerte in Radio
France Music genießen konnte, wo man sprichwörtlich da Räuspern
einzelner Zuhörer noch mitbekam, und eine räumliche Abbildung übertragen
wurde, von welche man heute nur noch träumen kann.

Dafür hatte ich mir damals eine 14Elemente UKW Antenne aufs Dach
gesetzt, um einen halbwegs rauscharmen Empfang zu bekommen. Der Sender
war über 100km entfernt. Gleichzeitig hatte ich von den 3 Ortsendern ein
Summensignal von fast 100mV am Antenneneingang.

So jetzt habe ich genug geträumt.

Ralph Berres

von Kelvin Klein (Gast)


Lesenswert?

Ralph Berres schrieb:
> Früher wurden die NF relativ unverfälscht, und vor
> allem weitgehend unkomprimiert dem Modulator angeboten. Was zur Folge
> hatte, das die Mittlere Lautstärke der Klassikdarbietungen insbesonders
> bei WDR und SWF2 ein Stück leiser waren, als die Popmusik in SWF3.

Ja, das war die Zeit, in der die ersten Privaten sich mit Hilfe des
eingeschleiften "Optimod" Soundprozessors mit fetterem Sound von den
öffentlich-Rechtlichen abheben wollten. Mit dem Ergebnis, dass in Folge
auch die öffentlich-rechtlichen Dudelsender den Optimod einsetzen. Und
die Musikindustrie treibt bei moderner Popmusik die Dynamikkompression
auf die Spitze.

Der "Loudness War" ist in vollem Gang:

http://de.wikipedia.org/wiki/Loudness_war

Es gibt sogar eine Gegenbewegung "Turn me up, bringing Music back to
Dynamics" - leider ohne sichtbaren Erfolg:

http://www.turnmeup.org/

uups, jetzt haben wir uns aber weit vom Reparaturthema des Threads
entfernt.

KK

von HolgerW (Gast)


Lesenswert?

Gute Empfangsteile sind von den Denons der TU-800 als Synthesizer mit 3
ZF-Bandbreiten plus aufwendiger Demodulation und die früheren TU-850,
TU-400, TU-500 TU-355 mit sehr ähnlich aufgebauten frontends und
beeindruckender Skalenmechanik zu nennen. Bestückt alle mit
Keramikfiltern in der ZF und letztere mit Diskriminator in der
Demodulation.
Unbedingt genannt werden muß auch der legendäre Lab Zero von Wega. Ein
10-Gang-Drehko im frontend und Quarzfilter in der ZF sind kaum zu toppen
und die Anzahl der Filter in der schmalen ZF erst:  ein normales
LC-Filter, ein keramisches Filter, drei Oberfächenwellenfilter und ein
4-poliges LC-Filter.

Suche Unterlagen zu diesen Oberflächenwellenfiltern(SAW-Filter) für
10,7MHz, insbesondere deren Bezeichnungssystematik zu Mittenfrequenz und
Bandbreite, wie z.B. Kyocera KAF10.7MN-NA

von Kelvin Klein (Gast)


Lesenswert?

HolgerW schrieb:
> Unbedingt genannt werden muß auch der legendäre Lab Zero von Wega.

Dieser Wega Tuner stammt vom legendären Tunerpapst Reinhard Wischhoff.
Wieschoff arbeitete für Klein + Hummel und konstruierte und baute dort
den Tuner K+H FM 2002. Dieses Teil galt damals als einer der weltbesten
Tuner schlechthin. Fast jede Rundfunkanstalt nutzte den FM 2002 als
Kontroll-Empfänger. Später konstruierte er für Restek, Burmester und
Wega Spitzentuner.

KK

von Kelvin Klein (Gast)


Lesenswert?

Korrektur
der korrekte Name des Tuner-Entwicklers lautet: Reinhard Wieschoff-van
Rijn

Hier ist ein Interview mit ihm zum Thema Tunerentwicklung:

http://www.platte11.de/article/interview-mit-reinhard-wieschhoff-van-rijn

von ham (Gast)


Lesenswert?

> Dieses Teil galt damals als einer der weltbesten
> Tuner schlechthin. Fast jede Rundfunkanstalt nutzte den
> FM 2002 als Kontroll-Empfänger.

Spitzentuner wurden bisweilen nicht nur als Kontrollempfänger
genutzt,sondern auch in der Übertragungstechnik eingesetzt. So
waren beispielsweise in den späten 70er-Jahren beim Saarländischen
Rundfunk im Sendezentrum Halberg (Saarbrücken) mehrere REVOX A720
im stationären Betrieb.

Einer davon diente als Ballempfänger, mit dem nachts das gemeinsame
ARD-Hörfunkprogramm von einem Grundnetzsender des benachbarten
SWF (heute SWR) übernommen und ins Sendernetz eingespeist wurde.

Da man dem damaligen Staatsmonopolisten Deutsche Bundespost nicht das
Geld für eine überteuerte Ton-Mietleitung in den Rachen werfen wollte,
setze man im Nachtprogramm auf den kostengünstigen Ballempfang.

Als kleinere "arme" Landesrundfunkanstalt musste der SR mit seinen
Finanzmitteln sparsam umgehen und setzte deshalb hier keine teure
Profitechnik ein, sondern einen Tuner aus dem High-End-Konsumerbereich.

von U. B. (Gast)


Lesenswert?

> Was zur Folge
> hatte, dass die Mittlere Lautstärke der Klassikdarbietungen insbesonders
> bei WDR und SWF2 ein Stück leiser waren, als die Popmusik in SWF3.

Objektiv war SWF3 lauter, und subjektiv auf jeden Fall VIEL besser als
WDR 2 ...

Zum Glück konnte man auch in der 'Kölner Bucht', in meinem Fall 85 km
nördlich vom nördlichsten SWF-Sender den "Pop-Shop" noch rauscharm
hören, später sogar in Stereo ...

> So jetzt habe ich genug geträumt.

Ich auch. -

Fragt sich dann noch, was man eigentlich mit den theoretischen 96 dB
Dynamikumfang der CD anfangen wollte  ?

von Holm T. (Gast)


Lesenswert?

Kelvin Klein schrieb:
> Holm Tiffe schrieb:
>> Ihr könnt gerne vor den "West-Müll" noch neumodisch setzen,
>
> Jetzt trieft es aber gewaltig vor Ostalgie.

Ja, und das mit Grund, obs Dir gefällt oder nicht.

Ich meine den heute üblichen Consumer-Mist, "HIFI Anlagen" für 29 Euro
vom Discounter.
Wenn mir einer solchen Scheiß anschleppt zeige ich ihm wo die Mülltonne
steht.

Gruß,

Holm

von Ralph B. (rberres)


Lesenswert?

U. B. schrieb:
> Fragt sich dann noch, was man eigentlich mit den theoretischen 96 dB
> Dynamikumfang der CD anfangen wollte  ?

Von den 96db sind aber allenfalls 56db Nutzbar, weil bei einen Pegel von
56db unter Vollaussteuerung der Klirrfaktor bereits auf 1% angestiegen
ist.
Man kann diesen Klirrfaktor auch Quantisierungsrauschen nennen, und
beruht nicht auf harmonische Verzerrungen. Sie sind viel unangenehmer.

Ralph Berres

von Kelvin Klein (Gast)


Lesenswert?

>> Holm Tiffe schrieb:
>>> Ihr könnt gerne vor den "West-Müll" noch neumodisch setzen,
>>
>> Jetzt trieft es aber gewaltig vor Ostalgie.
>
> Ja, und das mit Grund, obs Dir gefällt oder nicht.
>
> Ich meine den heute üblichen Consumer-Mist, "HIFI Anlagen" für 29 Euro
> vom Discounter.
> Wenn mir einer solchen Scheiß anschleppt zeige ich ihm wo die Mülltonne
> steht.

Du solltest mal deinen Kompass kalibrieren :-)
Der von dir angesprochene billige "West Müll" kommt aus Fernost.

Überhaupt hat der Osten eine lange Tradition als Billiglieferant. Vor
der Wende bestückten die Versandhäuser in der BRD (Quelle, Neckermann,
Ikea etc) einen beträchtlichen Teil ihres Low-Cost Segments mit Waren
aus dem damaligen Ostblock. Um an die begehrten Devisen zu kommen stand
bekanntlich für die DDR der Export ins nichsozialistische Ausland in der
Priorität noch vor der Bedienung des Inlandsbedarfs.

Gruß
KK

von Volker S. (sjv)


Lesenswert?

Kelvin Klein schrieb:
> Überhaupt hat der Osten eine lange Tradition als Billiglieferant. Vor
> der Wende bestückten die Versandhäuser in der BRD (Quelle, Neckermann,
> Ikea etc) einen beträchtlichen Teil ihres Low-Cost Segments mit Waren
> aus dem damaligen Ostblock.

Nicht nur die, auch beim Blauen C gab es viele für den Hobbybastler
erschwingliche Geräte aus dem Osten, z.B. Stelltrafos und Netzgeräte
(TNG 30,35 u.a.)

MfG

von U. B. (Gast)


Lesenswert?

>> U. B. schrieb:
>> Fragt sich dann noch, was man eigentlich mit den theoretischen 96 dB
>> Dynamikumfang der CD anfangen wollte  ?

> Von den 96db sind aber allenfalls 56db Nutzbar, weil bei einen Pegel von
> 56db unter Vollaussteuerung der Klirrfaktor bereits auf 1% angestiegen
> ist.

Aha, die 1% Klirrfaktor sind also das relevante Kriterium ...

Wenn's (ausnahmsweise) mal "leise" sein sollte, werden (plötzlich ?)
Verzerrungen zum Problem.

Wenn das der Karajan (bei der Kreierung der CD) geahnt hätte - oder hat
er das ?  ;-)

--

Einfach schade, dass selbst diese 56 dB nicht einmal im Ansatz
ausgenutzt werden !

von Ralph B. (rberres)


Lesenswert?

U. B. schrieb:
> Aha, die 1% Klirrfaktor sind also das relevante Kriterium ...

Für wen was wie relevant ist, muss jeder selber entscheiden.

U. B. schrieb:
> Wenn's (ausnahmsweise) mal "leise" sein sollte, werden (plötzlich ?)
> Verzerrungen zum Problem.

Ja werden sie . Je leiser, desto größer werden die Verzerrungen.

U. B. schrieb:
> Wenn das der Karajan (bei der Kreierung der CD) geahnt hätte - oder hat
> er das ?  ;-)

U. B. schrieb:
> Einfach schade, dass selbst diese 56 dB nicht einmal im Ansatz
> ausgenutzt werden !


Es gibt wohl kaum eine CD welches eine größere Dynamik als ca 40db
aufgezeichnet hat. Das wäre in einem normalen Wohnraum nicht mehr
abspielbar, da der Hintergrundgeräuschpegel die limitierende Größe ist.



Nicht jeder kann 120dba Lautstärke in seinen Wohnzimmer realisieren.

Ralph Berres

von Kelvin Klein (Gast)


Lesenswert?

U. B. schrieb:
> Aha, die 1% Klirrfaktor sind also das relevante Kriterium ...

... insbesondere für audiophile Voodoopriester, die den Sauerstoffgehalt
des Kupfers von sündhaft teueren Lautsprecherleitungen im Vergleich
heraushören können. (... zu Beginn der Arie aus der Furie des zweiten
Satzes kam das Räuspern des Geigers in der dritten Reihe merklich
luftiger und transparenter zum Vorschein....)

> Wenn das der Karajan (bei der Kreierung der CD) geahnt hätte -

hieß der nicht Karamalz?

von Kelvin Klein (Gast)


Lesenswert?

Ralph Berres schrieb:
> U. B. schrieb:
>> Wenn's (ausnahmsweise) mal "leise" sein sollte, werden (plötzlich ?)
>> Verzerrungen zum Problem.
>
> Ja werden sie . Je leiser, desto größer werden die Verzerrungen.

..und desto unhörbarer...

von U. B. (Gast)


Lesenswert?

> (... zu Beginn der Arie aus der Furie des zweiten
> Satzes kam das Räuspern des Geigers in der dritten Reihe merklich
> luftiger und transparenter zum Vorschein....)

Aber nur, weil er eine verschleppte Bronchitis hatte ...

> ... hieß der nicht Karamalz?

Nein, Du meinst sicher Karaschmalz,
der ist zuständig für die Musi der Grufti-Stadl'n u.ä. im öffentlich
rechtlichen TV ...   ;-)

von ZF-Drift Versteher (Gast)


Lesenswert?

ZF-Drift schrieb im Beitrag #3783798:

> Tausche den ZF-Filter "10.7" gegen einen neuen, putz die Schachtel
> ordentlich und gut ist.


Beim Revox B260 nur das ZF-Filter gegen einen neues austauschen???

Schon mal ins Schaltbild geschaut?

von HolgerW (Gast)


Lesenswert?

ZF-Drift schrieb im Beitrag #3783798:

> Wieso solltest den abgleichen müssen? Auspusten soll bekanntlich helfen.
>
> Und wenns an der HF / ZF liegt, dann wäre es mal sinnvoll, drüber
> nachzudenken, nur den ZF-Filter auszutauschen! Mehr brauchste garnicht.
> Wieso sollte sich ein Radio beim Empfang wegen NICHTBENUTZEN plötzlich
> "selbstständig" machen? Nur weils da irgendwo mal rumgelegen hat?
>
> Tausche den ZF-Filter "10.7" gegen einen neuen, putz die Schachtel
> ordentlich und gut ist. Was erwartest Du denn für utopischen Empfang
> heute? An den Sendern im LW/MW/KW/FM UKW-Berich hat sich nichts geändert
> - eher empfangen diese alten Kisten heute besser als damals, weil die
> Sender stärker strahlen als damals.
>
> Ich bastle sehr viel mit alten Radios rum, und musste noch nie irgendwas
> "nach-abgleichen" / neu justieren o.ä.
...

> ich krieg schon nen Schreikrampf. War nich persönlich - nein -
> öffentlich.

Ja, schrei ruhig, könnte dir helfen, aber laß solche sinnlosen Beiträge.

von Soul E. (Gast)


Lesenswert?

ZF-Drift Versteher schrieb:
> ZF-Drift schrieb im Beitrag #3783798:
>
>> Tausche den ZF-Filter "10.7" gegen einen neuen, putz die Schachtel
>> ordentlich und gut ist.
>
>
> Beim Revox B260 nur das ZF-Filter gegen einen neues austauschen???

Am besten gegen Version 10.8. Dann kann er auch gleich die Amper skillen
;-)

SCNR

von Holm T. (Gast)


Lesenswert?

Kelvin Klein schrieb:

>
> Überhaupt hat der Osten eine lange Tradition als Billiglieferant. Vor
> der Wende bestückten die Versandhäuser in der BRD (Quelle, Neckermann,
> Ikea etc) einen beträchtlichen Teil ihres Low-Cost Segments mit Waren
> aus dem damaligen Ostblock. Um an die begehrten Devisen zu kommen stand
> bekanntlich für die DDR der Export ins nichsozialistische Ausland in der
> Priorität noch vor der Bedienung des Inlandsbedarfs.
>
> Gruß
> KK

Ja, ich weiß. Das waren Produkte zu niedrigen Preisen weil die DDR
erpreßbar war. Es waren aber mit Nichten Billigprodukte oder LowCost,
allenfalls mußte der Käufer nicht viel Geld ausgeben, uns Ossis hat das
schon ganz schön gekostet (diese Sachen überhaupt zu produzieren)

Ich bleibe deshalb bei der Bezeichnung "billiger Westmüll" für genau die
von mir angegebene Warengruppe, diese billige Scheiße ist aus dem Westen
in die DDR geschwappt. -basta-

Gruß,

Holm

von Holm T. (Gast)


Lesenswert?

soul eye schrieb:
> ZF-Drift Versteher schrieb:
>> ZF-Drift schrieb im Beitrag #3783798:
>>
>>> Tausche den ZF-Filter "10.7" gegen einen neuen, putz die Schachtel
>>> ordentlich und gut ist.
>>
>>
>> Beim Revox B260 nur das ZF-Filter gegen einen neues austauschen???
>
> Am besten gegen Version 10.8. Dann kann er auch gleich die Amper skillen
> ;-)
>
> SCNR

"Amper hoch skillen" bitteschön...

Gruß,

Holm

von Kelvin Klein (Gast)


Lesenswert?

Holm Tiffe schrieb:
> Ich bleibe deshalb bei der Bezeichnung "billiger Westmüll" für genau die
> von mir angegebene Warengruppe, diese billige Scheiße ist aus dem Westen
> in die DDR geschwappt. -basta-


Ja klar, darum waren so hochwertige Produkte wie der Trabant auf dem
Weltmarkt so begehrt :-). Und jetzt ist Westmüll wie Volkswagen,
Mercedes und BMW in die "DDR" geschappt.

Ich war ja erst geneigt, dies als Satire zu verstehen, aber ich
befürchte, du meinst es tatsächlich ernst. Ach ja, falls du es noch
nicht gemerkt haben solltest, die DDR gibt es seit 25 Jahren nicht mehr
- dafür Bananen und Westmüll.

von Old P. (Gast)


Lesenswert?

Also ich kann Holm verstehen.
Auch ich habe damals so manches Ost- und West-Gerät instand gesetzt.
Da kamen die Leute mit irgendeinem Westprömpel und meinten, sie hätten
das pure HiFi in Händen. "Nur er rauscht halt manchmal" und wenn ich
laut mache, da rasselt da was, die Kassette rauscht auch.... usw.

Nur weil das Zeugs von Oma aus dem Westen kam, hat denen schon feuchte
Augens gemacht. Dass Oma das Dingens vom Grabbeltisch hatte, hat sie ja
nicht erzählt ;-)
Zur Krönung wurde so was auch gerne gegen "blödes Ostzeugs" getauscht,
also Brüllwürfel gegen RK8-Sensit (z.B.)
Natürlich gab es auch sehr gutes "Westzeugs" und sicher sehr viel mehr
als "gutes Ostzeugs" nur das fand damals sehr selten in den Osten und
noch seltener den Weg zu mir in die Werkstatt ;-)
Andererseits gab es im Osten (zumindest bei Rundfunktechnik) sehr wenige
wirkliche Brüllwürfel. Es war einfach zu wenig Material verfügbar, um
daraus Müll zu produzieren. Viele Geräte laufen noch heute und werden
komischerweise zu horrenden Preisen von Liebhabern gekauft (siehe Radio
"Sternchen")

Old-Papa

von Pumuckl (Gast)


Lesenswert?

Kelvin Klein schrieb:
> Ja klar, darum waren so hochwertige Produkte wie der Trabant auf dem
> Weltmarkt so begehrt :-). Und jetzt ist Westmüll wie Volkswagen,
> Mercedes und BMW in die "DDR" geschappt.

3 Euro ins Frasenschwein Kevin...

Du vergleichst Äpfel mit Birnen! Hast Du dir mal einen DDR-Tuner aus den
Achtzigern aus der Nähe (von innen) angeschaut? Oder ein Stück
DDR-Messtechnik? Oder wenigstens eines der Statron-Netzteile, die unter
"Voltcraft" verrammscht wurden? Dann wüsstest Du was Holm meint. Es
passt halt nicht in Dein Weltbild.

Im Gegenzug gab es im Westen so "hochwertige" Marken-Geräte wie zum
Beispiel den Siemens RS 555 - so ein Teil hab ich vor kurzem Geschenkt
bekommen, Baujahr 1981. Sieht ja hübsch aus, PLL-Tuner, viele Anzeigen,
Holzapplikationen an den Seiten...

Und was ist drin? Billigste japanische Elektronik (Sanyo), liebloses
kostenoptimiertes Design, Hälfte der Lötstellen ist hin, viele Elkos
scheinbar auch... - sieht auch nicht anders aus als ein
Billig-Kassettenrecorder aus Fernost. Es lohnt sich einfach nicht das
Teil in irgendeiner Form wieder instantzusetzen.

Letztendlich spiegelt es sich auch in den Gebrauchtpreisen in der Bucht
wieder. Ein Stück DDR-HiFi aus der letzten Periode geht stellenweise für
ein halbes Vermögen weg, während beispielsweise so ein Siemens-Tuner für
nen Appel und nen Ei zu bekommen ist.

von Kelvin Klein (Gast)


Lesenswert?

Der Thread ist mittlerweile sowieso off topic da können wir halt mal
diesen Aspekt diskutieren.

Ich will von vornherein die klarstellen: Die DDR Ingenieure und
Konstrukteure waren bestimmt nicht schlechter als die aus der BRD.
Wahrscheinlich sogar besser ausgebildet.

Nur durften gesammelten Fachkräfte meist nicht so wie sie hätten können.
Denn die Vorgaben, was zu entwickeln und bauen war, orientierte sich
nach dem gelenkten Bedarf und den eingeschränkten Möglichkeiten (z.B.
COCOM Embargoliste) also nach den Plan-Vorgaben der gelenkten
Wirtschaft.

Ganz oben auf der Prioritätenliste standen LVO-Vorhaben (= Stasi, NVA,
MdI usw., auch GST). Danach die Exporte in den nichtsozialistischen
Westen zur Devisenbeschaffung,  dann die übrigen Exporte und ganz
zuletzt der Inlandsbedarf.

Es galt einen bezahlbaren Grundbedarf zu befriedigen, darüberhinaus gab
es keinen Plan, Premiumprodukte für zahlungskräftige Hi-End Enthusiasten
zu produzieren. Dass die erzeugten Produkte praktisch, langlebig und im
Rahmen der begrenzten Möglichkeiten gut waren steht außer Zweifel. Teuer
waren sie in jedem Fall.

Gruß KK

von Arne B. (vulpine)


Lesenswert?

Kelvin Klein schrieb:
> Nur durften gesammelten Fachkräfte meist nicht so wie sie hätten können.
> Denn die Vorgaben, was zu entwickeln und bauen war, orientierte sich
> nach dem gelenkten Bedarf und den eingeschränkten Möglichkeiten (z.B.
> COCOM Embargoliste) also nach den Plan-Vorgaben der gelenkten
> Wirtschaft.

Die Fachkräfte im "Westen" oder "fernen Osten" durften auch nicht so wie
sie hätten können.
Denn die Vorgaben, was zu entwickeln und bauen war, orientierten sich an
betriebswirtschaftlichen Aspekten (Gewinnmaximierung) und den
eingeschränkten Möglichkeiten (z.B. illusorischen Wunschvorstellungen
von Geschäftsführung/Marketing...) also nach den Gesetzen in der freien
Marktwirtschaft, auch bekannt als "Kapitalismus" ;-)

Gruß
Arne

von Kelvin Klein (Gast)


Lesenswert?

Arne BLN schrieb:
> Die Fachkräfte im "Westen" oder "fernen Osten" durften auch nicht so wie
> sie hätten können.
> Denn die Vorgaben, was zu entwickeln und bauen war, orientierten sich an
> betriebswirtschaftlichen Aspekten

Und von diesen betriebswirtschaftlichen Aspekten lebten nach den
Gesetzen der Marktwirtschaft eine Vielzahl von Firmen mit hervorragenden
Produkten aller Qualitäts und Ausstattungklassen, die noch bezahlbar
waren und jederzeit für Jedermann erhältlich.

Meine Verwandschaft im wilden Osten hat auf einen Fernseher von VEB
Stern Radio lange gewartet und dafür 7200 Ostmark bezahlt. Das gleich
Modell haben sie hier im für 350 DM im Quellekatalog entdeckt. Da kam
richtig Freude auf.

KK

von ham (Gast)


Lesenswert?

Kelvin Klein schrieb:
> Meine Verwandschaft im wilden Osten hat auf einen Fernseher von VEB
> Stern Radio lange gewartet und dafür 7200 Ostmark bezahlt. Das gleich
> Modell haben sie hier im für 350 DM im Quellekatalog entdeckt. Da kam
> richtig Freude auf.

Wie schon weiter oben bemerkt wurde, produzierte man in der DDR
viele hochwertige elektronische Konsumgüter primär für westliche
Märkte. Durch Fertigung in der Grossserie konnten die Kosten niedrig
gehalten werden.

Im Fall der vorgenannten Fernseher betraf es die Modelle nach dem
PAL-Standard. SECAM-TVs für den Osten wurden dagegen nur in geringer
Stückzahl gebaut, als Sondermodelle sozusagen, was wohl den hohen
Verkaufspreis erklärt.  ;-)

von Holm T. (Gast)


Lesenswert?

Kelvin Klein schrieb:
> Holm Tiffe schrieb:
>> Ich bleibe deshalb bei der Bezeichnung "billiger Westmüll" für genau die
>> von mir angegebene Warengruppe, diese billige Scheiße ist aus dem Westen
>> in die DDR geschwappt. -basta-
>
>
> Ja klar, darum waren so hochwertige Produkte wie der Trabant auf dem
> Weltmarkt so begehrt :-). Und jetzt ist Westmüll wie Volkswagen,
> Mercedes und BMW in die "DDR" geschappt.


:-)

Schaue Dir doch einfach mal an was der BRD "Premiumhersteller" im
gleichen Zeitraum wie dem Konstruktionsjahr des Trabant zu bieten hatte
und mache dann den Schacht wieder auf:

http://de.wikipedia.org/wiki/Kabinenroller




>
> Ich war ja erst geneigt, dies als Satire zu verstehen, aber ich
> befürchte, du meinst es tatsächlich ernst. Ach ja, falls du es noch
> nicht gemerkt haben solltest, die DDR gibt es seit 25 Jahren nicht mehr
> - dafür Bananen und Westmüll.

Dafür wurde dort nie so eine Scheiße produziert wie sie heute
handelsüblich ist.

Komm einfach wieder runter Besserwessi...

Gruß,

Holm

von Kelvin Klein (Gast)


Lesenswert?

Holm Tiffe schrieb:
> Dafür wurde dort nie so eine Scheiße produziert wie sie heute
> handelsüblich ist.

Diesen verklärenden Blick in die gute alte Zeit nennt man glaube ich
"(N)Ostalgie"

von Hanns-Jürgen M. (yogy)


Lesenswert?

Old Papa schrieb:
> Hanns-Jürgen M. schrieb:
>>
>> Letzte Woche habe
>> ich übrigens 288 Tantal-Elkos gegen Ceramic-Kondensatoren zur OPAMP
>> Abblockung in meinem Mischpult von 1990 getauscht... Das war schön  :-(
>
> Hallo, hat zwar nichts mit dem HF-Thema zu tun, aber warum hast du das
> gemacht?
> Ich habe auch noch einige dieser  Monster-Mixer, teilweise auch mit
> Tantal. Die tuns noch wie eh und jeh...
>
> Old-Papa

Die waren zu knapp diemnsioniert bzw. für diese Aufgabe nicht geeignet
und sind nach und nach beim Einschalten des Gerätes durchgeschlagen
(Kurzschluß...).  Jetzt war ich es satt...

von testtest (Gast)


Lesenswert?

ham schrieb:
> Wie schon weiter oben bemerkt wurde, produzierte man in der DDR
> viele hochwertige elektronische Konsumgüter primär für westliche
> Märkte. Durch Fertigung in der Grossserie konnten die Kosten niedrig
> gehalten werden.

Die DDR-Geräte waren in ihrer Preisklasse ordentlich. Wenn man die Wahl
hatte war ein DDR-Teil besser als ein ähnlich bepreistes Teil aus
Fernost. Allerdings war teureres Material aus Fernost besser. Man bekam
eben das wofür man bezahlt hatte.

von Hanns-Jürgen M. (yogy)


Lesenswert?

Liebe Ossis, liebe Wessis, nachdem jetzt hoffentlich Frieden eingekehrt
ist :-) will ich mich wieder um den B260 kümmern. Ich habe mir eine
Meßsonde zurechtegebastelt und habe mal losgelegt.

Wer von Euch hat denn konkret Erfahrung mit dem B260? Leider gibt weder
der Schaltplan noch die Abgleichanleitung DC-Spannungswerte noch
hinreichend AC Meßwerte her..

Ich habe fstgestellt: Die Oszillator AC-Spannung (TP2) scheint okay.

Die Amplitude des Mischergebnisses an TP3 scheint auch okay. Durch
Abgleich der HF-Filter (Eingangskresie) habe ich übrigens rund Faktor 3
gewonnen. Da lagen alle relevanten Spulen daneben, die Trimmer hingegen
waren okay.

Aber das löst das Problem nicht, es fehlen gut und gerne 40..50 dB.

Ich kann keine Spannung an TP5, also nach dem ZF Filter, erkennen, sie
ist wohl viel zu gering für den "Meßkopf". An die ZF-Filter gehe ich
aber nicht heran. Ich glaube auch nicht, daß dadurch die 40 dB
herauszuholen sind.

Hinter TP3 und vor dem ersten 8-fach ZF Filter ist eine Verstärkerstufe
(Differenzverstärker), bestehend aus Q17 und Q19; Q18 in
Stzromquellenschaltung liefert den Emitterstrom. Ich vermute diese Stufe
als Problem... und werde dort mal Meßversuche starten. Wäre toll, wenn
einer Vergleichsmeßwerte hätte. Vlt. ist ja ein Transis "putt", oder es
ist eine kalte Lötstelle, was ich aber nicht glaube...

Going on..

von Ralph B. (rberres)


Lesenswert?

Also wenn dir 40-50db an Verstärkung fehlen, kann das m.E. kein
Abgleichfehler sein. Zumindest nicht alleine. Man kann zwar Filter so
verdödeln das einem tatsächlich soviel fehlt, aber altersbedingt glaube
ich das nicht.

Ich tippe in der Tat, das irgend eine Stufe ein aktives Bauelement
defekt ist, oder eine Unterbrechung irgendwo vorliegt.

Hier kann tatsächlich mur ein systematisches vorhangeln von Stufe zur
Stufe Klarheit bringen. Ich würde in den Antenneneingang ein fester
Pegel von sagen wir mal 100MHz 1mV draufgeben, und mich gegebenfalls mit
einen Oszillografen vortasten. Da ja die erste Stufe auch schon gehörig
Verstärkung machen müsste würde hier sogar ein 10:1 Tastkopf gehen.

Mit einen einfachen Diodentastkopf wird man vermutlich nicht all zu viel
messen, da der viel zu unempfindlich ist.

Ralph Berres

von Hanns-Jürgen M. (yogy)


Lesenswert?

So, der Differenzverstärker ist okay. Er liefert hinreichend Spannung in
das erste 8-stufige ZF Filter....

Eine Möglichkeit wäre vlt. noch, daß der lokale Oszillator
"danebenhängt". Mal sehen

Morgen geht es weiter..  die Göttergattin braucht jetzt meine aktive
Hilfe...

Yogy

von Hanns-Jürgen M. (yogy)


Lesenswert?

..Es kann erst kommende Wocher weitergehen, ich muß mir noch einen
"geeichten" Frequenzzähler und einen anstädnigen TAstkopf für den Oskar
besorgen, denn es geht wohl nun noch ins Eingemachte..

Yogy

von Hanns-Jürgen M. (yogy)


Lesenswert?

So, mal ein Update zum B260   Heureka???

Ich habe mir einen Frequenzzähler besorgt und nach Überprüfung der
Meßgenauigkeit habe ich die Frequenz des Local Oszillator im B260
gecheckt. Die ist perfekt.  Also blieb nur die ZF-Filterei übrig.

Nun habe ich die Sendefrequenz des SMFA laufend überprüft, damit auch
sinnvolle Ergebnisse herauskommen, und habe mich das erste 8-stufige
ZF-Filter gemacht. Die Stufen vorher schienen ja alle okay.

Und was soll ich sagen, bei bstimmt 5 Spulen konnte ich die Meßspannung
jeweils fast auf das doppelte bringen.

Unglaublich, daß sich ein im sauberen Wohnzimmer  ruhig stehender Tunder
bzw. die Spulen so stark verstimmen können...

Nach Überprüfung und der Symmetrie habe ich das zweite Filter auch
nachgestllt, das aber nicht sooo viel brachte, aber immerhin rund Faktor
10.

Nun empfange ich die nahegelegenen Sender in Holland via Wurfantenne mit
bis zu 60 dBf.....

Morgen folgt ein Hörtest in meiner Anlage....

Viele Grüße, Yogy

von HolgerW (Gast)


Lesenswert?

Erstmal Glückwunsch, aber die Abgleicherfahrungen sind normal, da die
Spulenkerne egal ob im Wohnzimmer oder sonstwo altern.
An die Symmetrie der Durchlaßkurve denken. Den Stereodekoder nicht
vergessen. Die 76kHz prüfen und meist läßt sich die
Kanaltrennung(Übersprechdämpfung) verbessern.

von Arne B. (vulpine)


Lesenswert?

Hanns-Jürgen M. schrieb:
> Unglaublich, daß sich ein im sauberen Wohnzimmer  ruhig stehender Tunder
> bzw. die Spulen so stark verstimmen können...

Na prima, herzlichen Glückwunsch!
Wollte hier vor Wochen von den Experten ja keiner glauben...

Also ich bleibe dabei: Ein ordentlich durchgeführter Neuabgleich nach 30
Jahren bringt IMMER etwas.

Gruß
Arne

: Bearbeitet durch User
von HolgerW (Gast)


Lesenswert?

Arne BLN schrieb:
> Wollte hier vor Wochen von den Experten ja keiner glauben...

... weil diese Experten wohl noch kein HF-Teil abgeglichen haben.

von U. B. (Gast)


Lesenswert?

> Und was soll ich sagen, bei bstimmt 5 Spulen konnte ich die Meßspannung
> jeweils fast auf das doppelte bringen.
> Nach Überprüfung und der Symmetrie habe ich das zweite Filter auch
> nachgestllt, das aber nicht sooo viel brachte, aber immerhin rund Faktor
> 10.

Gratulation.
Also, wenn jetzt die Empfindlichkeit z.B. 1µV ist, war sie vorher
nur ca.

1,8^5*10*1µV = 190 µV     (!?)

Dann hat sich's wahrlich rentiert     ;-)   ...

von Hanns-Jürgen M. (yogy)


Lesenswert?

U. B. schrieb:

> Gratulation.
> Also, wenn jetzt die Empfindlichkeit z.B. 1µV ist, war sie vorher
> nur ca.
>
> 1,8^5*10*1µV = 190 µV     (!?)
>
> Dann hat sich's wahrlich rentiert     ;-)   ...


Ja, unglaublich. Habe 30...40 dB gewonnen.

von Hanns-Jürgen M. (yogy)


Lesenswert?

Gestern habe ich mit dem RT100 angefangen, bzw. habe es versucht.

Die Spulenkerne sitzen sehr fest, sie scheinen mit Wachs fixiert zu
sein.

Der ABgleich 1 Stufe klappte, aber bei der zweiten ist mir der Kern
zerbröselt. Und dann beim Versuch, ihn irgendwie heraus zu bekommen habe
ich die Spule abgerissen... Super Gau. Und dazu: eigene Blödheit. Daran
werde ich wohl nichts mehr herumbasteln...

Ich suche nun einen alten RT100, RT100a oder RT200 als Ersatzteilspender
für eine komplettes ZF-Einheit. Falls jemand von Euch sowas im Schrott
liegen hat...

Danke und viele, wenn auch zerknirschte, Grüße, Yogy

von HolgerW (Gast)


Lesenswert?

Das ist übel, aber leider nicht so selten, daß die alten Kerne sich nur
noch schwer bewegen lassen und wenn dann die Erfahrung fehlt, vielleicht
auch zu hartes Werkzeug eingesetzt wird, sind sie schnell gesprungen und
um die Bruchstücke aus dem Körper zu bekommen braucht es wieder
passendes Werkzeug und Erfahrung. Oft hilft nur das weitere Zerkleinern
des Kerns.
Welches Filter ist betroffen und gibt es evtl. die Abmessungen des
Kerns?
Hier sind Bilder von dem Tuner mit dem Zusatz "a"
http://saba.magnetofon.de/showtopic.php?threadid=3778
Nach dem Filter oder der ganzen Platine vielleicht auch mal in dem Forum
oder im Grundig-Forum fragen.

von Hanns-Jürgen M. (yogy)


Lesenswert?

Danke Holger für Deine Antwort.

Es isr das Filter im ersten Bild unter der zweiten Alu-Kappe von links,
also neben dem Ratio-Detektor

Tja, aus Unerfahrenheit mit diesem Phänomen (Kern zerbrochen) hatte ich
beim Versuch, den Kern zu "zerbröseln" zu viel Kraft aufgewendet bzw.
bin abgerutscht, das hat die Spule aus der Halterung gerisen und dabei
auch mehrere Anschlußdrähte der Wicklungen (Das Ding hat 7 Anschlüsse..)
Abgerissen.


Ich suche jetzt aber erst einmal einen Ersatzteilspender. Solange kommte
das gute Stück wieder ins "Lager". Ich versuche gleich aber mal, die
Spule samt Halterung auszulöten. Da ich aber die miesen Leiterbahnen der
Grundiggeräte der damaligen Zeit von meinen beiden SV140 kenne, befüchte
ich, daß mir das nicht so toll gelingen wird. Mal sehen.

LG  Yogy

von Hanns-Jürgen M. (yogy)


Lesenswert?

Ergänzung: Der RT200 und der RT100a hatten ein ZF-Filter mehr als der
Ur-RT100. Bei letzterem war die zweite ZF-Stufe unbestückt und ohne
Haube. Im Bild wäre das vierte Aluhaube von links.

von Soul E. (Gast)


Lesenswert?

Wenn die alte Spule ohnehin irreperabel ist, dann knack sie kaputt und
löte die Pins einzeln aus. Richtig viel Zinn auf die Pads, auslöten, und
dann mit Entlötlitze saubermachen. Das schont die Leiterplatte am
meisten.

von Hanns-Jürgen M. (yogy)


Lesenswert?

So, mal ein Update zum RT100, nachdem mein Oszi ja wieder läuft:

Ich konnte ein gebrauchtes ZF-Teil ergattern, das ich nun, nachdem ich
zuvor alle Kerne gelöst hatte, erfolgreich in meinen RT100
transplantiert habe. Der ZF-Teil ist auch wieder fertig abgeglichen, in
den nächsten tagen mache ich mich noch an den Stereio-Decoder und dann
ist der AM-Teil dran.

Anschließend möchte ich mir meinen Grundig RTV400 und meinen Grundig
Stereo Concert Boy 4000 vornehmen. Wenn isch schon einmal dabei bin...

Für beide Geräte suche ich den "Reparaturhelfer"... Kann da jemand
aushelfen? Da ist nichts zu ergooglen, mit Ausnahme von teuren Downloads
von dubiosen Servern... Wäre toll.

Yogy

von T.M .. (max)


Lesenswert?

Ich würde das dampfradioforum empfehlen, wenn es noch um technisches
bezgl des Radios geht.
Da bekommt man wenigstens noch konkrete Hilfe und es artet nicht so in
ein lächerliches Theater über unsinnige ost-west-diskussionen aus.
Konkrete Hilfe ohne Geschwafel gibts dort

von Matthias S. (Firma: matzetronics) (mschoeldgen)


Lesenswert?

Hanns-Jürgen M. schrieb:
> meinen Grundig RTV400

Elektrotanya scheint zumindest den Schaltplan zu haben:
http://elektrotanya.com/grundig_grundchassis_cs-400_rtv-400_sch.pdf/download.html
Das RTV400 scheint es in mehreren Geräten gegeben zu haben, aber das
Grundchassis scheint das gleiche zu sein.

Hanns-Jürgen M. schrieb:
> Grundig
> Stereo Concert Boy 4000

Da gibts einen Concert Boy 210 mit 4000er Chassis? Schau mal selber:
http://elektrotanya.com/
Gratuliere dir auch zum erfolgreichen Abgleich des Revox. Wie ich ja
ganz früher schrieb, hatte das auch meinem Beomaster 3000 wieder zu
ausgezeichnetem Empfang verholfen - lohnt sich also doch :-P Auch bei
dem lag die ZF richtig daneben.
Da der hier so richtig taub war, hatte ich erstmal einen dieser fertigen
Quarzoszillatoren auf 100Mhz als Prüfsender genommen, die machen fetten
Pegel.

Max .x schrieb:
> ein lächerliches Theater über unsinnige ost-west-diskussionen aus.

Ich halte das auch für Unsinn. Als 'Westler' staune ich immer darüber,
das dieses doch recht kleine Land so aktiv in Elektronik und Technik
generell war. Schon das ist Respekt wert. Gut, die Qualität der Bauteile
war unterschiedlich, aber das war im Westen wegen des Spartriebes doch
genauso.

: Bearbeitet durch User
von Hanns-Jürgen M. (yogy)


Lesenswert?

Matthias Sch. schrieb:
> Hanns-Jürgen M. schrieb:
>> meinen Grundig RTV400
>
> Elektrotanya scheint zumindest den Schaltplan zu haben:
>
http://elektrotanya.com/grundig_grundchassis_cs-400_rtv-400_sch.pdf/download.html
> Das RTV400 scheint es in mehreren Geräten gegeben zu haben, aber das
> Grundchassis scheint das gleiche zu sein.
>
> Hanns-Jürgen M. schrieb:
>> Grundig
>> Stereo Concert Boy 4000
>
> Da gibts einen Concert Boy 210 mit 4000er Chassis? Schau mal selber:
> http://elektrotanya.com/

Danke für dei Antwort. Da die beiden Geräte damals von meinem vater neu
gekauft wurden, sind sie quasi in erster Hand, und alle
Originalunterlagen inklusive Schaltbild sind vorhanden. Bez. des RTV400,
dessen HJF-Teil dem des RT1000 ziemloich ähnlich sieht, konnte auch der
Abgleich ähnlich erfolgen. Aber beim 210/4000 vermutlich nicht, ich habe
mir den Schaltplan noch nicht angesehen..

von Matthias S. (Firma: matzetronics) (mschoeldgen)


Lesenswert?

Hanns-Jürgen M. schrieb:
> sind sie quasi in erster Hand, und alle
> Originalunterlagen inklusive Schaltbild sind vorhanden.

Ah, sehr gut, das wusste ich natürlich nicht. Im meinem B&O Schaltplan
(auch der war damals bei, in einem Briefumschlag ins Gehäuse getackert)
sind Oszillogramme, die mir bzgl. Pegel und Frequenz gut geholfen haben.
Nach dem ersten Messen war mir auch sofort klar, das da viel zu wenig
10,7 MHz war.

Bitte melde dich an um einen Beitrag zu schreiben. Anmeldung ist kostenlos und dauert nur eine Minute.
Bestehender Account
Schon ein Account bei Google/GoogleMail? Keine Anmeldung erforderlich!
Mit Google-Account einloggen
Noch kein Account? Hier anmelden.
