Messsystem zur FFT Analyse

[Detlef E. (the_sugar_c)]

Hallo Leute,

ich bin gerade dabei 2 Messsysteme für die Schwingungsanalyse bzw. FFT
Analyse zu vergleichen.

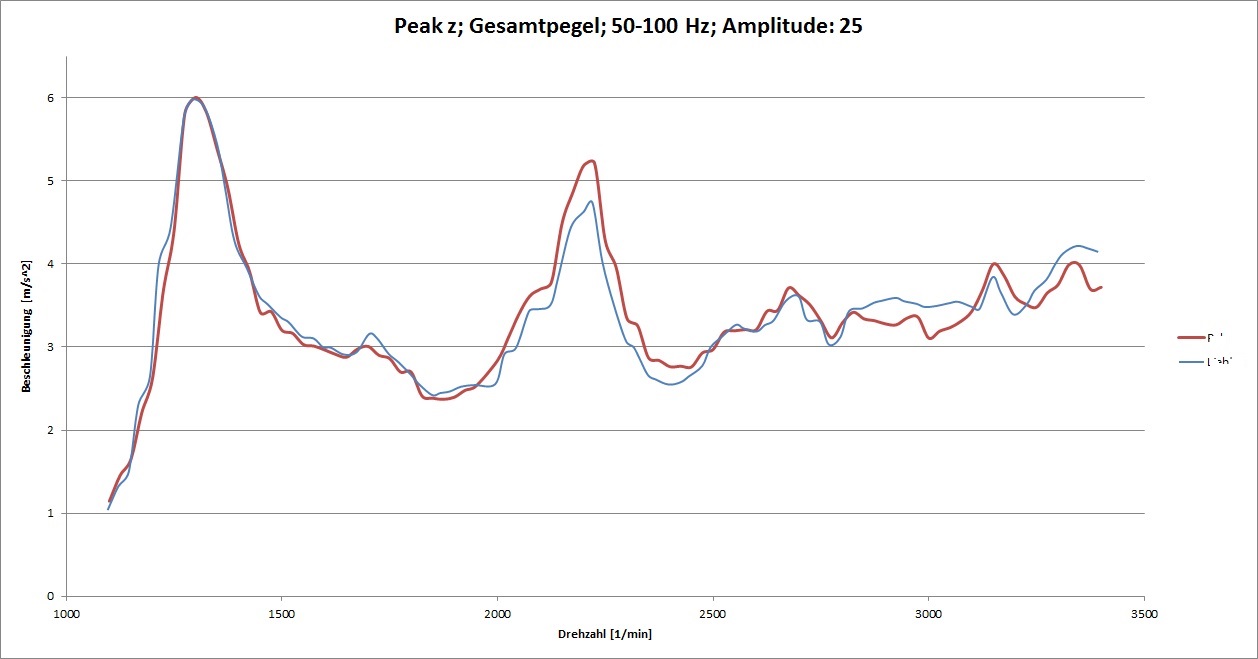

Im Anhang sieht man die Schwingbeschl. verläufe der beide Systeme.
Genauer, die FFT Daten des Gesamtpegels des Zeitsignals.
Der Sensor wurde per Shaker erregt. Es wurde ein Frequenzhochlauf von
100-150 HZ gefahren. Die Amplitude des Shakers wurde konstant gelassen.

Jetzt die Frage, wie können solche Abweichungen wie in dem Diagramm
entstehen (Blaue linie: 1. System, rote linie: 2. System). Insbesondere
meine ich, das dass eine System einmal mehr anzeigt und einmal weniger.

Das so ein System aus: Antialiasingfilter, Verstärker,
Abtasteinrichtung, A/D Wandler, FFT Analysator bzw. Algorithmus besteht
weis ich.



Vielen Dank im Voraus

[Thorsten S. (thosch)]

Siehe hier: Beitrag "Messsystem zur FFT Analys"

Warum ein Crossposting?

[Detlef E. (the_sugar_c)]

Sorry. Wollte nur sicher gehen, dass der Beitrag im richtigen Forum
landet.

[Helmut S. (helmuts)]

Vielleicht haben die unterschiedliche Fensterfunktionen oder
Filterfunktionen eingebaut?

[Kevin K. (nemon)]

Bekommen beide Systeme die absolut gleichen Daten am Eingang?

[M. K. (sylaina)]

Genauigkeitsproblem? Rechnen beide Systeme mit der gleichen Bit-Zahl,
Abtastraten und Co identisch?
