Hallo! Ich (Anfänger) habe bei Eagle 7.1.0 (light) ein seltsames Verhalten beobachtet. Trotz Google & Co bin ich noch nicht auf den Grund gekommen. Folgende Arbeitsschritte: (Schaltplan und Board sind immer beide geöffnet. Habe gelernt, dass das die Grundvoraussetzung ist. F/B Annotation ist lt. Icon re-unten immer aktiv.) (1) Erstellen von Schaltplan (2) Wechseln zu Board und platzieren der Bauteile (3) AutoRoute (4) Hinzufügen von Bauteilen im Schaltplan (5) Wenn ich nun zum Board wechsle schein dies auch im Board wie gewünscht auf. Der Link funktioniert also. (6) Platzieren der neuen Bauteile im Board (7) Erneutes AutoRoute (!) Hier ist das Problem: Plötzlich verwendet Eagle das Layout aus Schritt (2). Die neu hinzugefügten Bauteile sind verschwunden. Es scheint als ob im AutoRoute-Algorithmus noch das alte Layout hinterlegt ist. Versuche mit "Alles Aktualisieren", "Alles Speichern", "neu Öffnen", "Ripup" etc. helfen nichts. Das Layout bleibt am alten Stand. Ist dies ein bekanntes Verhalten? Was mach ich falsch? Wie kann man das beheben? Danke für Eure Unterstützung, Bernd (Ja, ich weiß dass Eagle-AutoRoute kommt nicht an die Perfektion eines von Experten handgeschnitzten Layouts heran. Ich möchte es trotzdem ausprobieren.)
:
Bearbeitet durch User
WORKAROUND (?) Nach weiterem Herumprobieren hab ich evtl. eine Lösung gefunden: Es scheint so, dass die Abfolge 'Projekt schließen', 'Projekt öffnen' wieder die gewünschte Konsistenz von Schaltplan und Layout herstellt. Damit kann ich leben. Ganz klar ist mir aber noch nicht was hier passiert.

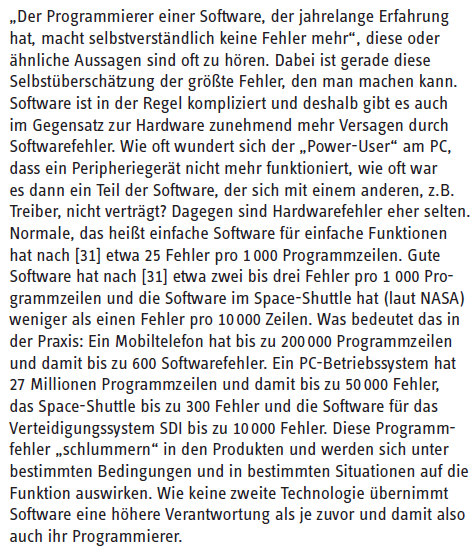

Klar kann es ein Bedienfehler sein, andererseits... (siehe Anhang aus dem BGIA Report 2008, und think!)
Hast du IMMER Schaltplan und Layout gleichzeitig geöffnet, oder schließt du zwischendurch gelegentlich eins von beidem?
Kevin schrieb: > Hast du IMMER Schaltplan und Layout gleichzeitig geöffnet, oder > schließt > du zwischendurch gelegentlich eins von beidem? Bernd TA schrieb: > Folgende Arbeitsschritte: > (Schaltplan und Board sind immer beide geöffnet. Habe gelernt, dass das > die Grundvoraussetzung ist. F/B Annotation ist lt. Icon re-unten immer > aktiv.)
Kevin schrieb: > Hast du IMMER Schaltplan und Layout gleichzeitig geöffnet, JA >oder schließt du zwischendurch gelegentlich eins von beidem? NEIN Inzwischen glaube ich auch, dass ich hier auf einen Bug gestoßen bin. Es wundert mich nur, dass ich im Netz keinen Hinweis darauf gefunden habe. Aber fürs stolpern über bislang unbekannte Fehler hab ich scheinbar Talent...
bernd TA schrieb: > Es wundert mich nur, dass ich im Netz keinen Hinweis darauf gefunden > habe. Diesen Fehler kann nur finden, wer den Autorouter verwendet. Damit geht die Wahrscheinlichkeit gegen 0...
Wenn der Autorouter das zweite Mal gestartet wird, ist die CheckBox "Continue existing job" markiert. Und dann macht der Router genau da weiter, wo er aufgehört hat. Mach den Haken einfach weg und der Router startet einen neuen Job mit der aktuellen Zeichnung.
Mox schrieb: > Wenn der Autorouter das zweite Mal gestartet wird, ist die > CheckBox > "Continue existing job" markiert. Und dann macht der Router genau da > weiter, wo er aufgehört hat. Mach den Haken einfach weg und der Router > startet einen neuen Job mit der aktuellen Zeichnung. Das betrifft aber nur die Leiterzüge. Der TO sprach aber davon, daß Bauelemente verschwinden.
Mox schrieb: > Mach den Haken einfach weg und der Router > startet einen neuen Job mit der aktuellen Zeichnung. Hatte ich auch probiert. Hat nicht funktioniert. Interessanaterweise hat auch "ERC" ausgegeben "Schaltplan und Board sind konsistent.", obwohl sie es eindeutig nicht sind. Dürfte ein Bug sein. Der Workaround mit "Close Project", "Open Project" funtioniert aber nun glücklicherweise.
