Hallo, ich entwerfe grade einen Schaltplan im Eagle-Schaltplan-Editor. Leider sind ein paar der benötigten Halbleiter nicht in der Eagle-Bibliothek. Bei den Herstellern habe ich leider auch keine Modelle gefunden. Zwei der Halbleiter befinden sich in einem SOIC-8-Gehäuse. Kann man ein solches Gehäuse sozusagen als Leer-IC im Schaltplan einbinden und wenn ja, wie geht das? Wie würdet Ihr in so einem Fall vorgehen?
Gehäuse in eine neue Bibliothek kopieren und Bauteil anlegen.
tommy schrieb: > Bei den Herstellern habe ich leider auch keine Modelle gefunden. Bei Farnell auch nicht?
Danke für die Antworten! Max H. schrieb: > tommy schrieb: >> Bei den Herstellern habe ich leider auch keine Modelle gefunden. > Bei Farnell auch nicht? Einige habe ich bei Farnell gefunden, Danke für den Tipp!!! Nun fehlen noch die Eagle-Modelle für AO4435 (SOIC-8) und AMC7135 (SOT-89) Falls jemand eine Idee hat, wo man sie bekommen könnte, wäre nett, wenn Ihr posten könntet.
Max H. schrieb: > Bei Farnell auch nicht? Dazu muß man sich registrieren. Das will nicht jeder. Ein Hinweis, wie man überhaupt eine Bibliothek dort findet: Typenbezeichnung des Bauelementes in das Suchfeld eingeben. WENN es gefunden wird, dann sieht man in dem Feld unter der Typenbezeichnung ein kleines Schaltkreis-Symbol. Dort verbirgt sich dann die Bibliothek. Einfacher ist es, das Teil selbst zu "malen". MfG Paul
Paul Baumann schrieb: > Einfacher ist es, das Teil selbst zu "malen". Hast du dafür zufällig eine kleine Anleitung zur Hand?
tommy schrieb: > Hast du dafür zufällig eine kleine Anleitung zur Hand? Ich habe es mir nach dieser Anleitung beigebracht: http://www.amateurfunkbasteln.de/eagle_lib/eagle_lib.html Das dauert beim ersten Mal ziemlich lange, aber man wird langsam schneller, je öfter man es macht. Der große Vorteil: Man muß sich hier keine saublöden Antworten von Leuten geben lassen, die nicht helfen können, aber auch mal etwas schreiben wollten. MfG Paul
tommy schrieb: > Paul Baumann schrieb: >> Einfacher ist es, das Teil selbst zu "malen". > > Hast du dafür zufällig eine kleine Anleitung zur Hand? Die Anleitung hast du schon selbst :-) Hilfe -> Schnelle Einführung -> Bauelement in Bibliothek definieren Das lohnt sich echt. Denn bevor du überall nach Bauelementen fragst, hast du die selbser schon längst gezeichnet. Versuchs mal, wenn du paar Bauelemente selbst gezeichnet hast, fragst du dich, wo du bisher ohne auskommen konntest :-) Viel Erfolg! Und wenn du dabei noch spezielle Fragen hast, wird dir hier bestimmt geholfen.
tommy schrieb: > Leider sind ein paar der benötigten Halbleiter nicht in der > Eagle-Bibliothek. > > Bei den Herstellern habe ich leider auch keine Modelle gefunden. > Wie würdet Ihr in so einem Fall vorgehen? Da gibt es im wesentlichen 3 Möglichkeiten: 1. Lernen wie man ein Bauteil selbst anlegt nach Datenblatt (Gilt nicht nur für Eagle, sondern für alle Layoutsysteme). 2. Das Hobby aufgeben. 3. Sich erschiessen. Ich hoffe du triffst die richtige Wahl. Georg
Georg schrieb: > 2. Das Hobby aufgeben. > > 3. Sich erschiessen. > > Ich hoffe du triffst die richtige Wahl. > > Georg Du hast heut wieder deinen netten Tag, gell? :-))
Georg schrieb: > Da gibt es im wesentlichen 3 Möglichkeiten: ---> Paul Baumann schrieb: > Das dauert beim ersten Mal ziemlich lange, aber man wird langsam > schneller, je öfter man es macht. Der große Vorteil: Man muß sich > hier keine saublöden Antworten von Leuten geben lassen, die nicht > helfen können, aber auch mal etwas schreiben wollten.
tommy (Gast) schrieb: > Hallo, > ich entwerfe grade einen Schaltplan im Eagle-Schaltplan-Editor. > Leider sind ein paar der benötigten Halbleiter nicht in der > Eagle-Bibliothek. > Bei den Herstellern habe ich leider auch keine Modelle gefunden. > Zwei der Halbleiter befinden sich in einem SOIC-8-Gehäuse. Kann man ein > solches Gehäuse sozusagen als Leer-IC im Schaltplan einbinden und wenn > ja, wie geht das? > Wie würdet Ihr in so einem Fall vorgehen? Entweder den "Rat" der anderen befolgen, d.h. (siehe Pauls Link) und leiden (immer und immer wieder) oder den Adler endlich hinter sich lassen und mal in Diptrace hineinschnuppern. Da geht das Erstellen der Bauteile nämlich intuitiv. In der Regel reicht ein einfaches duplizieren und abändern eines bereits vorhandenen Bauteils (Rechtsklick Duplicate Patterns bzw. Duplicate Components). Bauteile lassen sich sehr einfach in die eigene UserLib übernehmen. Das geht so viel einfacher als der Anleitung schwangere Krampf bei eagle und letzten Endes muss man immer bedenken, mal eine Zeitlang eagle nicht benutzt und man steht auf dem Schlauch wie am ersten Tag. Wie war das nochmal? Grübel ... Beim Nachfragen gibt's dann auch die gewohnt hämischen Forenkommentare ("Was Probleme?" "Gib dein Hobby auf!" "Geh sterben!" usw.). Muss man sich das antun? NEIN, muss man nicht! Es geht so viel einfacher und es macht sogar Spaß. Einfach mal über den Tellerrand hinaus blicken und du wirst über eagle später nur noch mitleidig schmunzeln und die sagen, wie konnte ich da so lange an der Nadel dieser kruden Software hängen, ich armer Tropf. Muss nicht sein. Think about!
tommy schrieb: > Hallo, > > ich entwerfe grade einen Schaltplan im Eagle-Schaltplan-Editor. > > Leider sind ein paar der benötigten Halbleiter nicht in der > Eagle-Bibliothek. Das ist hier bei einigen ein Reizwort, mach dir nichts draus wenn da ein paar seltsame Antworten kommen. > > Bei den Herstellern habe ich leider auch keine Modelle gefunden. > Hab noch keinen gesehen der die als eagle lib herausgibt. > Zwei der Halbleiter befinden sich in einem SOIC-8-Gehäuse. Kann man ein > solches Gehäuse sozusagen als Leer-IC im Schaltplan einbinden und wenn > ja, wie geht das? Vom Prinzip ist es vollkommen egal welches Teil du nimmst wenn Pin/Pad (also Schaltplan/Gehäuse) passen. > > Wie würdet Ihr in so einem Fall vorgehen? Als Anfänger würde ich mir ein Bauteil einfach umbenennen. Wenn du mehr mit eagle machst ist das lernen der lib Erstellung sehr hilfreich. Es ist aber alles andere als intuitiv.
tommy schrieb: > Wie würdet Ihr in so einem Fall vorgehen? Was für eine Frage in Zeiten von Copy&Paste? Also Bauteil mit ähnlichem Symbol suchen, in Bibliothekseditor laden und in neue Bibliothek kopieren, Package in einer Bibliothek suchen und in die neue Bibliothek kopieren, Anpassungen an Symbol und Package vornehmen, neues Device erzeugen, Symbol mit 'add' hinzufügen, neue Package Variante erstellen und Pins anschließen. Steht auch im Manual ;-)
Mike schrieb: > tommy schrieb: >> Wie würdet Ihr in so einem Fall vorgehen? > > Was für eine Frage in Zeiten von Copy&Paste? > > Also Bauteil mit ähnlichem Symbol suchen, in Bibliothekseditor laden und > in neue Bibliothek kopieren, Package in einer Bibliothek suchen und in > die neue Bibliothek kopieren, Anpassungen an Symbol und Package > vornehmen, neues Device erzeugen, Symbol mit 'add' hinzufügen, neue > Package Variante erstellen und Pins anschließen. und das soll ein Anfänger fehlerfrei durchziehen? Gerade bei eagle wo .sym .pac .dev wie in Unix Terminal Zeiten einzeln bearbeitet werden müssen? Auch noch mit ähnlichem Komfort und selbst da gab es schon einen Session switch. Das ist imho das große Manko der lib Erstellung. Warum geht das nicht in 3 Fenstern interaktiv? > > Steht auch im Manual ;-) Was kein Anfänger finden kann ohne das er weiß wonach er suchen muss. Wenn schon dann halte ich für Anfänger diesen Weg für besser geeignet. 1. Sich ein Device in einen leeren Schaltplan ziehen (ADD). 2. Das mit run lib-export in eine eigene lib schieben 3. Das dort bearbeiten 4. In den eigenen Schaltlan ADDen.
Angehängte Dateien:
-
2,7 KB

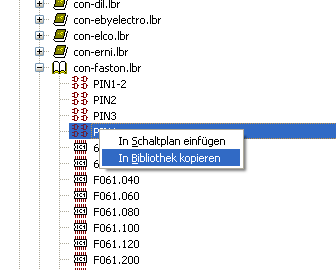

Der Rächer der Transistormorde schrieb: > Wenn schon dann halte ich für Anfänger diesen Weg für besser geeignet. > > 1. Sich ein Device in einen leeren Schaltplan ziehen (ADD). > 2. Das mit run lib-export in eine eigene lib schieben > 3. Das dort bearbeiten > 4. In den eigenen Schaltlan ADDen. Das machen nur Anfänger so ;) 1. Du machst deine lib mit dem lib-editor auf. 2. Du kopierst einfach das Bauteil in die lib. Auf Name von Bauteil gehen und rechte Maustaste drücken.
Paul Baumann schrieb: > tommy schrieb: >> Hast du dafür zufällig eine kleine Anleitung zur Hand? > > Ich habe es mir nach dieser Anleitung beigebracht: > http://www.amateurfunkbasteln.de/eagle_lib/eagle_lib.html Und warum nimmst Du nicht das Original. http://www.cadsoft.de/training/tutorials/?language=de
Dominik schrieb: > Und warum nimmst Du nicht das Original. Gegenfrage: Was glaubst Du, warum es Leute gibt, die ein eigenes Tutorial anfertigen? Eventuell, weil sie das Original nicht so gut verständlich fanden? MfG Paul
Hi, eine Lib für den AMC7135 habe ich zufällig hier rumliegen ;) lg Chris
