Forum: Analoge Elektronik und Schaltungstechnik Frequenzgang von Gleichrichter in LT-Spice


von Ralph B. (rberres)


Angehängte Dateien:

Lesenswert?

Hallo

Ich weis nicht ob ich hier in dem richtigen Unterverzeichnis bin.

Folgendes Problem habe ich.

In LT Spice möchte ich den Frequenzgang eines Diodengleichrichters
simulieren. Siehe Anhang als LT-Spice-File ( hoffentlich kommt es rüber
).

Das heißt ich gebe eine Wechselspannung drauf dessen Frequenz sich
zwischen 1MHz und 1GHZ ändert, und am Auusgang möchte ich in der Y-Achse
zusätzlich zur Eingangswechselspannung die Ausgangsgleichspannung
auftragen.

Zur Zeit trägt er  mir aber die Ausgangswechselspannung ( in dem Fall
die Restwelligkeit des gleichgerichteten Signales ) auf.

Was muss ich dem LT-Spice mitteilen, das er für einen bestimmten
Messpunkt die Gleichspannung über die Frequenz aufträgt?

Hier im Forum gibt es doch ein LT-Spice Spezialist, der das mit
Sicherheit beantworten kann.

Er würde mir viel Sucherei und Probiererei ersparen.

Besten Dank im Vorraus.

von Helmut S. (helmuts)


Angehängte Dateien:

Lesenswert?

Hallo Ralph,

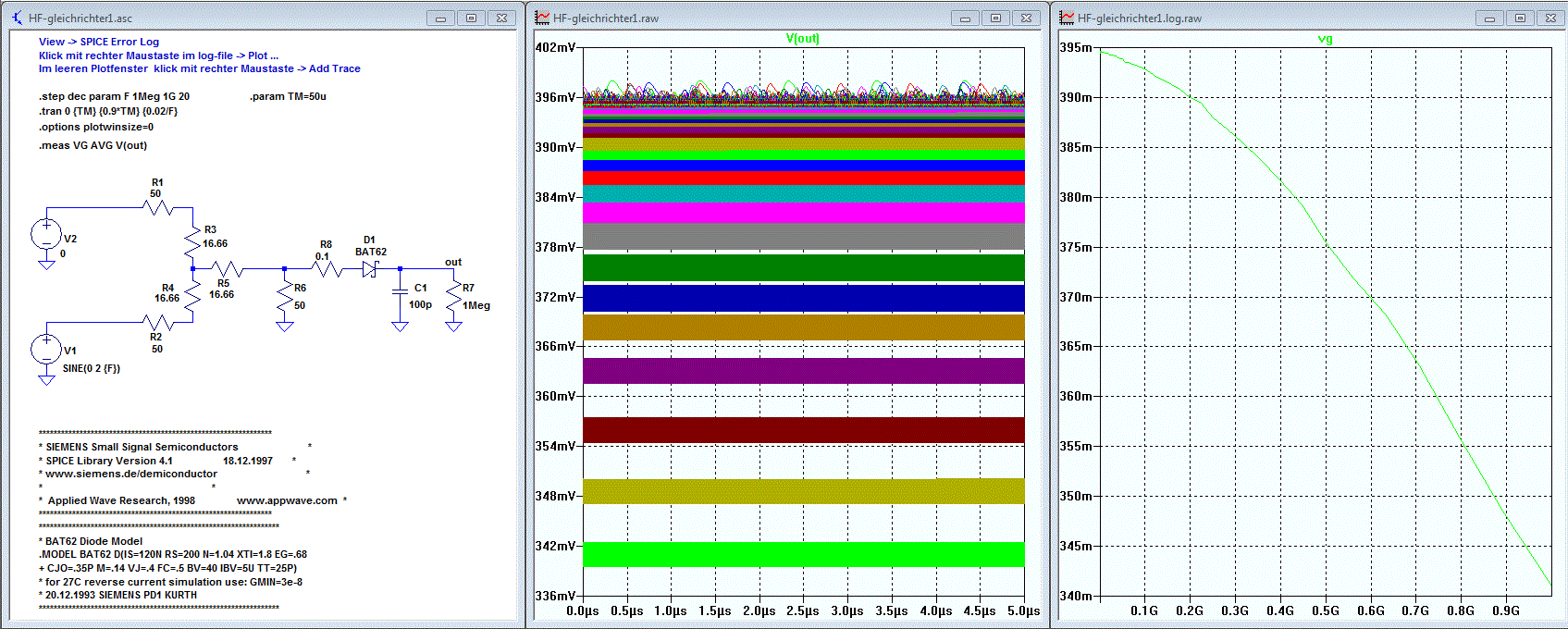

ich habe das mal mit .MEASURE in LTspice gemacht.
Damit die Simulation kürzer wird habe ich die Kapazität verringert.
Im Plot vom MEASURE-Ergebnis habe ich die x-Achse manuell auf
logarithmisch gestellt.

Gruß
Helmut

: Bearbeitet durch User
von Ralph B. (rberres)


Lesenswert?

Hallo Helmut

Erst mal vielen Dank für deine Mühe.

Das ist aber umständlich. Geht es wirklich nur über diesen Umweg?

Gibt es keine Möglichkeit das mit Hilfe der AC Analyse zu machen, und
ihm mit einer Spice directive im klar zu machen, was er auf der Y-Achse
auftragen soll? Oder habe ich jetzt was gefunden, was mit Spice nicht
geht?

Ralph Berres

von Helmut S. (helmuts)


Lesenswert?

Hallo Ralph,

die AC-Analyse in SPICE linearisiert die Schaltung. Das macht aber für
einen Gleichrichter keinen Sinn. Deshalb muss man die Transientenanalyse
(.tran)nehmen. Also so schlecht finde ich die Lösung gar nicht.

Gruß
Helmut

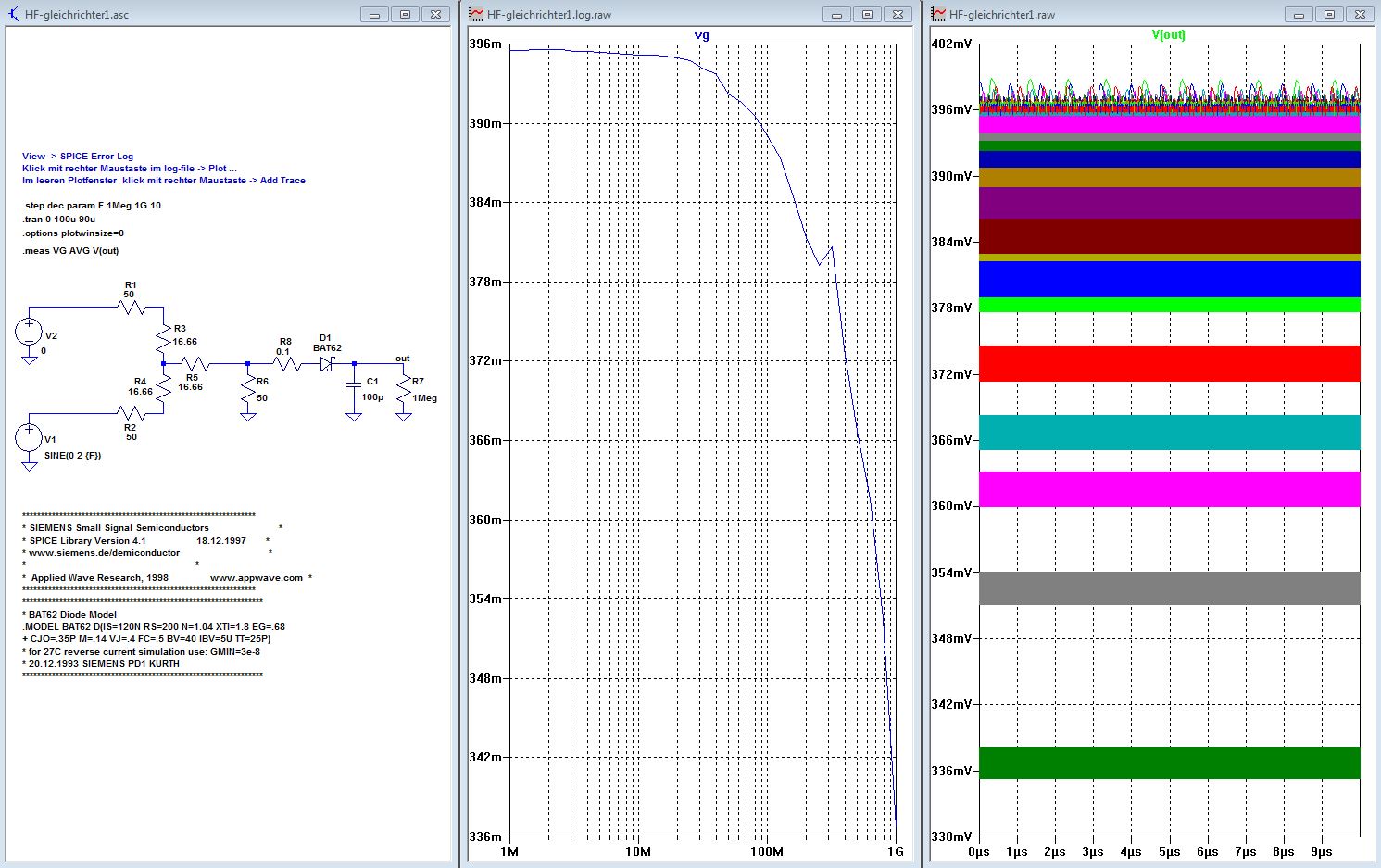

von Helmut S. (helmuts)


Angehängte Dateien:

Lesenswert?

Hallo Ralph,
wenn man den maximalen Zeitschritt vorgibt, dann wird die Kurve genauer.
Gruß
Helmut
