LED in türkis im TO-220?

[AVR-Neuling (Gast)]

Hallo,

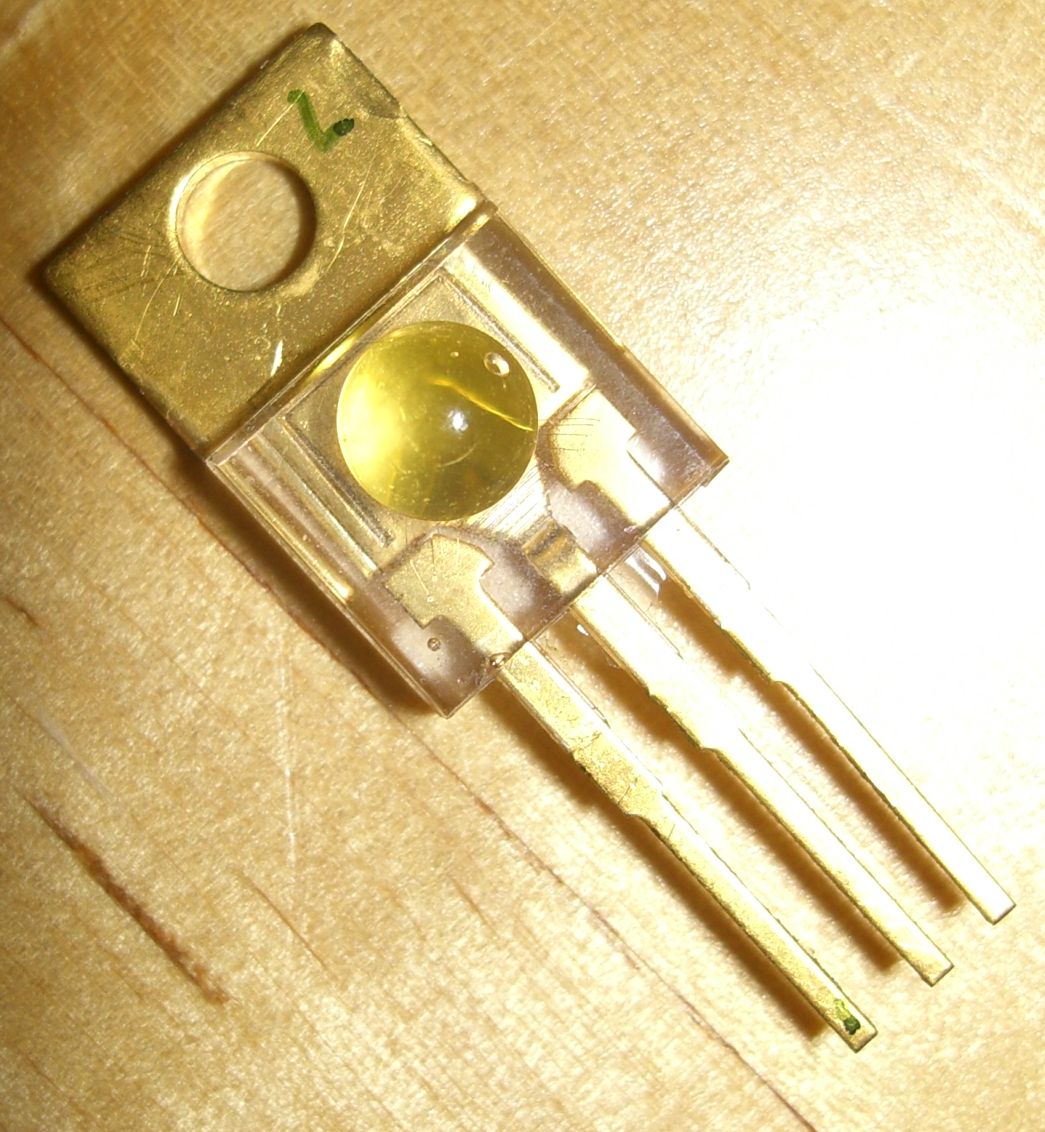

mir wurde heute folgende LED im Anhang zugetragen, da ich skurrile Typen
"sammel" - hat sowas schonmal jmd gesehen? Sind diese besonders alt
o.ä.? Was war der Grund für die merkwürdige Gehäusewahl? Und, ja, sie
leuchtet in der Tat tükis.

Gruß, AVR-Neuling.

[Peter (Gast)]

Die Frage ist eher warum die 3 Pins hat?
An sonsten gibt es ja 1 LEDs im To220 Gehäuse...

[ALex (Gast)]

IR Zeugs gibts oft in diesem Gehäuse

[Chris L. (kingkernel)]

Nach den Bonddrähten zu Urteilen sind auch alle 3 Anschlüse genutzt.
Kannst du mal ein Detailfoto des eigentlichen Halbleiters durch die
Linse machen, sodass man auch was erkennt.
Sieht auf jedenfall interessant aus. Türkise LEDs sind mir bis dato noch
nicht unter gekommen

[User (Gast)]

Ist doch genial... Warum Auflötfläche, Stern-Kühlkörper oder ähnlicher
Kack wenns auch mit einer Schraube geht...

[User (Gast)]

Gibts sogar zu kaufen in weiß:
http://de.farnell.com/hlll/t23d1/led-pwr700-to220-dayl-weiss/dp/1226712

[Didi S. (kokisan2000)]

Das Bauteil ist auf jeden Fall für Power ausgelegt, dass zeigen schon
die vier parallelen Bonddrähte, die jeweils von den beiden äußeren Pins
zum Chip geführt werden.
Was der zusätzliche mittlere Pin soll, ist etwas unklar. Entweder wird
die Wärme über die Metallfahne mit Wärmesenkeanbindung abgeführt oder
über ein oder mehrere Pins in Richtung Board. Eine Lösung mit sowohl,
als auch ist sehr unüblich.
Auf jeden Fall ist das Bauteil von schlechter Qualität, davon sprechen
Lufteinschlüsse in der Moldmasse, als auch der Epoxidflash an den
Beinchen und zwischen den Beinchen.

Gruß
kokisan

[IncreasingVoltage .. (increasingvoltage)]

User schrieb:
> Gibts sogar zu kaufen in weiß:
> http://de.farnell.com/hlll/t23d1/led-pwr700-to220-...

32,5 Lumen pro Watt?! Das ist ja sowas von 1998...

[Harald W. (wilhelms)]

IncreasingVoltage .. schrieb:

> 32,5 Lumen pro Watt?! Das ist ja sowas von 1998...

Ich glaub, das schaffen moderne Halogenlampen auch.

[Route_66 H. (route_66)]

Didi S. schrieb:
> Was der zusätzliche mittlere Pin soll, ist etwas unklar.

Damit man die LED auch elektrisch kontaktieren kann. Anhand des Verlaufs
der Bonddrähte sind die äußeren Pins (scheinbar) beides Anoden und die
Mitte die Kathode?

[Joachim B. (jar)]

Route 66 schrieb:
> Didi S. schrieb:
>> Was der zusätzliche mittlere Pin soll, ist etwas unklar.
>
> Damit man die LED auch elektrisch kontaktieren kann.

oder weil es billiger ist TO220 Gehäuse in der Fertigung zu nehmen,
vielleicht ist der nicht mal angeschlossen.

Oder doch 2Farben LED für türkis?

[Frank M. (ukw) (Moderator)]

Route 66 schrieb:
> Damit man die LED auch elektrisch kontaktieren kann. Anhand des Verlaufs
> der Bonddrähte sind die äußeren Pins (scheinbar) beides Anoden und die
> Mitte die Kathode?

Gibt es überhaupt LEDs, die von sich aus türkis strahlen können? Kann es
vielmehr nicht so sein, dass da 2 LEDs (grün + blau -> türkis) drin
sitzen, die man einzeln ansteuern kann und deshalb auch 3 Anschlüsse
(mit einer gemeinsamen Anode/Kathode) vorhanden sind?

[Joachim B. (jar)]

Joachim B. schrieb:
> oder weil es billiger ist TO220 Gehäuse in der Fertigung zu nehmen,
> vielleicht ist der nicht mal angeschlossen.

Kollege meint auch, der Mittelpin hat vielleicht keine Bedeutung, es
wird der Fertigungsvorteil sein weil das schon so angeliefert wird.

Warum den Mittelpin wegnehmen, warum den verdrahten und damit die
Beliebigkeit der Schaltmöglichkeiten riskieren, auf Blech, Masse, GND
geschraubt ist der in der Mitte neutral doch optimal.

Für eine türkise auch Duo LED brauchts keine 3 Beine, kann intern ja
verschaltet sein wenn nur türkis rauskommt.

[MaWin (Gast)]

Frank M. schrieb:

> Gibt es überhaupt LEDs, die von sich aus türkis strahlen können?

Inzwischen: Ja.

[AVR Neuling (Gast)]

Hallo zusammen,

also, ist ja doch reger Betrieb hier :) Schön.

Der mittlere Anschluss trägt nur das Substrat / den Chip und ist mit der
fahne verbunden. Der Chip leuchtet blau und ist "schlampig" (so sieht es
zum. mit 5mA aus) mit Phospor überzogen - durch diese Schicht kommt auch
die türkise Licht(misch)farbe zustande (das ist bei den aktuellen 5mm
LEDs in türkis genau so, aber techn. besser). Die äußeren Pins sind mit
jeweils 4 Bonds an den Chip geführt. Das Gehäuse ist schlecht gespritzt,
ja - ich vermute Prototypen von anno tuc. Ein Foto vom Chip versuche ich
mit 5mA Bestromung mal nachzuliefern...

Gruß, AVR-Neuling.

[Julius F. (julz)]

Bitte nehme doch mal ein besseres detail foto für eine weitere analyse
auf.

[jemand (Gast)]

Die LED ist für die Hintergrundbeleuchtung von türkisen VF-Display ;-) .

[Andreas D. (rackandboneman)]

Warum will man denn bei einem VF-Display den Hintergrund beleuchten, das
wäre eher kontraproduktiv...

Und das Mittelbein dient so als zusätzlicher Kühlkörper und vereinfacht
u.u. den Umgang mit dem Bauteil für Bestückungsautomaten etc die auf
TO-220 ausgelegt sind, was beides eher nicht kontraproduktiv ist...


Und je nachdem für was das Bauteil ausgelegt ist wäre es doch eher
Verschwendung im Namen einer irrelevanten Qualitätsvorstellung LEDs, die
die Spezifikationen einhalten, wegen ein paar Lunkern in der
Vergussmasse in den Ausschuss zu werfen...

ODER ABER das Bauteil IST Ausschuss der über den Restpostenhandel in
Bastlerhand verkauft wurde...

[adenin (Gast)]

Andy D. (Merkbefreit) schrieb:
> Warum will man denn bei einem VF-Display den Hintergrund beleuchten, das
> wäre eher kontraproduktiv...

Weil das cooler ist, als langweiliges Schwarz. ;)

[M.N. (Gast)]

Es gab sogar mal LEDs im TO92-Gehäuse.

[jemand (Gast)]

Andy D. schrieb:
> Warum will man denn bei einem VF-Display den Hintergrund beleuchten, das
> wäre eher kontraproduktiv...

Guten Morgen, schon wach?

[AVR Neuling (Gast)]

"Es gab sogar mal LEDs im TO92-Gehäuse." Sind viele UV LEDs immer
noch...alleine wg der nötigen Glaslinse.

AVRN.

[John D. (Gast)]

AVR Neuling schrieb im Beitrag #3929773:
> "Es gab sogar mal LEDs im TO92-Gehäuse." Sind viele UV LEDs immer
> noch...alleine wg der nötigen Glaslinse.

TO92 != TO46, TO52, TO18

[npn (Gast)]

User schrieb:
> Gibts sogar zu kaufen in weiß:
> http://de.farnell.com/hlll/t23d1/led-pwr700-to220-...

Ist sogar schon nicht mehr zu haben...
> Verfügbarkeit: Ist nicht mehr auf Lager.

[User (Gast)]

> 32,5 Lumen pro Watt?! Das ist ja sowas von 1998...

Im Datenblatt steht was von 350mA.

> Verfügbarkeit: Ist nicht mehr auf Lager.

Schade, also diese unförmigen Klumpen verarbeiten...

[hinz (Gast)]

User schrieb:

>> Verfügbarkeit: Ist nicht mehr auf Lager.
>
> Schade, also diese unförmigen Klumpen verarbeiten...

Nö, es gibt ja noch TO-3.

[Harald W. (wilhelms)]

Frank M. schrieb:

> 2 LEDs (grün + blau -> türkis)

Das was Du mit deinem Tuschkasten machst, klappt nicht mit
farbigen Licht. Subtraktive Farbmischung ist unterschiedlich
zu additiver Farbmischung.

[Sebastian V. (sebi_s)]

Er hat schon die richtigen Farben für additive Farbmischung gewählt...

[User (Gast)]

> Nö, es gibt ja noch TO-3.

Fällt auch unter unförmige Klumpen.
