HF-Schaltungen heutzutage

[asdfasd (Gast)]

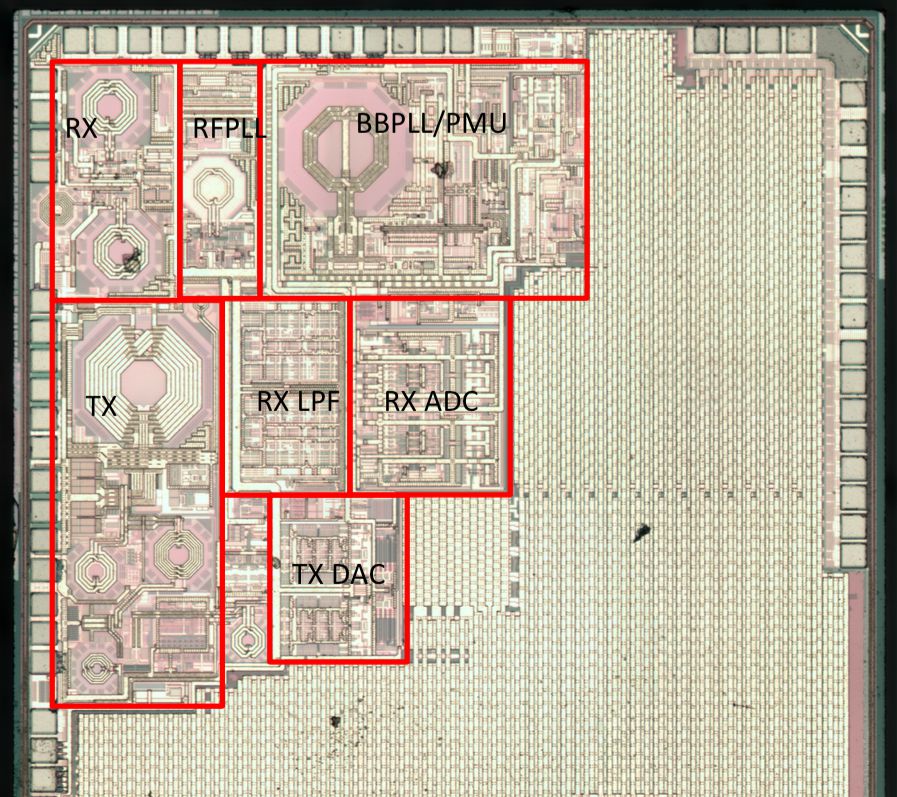

Ein Einblick, wie heutzutage HF-Schaltungen auf Chips implementiert
werden.  Das Photo ist von dem Die eines ESP8266, ein kompletter WLAN
Transceiver inklusive Anwendungsprozessor, RAM, ROM, etc.  Extern
braucht der nur noch einen Quarz und eine Antenne.  Vom Digitalkram ist
nichts zu sehen, verbirgt sich alles unter den Metallflächen.  Doch
dafür sieht der Analogteil um so interessanter aus.

Der Die hat eine Größe von ca. 2mm x 2mm.

Eine hochaufgelöste Aufnahme findet sich hier (ca 20MB):

  http://s.zeptobars.ru/ESP8266-HD.jpg

[asdfasd (Gast)]

Jetzt hab ich doch die Quellenangaben vergessen :-(

Das angehängte Photo von "swimmerdude", die Hi-Res-Aufnahme von
"zeptobars":

  http://www.reddit.com/r/electronics/comments/2jq22l

[OldMan (Gast)]

Ich finde das immer wieder bewunderswert was heute machbar ist.

Ja, bin schon ein bisschen älter, habe noch Siemens 4004-151 Mainframes
repariert und mir an hydraulischen Antrieben für Schreib-/Leseköpfe von
(5MB) Wechselplatten schmutzige Hände geholt.

[●DesIntegrator ●. (Firma: FULL PALATINSK) (desinfector)]

jetzt muss man nur noch Netzteile ähnlich miniaturisieren...

[herbert (Gast)]

OldMan schrieb:
> Siemens 4004-151 Mainframes
> repariert und mir an hydraulischen Antrieben für Schreib-/Leseköpfe von
> (5MB) Wechselplatten schmutzige Hände geholt.

...welche man dann mit Reinol wieder sauber machen mußte.Viele Teile für
den Rechner 4004 wurden damals in der SOFERT in München hergestellt und
auch montiert.Lang ist es her...

[Jörg W. (dl8dtl) (Moderator)]

asdfasd schrieb:
> Ein Einblick, wie heutzutage HF-Schaltungen auf Chips implementiert
> werden.

Irgendwo gibt's auch ein Chipfoto eines AT86RF230, sieht ähnlich aus.

Was man auf der 2D-Darstellung natürlich nicht sieht ist, dass die
Spulen über mehrere Metalllagen „gewickelt“ werden.

[Michael X. (Firma: vyuxc) (der-michl)]

☞ J-A von der Heyden ☜ schrieb:
> jetzt muss man nur noch Netzteile ähnlich miniaturisieren...

Kann man. Ich hab kürzlich mit dem hier gespielt:
http://www.micrel.com/products/power-management-ics/regulators-with-internal-inductor/article/17-mic33263.html

[wendelsberg (Gast)]

Michael X. schrieb:
> Kann man. Ich hab kürzlich mit dem hier gespielt:
>
http://www.micrel.com/products/power-management-ics/regulators-with-internal-inductor/article/17-mic33263.html

Naja, der will auch 2.7...5.5V am Eingang, braucht also Gleichrichter,
Elko und Schaltregler von 340V auf ca.5V davor.

wendelsberg

[●DesIntegrator ●. (Firma: FULL PALATINSK) (desinfector)]

ich meinte natürlich "richtige" Netzteile, komplett.

230er Wackelsaft rein, Direktsaft raus. mindestens 100W.
OK nicht unbedingt auf 2x2mm aber so'n Zuckerwürfel-Klötzchen
vielleicht.

[Jens G. (jensig)]

>  http://www.reddit.com/r/electronics/comments/2jq22l

Da sind aber viele Durchkontaktierungen drauf - muß 'ne Heidenarbeit
gewesen sein ...

[Zuzel (Gast)]

Hallo

"ich meinte natürlich "richtige" Netzteile, komplett."

Das werden Vereine wie der VDE oder noch schlimmer die BG im
Industriellen / Beruflichen Umfeld und auch zu Hause zu verhindern
Wissen.

Schukostecker: Alles andere als klein
Eurostecker: Geht so, aber in viel zu vielen Kleinleistungsanwendungen
trotzdem nicht zugelassen und die Steckdosen (Schuko) sind sowieso
riesig.

Und im Industrie/Werkstattumfeld ?
Trotz 230V und 16A ist dort so was oft notwendig um z.B. ein Notebook
über Netzteil betreiben zu können:
http://voltfuxx.de/images/product_images/original_images/60488.jpg

Für Zuhause gibt es wenigsten diese 3-5Fach "Eurosteckdosen" welche in
eine Schukosteckdose oder noch besser in Steckdosenleiste eingesteckt
werden können-
wohl nicht 100% VDE Konform aber für den typischen Kleinkram der über
Eurostecker versorgt wird mehr als ausreichend.
Besonders "speziell" sind dann noch diese "Quasischukostecker" die keine
Schutzkontakte haben aber so geformt sind das sie genauso groß wie
richtige Schukstecker sind - und den Mist gibt es nicht nur bei
Verbrauchern mit P>= 1kW.

Zuzel

[●DesIntegrator ●. (Firma: FULL PALATINSK) (desinfector)]

Zuzel schrieb:
> "Quasischukostecker"

genannt Konturenstecker

[F. F. (foldi)]

wendelsberg schrieb:
> Michael X. schrieb:
>> Kann man. Ich hab kürzlich mit dem hier gespielt:
>>
>
http://www.micrel.com/products/power-management-ics/regulators-with-internal-inductor/article/17-mic33263.html
>
> Naja, der will auch 2.7...5.5V am Eingang, braucht also Gleichrichter,
> Elko und Schaltregler von 340V auf ca.5V davor.
>
> wendelsberg

Aber es ist trotzdem beeindruckend wie klein auch dort ganze Platinen
werden und fast so viel Leistung bringen wie zuvor die großen Platinen
brachten.

[Matthias S. (Firma: matzetronics) (mschoeldgen)]

Seit einiger Zeit hat Microchip ja auch so einen MC/RF Hybride im
Programm, den PIC16F529T39A.
Von dem würde ich auch gerne mal ein Chipbild sehen, habe mir vor
einiger Zeit mal ein paar von den Dingern bestellt, aber noch nicht
eingesetzt.

[Bernd F. (Gast)]

Was ist das für ein "freier" Bereich rechts und unten? Ich dachte
Waferfläche ist kostbar.... ;)

[Simon K. (simon)]

Bernd F. schrieb:
> Was ist das für ein "freier" Bereich rechts und unten? Ich dachte
> Waferfläche ist kostbar.... ;)

RAM und/oder ROM vermutlich. Bzw, was man sieht ist die Verdrahtung
davon.
