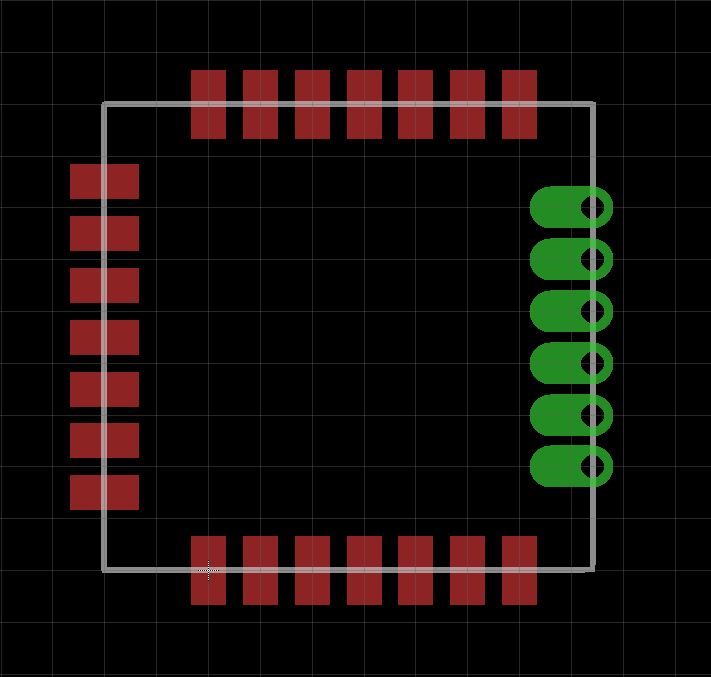

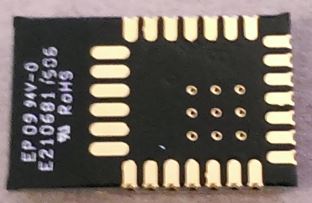

Hallo, für ein Bluetooth Modul (AMS001) möchte ich ein Platinenlayout erstellen. Kann ich das Layout so machen wie auf dem Bild? Die Pads unter dem Modul sind alle GND. Diese kann ich doch eigentlich weglassen, da auch GND auf den äußeren verfügbar ist? Gruß
> Kann ich das Layout so machen wie auf dem Bild? Schau ins Datenblatt. Stichwort: Footprint http://www.lemosint.com/ackme/pdfs/ADS-MS00x-100R-TruConnect.pdf Da findest du alle benötigten Infos.
ack.me bietet ein fertiges Eagle-Bauteil in Form einer Lib an. Habe ich benutzt und funktioniert einwandfrei. Verfügbar irgendwo auf ack.me.
