Da die Herren von Element14 meinen, mit ihrer Finanzpolitik den Hobbyisten lebendig die Haut abziehen zu müssen, bin ich diesem Treiben nun ausgewichen und nach jahrelangem benutzen von Eagle auf Kicad umgestiegen. Aber als Anfenger hat man da so seine Problemchen... Wie winkle ich im Schaltplan eine Leitung ab um z.B. selbige um ein Bauteil herum zu zeichnen?
Wie meinst du das mit dem Abwinkeln? Wenn man das Wire Tool benutzt werden doch automatisch 90° Winkel eingebaut. Oder willst du 45° Winkel?
Stell die vor, du willst eine waagrecht gezogene Leitung nachträglich um
zwei Ecken verlegen () - zB. um andere Bauteile drum herum.
Vorher:
____________________
Nachher:
______
| |
_____| |_______
Wie macht man das?
Also, wenn du im OpenGL Modus bist und und "Leiterbahnen und Durchkontaktierung hinzufügen" Modus bist, einfach dort auf die alte Leiterbahn klicken, wo du abzweigen möchtest. Dann die neue Leiterbahn einfach verlegen und wenn du wieder zur ursprünglichen Leiterbahn/Netz geroutet hast, wird das alte Stück dazwischen automatisch gelöscht. Ach ja, das ganze geht auf jeden Fall mit Build 5670 vom 19.5.2015. Ältere habe ich nicht da.
Übrigens, geht bei mir auch im nicht OpenGl Modus.
Autor: klausr (Gast) schrieb: >Also, wenn du im OpenGL Modus bist und und "Leiterbahnen und >Durchkontaktierung hinzufügen" Modus bist, Ich schrieb: Wie winkle ich im Schaltplan eine Leitung ab [...]
Oh Sorry. Das geht nicht so schön: Du musst die Verbindung neu zeichnen und die alte manuell entfernen. Zumindest erkennt KiCad die neuen Knotenpunkte und entfernt nur bis zu diesen.
klausr schrieb: > Zumindest erkennt KiCad die neuen Knotenpunkte und entfernt nur bis zu diesen. Und auch das nicht immer...
Angehängte Dateien:
>Du musst die Verbindung neu zeichnen und die alte manuell entfernen.
Ach du liebe Zeit.
Bist du sicher? Das ist eigentlich eine der Brot-und Butter
Kernfunktionen eines jeden CAD-Programms, nämlich Linien nachträglich zu
ändern.

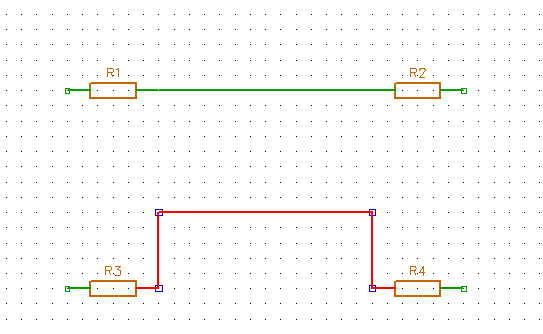

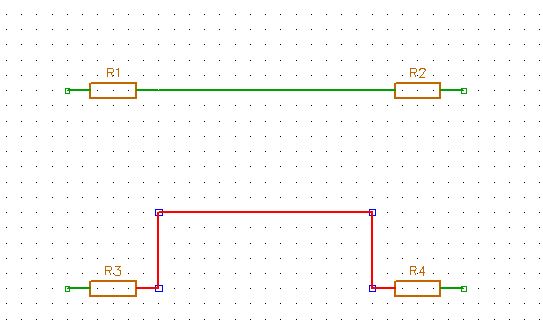

Anbei noch ein Bild damit wir bvom gleichen Sachverhalt reden.
Eagle-Umsteiger schrieb: > Bist du sicher? Nein, bin mir nicht sicher. Aber leider weiß ich das auch nicht besser. Dachte ja ursprünglich, du meinst das Layout-Modul. Da geht sowas ja...
Rechtsklick "Break Wire", das 4 Mal in deinem Beispiel, anschließend kannst die einzelnen Stücke mit "G" verschieben.
Angehängte Dateien:
-

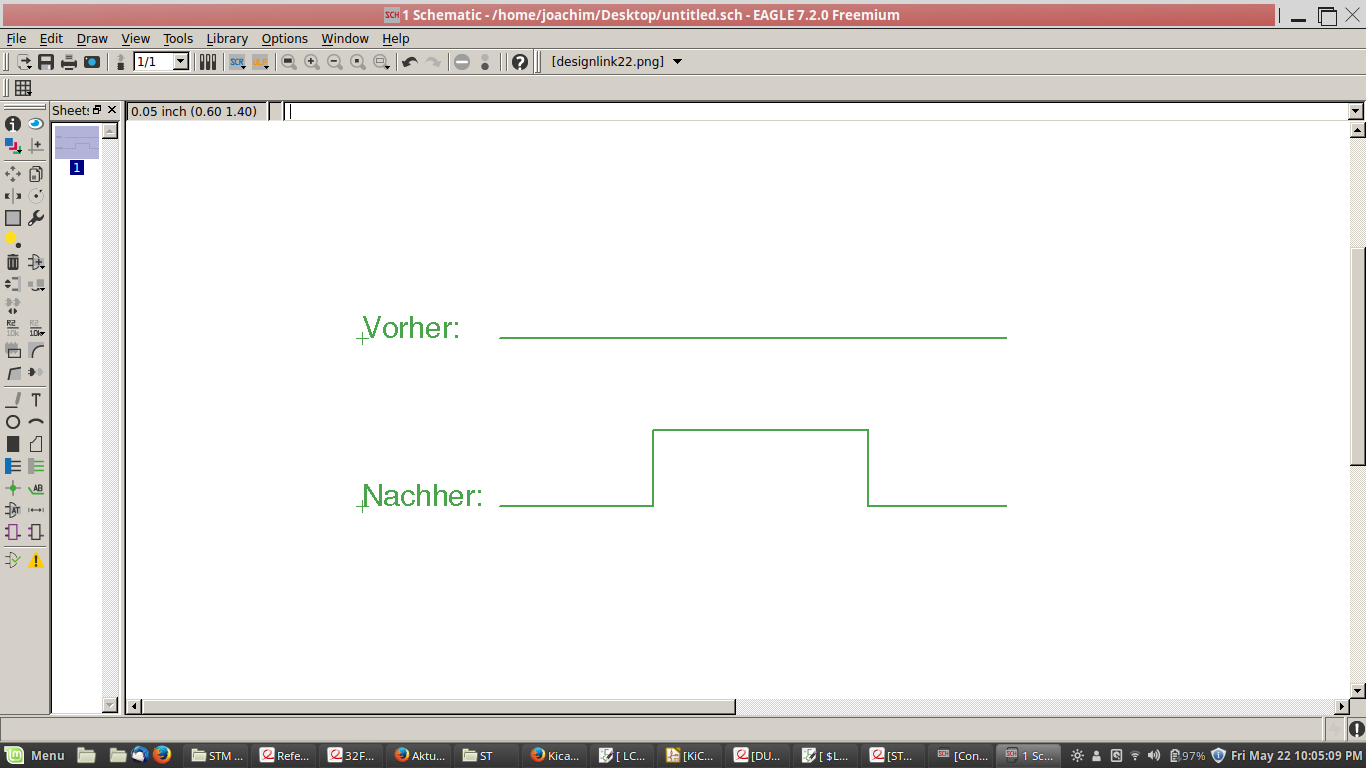

3,1 KB
Felix C. schrieb: > Rechtsklick "Break Wire", das 4 Mal in deinem Beispiel, > anschließend > kannst die einzelnen Stücke mit "G" verschieben. Wie umständlich. In Diptrace einfach mit der Maus über das Leitungsstück und hochziehen. Siehe Anhang!
prg2 schrieb: > Wie umständlich. In Diptrace einfach mit der Maus über das Leitungsstück > und hochziehen. Hier ging es doch um KiCAD oder?
Felix C. schrieb: > prg2 schrieb: >> Wie umständlich. In Diptrace einfach mit der Maus über das Leitungsstück >> und hochziehen. > > Hier ging es doch um KiCAD oder? Na und? Was soll dieser Einwand? Hast du ein Problem mit Alternativen, die einfach und schneller zu bedienen sind? Dann überließ es doch einfach!
Eagle-Umsteiger schrieb: > jeden CAD-Programms, nämlich Linien nachträglich zu > ändern. Das ist keine Linie sondern eine elektrische Verbindung. Geht bei mir wirklich einfach. Einfügen -> elektrische Verbindung, Auf bestehende Verbindung klicken und neuen Verbindung zeichnen. auf die alte Verbindung mit rechts click und löschen. Viel Spaß.
>Rechtsklick "Break Wire", das 4 Mal in deinem Beispiel, anschließend >kannst die einzelnen Stücke mit "G" verschieben. Danke. Das ist ein Anfang. Aber mal ganz ehrlich: Intuitiv geht anders, oder?
Hallo Eagle-Umsteiger. Eagle-Umsteiger schrieb: >>Rechtsklick "Break Wire", das 4 Mal in deinem Beispiel, anschließend >>kannst die einzelnen Stücke mit "G" verschieben. > Danke. Das ist ein Anfang. > Aber mal ganz ehrlich: Intuitiv geht anders, oder? "Intuition" hilft, wenn man dann damit umgeht. Viermal "Break Wire" finde ich aber auch umständlich. Zweimal langt, dann das ausgesschnittene Stück in der Mitte löschen und mit der Beule drin neu zeichnen. Alternativ: Das ausgeschnittene Stück in der Mitte als "Gruppe" markieren. Dazu die linke Maustaste gedrückt halten, und ein Rechteck aufziehen. Das Rechteck muss so klein sein, dass NUR das ausgeschnittene Stück erwischt wird. Nach loslassen der linken Maustaste ist das erfasste violett markiert. Das kann dann seitlich verschoben werden. Die entstandenen Lücken neu zeichnen. Welche der Möglichkeiten günstiger ist, hängt an der konkreten Situation. Es gilt für JEDES CAD-Program: Die geschickte Kombination der Methoden macht es. Bei einer so komplexen Angelegenheit wie Schaltpläne erstellen oder Platinen Layouten erwarte ich nichts, was intuitiv ohne Übung klappt. ;O) Mit freundlichem Gruß: Bernd Wiebus alias dl1eic http://www.l02.de
:
Bearbeitet durch User
Eagle-Umsteiger schrieb: > Wie winkle ich im Schaltplan eine Leitung ab [...] GARNICHT! Ich hatte sowas auch schon mal zwecks Ausprobieren versucht - und es ging weder mit Gewalt noch mit gutem Zureden. Ähnlich hatten sich Symbole wie Ground benommen: da hatte ich immer so einen umgedrehten U-Schlenker gekriegt, egal, wie ich mich bemühte, das wieder geradezubügeln. Reißen beim Schematic immer noch einzelne Stücke von Leiterzügen ab, wenn man sie anklickt und zieht? Kriegt man beim Versuch, Bauteile ins Schematic einzuführen, immer noch keine Bauteile rein, solange man nicht vorher irgendwo in den Schaltplan hineingeklickt hat? Reißen sämtliche Leiterzüge im Schematic immer noch ab, wenn man ein Bauteil bewegt? W.S.
W.S. schrieb: > Reißen beim Schematic immer noch einzelne Stücke von Leiterzügen ab, > wenn man sie anklickt und zieht? > [...] > Reißen sämtliche Leiterzüge im Schematic immer noch ab, wenn man ein > Bauteil bewegt? Das liegt an den zwei Möglichkeiten, Bauteile zu verschieben. Im Verschieben-Modus (Taste M)reißen die Leiterzüge ab. Im Ziehen-Modus (Taste G) bleiben sie dran. Zugegeben, weiß man das nicht und klickt direkt auf ein Bauteil, ist man halt im "Verschieben" Modus. Kann einen verwirren!
Eagle-Umsteiger schrieb: > Wie winkle ich im Schaltplan eine Leitung ab um z.B. selbige um ein > Bauteil herum zu zeichnen? Auch wenn ich keine alten Threads wiederbeleben will, so möchte ich doch anfügen, dass das gewünschte inzwischen ganz gut geht. 1) Man zeichnet im Modus "elektr. Verbindung erstellen" das neue Wire 2) Jetzt rechte Maustaste auf das alte, zu entfernende Wire 3) Menüpunkt "Verbindung entfernen" -> die alte Verbindung wird zwischen den zwei Abzweigpunkten inkl. aller Segmente + Verbindungspunkten entfernt. Der Build dürfte nur ein paar Tage alt sein. Ordentliche Version-Bezeichungen gibts leider auch nicht: ("geholt" von ppa.launchpad.net) Application: kicad Version: no-vcs-found-product release build
