Forum: Digitale Signalverarbeitung / DSP / Machine Learning Leistungsverteilung im Frequenzband beim clipping von Endstufen relevant?


von Paul H. (powl)


Lesenswert?

Hi,

die durchschnittlich erbringbare Leistung einer (Audio-)Endstufe wird
bei einer spezifischen Lastimpedanz mit einem Testsignal gemessen,
dessen Pegel so lange erhöht wird bis die Endstufe das Signal verzerrt.

Spielt es eine Rolle, wie die Leistung beim gegebenen Testsignal im
Frequenzband verteilt ist, ab wann die Endstufe ins clipping gerät? D.h.
macht es einen Unterschied ob die Leistung auf einen einzelnen Sinus,
auf mehrere Sinus-Frequenzen oder auf ein kontinuierliches
Rausch-Spektrum verteilt ist?

Wenn nein: Was ist die mathematische/physikalische Begründung dafür?

Genau genommen möchte ich damit auf folgenden Kommentar eingehen:
> Nimm einen "normalen" Class-D Verstärker, mal angenommen mit 100 W RMS an
> 8 Ohm. Dann hängst du einen 8 Ohm Lautsprecher drann, machst so laut das
> der Verstärker leicht clippt und dann miss mal die Leistung bei Musik. Ich
> kann dir schon sagen das es nicht 100 W sein werden...

Wie kann bei Verwendung eines rosa Rauschens überhaupt das
Endstufen-Clipping festgestellt werden? Wie äußert sich das? Beim
Clipping entstehen ja Oberwellen der Eingangsfrequenz. Wenn ich nun aber
ein kontinuierliches Gemisch aus vielen Frequenzen habe müssten ja auch
die Oberwellen beim Clipping kontinuierlich verteilt sein und nicht mehr
auszumachen sein. Die Leistung kann aber nicht weiter steigen, sie wird
nur umverteilt. Aber wie?

: Bearbeitet durch User
von MaWin (Gast)


Lesenswert?

Paul H. schrieb:
> Spielt es eine Rolle, wie die Leistung beim gegebenen Testsignal im
> Frequenzband verteilt ist, ab wann die Endstufe ins clipping gerät?

Ja.

Ein Rechtecksignal hat mehr Leistung als ein Sinus, aber eine niedrigere
Spitzenspannung, clippt also erst bei mehr Leistung.

Paul H. schrieb:
> Wie kann bei Verwendung eines rosa Rauschens überhaupt das
> Endstufen-Clipping festgestellt werden?

a) Erreichen eines maximalen Spannungswerts am Ausgang
b) Änderung des Spektrums der Übertragung.

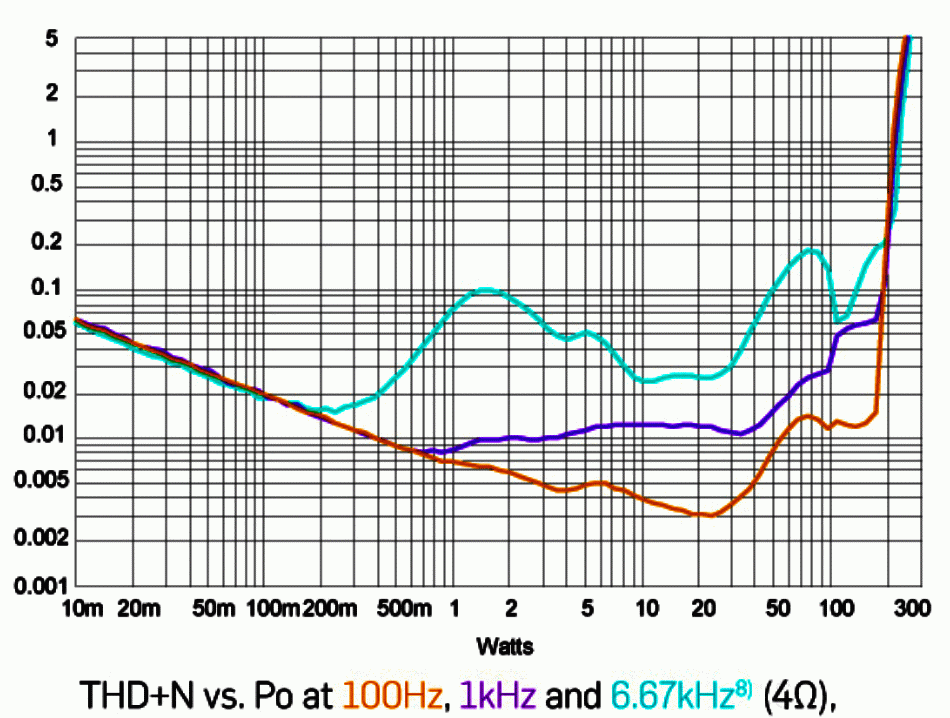

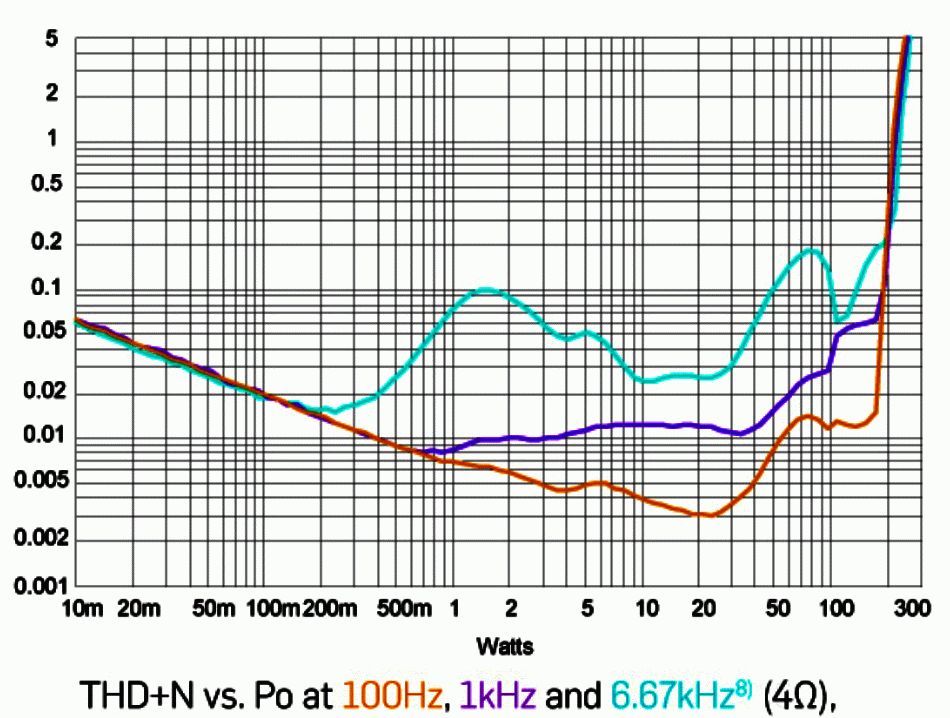

von Rolf S. (audiorolf)


Angehängte Dateien:

Lesenswert?

MaWin schrieb:
> Ein Rechtecksignal hat mehr Leistung als ein Sinus, aber eine niedrigere
> Spitzenspannung, clippt also erst bei mehr Leistung.

Was vergleichst Du hier?

Richtig wäre:

Ein Rechtecksignal gleicher Leistung hat weniger Amplitude
Ein Rechtecksignal gleicher Amplitude hat mehr Leistung

zur Frage: Gemessen wird mit einem Sinus, weil das Clippen
ausschließlich mit der Amplitude zu tun hat.

Leider ist das Clippen eine Definitionssache. Eine Verzerrung hat es
immer. Diese wächst bei höheren Leistungen an, tritt aber nicht
schlagartig auf.

Für mich ist die Leistungsgrenze von einem System schon dann erreicht,
wenn sich der Klirrgrad verdoppelt. Ein typischer Amp, mit dem ich
arbeite, hat bei 50W Dauerleistung 0,003% Klirr. Bei 250W
Maximalleistung 0,05%. Also schon das Zehnfache. Betrieben tue ich ihn
bis 120 W Impulsleistung für Bässe und 100W für Mitten, 80W für Höhen.
Das System hat drei aktive Frequenzkanäle.

von Ralph B. (rberres)


Lesenswert?

Es gibt eine Din Norm ( oder gibt es sie nicht mehr?).
Din 45500 besagt das bei Verstärker der Klirrfaktor bei der angegebene
Sinusleistung und 1KHz 1% nicht überschreiten darf.

Die Ausgangsleistung nach Din45500 muss mindestens 2*6Watt Sinus
betragen.
Die Leistung muss mindestens 10 Minuten lang an einen
Abschlusswiderstand gehalten werden, wobei alle Kanäle gleichzeitig
ausgesteuert werden müssen.


Nun ist diese Norm meines Erachtens etwas überholt, da heute jedes
Kofferradio diese Norm mühelos erreicht.

Die Japaner waren da schon etwas strenger. Sie verlangten das dieser
Wert bei jeder Frequenz im Bereich 20Hz bis 20KHz eingehalten wird.

Das war in den 60ger Jahren, also der Zeit der Germaniumendtransistoren,
schon eine Herausforderung.

Bei den heutigen Verstärker würde ich die Grenze dahin legen , wo man
gerade noch kein Clippen der Sinuskurve sieht, und dort sowohl die
Ausgangsleistung als auch den Klirrfaktor messen.

Ralph Berres

von J. S. (engineer) Benutzerseite


Lesenswert?

Ralph Berres schrieb:
> Bei den heutigen Verstärker würde ich die Grenze dahin legen , wo man
> gerade noch kein Clippen der Sinuskurve sieht,
"Gerade nichts sehen" würde aber bedeuten, einen Klirrfaktor 0 zu
messen, oder? :-)

Das Problem solche Messungen ist, dass man erst einmal einen guten Sinus
haben muss, mit dem man messen könnte. Den stellen 99% der Geräte ja
schon garnicht bereit. Dann ist es auch ein Unterschied, ob man das
gleichspannungsmäßig oder wechselspannungsmäßig misst. Es ist z.b. bei
heutiger Technologie kein Problem, das bei 10kHz sauber hinzubekommen,
aber unten in den Tiefen geben die Stützkondensatoren nach und gängeln
die Signalamplitude dynamisch, was zu einer deutlichen Verzerrung führt,
aber nur in Teilen nichtsinusförmig ist. Das Netzteil macht da immer
mehr aus.

Und dann hätten wir noch das Thema Laststabilität: Je nach Verhalten der
Gegen-EMK verzerren Verstärker mehr oder minder stark, was nicht direkt
messbar ist und sich auch nicht vollständig im Klirr ausdrückt.

>1% Klirrfaktor
Bei hochwertigen Mikrofonen gilt die 0,5%-Grenze als Wert für den
maximalen Schallpegel.

von Ralph B. (rberres)


Lesenswert?

Jürgen Schuhmacher schrieb:
> "Gerade nichts sehen" würde aber bedeuten, einen Klirrfaktor 0 zu
> messen, oder? :-)

wenn noch kein Klippen zu sehen ist, muss es ja noch lange nicht
bedeuten das der Klirrfaktor =0 ist. Der Klirrfaktor kann auch durch
Verformungen an andere Stelle des Sinus entstehen. Schon bei 1%
Klirrfaktor sieht man der Sinus nicht an , das sie klirrt.

Jürgen Schuhmacher schrieb:
> Das Problem solche Messungen ist, dass man erst einmal einen guten Sinus
> haben muss, mit dem man messen könnte. Den stellen 99% der Geräte ja
> schon garnicht bereit.

Ich weis nicht welche Geräte du meinst? ein Funktionsgenerator mit den
alten XR2206 oder ICL8038 kann es schon auf 0,5% Klirrfaktor packen,
sofern man ihn vernünftig einmal abgleicht. Ohne Abgleich sind es
vielleicht 2%

Ein Wienbrückengenerator ( genau so einfach nachbaubar, wie der XR2206
Generator ) schafft es locker auf 0,1% wenn man ich  ein bisschen
optimiert sind auch 0,01% drin.

Ein DDS Synthesizer mit 12 Bit DA-Wandler schafft 0,02% wenn man das
Aliasingfilter hinter dem DA Wandler auch vorsieht.

Das sind schon Werte mit den man ganz gut leben kann.

Jürgen Schuhmacher schrieb:
> Dann ist es auch ein Unterschied, ob man das
> gleichspannungsmäßig oder wechselspannungsmäßig misst.

Man misst immer wechselspannungsgekoppelt.

Jürgen Schuhmacher schrieb:
> Es ist z.b. bei
> heutiger Technologie kein Problem, das bei 10kHz sauber hinzubekommen,
> aber unten in den Tiefen geben die Stützkondensatoren nach und gängeln
> die Signalamplitude dynamisch, was zu einer deutlichen Verzerrung führt,
> aber nur in Teilen nichtsinusförmig ist. Das Netzteil macht da immer
> mehr aus.

So weit darf man dann eben nicht aussteuern. Da kommt der Unterschied
zwischen Sinus und Musikleistung zum tragen.

Jürgen Schuhmacher schrieb:
> Und dann hätten wir noch das Thema Laststabilität: Je nach Verhalten der
> Gegen-EMK verzerren Verstärker mehr oder minder stark, was nicht direkt
> messbar ist und sich auch nicht vollständig im Klirr ausdrückt.

Und ob sich das bemerkbar macht.

Jürgen Schuhmacher schrieb:
> Bei hochwertigen Mikrofonen gilt die 0,5%-Grenze als Wert für den
> maximalen Schallpegel.

Das ist wieder eine andere Baustelle.

Ralph Berres

von J. S. (engineer) Benutzerseite


Lesenswert?

Ralph Berres schrieb:
> wenn noch kein Klippen zu sehen ist, muss es ja noch lange nicht
> bedeuten ...
> Schon bei 1%
> Klirrfaktor sieht man der Sinus nicht an , das sie klirrt.
Deshalb ja mein Einwand, dass "Hingucken" nicht die Aussage sein kann.
Ohne irgendeinen Vergleich sind selbst 5% nicht unbedingt zu entdecken.
Mit Vergleich, also technischem Abziehen des idealen Sinus und
Hochverstärkung der Differenz, ist es 100mal genauer.

Siehe diese Sinusdifferenz:
https://www.mikrocontroller.net/articles/Datei:Opimierte_naeherung_sinusfunktion2_js.png


> alten XR2206 oder ICL8038 kann es schon auf 0,5% Klirrfaktor packen,
> Wienbrückengenerator optimiert sind auch 0,01% drin.
Die Linearitätsfehler guter Studiowandler samt Vor-Verstärker liegen
zusammen bei 0,005% Klirr. Gute Endverstärker kommen ja im Arbeitspunkt
auch etwa dran.

> Das sind schon Werte mit den man ganz gut leben kann.
Eher nicht. Der Linearitätsfehler des Messsystems muss mal wenigstens
Faktor 10 kleiner sein, als der, den ich messen möchte.
Mit Standardmethodik und -geräten kann man höchstens mittlmässiges
Consumer-Audio "vermessen".

> Ein DDS Synthesizer mit 12 Bit DA-Wandler schafft 0,02%
Jaha, aber bei Audio wird DDS mit 24 Bit betrieben. :D :D
Ein DDS muss (auch mit DDS-Vorstufe für die Steuer-Frequenz) mal
mindestens zu genau sein, wie die digitale Auflösung des zu messenden
Signals, denn auch das kann ganzahlig zur Abtassfrequenz passen und
einen guten AA-filter hintendran haben. Da gibt es einiges an
Phasenjitter.


> Man misst immer wechselspannungsgekoppelt.
Und das ist ein Problem. Der Klirrfaktor beinhaltet nur die
nichtlinearen Verzerrungen. Lineare Verzerrungen hingegen, also
frequenzabhängige Amplitudendämpfung werden ohne Gleichspannungsbezug
nicht erfasst. Dasselbe gilt für Phasenfehler. Deshalb auch:

>> Gegen-EMK verzerren Verstärker mehr oder minder stark, was nicht direkt
>> messbar ist und sich auch nicht vollständig im Klirr ausdrückt.
> Und ob sich das bemerkbar macht.
Aber nicht vollständig, wie ich schreibe - siehe die Ausführungen oben
drüber. Der Klirrfaktor macht noch keine vollständige Aussage über die
Qualität des Systems im Bezug auf Verzerrungen.


> Jürgen Schuhmacher schrieb:
>> die Signalamplitude dynamisch, was zu einer deutlichen Verzerrung führt,
>> aber nur in Teilen nichtsinusförmig ist.
> So weit darf man dann eben nicht aussteuern.
Na, das wird aber doch gemacht! Das ist ja gerade der Witz mit den
angeblichen Leistungen, die die Verstärker bringen sollen. Weil ein
kurzer Impuls noch abgefangen wird, errechnet man eine extreme
Leistungsreserve und schummelt dabei bei der Linearität. Im Prinzip ist
jegliche Belastung des Ausgangs eine Belastung der Treiberstufe und des
Netzteils, welche nicht 100% durch Elkos geblockt wird und auch nicht
100% durch den A/B oder Class-D weggeregelt werden kann. Und gerade der
niederfrequente Anteil saugt die Elkos leer, bzw bringt Schaltnetzteile
an die Regelgrenze, was dann die nächste Höhenfrequenz zu spüren
bekommt. Diese Einbrüche sind erstens ein Abweichung von der Linearität
und bringen zweitens eine gewisse Deformation des Signals, weil der
Spannungseinbruch am Netzteil nicht komplett ungedämpft am Ausgang
erscheint.

> Da kommt der Unterschied
> zwischen Sinus und Musikleistung zum tragen.
Diesbezüglich warte ich immer noch auf eine plausible Definition eines
Test-Musiksignals. Da sind sich selbst die HIFI-Puristen nicht einig:
Kürzlich gab es eine Diskussion in einem Forum, die offenbarte, dass
verschiedene Hersteller extreme Unterschiede in ihren Messmethoden
hatten, was Musiksignal / Sinus-Leistung anbelangt. Da findet man
Angaben von 50/80 bis hin zu 50/300.

von Ralph B. (rberres)


Lesenswert?

Naja die Musikleistung wird gemessen, in dem man mit Hilfe eines
geregelten Netzteil die Leerlaufspannung des Originalen ungeregelten
Netzteiles an die Endstufe legt. Das wäre dann die Leistung die die
Endstufe kurzzeitig ( bevor dem Netzelco die Puste ausgeht ) abgeben
kann.

Die Sinusleistung ist die Leistung die konstant abgegeben wird. ( Also
wenn die Spannung am Netzelco sich unter der Stromentnahme eingependelt
hat. Man darf natürlich nur soweit aussteuern bis noch kein 100Hz
Sägezahnbrumm am Ausgang erscheint.

Ralph Berres

Bitte melde dich an um einen Beitrag zu schreiben. Anmeldung ist kostenlos und dauert nur eine Minute.
Bestehender Account
Schon ein Account bei Google/GoogleMail? Keine Anmeldung erforderlich!
Mit Google-Account einloggen
Noch kein Account? Hier anmelden.
