[V] RGB Steuerung

[C. H. (hedie)]

Hallo zusammen

Beim aufräumen meiner Projektkiste, sind einige Leiterplatten zum
vorschein gekommen.
Bei dem angehängten PCB, handelt es sich um eine LED Treiberschaltung
mit integriertem Mikrocontroller.

Die Treiberschaltung basiert auf dem MC34063.
Ist nicht die modernste Schaltung, dafür günstig und alle Teile sind gut
erhältlich!

Anstatt die Leiterplatten wegzuwerfen, würde ich diese euch gerne
anbieten.

Preis pro Stk: 1.50 EUR zzgl. Versand.
Es sind insgesamt 8Stk. verfügbar.

Die Leiterplatte wurde bereits bestückt und vollständig getestet!
Es funktioniert alles einwandfrei!

Auf der Leiterplatte befindet sich auch noch ein IR-Empfänger.
Zusammen mit IRMP lässt sich das ganze komfortabel fernsteuern!

Die Leiterplatte wurde dazu konzipiert, um in die Ikea Lampe Grönö
integriert zu werden.

Dazu kann man in die Lampe von oben ein Metallplättchen mit der LED
drauf einlegen und von unten die Leiterplatte festschrauben.

Die beiden äusseren Löcher der Leiterplatte, entsprechen genau dem

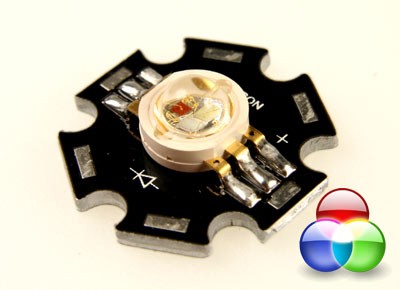

abstand für die Montage einer RGB LED auf einem Star
kühlkörperplättchen.

Für weitere Informationen einfach fragen.


Bei Interesse, bitte PN

[900ss (900ss)]

Hallo,

gibt es den Source der SW dazu?

Wie groß ist der Lochabstand für die Schrauben? Ich habe RGB-LEDs hier
und würde gerne prüfen, ob die mechanisch passen.

Was ich nicht ganz verstehe, wie das in der Ikea-Leuchte befestigt wird.
Also LED oben, drunter die Platine OK, aber hat die Lampe die Löcher
auch passend dafür? Ein Foto wäre ganz gut. Auch eines von deiner
Leuchte, das oben ist ja eines von der Ikea-Webseite ( wenn das man
erlaubt ist ;-) .

Wenn alles passt würde ich 3 Platinen nehmen.

Danke
900ss

PS. Ich poste hier anstatt pn da es vllt.  ja auch andere interessiert.

[C. H. (hedie)]

900ss D. schrieb:
> gibt es den Source der SW dazu?

Ja, den kann ich dir zusenden wenn du die Boards möchtest.
Allerdings ist der Code durchaus verbesserungsfähig :)

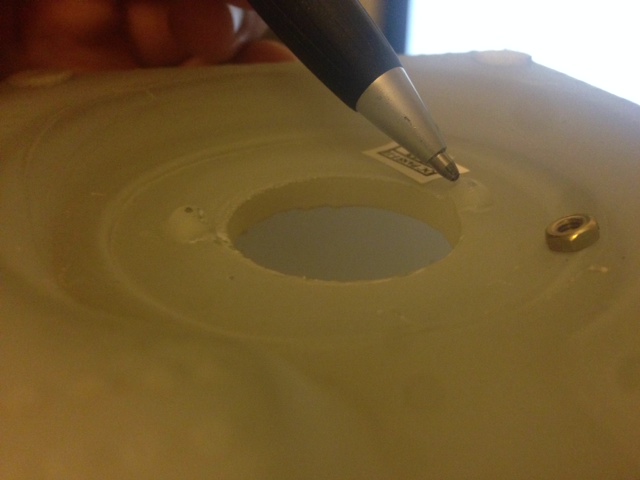

Die Ikealampe hat unten ein etwa 4cm Durchmesser Loch im Boden.
Dies deshalb, da sie dort ihre eigene Lampenfassung befestigt haben.

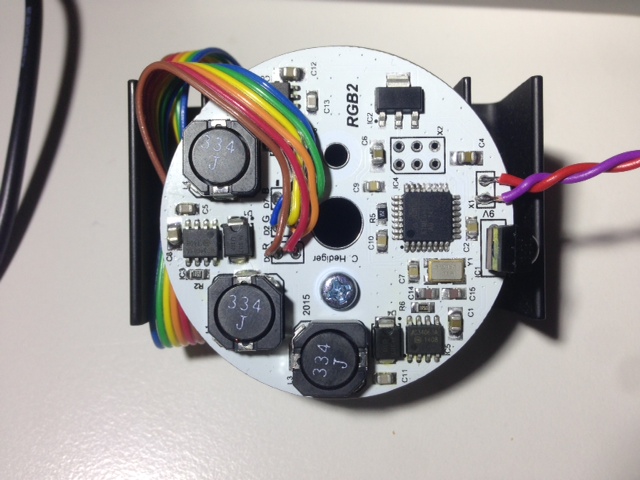

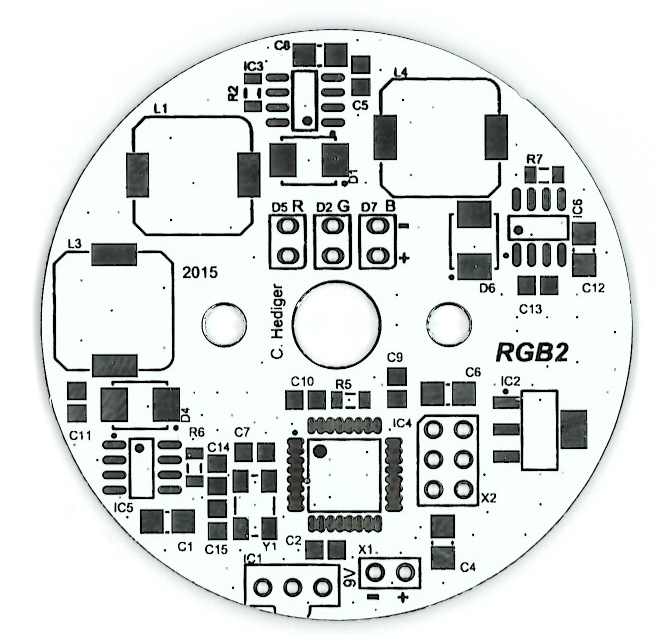

Anbei eine Skizze und ein Foto der fertigen Leiterplatte.
Ein Foto der fertigen Lampe wird noch folgen.

Der Lochabstand beträgt 19mm von zentrum zu zentrum.

[900ss (900ss)]

Danke für die Infos.

Claudio H. schrieb:
> Allerdings ist der Code durchaus verbesserungsfähig :)

Macht nix, dann fühl ich mich heimisch ;-)

Claudio H. schrieb:
> Der Lochabstand beträgt 19mm von zentrum zu zentrum.

Ich messe das heute abend mal nach, wenn es paßt, dann nehm ich 3
Platinen.

[C. H. (hedie)]

So...

So wies aussieht, wurden alle Leiterplatten verkauft!

Grönö (so heisst die Lampe bei Ikea) hat auf der unterseite zwei
unschöne gläserne erhöhungen.

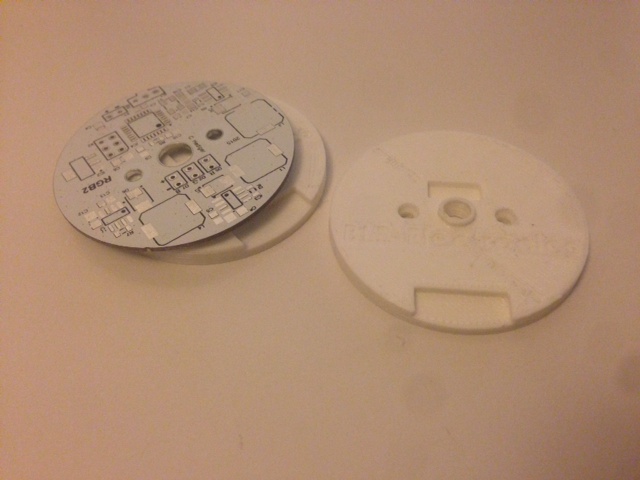

Ich habe mir heute abend ein Distanzplättchen konstruiert und
ausgedruckt.

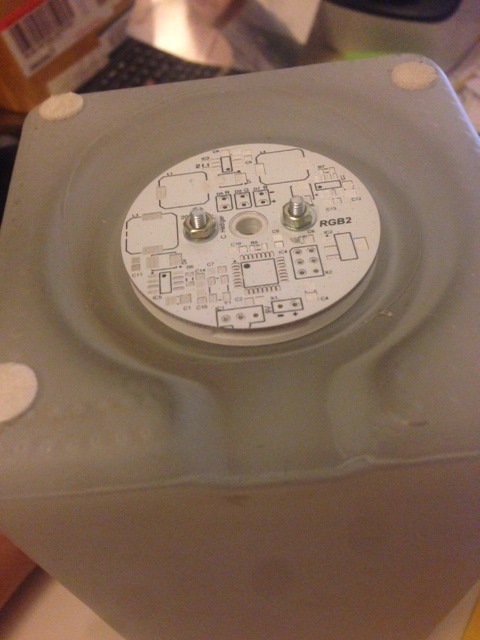

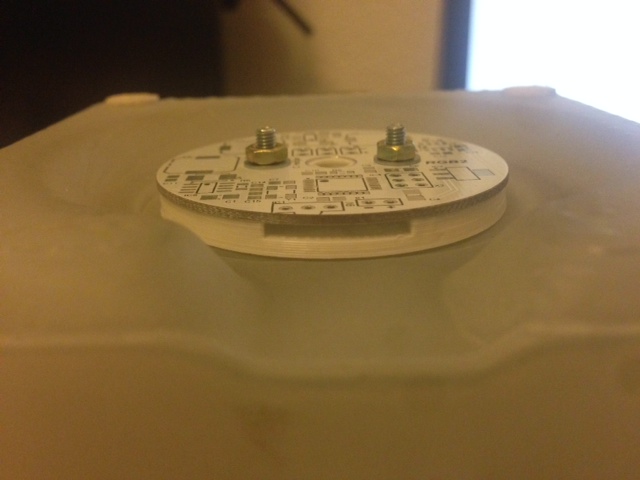

Anbei die Bilder.

Falls jemand die Leiterplatten mit der Ikea Lampe verwenden möchte,
empfehle ich ihm diese Plättchen zu benutzen!

Besteht eventuell noch weiteres Interesse an diesen Leiterplatten?
Ich würde eventuell nochmals welche herstellen lassen.

[900ss (900ss)]

Hmmm.... die Info kommt etwas spät. Braucht man noch etwas an
Spezialteilen um alles zu montieren? Wäre nett, wenn du diese Plättchen
den Platinen beilegst oder hättest du das eh vor?

Gruß
900ss

[C. H. (hedie)]

900ss D. schrieb:
> Hmmm.... die Info kommt etwas spät. Braucht man noch etwas an
> Spezialteilen um alles zu montieren?

Ich habe das Plättchen ja auch erst gerstern konstruiert und gedruckt.
Vorhin hatte ich noch kein solches.

Dieses Teil ist ja auch nicht zwingend notwendig.
Mann kann auch etwas moosgummi oder karton verwenden.


Ich kann hier das *.STL File anbieten, dann kann das Teil jeder selbst
drucken.


Gruss
Claudio

[900ss (900ss)]

OK, danke.

[Tuncay (fecixus)]

Hallo Claudio,
die Platinen sind gestern gut verpackt und heil angekommen. Die Qualität
der Platinen  ist sehr gut.
Vielen dank und grüße
Tuncay

[900ss (900ss)]

Hallo Claudio,

ich habe dir gestern morgen eine Mail geschrieben und dich gebeten, mir
mitzuteilen, ob du mein Geld bekommen hast. Bisher leider keine Antwort.
Überwiesen habe ich am 4.9.2015. Bisher hab ich keine Platinen bekommen.

Bitte gib mal einen Statusbericht.

900ss

[Günter K. (Firma: Lurch Hobby Tec) (murkel)]

Hallo Claudio,

habe bisher die Teile auch noch nicht erhalten.
Streikt die Post?

MfG
MURKEL

[900ss (900ss)]

Hmmm... ist es so schwer, hier kurz mitzuteilen, ob das Geld angekommen
ist und die Platinen raus sind? :-(

[Günter K. (Firma: Lurch Hobby Tec) (murkel)]

Hallo Claudio,

die Teile sind heute gekommen. Poststempel vom 10.09.2015.
Die sind offensichtlich beim Zoll hängengeblieben.
Qualität ist sehr gut.
Gibt es für die STM Platine eine Doku oder Schaltplan?
Die Source von den RGB Treibern wäre noch hilfreich.

Danke!

MfG
MURKEL

[Günter K. (Firma: Lurch Hobby Tec) (murkel)]

Hallo Claudio,

wäre es möglich die Source per Mail zu schicken?
Mit der STM Platine kann ich ohne Dokumente auch nichts anfangen.
Als Schlüsselanhänger aber gut geeignet.

MfG
MURKEL

[C. H. (hedie)]

Hallo zusammen

Bitte entschuldigt die späte Antwort.

Falls jemand noch Dokumente benötigt, sendet mir bitte ein Mail an
claudio.hediger et gmail punkt kom

Danke :)

[C. H. (hedie)]

Günter K. schrieb:
> Gibt es für die STM Platine eine Doku oder Schaltplan?

Schaltplan befindet sich im ersten post.
Bestückungsdruck ist ja auf den Leiterplatten drauf.
