Forum: Platinen [kicad] Erweiterung einer Modul-Library


von Wolfgang M. (wolfgangbremen)


Lesenswert?

Hallo,
ich habe mir einen PIC18F452-I/P fuer den Schema-Editor erstellt (unter
Beachtung der "KiCad_Library_Convention"), den es bisher nicht gab. Den
moechte ich nun auch allgemein zur Verfuegung stellen.
Dazu Fragen an Wissende:

a) Das Bauteil gehoert thematisch in die vorhandene Library
microchip_pic18.lib. Kann ich es dort einbringen, oder ist mir der
originaere Ersteller dieser Library dann zeitlebens boese?

b) Kann mich erinnern, hier mal einen Text zur Vorgehensweise zur
Erstellung/Aenderung von Libraries gelesen zu haben, finde diese aber
nicht wieder. Gibt es das noch und weiss jemand den Fundort?

c) Mein PIC(s. o.) ist im PLCC-Gehaeuse. Genau genommen muesste ich
dieses Gehaeuse auch dem Footprint zugrunde legen. Da jedoch wohl kaum
jemand ein PLCC direkt auf eine Platine loetet, sondern eine
PLCC-Fassung benutzt, ist ein Footprint "PLCC44" sinnvoller, das die
Pins auf ein 100mil-Raster abbildet. Ich werde jedenfalls eine solche
Fassung benutzen. Welchen Footprint sollte ich angeben?

d) Dokumentation dieses PIC. Ich habe ein pdf, das ich dem github
hinzufuegen koennte. Das behandelt PIC18F242, -252, -442, -452 und ist
330 Seiten lang. Ebenso gut erhaeltlich bei microchip.com. Ist es
sinnvoll, dieses Ding hinzuzufuegen, oder reicht evtl. ein Verweis auf
microchip?

Ich fange gerade an, mich in KiCad einzuarbeiten und finde es einfach
toll. Kaum zu glauben, dass es ein OpenSource-Ding ist.
Nun warte ich auf Antworten.

von Florian (Gast)


Lesenswert?


von Bernd W. (berndwiebus) Benutzerseite


Lesenswert?

Hallo Wolfgang.

Wolfgang M. schrieb:

> a) Das Bauteil gehoert thematisch in die vorhandene Library
> microchip_pic18.lib. Kann ich es dort einbringen, oder ist mir der
> originaere Ersteller dieser Library dann zeitlebens boese?

II) Wenn Du Deine Bibliothek lokal hällst, kannst Du damit machen was Du
willst.

III) Wenn Du Deine geänderte oder originale fremde Bibliothek
veröffentlichst, hängt es auch daran, unter welcher Lizenz die
Originalbibliothek steht. Das ist meistens zwar die aktuelle GPL, aber
das muss nicht zwingend so sein. Dann könnte der Autor der
Originalbibliothek natürlich Einwände haben,

C) Wenn Du Deine geänderte Bibliothek veröffentlichst, und gesetzt der
Fall, das ist lizenzrechtlich ok, dann sollte die Bibliothek schon den
Richtlinien entsprechen, die der Betreiber der speziellen
Bibliotheksseite dafür vorgesehen hat. Für die "offizielle" KiCad
Bibliothek wurden sie oben schon genannt.
Aber diese Regeln sind zumindest im Detail auch hinterfragbar, und es
gibt andere Bibliotheksquellen, wo keine oder andere Regeln hinterlegt
sind. Die Unterschiede in Regelwerken mögen zwar wichtig sein, sie sind
aber trozdem relativ klein, weil die Thematik schon eine gewisse
Regelmäßigkeit impliziert. ;O)


> b) Kann mich erinnern, hier mal einen Text zur Vorgehensweise zur
> Erstellung/Aenderung von Libraries gelesen zu haben, finde diese aber
> nicht wieder. Gibt es das noch und weiss jemand den Fundort?

Beitrag "Wie füge ich eine Footprintlibrary in KiCAD ein?"
Beitrag "KICAD: Leagly Modules Convertieren"
Beitrag "KiCad: Umgebungsvariable KISYSMOD unter Ubuntu 14.04"
Beitrag "Kicad - 3D Bauteile werden nicht angezeigt"

Für Symbollibraries in Eeschema vieleicht:
https://www.mikrocontroller.net/wikifiles/a/a9/SymboleFuerKiCad318082009-RevC-DE.pdf
Leider ist das etwas veraltet.

Du kennst https://www.mikrocontroller.net/articles/KiCAD ?

> c) Mein PIC(s. o.) ist im PLCC-Gehaeuse. Genau genommen muesste ich
> dieses Gehaeuse auch dem Footprint zugrunde legen. Da jedoch wohl kaum
> jemand ein PLCC direkt auf eine Platine loetet, sondern eine
> PLCC-Fassung benutzt, ist ein Footprint "PLCC44" sinnvoller, das die
> Pins auf ein 100mil-Raster abbildet. Ich werde jedenfalls eine solche
> Fassung benutzen. Welchen Footprint sollte ich angeben?

I) Auch wenn ich mir das zweimal überlegen würde, es gibt durchaus genug
Fälle, wo PLCC direkt auf eine Platine verlötet wurde.

II) Wenn Du einen Sockel verwendest, verwendest Du vermutlich auch den
Footprint eines Sockels, und nicht den Footprint eines ICs. ;O)
Es hängt jetzt an der Konvention Deiner Bibliotheksquelle, ob dort für
PLCC unter dem Namen "PLCC" der Sockel oder das IC gemeint ist.
Persönlich würde ich dazu tendieren, das im Footprintnamen zu
präzisieren. Also in etwa "PLCC_Socket_......" oder Socket_PLCC....", zu
unterscheiden von z.B. "PLCC_Direkt...." wenn das direkt verlötet wird.

Also dazu die jeweiligen Bibliotheksregeln heranziehen und wenn noch
Zweifel bestehen, diese Fragestellung präzisieren und an den
Seitenbetreiber richten. Solche Reglewerke wachsen mit den Ausnahmen und
Präzisierungen, die hineingeschrieben werden. ;O)

> d) Dokumentation dieses PIC. Ich habe ein pdf, das ich dem github
> hinzufuegen koennte. Das behandelt PIC18F242, -252, -442, -452 und ist
> 330 Seiten lang. Ebenso gut erhaeltlich bei microchip.com. Ist es
> sinnvoll, dieses Ding hinzuzufuegen, oder reicht evtl. ein Verweis auf
> microchip?

Natürlich ein Verweis. ;O) Schon aus rechtlichen Gründen. Auch an
Datenblättern bestehen Rechte des Besitzers/Urhebers. Infineon will
sogar die Datenblätter vertraulich behandelt wissen...Die Hersteller
erlauben leider oft keine Deep-Links auf Datenblätter, bzw. diese Orte
wechseln. Darum sollte man sich immer auf das Bauteil mit einer sehr
konkreten Bezeichnung, ev. sogar mit der Bestellnummer beim Hersteller
(NICHT beim Händler!) beziehen. Ferner sollte, wenn vorhanden, die
Dokumentbezeichnung angegeben werden. Bei LT, TI und ON lassen sich oft
so Datenblätter und Applikationshinweise besser finden als über den IC
Namen.
Als Link dann z.B. die Suchseite des Herstellers.

Mit freundlichem Gruß: Bernd Wiebus alias dl1eic
http://www.l02.de

: Bearbeitet durch User
von Wolfgang M. (wolfgangbremen)


Lesenswert?

Habt Dank für die Antworten.
Und Korrektur: Es handelt sich um einen PIC18F452-I/L im PLCC-Gehäuse
(und nicht den PIC18F452-I/P im DIP40, den es schon gibt).
Die Library, die ich erweitern möchte, ist die: microchip_pic18mcu.lib

in https://github.com/KiCad/kicad-library/tree/master/library

Es gibt in github.com/KiCad/kicad-library/ ein COPYRIGHT.txt mit der
GPL, daher sehe ich lizenzrechtlich keine Probleme.

Das Argument, den Footprint des ICs und nicht einer Fassung anzugeben,
sticht. Sichtung anderer Bauteile der fraglichen Library bestätigt das
Vorgehen.
Ich werde nun also gemäß github.com/KiCad/kicad-library/CONTRIBUTING.txt
vorgehen und Library erweitern.

Gruß
W.

von Bernd W. (berndwiebus) Benutzerseite


Angehängte Dateien:

Lesenswert?

Bernd W. schrieb:

> I) Auch wenn ich mir das zweimal überlegen würde, es gibt durchaus genug
> Fälle, wo PLCC direkt auf eine Platine verlötet wurde.

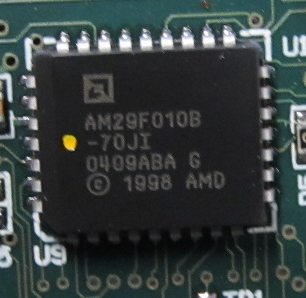

Ein Beispiel siehe im Anhang als "PLCC-DirektVerloetet-I.jpg"

Mit freundlichem Gruß: Bernd Wiebus alias dl1eic
http://www.l02.de

von wolfgangbremen (Gast)


Lesenswert?

Das sieht sehr sauber aus. Sind die Beinchen wirklich im 50mil-Abstand?
Das kann man doch von Hand nicht mehr verlöten, oder?

Habe übrigens mein Werk vollbracht und einen "Pull Request" gestellt zur
Erweiterung der microchip_pic18mcu.lib. Als Git-Neuling habe ich
versehentlich den Knopf "Close Pull request" gedrückt. Über diese
Funktion stand nichts in der Anleitung. Hab das dann wieder rückgängig
gemacht in der Annahme, daß nich ich, sondern der Library-Manager nach
Entscheidung über Übernahme der Änderung den Request schließt.
Liege ich da richtig?

mfg
Wolfgang

von Bernd W. (berndwiebus) Benutzerseite


Lesenswert?

wolfgangbremen schrieb:

> Das sieht sehr sauber aus. Sind die Beinchen wirklich im 50mil-Abstand?
> Das kann man doch von Hand nicht mehr verlöten, oder?

Das ist auch nicht von mir, sondern aus einem Peak CAN-USB Dongel. ;O)

50mil sind weniger das Problem als die Form der Anschlüsse. "Gull wing"
ist recht einfach mit Hohlkehle machbar. Überschüssiges ist mit Lötlitze
leicht zu entfernen. Hier bei PLCC sind die Anschlüsse unter das IC
gebogen. wenn sich da einmal was reingesetzt hat, bekomme ich das
schlechter weg.
Am einfachsten ist für mich PLCC mit Lötpaste und Heissluft......
Bei Sockeln gibt es verschiede Ausführungen. Oft sind sie einfacher zu
löten.



> Als Git-Neuling habe ich
> versehentlich den Knopf "Close Pull request" gedrückt. Über diese
> Funktion stand nichts in der Anleitung. Hab das dann wieder rückgängig
> gemacht in der Annahme, daß nich ich, sondern der Library-Manager nach
> Entscheidung über Übernahme der Änderung den Request schließt.
> Liege ich da richtig?

Ja. Zumindest war das bei mir immer so.

Mit freundlichem Gruß: Bernd Wiebus alias dl1eic
http://www.l02.de
