Elektor LEDitron Gerber?

[Jens B. (fernostler)]

Hat jemand hier die Gerber zur Elekto LEDitron aus Ausgabe 4/2016 zur
Hand?

Als PDF ist das Layout ja zu haben, Gerber ist halt besser.

https://www.elektormagazine.de/magazine/elektor-201604/28882

Bin gerne bereit von den Leiterplatte welche abzugeben, oder Filament
LEDs zu teilen.

[Christoph db1uq K. (christoph_kessler)]

Lampe in ein Tuch wickeln und vorsichtig draufhauen - so die
Elektor-Empfehlung zur bergmännischen Gewinnung von LED-Filamenten.

nein, Gerber hab ich nicht, aber gleich mal die Preise für so eine LED
ermittelt, so ab 8 € aufwärts mit nur zwei Filamenten

[Timm T. (Gast)]

Jan B. schrieb:
> Hat jemand hier die Gerber zur Elekto LEDitron aus Ausgabe 4/2016 zur
> Hand?

Das Layout ist jetzt nicht sooo der Brüller, daß man das nicht mit Eagle
mal schnell nachzeichnen könnte. Und bei der Gelegenheit kann man das
gleich noch schön in SMD machen.

Christoph K. schrieb:
> aber gleich mal die Preise für so eine LED
> ermittelt, so ab 8 € aufwärts mit nur zwei Filamenten

Ab 6 Eur mit 4 Filamenten. Aber Filamente ist doch Spielkram, echte
Männer machen das damit:
http://www.pollin.de/shop/dt/NTgxOTc4OTk-/Bauelemente_Bauteile/Aktive_Bauelemente/LEDs/LED_Modul_DAYLITE_COB_W_FLM10_7W_warmweiss.html

Bekommst Du 30cm hohe Anzeigen mit 50W pro Anzeige. Das als Radiowecker,
und Du bist morgens munter.

[Chris S. (cri)]

PDF kann man ja ohne Probleme nach Gerber umwandeln.

[Jens B. (fernostler)]

Chris S. schrieb:
> PDF kann man ja ohne Probleme nach Gerber umwandeln.

Wie denn? Ich hab da etwas gegoogelt und es scheint nicht so gut zu
funktionieren. Lerne aber gerne dazu weil man doch recht oft einen PDF
zur Hand hat. Stimmt aber auch dass das Layout nicht so extrem komplex
ist ;-) Umwandlung in SMD macht auch Sinn....

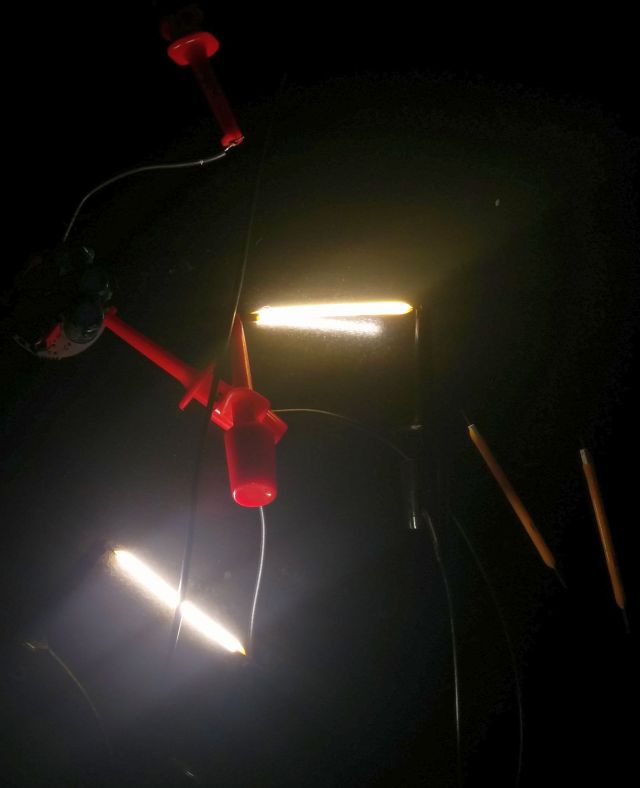

Filament LED (ohne Birne drumrum) hab ich jede Menge. Das ist nicht das
Problem.

[Jens B. (fernostler)]

Timm T. schrieb:
> Das Layout ist jetzt nicht sooo der Brüller, daß man das nicht mit Eagle
> mal schnell nachzeichnen könnte. Und bei der Gelegenheit kann man das
> gleich noch schön in SMD machen.

Wenn man's denn kann.... Eagle geht nur bis 100mm in der kostenlose
Variante. DesignSpark ist ein Krampf ohne Ende. KiCAD... ok, das geht,
und ist schnell lernbar. Das hat geklappt.


Hat jemand einen Tipp wie man die LED gut befestigen kann? Elektor macht
das mit Schrauben, das sieht etwas klobig aus. Laut Elektor kann man die
auch nicht loeten - meine sind allerdings gut loetbar.

Ich dachte da vielleicht an Pins mit einer flachen Auflage. Oder super
mini Schrauben.

https://www.elektormagazine.com/labs/leditron-display-150448

[Jens B. (fernostler)]

Ich hab ein paar der Leditron Display PCB machen lassen. 64 x 100mm,
einseitig, schwarzer Loetstopp, ohne Bauteildruck.

Wenn jemand welche braucht, ich kann welche billig abgeben.

[Jan K. (madengineer)]

Ich habe auch eine Anzeige designed. Das ganze besteht aus einem Stapel
aus lasergeschnittenem Plexiglas. Die Filamente werden an M3-Muttern aus
Messing gelötet und später von hinten per M3 Schraube mit der
Grundplatte befestigt.
