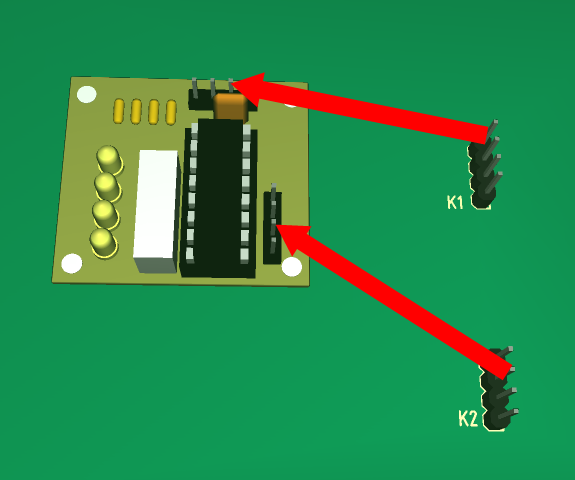

Hallo, im Stromlaufplan die Verbindungen darzustellen zwischen den Steckern einer Baugruppe (= Bauteil) und denen auf der Platine ist ja kein Problem. Aber wie stellt man das in der 3D-Darstellung dar? Beispiel siehe Anhang. vG fred17
F. H. schrieb: > Aber wie stellt man das in der 3D-Darstellung dar? Für die übliche CAD-Software (die natürlich Geschäftsgeheimnis ist) besteht ein Projekt aus einer Leiterplatte, was an Kabeln davon weg führt gehört nicht dazu. Es gibt natürlich auch Software für den Zusammenbau von Baugruppen, bis hin zum kompletten Flugzeug, aber da liegen die Preise im Bereich von Jahresgehältern. Georg
Hallo Georg, danke für die humorvolle Antwort. Aber evtl. gibt es Bastler, die kein Jahresgehalt über haben und dafür trotzdem eine Idee haben. Ich meine keine illegale. vG F.Hanseat
Du kannst beispielsweise in der Bestückungsebene (Standard glaube ich Nummer 21) Verbindungslinien zeichnen. Diese tauchen auch in der 3D-Ansicht auf.
Danke, das ist immerhin eine Möglichkeit. vG F.Hanseat
Ansonsten kannst du dir noch ein neues Bauteil mit 3D Modell eines Kabels erstellen (eventuell nur ein 1cm Stück) und aus diesem Bauteil dann deine Verbindungen "nachbauen". http://server.ibfriedrich.com/wiki/ibfwikide/index.php?title=3D-Syntax
