Hallo, ich suche ein Datenblatt für das Display Siemens DLSF1414. Es handelt sich um ein 4-stelliges schon älteres Display. Im Netz werde ich nicht fündig und hoffe das hier jemand ist, der über das Datenblatt verfügt und mir zukommen lässt. Vielen Dank. Weitere Suchbegriffe: DLSF-1414 DLSF 1414
:
Bearbeitet durch User
Von Litronix - später Siemens - gab es mal ein DL 1414T, das ist ein 4-stelliges 16 Segment Display mit integriertem ASCII Dekoder und Treiber. Wird von Brokern zu horrenden Preisen angeboten aber ein Datenblatt rückt niemand raus.
Das DL1414 hat nur 6 Pins pro Reihe, das gesuchte auf Fotos in der Bucht aber 7 Pins pro Reihe. Der Verkäufer in der Bucht sucht auch nach Unterlagen. Die Fertigung dieser Displays wurden von Siemens dann an Osram Opto ausgegliedert. Vielleicht findet man dort etwas? Dieter W. schrieb: > ... DL 1414T, ... > ... aber ein Datenblatt rückt niemand raus. ??? DL1414 Datenblatt hier zu finden: http://www.decadecounter.com/vta/articleview.php?item=465 Grüße, Jörg (ein anderer Jörg)
Oh sowas war auch in meinem ersten Mikrocomputer verbaut: https://de.wikipedia.org/wiki/AIM-65 seit 1979 habe ich den. 5 Stück der vierfach 16-Segmentanzeigen nebeneinander, daneben ein Thermodrucker, der ebenfalls 20 Zeichen pro Zeile drucken konnte. Von HP könnte ich noch ein Datenbuch haben, wenn die kompatibel sind.
Joerg L. schrieb: > Das DL1414 hat nur 6 Pins pro Reihe, das gesuchte auf Fotos in der Bucht > aber 7 Pins pro Reihe. > Der Verkäufer in der Bucht sucht auch nach Unterlagen. Hallo Jörg, erwischt! Genau um das Display geht es. Ich würde es gerne kaufen, aber nur wenn ich es auch ansteuern kann. Den Preis finde ich ok. Ich mag diesen alten Displays und habe schon einige andere Typen. Christoph K. schrieb: > Von HP könnte ich noch ein Datenbuch haben, wenn die kompatibel sind. Du kannst ja mal nachsehen, einen Versuch ist es Wert. Bei einem Broker habe ich vor einigen Monaten andere Displays gekauft. Den schreibe ich mal an. Hoffung mache ich mir nicht, aber auch den Versuch ist es wert. Den Versuch mit Siemens/Osram Kontakt aufzunehmen unternehme ich auch noch. Gruß Jörg Vielen für die bisherigen Antworten?
Ich habe ein Siemens-Buch Opto-Halbleiter 1981/82, darin ist neben einigen 7-Segmentanzeigen auch eine einstellige 14-Segmentanzeige plus Dezimalpunkt "HD 14101" im DIL-18-Gehäuse. Dann ein Opto-Buch von HP 1979 mit zwei 18-Segmentanzeigen: HDSP6504 / 6508, mit 4 / 8 Stellen. Alles andere sind 7-Segment oder Punktmatrix-Displays. Und schließliich dasselbe von 1985, da sind noch zwei weitere Typen dazugekommen, HDPL-2416 mit 4 Stellen zu 16-Segmenten und HDSP-6300 mit 8 Stellen.
Ich habe Siemens und Osram angeschrieben. Von Osram kam eine Antwort, aber ohne Ergebnis, Siemens steht noch aus. Es ist nichts zu finden, nicht einmal eine Anschlussbelegung als Bild.
Ich habe nochmal meine Siemens-Datenbücher durchsucht, aber den Typ finde ich nicht. Siemens Bauteilservice 1982: DL1414 neu aufgenommen. Gleiche Liste 1989: DL1414 noch vorhanden, es gibt noch DLR/DLO/DLG 1414, die haben eine 4-fach LED-Matrix 5*7 statt Segmenten. Kurzkatalog Optoelektronik 1979: nur eine 16-Segmentanzeige HA4041r Lieferprogramm Intelligente LED-Anzeigen 1986: den sollte ich mal einscannen, ein DL1414T ist darunter.
Hallo Christoph, vielen Dank für deine Mühe. Es ist schon wie verhext. Ich bin auch noch nicht weitergekommen. Eine Antwort von Siemens steht noch aus. Ich habe eine Seite im Internet gefunden auf der es um alte Displays geht, auch Nixie und VFD - ebenfalls ohne Erfolg. Man könnte ja meine die Bezeichnung DLSF1414 sei falsch. Aber sie stimmt, ich habe ein Bild von dem Display gesehen. Christoph K. schrieb: > Bitteschön, Siemens "Intelligente LED-Anzeigen" 1986 ...da leuchtet es in den Augen...schöne Displays. Möchtest Du das Buch verkaufen? Gruß Jörg
:
Bearbeitet durch User
Anbei das, was ich dazu beitragen kann. Vermutlich ist nicht das Gesuchte als Äquivalent dabei? Falls doch, scanne ich gern die betreffenden Seiten. (Quelle: Optoelektronik in der Praxis, ISBN 3-9800725-0-9, Härtl-Verlag, 1985)
:
Bearbeitet durch User
Ich habe mal das Foto des Anbieters angeschaut: http://thumbs.picclick.com/00/s/MTIwMFgxNjAw/z/VJYAAOSwoJZXR0mE/$/1-Stuck-Siemens-Anzeigebaustein-DLSF1414-DOT-Matrix-Anzeige-_57.jpg Also Produktionsjahr 1994, Kalenderwoche 26 Und es sind Dot-Matrix, keine Segmente, entspricht also eher den DLG/DLO/DLR-1414 Typen Ich habe noch Listen "Vorzugstypen" von 1996 und 1997, aber da steht der Typ auch nicht drin. Jetzt könnte höchstens noch eine CD mit Datenblättern irgendwo liegen. Bei Siemens war damals das PDF-Format noch nicht erfunden, da muss man noch ein eigenes Betrachtungsprogramm laden. "Applikationsingenieur DAVE" oder so ähnlich hieß das.
:
Bearbeitet durch User
Christoph K. schrieb: > Ich habe mal das Foto des Anbieters angeschaut: > http://thumbs.picclick.com/00/s/MTIwMFgxNjAw/z/VJYAAOSwoJZXR0mE/$/1-Stuck-Siemens-Anzeigebaustein-DLSF1414-DOT-Matrix-Anzeige-_57.jpg > Also Produktionsjahr 1994, Kalenderwoche 26 > Und es sind Dot-Matrix, keine Segmente, entspricht also eher den > DLG/DLO/DLR-1414 Typen Hallo Christoph, hier noch ein weiteres Bild von dem Display: http://thumbs4.picclick.com/d/w1600/pict/331951598847_/1-Stück-Siemens-Anzeigebaustein-DLSF1414-DOT-Matrix-Anzeige.jpg Für mich sieht es mehr nach Segmenten aus. Bei Dot-Matrix sieht man schon einzelne Punkte, i.d.R. 5*7. Das sehe ich bei den Displays nicht. Mir ist bisher noch nie ein Display untergekommen das mit DLSF...anfängt. Das scheint schon ein Exot zu sein? Karl-Heinz M. schrieb: > (Quelle: Optoelektronik in der Praxis, ISBN 3-9800725-0-9, Härtl-Verlag, > 1985) Hallo Karl-Heinz, das Buch müsste ich auch noch haben, finde es aber gerade nicht. Ich habe allerdings eine andere Ausgabe, vermutlich die Auflage davor oder danach. Vielen Dank für Eure Bemühungen?
So, meine Datenblatt-CD-Sammlung habe ich mal rausgekramt. 1994 gab es wie gesagt noch keine PDF, aber 1998 schon. Hier die wichtigsten Datenblätter und Applikationen Der SLR2016 ist anscheinend das einzige Display mit 2*7 Pins, deshalb habe ich ihn auch dazugelegt.
Ob das alte Programm von 1994 noch auf Win8.1 läuft? Ich habe zum Glück ein WinXP in VirtualBox, damit geht es noch. Hier das Datenblatt zum DL1414T und ein Screenshot zur Gruppe "Intelligente Displays".
Christoph K. schrieb: > Ob das alte Programm von 1994 noch auf Win8.1 läuft? Ich habe zum Glück > ein WinXP in VirtualBox, damit geht es noch. Hier das Datenblatt zum > DL1414T und ein Screenshot zur Gruppe "Intelligente Displays". Hallo Christoph, das DL1414T hat nur 12 Pins, "meines" hat 14. Es könnte natürlich sein das 2 davon NC sind, was ich jedoch nicht annehme. ...ich habe noch einen alten XP-Rechner weil ich auch noch ältere SW habe die auf den neueren Systemen nicht läuft.
Jörg R. schrieb: > Hallo Karl-Heinz, > > das Buch müsste ich auch noch haben, finde es aber gerade nicht. Ich > habe allerdings eine andere Ausgabe, vermutlich die Auflage davor oder > danach. Ist eine echte Fundgrube. Ich hab eben auch noch eigene Datenblätter und uralte Kataloge gewälzt: Kluxen, Völkner, Conrad, Technik-Versand ... leider erfolglos.
:
Bearbeitet durch User
Christoph K. schrieb: > Bitteschön, Siemens "Intelligente LED-Anzeigen" 1986 Ich hab die PDF mal durchsuchbar gemacht. Die Siemens-Bestellnummer war wohl Q68000A8825 siehe http://www.datasheetarchive.com/files/siemens/img/text-v1
:
Bearbeitet durch User
Immerhin, ein Lebenszeichen aber mit der Suche auf derselben Seite nach Q68... fehlt diese Bestellnummer http://www.datasheetarchive.com/files/siemens/index/listco4.htm#q68 Q68000-A8811-T IL 216A Q68000-A8826-T IL 211A und danke für die OCR-Überarbeitung, jetzt finden auch die Suchmaschinen etwas.
Karl-Heinz M. schrieb: > Die Siemens-Bestellnummer war wohl...Q68000A8825 Das ist ja wieder ein kleiner Schritt nach vorn.. Mit der Nummer werde ich Siemens nochmals kontaktieren. > http://www.datasheetarchive.com/files/siemens/img/text-v1 Diese Liste ist das erste Dokument in dem das Display auftaucht. Es ist schon merkwürdig das es keine Informationen gibt. Vielleicht versuche ich auch mal eine Siemensniederlassung aufzusuchen. Mit etwas Glück komme ich an einen Mitarbeiter der ein Herz für Hobbyelektroniker hat. Vor einiger Zeit habe ich ein Datenblatt für ein VFD-Display gesucht. Im Internet war nichts zu finden. Daraufhin habe ich Futaba angeschrieben und hatte Glück. Eine nette Mitarbeiterin hat im Archivekeller der Firma gesucht und wurde fündig. Hat mich etwas Schokolade gekostet? Nochmals vielen Dank für Eure Hilfe und Bemühungen. Gruß Jörg
Christoph K. schrieb: > und danke für die OCR-Überarbeitung, Jörg R. schrieb: > Nochmals vielen Dank für Eure Hilfe und Bemühungen. Sehr gern.
Sollte ich irgendwie an das Datenblatt bzw. weitere Informationen kommen poste ich es hier. Dann könnt Ihr es auch in Eure Sammlung aufnehmen. Gruß Jörg
So, ich habe Osram und Siemens angeschrieben, ohne Erfolg. Das selbe Ergebnis bei verschiedenen Internetforen. Da war auch eine Seite dabei die einiges an alten Displays auf der Website haben. Auch ohne Erfolg. Schade, jetzt habe ich die Displays hier liegen und kann sie nicht ansteuern. Ich suche aber weiter. Ich wollte den Thread aber noch mal nach oben pushen, in der Hoffnung das ihn jemand liest der über das Datenblatt verfügt. Gruß Jörg
Möchtest Du eines opfern, um es zu sezieren? Vielleicht kann man dabei die üblchen Leitungen für VCC und GND finden, ebenso wie die Daten- und Latch-Eingänge?
Joerg L. schrieb: > Möchtest Du eines opfern, um es zu sezieren? Vielleicht kann man dabei > die üblchen Leitungen für VCC und GND finden, ebenso wie die Daten- und > Latch-Eingänge? Hallo Joerg, noch hoffe ich darauf das sich vielleicht doch noch noch ein User meldet und das Datenblatt hat. Mir sind auch noch 2 alte Kollegen eingefallen die ich noch anschreiben möchte. Eilig habe ich es nicht, die Displays waren ein Spasskauf. Wenn ich in 6-8 Wochen keinen Erfolg habe würde ich noch mal auf dich zukommen und ein Display opfern. OK? Vor einiger Zeit habe ich ein Datenblatt für ein VFD von Futabe gesucht. Nach einiger Recherche und Mails bin ich auf eine Futaba-Zweigstelle in Willich gestoßen. Da hat mir tatsachlich eine freundliche Mitarbeiterin alte Datenblätter aus dem Kellerarchive herausgesucht und kopiert. Das hat mich beim abholen dann einige Pralinen gekostet? Mal sehen ob es eine Niederlassung von Siemens in Düsseldorf oder näherer Umgebung gibt. Dann fahre ich einfach mal hin und hoffe auf einen verständnisvollen Mitarbeiter? Vielen Dank und Gruß Jörg
:
Bearbeitet durch User
Nur Pralinen? Das war echt günstig :-) Bei Siemens wurde in den letzten Jahren sehr, sehr viel umstrukturiert. Da noch jemanden zu finden, der sich erinnern kann - oder will, ist wie ein 6er im Lotto. Ich jedenfalls drücke Dir die Daumen. Wurde in Düsseldorf wirklich Opto produziert? Wenn das nur ein Vertrieb ist/war, hast Du vermutlich schlechte Karten. Vertrieb wirft meiner Erfahrung nach sofort alle Unterlagen weg, wenn das Produkt nicht mehr verkauft wird. Sezieren wäre meine Vorgehensweise, mit Heißluft den Kunstoff lösen, und unter dem Mikroskop nach Strukturen auf der Leiterplatte oder dem Chip suchen. Man weiß ja ungefähr, was man erwarten kann. Und damals waren die Strukturen noch nicht sooo klein. Habe gerade mein 93er Siemens Opto Datenbuch gesucht, dort ist der Typ auch nicht drin. Ich vermute ein kundenspezifisches Bauteil, vielleicht mit einem anderen Zeichenstatz im ROM? Viel Glück...
Joerg L. schrieb: > Nur Pralinen? Das war echt günstig :-) Teure Pralinen und Schokolade? Aber ich darf wiederkommen? > Bei Siemens wurde in den letzten Jahren sehr, sehr viel umstrukturiert. > Da noch jemanden zu finden, der sich erinnern kann - oder will, ist wie > ein 6er im Lotto. Ich jedenfalls drücke Dir die Daumen. > Wurde in Düsseldorf wirklich Opto produziert? Produziert wurde in Düsseldorf vermutlich nicht. Genau wie bei HP in Ratingen. Vermutlich nur Vertrieb bzw. Verwaltung. Meine Hoffnung ist an jemanden zu kommen der ein Herz für Bastler hat. Kundenspezifisch kann natürlich sein, aber so schnell gebe ich nicht auf. Wenn ich in 6 bis 8 Wochen keinen Erfolg hatte würde ich Dich noch mal kontaktieren, wenn das ok ist. Vor Jahren habe ich mal einige Optodatenbücher entsorgt. Ich dachte die brauche ich nie wieder. Heute könnte ich mir für diese Aktion in den Allerwertesten treten. Gruß Jörg
:
Bearbeitet durch User
Vor einem Zerlegen kann eine Röntgenaufnahme genug Informationen geben, die Anschlussbelegung herauszubringen. Einfach beim Zahnarzt vorbeischauen. Evtl. reicht es sogar, mit einem Komponententester (oft eingebaut in Hameg-Oszis) Untersuchungen anzustellen. Man "sieht" da erstaunlich viel. Wie viele solche Displays hast Du ergattern können? Wenn Du mir eines schicken magst, helfe ich Dir.
Vorn N. schrieb: > Vor einem Zerlegen kann eine Röntgenaufnahme genug Informationen geben, > die Anschlussbelegung herauszubringen. Einfach beim Zahnarzt > vorbeischauen. > > Evtl. reicht es sogar, mit einem Komponententester (oft eingebaut in > Hameg-Oszis) Untersuchungen anzustellen. Man "sieht" da erstaunlich > viel. > > Wie viele solche Displays hast Du ergattern können? > Wenn Du mir eines schicken magst, helfe ich Dir. Hallo, vielen Dank für das Angebot, es sind weniger als 20. Wie gesagt versuche ich es noch einige Wochen und hoffe auch noch auf einen User aus dem Forum. Wenn das nicht zum Erfolg führt würde ich mich erst an Joerg L. wenden und dann evtl. noch auf dein Angebot zurückkommen. Ob Röntgen eine Option ist? Hast Du Erfahrung damit? Haben andere User die das hier lesen Erfahrung damit? Stichwort: Reverse Engineering. Ich nehme aber an das ein Arzt oder eine Radiologie das kaum umsonst macht. Heutzutage wird einem ja jeder Handschlag berechnet. Vielen Dank und Gruß Jörg
R. fand ich schon immer faszinierend. Der Thread Beitrag "Suche Bezeichnung der Anschlüsse der HV-Kaskade von Pollin" zeigt meine ersten Ergebnisse. Die ZAe haben höchst unterschiedlich auf meine Anfrage reagiert: Eine (mit ganz neu eingerichteter Praxis) war recht interessiert, zückte ihre Preisliste und wollte 25 Euro pro Bild. Eine andere war superkorrekt und meinte, ihre Anlage sei nur für Patientenaufnahmen zugelassen, sowas ginge ja gar nicht, ich sollte mich an die R-Abteilung der Uniklinik wenden. Der dritte war dann echt easy (es hat ihn selbst neugierig gemacht) und wollte nur 10 Euro für die 6 Aufnahmen. War ein Glücksfall. Inzwischen habe ich mich selbst eingerichtet. Es ist einfach zu praktisch, mal kurz wo "reinschauen" zu können. Man braucht aber viel Erfahrung, die richtigen Einstellungen zu finden, um optimale Schärfe, Auflösung und Kontrast zu erreichen.
Vorn N. schrieb: > Inzwischen habe ich mich selbst eingerichtet. > Es ist einfach zu praktisch, mal kurz wo "reinschauen" zu können. ??? Du hast zuhause ein kleines Röntgengerät? Joerg L. schrieb: > Ich vermute ein kundenspezifisches Bauteil, vielleicht > mit einem anderen Zeichenstatz im ROM? Kundenspezifisch ist nicht so unwahrscheinlich. Ich finde nicht mal Bilder im Web, außer denen die auch zur eBay-Auktion gehörten. Ich schreibe den Verkäufer auch noch mal an, vielleicht weiß er noch wo er sie selbst gekauft hat.
Jörg R. schrieb: > ... Ich > schreibe den Verkäufer auch noch mal an, vielleicht weiß er noch wo er > sie selbst gekauft hat. Schau Dir doch mal das Warensortiment des Verkäufers an. Das ist doch offensichtlich ein Reste/Schrott-Aufkäufer. Die Teile stammen mit Sicherheit aus eine Lagerräumung bei einem Distri oder dem Siemens-Kunden selbst. Sonst würde auch das Datenblatt zur Verfügung stehen. Die Anfrage nach der Quelle ist zwecklos. Kein Händler wird Dir jemals seine Einkaufsquelle verraten! Interessanter wäre es, die anderen Käufer der Displays zu finden, ob schon jemand eines ans Laufen bekommen hat.
Jörg R. schrieb: > hier noch ein weiteres Bild von dem Display: > > http://thumbs4.picclick.com/d/w1600/pict/331951598847_/1-Stück-Siemens-Anzeigebaustein-DLSF1414-DOT-Matrix-Anzeige.jpg > > Für mich sieht es mehr nach Segmenten aus. Bei Dot-Matrix sieht man > schon einzelne Punkte, i.d.R. 5*7. Das sehe ich bei den Displays nicht. ... und die Dies sind größer als beim DL1414 und brauchen deshalb nicht die Vergrößerungslinse, die den Betrachtungswinkel einschränkt. Überhaupt ist auch das Gehäuse größer, denn diese Teile sind ja anreihbar. Vermutlich ist deshalb auch der Abstand zwischen den Kontaktreihen größer. Dieter W. schrieb: > Von Litronix - später Siemens - gab es mal ein DL 1414T, das ist ein > 4-stelliges 16 Segment Display mit integriertem ASCII Dekoder und > Treiber. > > Wird von Brokern zu horrenden Preisen angeboten aber ein Datenblatt > rückt niemand raus. Von den Litronix Displays habe ich noch ein paar ausgelötete. Wer also eins als Ersatz braucht, kann sich mal melden.
in meinem Siemens Optoelectronics Databook 1995/1996 ist davon leider auch nichts zu finden. Ich vermute, es handelt sich um ein kundenspezifisches Display. Das fehlen jeglicher Information im Netz ist dafür ein starkes Indiz. In meinem Datenbuch werden die GaAs Display-Dies übrigens ganz offiziell auch einzeln angepriesen. Auf Wunsch hat Siemens daraus sicher auch kundenspezifische Displays hergestellt.
Nur so eine Vermutung: Laut dem Dokument, das Christoph Kessler hier zur Verfügung gestellt hat: https://www.mikrocontroller.net/attachment/306858/DLR1414.PDF steht das R beim DLSR1414 für die Farbe RED, G steht für GREEN und O für HIGH EFFICIENCY RED. Vermutlich steht dann SF auch für eine Eigenschaft. Jörg R. schrieb: > Ob Röntgen eine Option ist? In meinem Bekannten- und ehemaligem Kundenkreis habe ich Zahnärzte, die ich gern bei Interesse diesbezüglich mal anspreche. Möglicherweise aber fallen zumindest Materialkosten an. K. A. wie hoch die sein könnten. Und es fragt sich, ob der Aufwand wirklich weiterführende Ergebnisse liefert?
:
Bearbeitet durch User
Jörg R, nein, nicht eines, sondern zwei. ;-) Bist Du weiter gekommen? Verkäufer kontaktiert? Ja, das Ganze kann kundenspezifisch sein, aber die Dies sind sicher "aus der Schublade" geholt, d.h. auch in anderen Displays verbaut. Daher sehe ich gute Chancen, das Ding zum Laufen (Leuchten) zu bekommen. Auf den Fotos sieht man ja, dass etwa 16 Bonds auf jeden Die gehen. Beim Röntgen erkennt man, welche Verbindungen zu je einem Die gehen und welche zu allen.
Kannst Du bitte ein paar gute Macro-Fotos machen von oben und von unten? Verschiedene Winkel und Beleuchtung, damit man alles sieht.
Angehängte Dateien:
-
35 KB

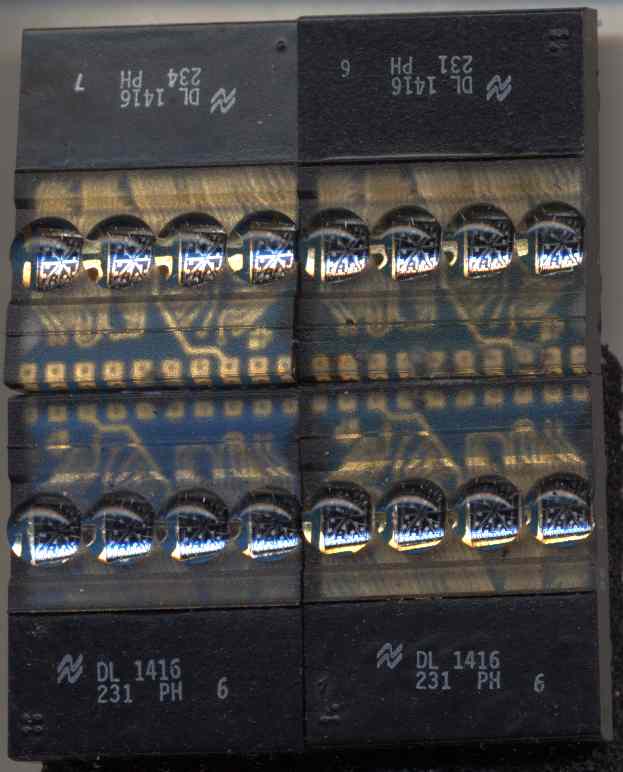

Meine DL1416 sind dem Logo nach von National Semiconductor, und haben 2*10 Pins
:
Bearbeitet durch User
Vorn N. schrieb: > Bist Du weiter gekommen? Verkäufer kontaktiert? Nein, in den letzten Wochen habe ich gar nichts unternommen. Zum einen hatte ich keine Zeit und zum anderen habe ich es überhaupt nicht eilig. Die Displays waren ein reiner Spasskauf und nicht für ein geplantes Projekt vorgesehen. Trotsdem bleibe ich am Ball? Vorn N. schrieb: > Kannst Du bitte ein paar gute Macro-Fotos machen von oben und von unten? > Verschiedene Winkel und Beleuchtung, damit man alles sieht. Das kann ich in den nächsten Tagen mal machen.
Sollte mal wieder jemand Informationen zu diesem Bauteil suchen, so findet er hier zumindest einige "Internas": Beitrag "Re: Optoelektronische Bauelemente - Die-Bilder"
Richard K. schrieb: > Sollte mal wieder jemand Informationen zu diesem Bauteil suchen, > so > findet er hier zumindest einige "Internas": > > Beitrag "Re: Optoelektronische Bauelemente - Die-Bilder" Beitrag "Re: Optoelektronische Bauelemente - Die-Bilder" Gruß Jörg
