EPSON RS232 Adapter

[Timo (Gast)]

Hallo,

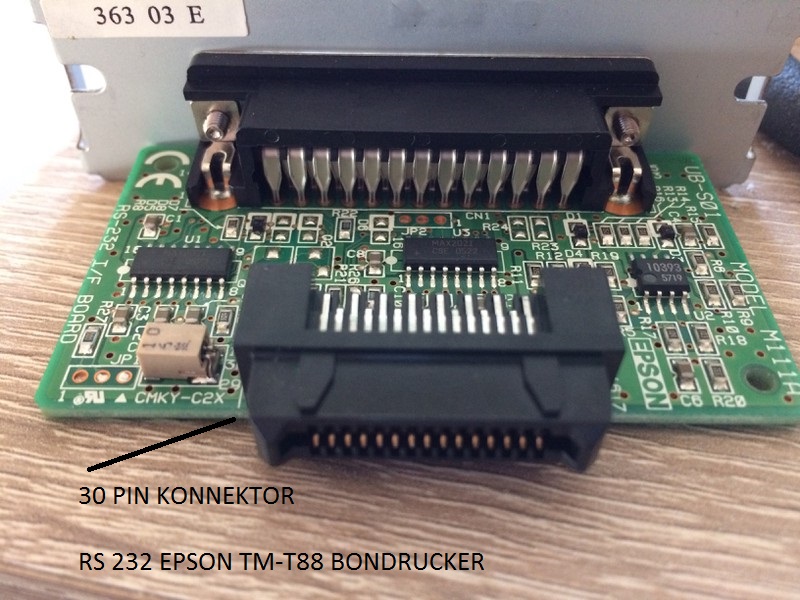

hat jemand eine Idee wie diese Schnittstelle auf dem Bild heißt?

die hat 30 Pin-s finde aber nirgendwo infos. Der Adapter ist ein "Serial
RS232 Interface Card".

Wäre sehr dankbar für jede Information.

Gruß
Timo

[Jim M. (turboj)]

Das wird was Epson spezifisches sein, vermutlich irgendein Bus.

[Max D. (max_d)]

So wenig Hardware wie auf der Platine rumfliegt (ausser auf der
Unterseite ist noch viel mehr) bezweifle ich, dass die Platine
nennenswert "Hirn" mitbringt. Dürfte die ankommenden Daten iwie
level-shiften (MAX202 ist z.B. ein "RS232 driver") und vlt. noch ein
paar Steuersignale anlegen.

[Timo (Gast)]

Ich weiss schon das UART rauskommt. Aber wie die Pins heißen?
Und ob ich so ein Konnektor kaufen kann?

[Timo (Gast)]

Max D. schrieb:
> So wenig Hardware wie auf der Platine rumfliegt (ausser auf der
> Unterseite ist noch viel mehr) bezweifle ich, dass die Platine
> nennenswert "Hirn" mitbringt. Dürfte die ankommenden Daten iwie
> level-shiften (MAX202 ist z.B. ein "RS232 driver") und vlt. noch ein
> paar Steuersignale anlegen.

Nochmal ich weiss genau was da drin ist. Es geht darum wie der Konnektor
heißt und ob man so ein 30 Pin Konnektor zum kauffen gibt?? oder auch
wie die Pins heißen? bezeichnung?

Ich baue eine Leiterplate und muss mit diesen Konnektor verbinden :-(

[Rufus Τ. F. (rufus)]

Timo schrieb:
> Ich baue eine Leiterplate und muss mit diesen Konnektor verbinden

Wieso? Welchen Sinn hat es, diese proprietäre Platine weiterzuverwenden?

Oder willst Du einen Ersatz für diese Platine bauen, um sie mit einem
Drucker zu verbinden?

[Timo (Gast)]

Rufus Τ. F. schrieb:
> Timo schrieb:
>> Ich baue eine Leiterplate und muss mit diesen Konnektor verbinden
>
> Wieso? Welchen Sinn hat es, diese proprietäre Platine weiterzuverwenden?
>
> Oder willst Du einen Ersatz für diese Platine bauen, um sie mit einem
> Drucker zu verbinden?

Da kommt noch einpaar Bauteilen dazu. Ich möchte auf jedenfall mit
diesem Konnektor verbinden und Daten schicken.

Da gibts bestimmt ein RX,TX Pin finde die aber nicht keine Beschreibung
und wenn ich die Plate baue brauhe noch das gegenstück für den konnektor
;-)

[Rufus Τ. F. (rufus)]

Kannst Du nochmal versuchen, meine Frage zu beantworten?

Ansonsten: Nimm Dir diese Platine vor, so viele Bauteile sind da nicht
drauf. Den Schaltplan müsstest Du mit etwas Geduld abzeichnen können,
dann findest Du heraus, welche Signale der seriellen Schnittstelle wie
umgesetzt werden und an welchem Anschluss des Steckverbinders sie
'rauskommen.

Wenn es einfach nur darum geht, den Drucker anzusteuern: Lass' die
Platine drin und nutze die serielle Schnittstelle. Die ist
wohldokumentiert und die dafür nötigen 25poligen Sub-D-Stecker sind
leicht zu bekommen.

Was hast Du vor? Schreib jetzt nix von Bauteilen, die noch irgendwo
draufkommen, sondern beschreib, was das ganze (also alles zusammen) am
Ende werden soll.

[Georg (Gast)]

Timo schrieb:
> Nochmal ich weiss genau was da drin ist

Timo schrieb:
> Da gibts bestimmt ein RX,TX Pin finde die aber nicht

Vollkommen unlogisch.

Georg

[Timo (Gast)]

Danke für eure Antworten. Wie gesagt es geht um den Konnektor?? Falls
jemand weiss wo zum kauffen gibt würde helfen alles andere ist es
nutzlos.

[google (Gast)]

Warum nimmst Du nicht lieber sowas, warum muss es das Epson-Ding sein?

https://www.pollin.de/shop/dt/MzY5OTgxOTk-/Bauelemente_Bauteile/Bausaetze_Module/Bausaetze/Bausatz_RS232_TTL_Wandler.html

[Timo (Gast)]

Also die heißen edge connectors. Der hier hat aber 34 Pin und ganz
besonders speziell.

[Rufus Τ. F. (rufus)]

Du willst Dir also nicht wirklich helfen lassen, sondern beharrst
darauf, diesen Steckverbinder zu verwenden.

Auch gut.

[Christoph db1uq K. (christoph_kessler)]

https://www.epson.de/products/sd/pos-printer/epson-tm-t88v-series
da gibt es 11 verschiedene Adapterplatinen. Sowas kenne ich nur von den
allerersten Laser- und Tintenstrahldruckern, später waren alle
Schnittstellen gleichzeitig eingebaut.
Vermutlich teilt der Stecker über irgendwelche Jumper noch dem
Controller mit, welche Schnittstelle eingebaut ist, da reicht es nicht,
das Schaltbild aufzunehmen.

[Eric I. (i716)]

Sieht nach einer Art Hirose Stecker aus. Aehnlich dem CR22A-30D
