Forum: Haus & Smart Home EIB-Taster (Bedienteile) Welche uC´s sind verbaut


Autor: Marco Schramm (hochfrequenz)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

angeregt durch meinen anderen Thread möchte ich nun eine Liste
erstellen, aus der hervorgeht, welcher uC in welchem EIB-Taster
(Bedienteil) verbaut ist. Sollte kein uC sondern "nur" ein
Schieberegister eingestzt sein, so soll das auch mit in die
Aufstellung.

Ganz großartig wäre es, wenn ein Bild der jeweiligen Platine mit
hochgeladen werden könnte.

Ziel ist es zu prüfen, wie groß der Aufwand ist, den jeweiligen
EIB-Taster für alternative Bussysteme zu nutzen. Mir ist klar, daß man
erstmal klein anfangen muß, deshalb ist natürlch ein EIB-Taster mit
Display, Temperatursensor, IR-Empfänger nicht der erste den man bei
sowas anpackt (klein anfangen). Dennoch ist das Wissen darüber, welche
uC´s sich wo verbaut sind wichtig.

Mir sind 2 EIB-Tastern bekannt, wo eine alternative Ansteuerung
realsiert wurde.

Um Mißverständnissen vorzubeugen, es geht ausschließlich nur um die
BEDIENTEILE, die auf den Busankoppler aufgesteckt werden.

Das ganze werde ich über mehrere Foren hinweg "abfragen",
zusammenfassen und dann öffentlich zugänglich machen.

Danke für eure Unterstützung.

Marco

Autor: Torsten Schneider (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Marco,

tolle Idee diese Datensammlung. Hier der Taster an dem ich mich
versuchen wollte.

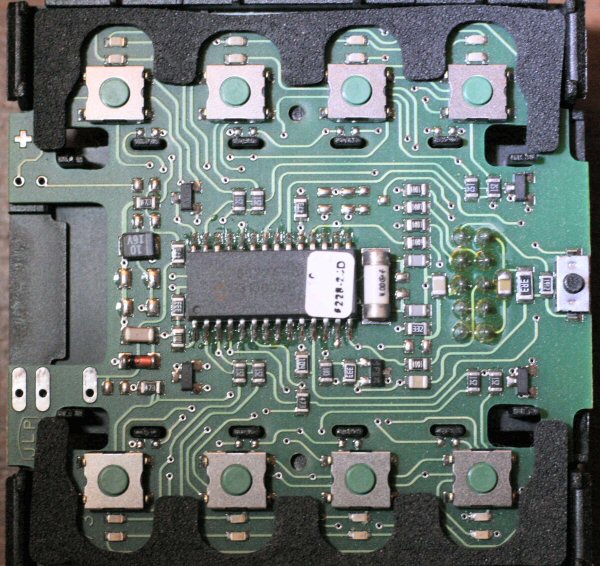

Merten 6227 46
Multifunktionstaster 4-fach

PIC 16C72A

9 Taster
16 Led's

Autor: power (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi

leider finde ich den B+J Triton Schalter nicht mehr. Werd aber
weitersuchen.
Hab noch ein Triton 3 fach Tasterdummy hier. Sind nur die Taster
drauf.
Sobald meine Kamera wieder da ist mach ich ein Foto.

Gruß power

Autor: Marco (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Die Liste geht übernächstes Wochenende online (Link wird dann noch
gepostet).

Dort stelle ich dann untergliedert nach Hersteller die verschiedenen
EIB-Bedienteile mit Bild und Bezeichnung ein. Wenn jemand dann den
Taster auf den uC  oder schieberegister hin untersucht hat, so kann er
mir das Platinenbild, Frontbild und  den uC-Typ zusenden und ich stelle
es dann ein.

Auch wenn kein Bild gemacht werden kann, so ist die Info über uC oder
Schieberegister wertvoll.

Man nuß auch etwas Geduld haben. die liste wird sich nicht von heute
auf morgen vervollständigen.

Beruflich geraten mir leider nur selten EIB-Taster in die Hände.


Vielen dank

marco

Autor: Marcus P. (mapa)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
also wenn du willst kann ich mal meine

Triton 5fach IR mit LCD
Triton 3fach RT
Jung 4fach NABS Universal und Standard
Jung 2fach NABS Universal und Standard
Jung 1fach NABS Standard

mal öffnen und fotografieren!

Gruß Marcus

Autor: Marco Schramm (hochfrequenz)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Marcus,

Von der Jung-Serie habe ich bereits Fotos gefertigt. Wenn du die
Tritons-Fotos beisteuern könntest, wäre es toll.

Im Prinzip wird pro taster benötigt:

1 Detailbild Platine Top
1 Detailbild Platine Bottom
1 Bild Triton ungeöffnet Frontansicht
1 Bild Triton ungeöffnet Seitenansicht

Und wenn man dann noch was zum verwendeten uC sagen kann, ist das
ganze
perfekt.

Zur Jung-Serie habe ich bereits Fotos gefertigt. Das macht es Sinn, auf
die
Tabelle zu warten. Dann kann man gezielt schauen, was noch fehlt.

Meine Adresse: marco_schramm"at"hotmail.com


Vielen Dank

Marco

Marco Schramm

Autor: Marcus P. (mapa)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Damit alle was davon haben:


Triton 5fach mit LCD und IR:
uC: Motorola MC68HC705B16  CFU  0D28J / HHMM0037
ander uC: nicht beschriftet!!

Triton 1fach:
kein uC

Triton 3fach mit Raumtheromostat
uC: 75P3216 / 0044K3003


Triton 5fach mit Raumthermostat und IR:
uC: Motorola MC68HC705B16  CFU  0D28J / HHMM0037
uC am LCD: 75P3216 / 0044K3003


Bilder könnt ihr hier herunterladen (32MB):
http://mapahome.dyndns.org:8080/EIB/triton.rar

Gruß Marcus

Autor: Danny P. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Marcus: Der Link funktioniert leider nicht... es sollte aber nicht an
meinem Rechner liegen....

greetz
Danny

Autor: Marcus P. (mapa)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
des liegt an meinem Server! Der ist wohl irgendwie abgestürzt!!
Bin gerade nur nicht zu Hause, werde ihn heute Abend neu starten und
dann müsste er wieder gehen, SORRY!

Gruß Marcus

Autor: Danny P. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Marcus: entschuldigen brauchst dich net, wir sind alle froh wenn sich
jemand die Mühe macht! ;)

jedoch.... der Server hat da anscheinend noch ne andere Vorstellung von
:D ...  geht noch net...


greetz
Danny

Autor: Marcus P. (mapa)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Danny,

war mein Fehler! Irgend ein Programm hat bei mir den Standbyemodus auf
30min eingestellt. Das hat halt gedauert bis ich das raus gefunden
habe. Fehler ist nun behoben.

Also JETZT müsste es gehen:
http://mapahome.dyndns.org:8080/EIB/triton.rar  (32MB)

Gruß Marcus

Autor: Danny P. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Marcus: Klasse, vielen Dank!

mmh... hoffentlich hat der PC nun keine Beule von der Fehlersuche ;)


greetz
Danny

Autor: Hochfrequenz (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

nachdem mir schon freundlicherweise einige ihre Bedienteilbilder
zugeschickt haben und ich die mir zur Verfügung stehenden Bedienteile
auseinandergenommen habe, wartet man sicherlöich schon auf die
versprochene Seite.

Im Moment hängte es daran, daß ich entweder zu blöde bin HTML -Zeilen
hinzubekommen oder das Problem steckt woanders.

wenn ich eine Tabelle erstelle, dann ist so ungefähr jedes 2teBild
vorhanden und die anderen erscheinen nicht mit den verschiedensten
Fehlermeldungen.

Übernächste ist mein Bruder zu Besuch, der da wesentlich mehr Erfahrung
hat. Ich denke, er wird den Fehler auch finden.

In der Zwischenzeit war ich natürlich  nicht untätig, sondern habe mich
über die PEI (das ist die 10(12)polige Schnittstelle zwischen BCU
(Busankoppler) und dem Bedienteilen schlau gemacht.
Z.B.Wiedersatndskodierung und die zug. Übertragungsverfahren. Das kommt
dann mit auf die Seite.

Tut mir Leid, wenn es so lange dauert, aber ich möchte jetzt nicht noch
in HTML und seine Probleme einarbeiten. Also noch etwas Geduld.

Autor: Marcus P. (mapa)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Marco (hochfrequenz)

also wenn du Hilfe mit der Website brauchst, dann kann ich dir da
helfen!

Meld dich einfach!

Gruß Marcus

Autor: Torsten Schneider (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Marco,

hast Du Deine Liste bereits online?

Autor: Marco S. (masterof)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
hi
was macht die Liste ?
