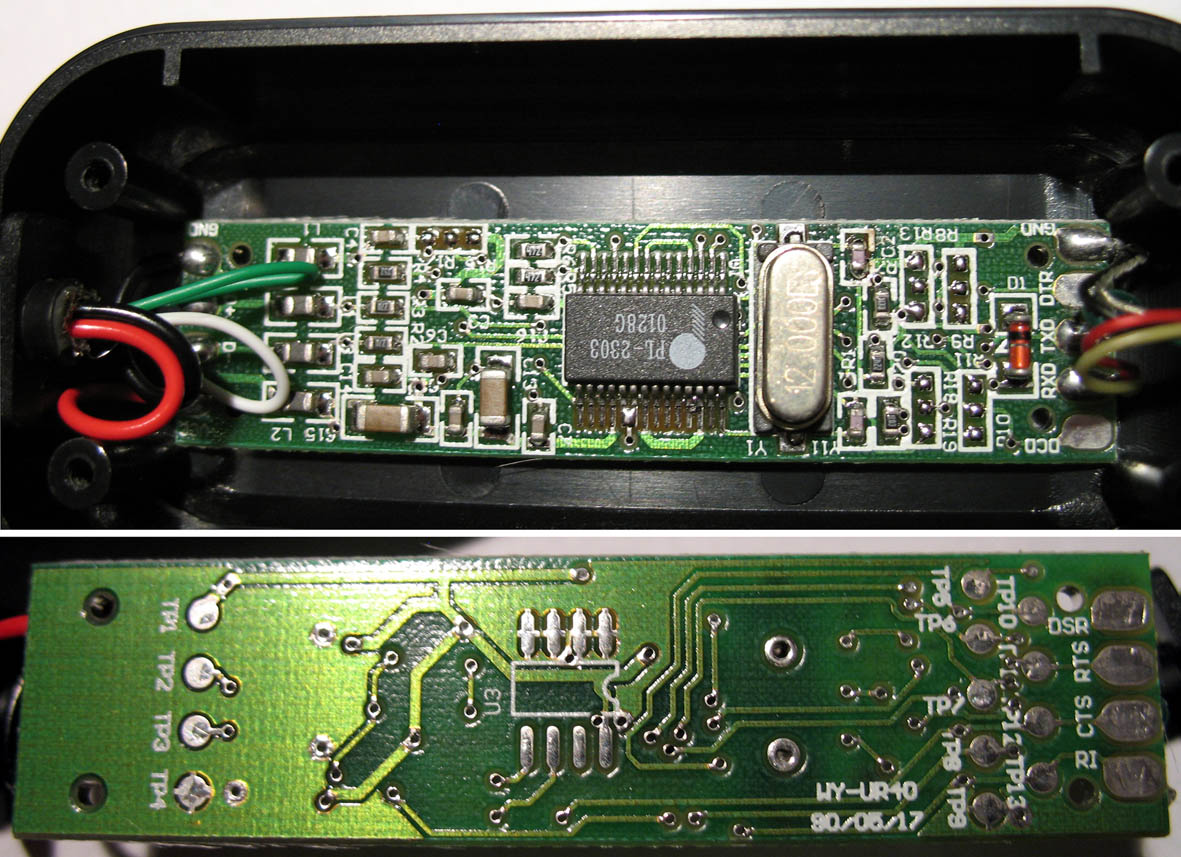

Hallo zusammen, momentan gibt es bei ELV Handy - Datenkabel als Restposten (Artikel-Nr.: 68-452-63), die einen kommpletten USB - seriell (5V - Pegel) auf Basis des PL-2303 enthalten (siehe Photo im Anhang). Und das Ganze für 1,- EUR! Standardmäßig ist der Adapter für 100mA max. Stromaufnahme konfiguriert, durch umlöten eines Widerstandes kann man aber auf max. 500mA umschalten. Auf der Rückseite besteht die Möglichkeit, ein Konfigurations - EEPROM einzulöten. Ich vermute, dass Artikel-Nr.: 68-452-62 die gleiche Platine enthält, bin mir aber nicht ganz sicher (habe vergessen, so eine mitzubestellen). Artikel-Nr.: 68-452-64 könnte ebenfalls "baugleich" sein. P.S. Der PL-2303 enthält einen 3,3V - Regler. Weiß zufällig jemand, wie viel Strom dieser bringt? Im Datenblatt konnte ich keine Angaben dazu finden.
Angehängte Dateien:
-
230 KB
wer macht eine sammelbestellung und schickt mir so ein teil im luftpolsterumschlag? denn wenn die versandpauschale mehr als 80% des preises ausmacht, wirds doch sehr unrentabel ^^
Ich hab ein paar bestellt. @Johannes: Mal sehen wie groß die Teile sind (wegen Portoberechnung). Grüße, Freakazoid
Hallo zusammen, super Tip, billiger gehts wirklich nicht. Ich würde definitiv eine Sammelbestellung starten. Bedingung: von ELV berechnete Versandkosten werden auf die Anzahl der Besteller aufgeteilt. Gruß Thorsten
@Thorsten: Ob sich das lohnt? ELV nimmt 4,95. Wenn Du das auf z.B. 5 aufteilst und dann nochmal das Porto von Dir zum Besteller zurechnest. Plus Verpackung und eventuell Aufwand. Grüße, Freakazoid
Naja, drum wäre es vielleicht nicht schlecht, wenn sich 10 oder mehr Besteller finden. Wenn man sich überlegt, was ein FT232 kostet, ist das meiner meinung nach schon eine Alternative. Wenn sich 10 besteller finden und jeder so 3 Stück bestellt, so wären das dann pro Nase etwa 5 Euro*. Dafür bekommt man drei ICs und drei SMD-Quarze, doch nicht schlecht, oder? *) Ich gehe mal davon aus, dass der Versand von mir zu euch nicht mehr als EUR 1,50 kostet.
Hi, 10 Besteller sind aber auch schon ein großes Ziel. Vor allem, wenn Du bei Restposten nicht weißt wie lange die vorrätig sind. Vorrauskasse dauert ja auch ein Weilchen. Ich will die Sache aber nicht schlecht machen. Meine Sammelbestellungen der VS1003 und SD-Slots sind prima verlaufen. Auf das Wort der Jungs hier im Forum ist also Verlaß. Grüße, Freakazoid
hab gerade welche nach österreich bestellt und bin bereit einige abzugeben. diese angebot richtet sich hauptsächlich an österreicher, da das porto nach deuschland eher teuer ist. bei interesse bitte bei mir melden. abwicklung nach dem ich die ware erhalten habe. philipp
Wie konfiguriert man bei dem Teil eigentlich das externe EEPROM bzw. wie sieht es mit dem gleichzeitigen Betrieb mehrerer dieser Teile aus?
Ich habe jetzt gerade 15 Stück bestellt. Zum Glück, denn der Bestand des Artikels 68-452-63 betrug vor meiner Bestellung nur noch 40 Stück und die Dame an der Bestellannahme war ganz überrascht denn unmittelbar vor mir, so ihre Aussage, hatte jemand 100 Stück davon bestellt. Naja, die Teile dürften dann bei eBay wieder auftauchen, für 1 Euro pro Stück, Versandkosten EUR 8,90 und jeder weitere Artikel EUR 2,00 :) Wie auch immer, 10 Stück verbuche ich für mich und 5 Stück kann ich abgeben. Was die Versandkosten angeht, wäre es schön, wenn sie der Interessent mit einem kleinen (freiwilligen) Obulus beteiligen würde. @Nikias Wenn du noch Interesse hast, schreib mir doch einfach ne Mail an tmz73@tiscali.de Vielen Dank. Gruß Thorsten
Philipp Eichhorn wrote: > hab gerade welche nach österreich bestellt und bin bereit einige > abzugeben. > > diese angebot richtet sich hauptsächlich an österreicher, da das porto > nach deuschland eher teuer ist. > > bei interesse bitte bei mir melden. abwicklung nach dem ich die ware > erhalten habe. > > > philipp anfragen an pcs (at) gmx (dot) at
Ich habe mir diese Teile bereits vor einigen Wochen bei ELV besorgt. Preiswerte geht (auch bei ebay) nicht. Mittlerweile habe ich auch ein wenig damit rumgespielt. Der verwendete PL2303 ist (leider) nicht gerade umgänglich, mit dem CP2102 habe ich bessere Erfahrungen gemacht. Der weiter oben gepostete Schaltplan passt natürlich nicht und kann lediglich als Anhaltspunkt für eine übliche Beschaltung des PL2303 dienen. Wer den Adapter einsetzen will, sollte auf die im Bild sichtbare Diode (vermutlich eine 1N4148) achten, die zwischen TXD und RXD hängt (Katode an TXD). In der RXD-Leitung ist zudem noch eine Serienwiderstand von 10k enthalten. Ist der RXD-Anschluss (Vorübergehend) offen, ist das Teil extrem empfindlich und produziert beim Anfassen munter Daten am (virtuellen) Comport. In dem Falle ist ein Pullup überaus sinnvoll. Auch bei korrekter Beschaltung hatte ich mit den Treibern auf der PC-Seite ernsthafte Problem, die reproduzierbar (an meinem Rechner) zu ein STOP-Fehler und WinXP führten (..less..IRQ...). ich habe verschiedene treiber getestet, ohne Erfolg. Ein ebenfalls mit PL2303 aufgebauter, käuflicher USB-RS232-Umsetzer arbeitete dagegen problemlos. Die beiden Teile unterscheiden sich aber auch leicht in den USB-Eigenschaften. Möglicherweise bringt dort der erwähnte EEPROM Lösungsmöglichkeiten. Leider habe ich das teilweise erwähnte Programm zum OnChip-Programmieren des EEPROMs nirgends finden können. Bleibt also nur das externe Programmieren, was wegen SMD auch nicht ganz einfach ist. Also aus meiner Sicht sicherlich ein sehr günstiges Angebot, aber kein Sorglos-Paket. Jörg
welche datenrate macht das ding "default" ? im PL2303 datenblatt , 149kb, finde ich nix, wie bzw wo die ser.speed eingestellt wird, geheim-register ? gibts da mehr info?

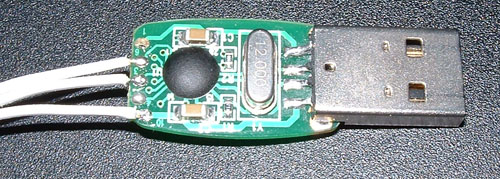

Da es sich dabei um eine virtuelle serielle Schnittstelle handelt, wird deren Datenrate wie bei anderen seriellen Schnittstellen auch über den verwendeten Devicetreiber eingestellt. Ganz so, wie es bei einer normalen on-board-Schnittstelle auch geschieht. Unter Windows geschieht das beispielsweise mit der API-Funktion SetCommState, der eine Struktur vom Typ DCB vorgesetzt wird. In deren Element BaudRate ist die gewünschte Baudrate einzutragen - die hierfür oft verwendeten symbolischen Konstanten CBR_xxxx aus der Headerdatei winbase.h sind nichts anderes als die numerischen Werte der entsprechenden Baudraten - CBR_19200 beispielsweise ist 19200. Selbstverständlich können auch andere Werte als die mit diesen Konstanten definierten Werte verwendet werden - ob sie jeweils realistisch umsetzbar sind, hängt von der Baudratenerzeugung der Hardware ab. Daher kann eine 16550 (die Standard-UART des PC) maximal 115200, aber der PL2303 kommt auf bis zu 1.2 MBit/sec. Welche Zwischenwerte möglich sind, wird man ausprobieren oder einem besseren als dem hier geposteten Datenblatt entnehmen müssen (das ist wie von Prolific nicht anders zu erwarten reichlich dürftig).
Angehängte Dateien:
-
82 KB
Das mit den Handykabeln ist ein guter Tip. Im Auktionshaus gibts Datenkabel für verschiedene Handys mit der Bezeichnung "KQ-U8A" für ca. 2 Euro. Drin ist ein Ark3116 Chip. Der Chip macht alle Standardgeschwindigkeiten von 110 bis 921600 baud und läuft ohne Probleme. Vorteile: sehr kompaktes Modul und es kommen 3,3V Pegel raus, man kann sich also den Pegelwandler sparen. Die RTS und DTR Leitungen liefern je ca. 3mA, man kann also noch eine kleine Schaltung damit versorgen. Hier sind noch mehr Infos: http://avr.auctionant.de/ark3116_linux_driver/pictures-inside.html
> Ist der RXD-Anschluss (Vorübergehend) offen, ist das > Teil extrem empfindlich und produziert beim Anfassen munter Daten > am (virtuellen) Comport. Das Problem habe ich mit meinen FT-Teilen auch, ohne Pull-up sind die ebenfalls sehr empfindlich. Und bei der Sache mit dem EEPROM sehe ich wegen I2C eigentlich kein Problem. Einfach zwei dünne Drähtchen angelötet und mit nem AVR oder sonst was verbunden, dann geht das schon. Der Inhalt des EEPROMs ist im Datenblatt ja schön beschrieben. Und man programmiert die Teile ja normalerweise auch nur einmal. Naja, bin jedenfalls sehr gespannt. @Jörg Hast du dir auch das Kabel für Nokia 3310 bestellt?
@Thorsten Ich habe 2 "Varianten", privat habe ich mir 2 Stück 45263 (steht auf dem Karton, für welches Handy das war, weiß ich nicht mehr) gekauft und auf Arbeit 5 Stück eines andern Typs. Aber ich bin mir ziemlich sicher, dass sich diese Adapter nur im Handy-seitigem Steckverbinder unterscheiden. Meine beiden Varianten ware jedenfalls bis auf den Handy-Stecker identisch. Na klar ist das Programmieren über angelötete Drähtchen kein wirkliches Problem, einfacherer wäre es aber natürlich mit "Auflöten-Zuschrauben-Programmieren". Mit den FT232 habe ich keine Erfahrung, aber die CP2102 sind bezüglich Eingang (bei mir) völlig unkritisch. Ein PullUp ist natürlich eine Lösung, aber wenn ich mit unterschiedlichen Spannungen (mal 3,3V mal 5V) auf der Logikseite arbeite, ist das schon wieder nicht ganz so eindeutig (zumal auf diesen Boards die 3,3V nicht einfach erreichbar sind). Jörg
Hi und Hallo, nachdem ich mich bei der Bestellung bei der Artikel-Nr. vertan habe, habe ich heute nach Lieferung gleich mal reinschauen müssen. Die Artikel-Nr.: 68-452-62 enthält die gleiche Schaltung, auch ein PL-2303. Bei der Gelegenheit hab ich mir gleich noch ein paar Telefon-Sender FTP 100 ST gesichert - für nen Euro, was kann man da falsch machen. Enthält ein 433 MHz Sendemodul. Hab ich wieder etwas zum Spielen. Erfreut war ich selbstverständlich auch über die derzeitige Aktion von ELV, was die Versandkosten angehen. Weiß zwar nicht, wie es bei Neukunden aussieht, aber Stammkunden hatten mit der letzten Werbung eine "Versandkostenbefreiung" on board. Hat sich also richtig gelohnt - Danke für den Tipp. Viele Grüße Stephan
Hat noch jemand ein paar Stück, die er loswerden will?
> Hat noch jemand ein paar Stück, die er loswerden will?
Ja ich. Wenn Interesse, bitte Mail an mich: tmz73@tiscali.de. Du wärst
dann der fünfte Interessent (mich ausgeschlossen).
Noch ne Info an die, die mich angeschrieben haben. Da ich Erstkunde bin
(war), haben die etwas rumgezickt und wollten mir keine Lastschrift
gewähren. Daher habe ich Vorkasse gewählt und ich gehe davon aus, dass
die Kabel am Dienstag oder Mittwoch kommen werden. Sobald die da sind,
melde ich mich bei jedem und teile euch die Einzelheiten mit.
Und noch was. Ich hatte ja 15 Stück des Artikels 68-452-63 bestellt,
alles soweit gut. Einen Tag später kam dann ein Brief (!!) mit dem
Hinweis, dass der Artikel vergriffen sei. Ziemlich beknackt, ich habe
daraufhin den Artikel 68-452-62 bestellt auch auf die Gefahr hin, dass
er eine andere Schaltung enthält. Daher habe ich mich bisher auch noch
nicht bei euch gemeldet. Da Stephan jetzt aber bestätigt hat, dass
dieser Artikel von der Schaltung her identisch ist, sollte es kein
Problem sein. Sollte dennoch jemand von den Interessenten, die mich
angeschrieben haben, diesen Artikel nicht wünschen, so teilt mir es
bitte mit. Vielen Dank! Ansonsten geht jetzt alles seinen Weg.
MfG
Thorsten
Habe ebenfalls das Datenkabel bei ELV erstanden. Vielen Dank für den Tip. 2 Problemchen habe ich allerdings noch: 1. kann ich von uC -> PC Daten übertragen, umgekehrt kommt allerdings bisher nichts an. 2. finde ich auf der "Handy-Seite" kein Kabel, welches die 5V führt (Threadersteller hat oben von 100mA bzw 500mA Stromaufnahme gesprochen). Muss ich die 5V selbst von der USB Seite holen? Weshalb sind rot/gelb (Handyseite) beide am gleichen Pad angelötet? Gruß Fabian
Um den Thread nochmal hoch zu holen: Mit einem Max 232 funktioniert das Empfangen einwandfrei, mit dem USB Datenkabel wird der Usart-Empfangsinterrupt einfach nicht ausgelöst : ( Hat keiner, der ein solches Kabel besitzt, Erfahrungswerte sammeln können? Gruß Fabian
@Fabian Bei mir läuft es genau anders herum - über den Max232 kommt vom uC nur Kauderwelsch, ohne klappt es. Stehe selbst noch am Anfang, hab uart-mäßig bisher auch noch nichts gemacht - ist also Neuland. Es dauert sicherlich noch ein paar Tage, bis sich die Mehrheit damit beschäftigt, da die meisten Bestellungen noch auf dem Weg sind (Vermututng). Viele Grüße Stephan
Hallo Stephan, Danke für deine Antwort. Werde heute Abend noch ein bisschen herumprobieren. Leider habe ich gerade kein Oszi, d.h. bin etwas blind unterwegs. Wenn ich von PC->uC mit dem PL-2303 senden kann, werde ich meinen aktuellen Fehler hier posten. Übrigens klappt bei mir das Senden von uC->PC, nur vom PC->uC klappts nur mit richtigem ComPort+Max232 und nicht mit dem PL2303.. Gruß Fabian
hallo, hat jemand auch datenkabel für die serielle schnittstelle(rs232) bestellt, die es ebenfalls für 1 EUR gibt/gab? und wäre bereit welche abzugeben? vielen dank philipp
Nur ne kurze Info, heute Morgen kam ein sehr großes Paket von ELV mit den Datenkabeln. Ich komme leider erst heute späten Nachmittag dazu, mich damit zu beschäftigen. Ich werden dann jedem persönlich eine Mail schreiben. Thorsten
Falls du noch welche übrig hast wär ich auch interessiert. Hias
@Hias
Max. zwei Stück kann ich dir geben. Sollte jemand der sechs
Interessenten kein Interesse mehr haben, evtl. auch mehr. Schick mir
einfach ne Mail (tmz73@tiscali.de).
> Hab auch ein Paket bekommen... allerdings nicht von ELV.
??
MfG
Thorsten
P.S.: Mail an die anderen ist schon raus, habe doch eher Zeit :)
Erst mal vielen Dank an Thorsten, das ganze ging schön schnell. Ich hab die dinger jetzt erst mal auf ihre geschwindigkeit überprüft. Mit folgenden geschwindigkeiten konnte ich den Virtuellen Seriellen Port ohne fehler öffnen: 75 150 300 600 1200 2400 4800 9600 19200 38400 57600 115200 115200-unendlich d.h. ab 115200 konnte ich eine beliebige Baudrate eingeben, z.b. 653025 und es geht trotzdem. Ich hab aus zeigtründen jetzt nur bis 5MBaud testen lassen, aber bis dahin öffnet er ohne probleme. Ob er jedoch auch wirklich bei diesen hohen raten funktioniert wage ich zu bezweifeln. Hauke Radtki
Und auch zwei Erfahrungen von mir. Zum einen sollte man den oben erwähnten Widerstand in der RXD-Leitung überbrücken, sonst läuft beim Anschluß an einen AVR absolut nichts. Das zweite ist, dass sich das Modul nach längerer Zeit ohne Datentransfer zur Hälfte schlafen legt. Übertragung vom PC zum angeschlossenen Gerät funktioniert, aber in umgekehrter Richtung kommt nichts mehr beim PC an. Einzige Lösung, Modul vom USB trennen und neu anstecken.
Hallo, @Thorsten: So Aussagen sollte man nicht verallgemeinern. Ist wohl abhängig vom OS. > Zum einen sollte man den oben erwähnten Widerstand in der RXD-Leitung > überbrücken, sonst läuft beim Anschluß an einen AVR absolut nichts. Stimmt nicht. > Das zweite ist, dass sich das Modul nach längerer Zeit ohne > Datentransfer zur Hälfte schlafen legt. Übertragung vom PC zum > angeschlossenen Gerät funktioniert, aber in umgekehrter Richtung kommt > nichts mehr beim PC an. Einzige Lösung, Modul vom USB trennen und neu > anstecken. Stimmt auch nicht. Vermutlich abhängig vom USB-Treiber. im Gerätemanager "Gerät abschalten um Energie zu sparen" deaktiviert? Getestet unter Linux Linux version 2.6.18-gentoo-r2 (root@SoulStorm) gcc version 4.1.1 (Gentoo 4.1.1) #1 Wed Nov 15 10:57:30 CET 2006
Hallo zusammen! Hab grad das Datenblatt überflogen: Anscheinend kann man das "Schlafenlegen" auch deaktivieren, sowie viele andere Sachen die alle im Eprom gespeichert sind. Hias
> So Aussagen sollte man nicht verallgemeinern.
Habe ich ja auch nicht, es sind meine Erfahrungen.
Ich hab das ding jetzt mal ausprobiert: Prinzipiell funktioniert es ..., nur bekomme ich immer einen STOP fehler, sobald ich den virtuellen com-port wieder schließen will. (DRIVER IRQL NOT LESS OR EQUAL oder so) Das scheint aber auch nur aufzutreten, wenn ich während dem schließen daten empfange, oder vorher empfangen habe, das hab ich noch nich so genau getestet. Auf der Platine sind ja die ganzen RI, DTS usw leitungen einfach offen, deswegen floaten die schön, könnte es daran liegen? ich werde auf jeden fall mal Pull-Downs dranhängen.
@Haucke Oh, das würde mich auch interessieren, denn diesen STOP-Fehler kenne ich auch (siehe oben) und ich dachte bisher, dass es möglicherweise an meiner HW bzw. BS liegt. Aber da ich für die dringenden Sachen Module mit dem CP2102 hatte, habe ich da noch nicht weiter herumgestochert. Also sag bitte hier Bescheid, wenn Du eine Lösung oder neue Erkenntnisse dazu hast. Jörg
Also bei mir tritt der STOP fehler nur dann auf, wenn der µC noch daten sendet, während man die Schnittstelle schließst. Ich denke da hat wer bei der programmierung geschlampt. An den steuerleitungen liegts auf jeden fall nciht, die hab ich auf 5V gezogen aber es hat nix gebracht.
Bei mir tritt der STOP-Fehler definitiv nicht auf (WinXP SP2, neuster Prolific-Treiber). Allerdings habe ich festgestellt, dass das Modul extrem empfindlich ist. Einschalten meiner Schreibtischlampe reicht schon, und der PL2303 stürzt ab. Ich krieg ihn dann nicht mehr aus der Systemsteuerung raus und muß den Rechner neu starten, damit der COM-Port wieder verfügbar ist.
Ja ich hatte den treiber von der Diskette installiert, der ist wohl nich ganz so perfekt ;) Mit dem neusten Treiber von deren Page gehts. Nur wenigstens vom Produkt aus hätten sie den verlinken können.
So, heute Morgen ging die letzte Sendung raus und ich bedanke mich an dieser Stelle einfach mal für die problemlose Abwicklung. Thorsten
Ich hätte noch 2 USB adapter abzugeben. Versand aus Österreich. Bitte kontaktiert mich unter pcs (at) gmx (dot) at Philipp
@Torsten Auch ich bedanke mich bei dir für deine schnelle Lieferung :) Hias
@Thorsten: Vielen Dank! Ich habe heute die 2 Teile bekommen, echt super! Bald werde ich die auch ausprobieren.
Hat jemand schon was gegen das häufige abstürzen gefunden? Der wandler stürtzt relativ häufig ab. Sonst gehts super. Kann mir noch wer sagen, wozu die Diode zwischen RX und TX da sein soll?
nochmal Danke @ Thorsten: Eins von den schönen Gehäusen ist schon verbaut. Für den Adapter muss ich mir noch was einfallen lassen :-)
@Alle: Hat jemand schon versucht, die Adapter mit Hilfe eines EEPROM zu konfigurieren? PS. Auf meinem ist kein EPROM vorhanden...
ich weiß, es ist schon etwas her...aber ich wollte grade das erste Mal sinvoll was mit dem Teil machen...und stelle nun fest, dass auch bei mir die Richtung PC->µC nicht funktioniert. Es muss an der Diode von RXD nach TXD liegen ... TXD erreicht immer nur knapp 1V weniger als RXD also normalerweise nur 4V ... als low natürlich nicht zu gebrauchen. Sobald ich RXD vom µC abziehe, der RXD ja auf 5V Treibt...geht die Übertragung...was soll diese Diode eigentlich? Gruß, Nikias
Also ich hab jetzt einfach die Diode rausgelötet - und es geht ... versteh den Sinn diser Schaltung aber überhaupt nicht!
