Hiho!

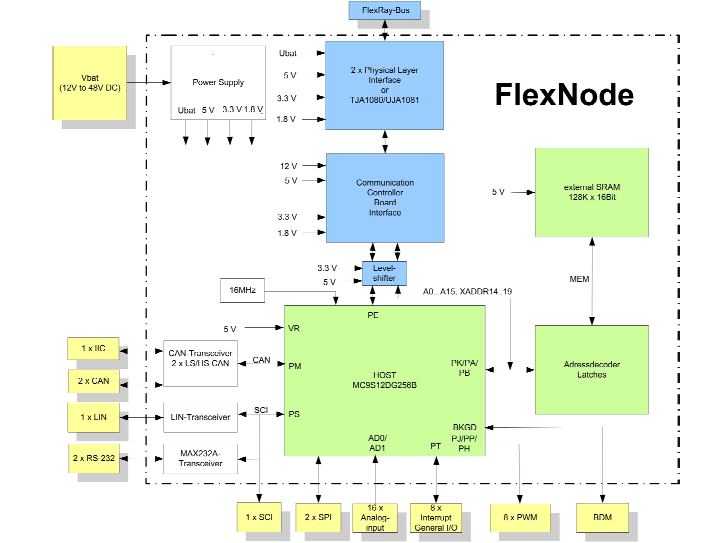

Ich will gerne Blockpläne erstellen, etwa in der Optik wie im Anhang
gezeichnet.

OK, man kann alles sogar auf MS-Paint machen..aber der Aufwand...

Wer kennt ein Progrämmchen speziell dafür?
(bitte kein Visio)

Autor: Daniel M. (usul27)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wieso kein Visio? Ältere Versionen bekommt man oft SEHR günstig.

Autor: guest_CH (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Suche nach SMARTDRAW !

Autor: Rooney Bob (rooney)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
So etwas kannst du auch ganz einfach mit PowerPoint machen. Objekte des
Blockdiagrams gruppieren, als *.PNG speichern und schon kannst du es in
Word oder in einem Grafikprogramm verwenden.

Autor: Tom (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
ich würde xfig vorschlagen, obwohl da jedes Vektorgrafikprogramm mehr
oder weniger geeignet sein sollte.

Autor: Thorsten (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Grundsaetzlich koennte man das auch mit Graphviz machen.
Vielleicht fuer einen Wind**f-Klicki-Bunti-Nutzer ein wenig
gewoehnungsbeduerftig und eher fuer Graphen im Sinne von Graphentheorie
geeignet ... :-O

Aber ich hab mir damit automatisch Blockdiagramme aus disassemblierten
Code erzeugen lassen (re-engineering, disassembler hab ich aber selbst
schreiben muessen)

http://www.graphviz.org/

http://www.graphviz.org/Gallery/directed/cluster.html

Just my 2 pence
