Forum: Mikrocontroller und Digitale Elektronik Mal wieder Logic Analyzer


Autor: Alber (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo

Kennt jamand ein einfach nachzubauenes und brauchbares Logic Analyzer
Projekt? Vom Prinzip benötige ich nur 4 Kanäle Abtastfrequence bis
40 Khz/Kanal.Ich schätze das solte man mit einen AVR hinbekommen. Gibt
es vielleicht fertige Software (Win/Linux) mit offener Schnittstelle in
der man eigene Projekte einbinden kann?

Ich habe die Suchfunktion zwar schon bemüht aber Irgendwie den Überblick
verloren zwischen den nicht fertigen oder zu aufwändigen Projekten.

Gruß
Alber

Autor: Uwe Bonnes (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Bei so geringer Datenrate koennte man auch die Daten am parallen Port
sampeln, oder mit dem FT245 oder dem FT2232 im FT245 Modus.

Autor: Alber (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo

Sowas in der Art dachte ich mir auch, vom Prinzip will ich nur einen
Drucksensor(MS5535) auswerten der per 3-wire Interface angesprochen
wird. Da lohnt es sich nicht so viel Aufwand oder Kosten in einen
Analyzer zu installieren.
Gibt es da vielleicht schon fertige Projekte, die man "aus der
Bastelkiste" mal schnell realisieren kann?

Gruß
Alber

Autor: tom (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert

Autor: Franceso (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Also, hier der Link für eine brauchbare SW.
http://www.xs4all.nl/~jwasys/old/diy2.html

Die 4bit Version funkt bei allen PC´s.
http://www.zdnet.de/downloads/prg/1/0/en10454910-wc.html

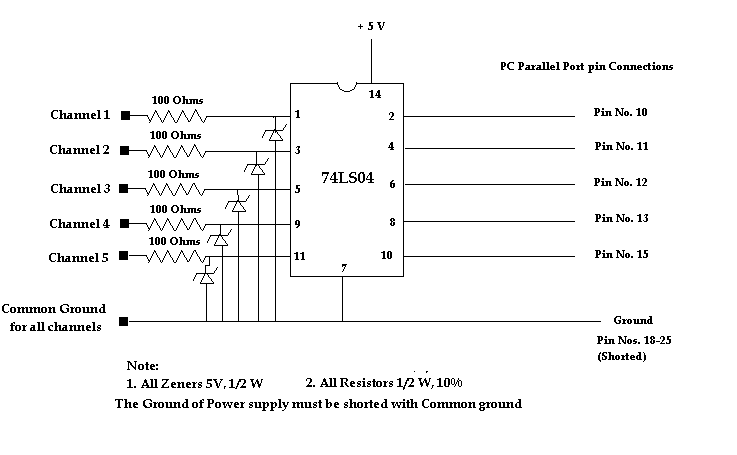

Als Eingangsschaltung bevorzuge ich so eine wie im Anhang dargestellt.

Wenn der Port zwischen ECP/EPP eingestellt werden soll, ECP ist besser.
Hoffe das hilft.
