Hallo,

kennt jemand Pakete für Latex, mit denen man Schaltungen erzeugen kann,
um z.B. in einen Artikel einzufügen.

Danke.

Autor: tex (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Einfach die Schaltung als Postscript exportieren und einbinden, dann
wird auch vernünftig sklaiert.
Notfalls als Bild exportieren und einbinden, dann halt keine vernünftige
Skalierung.

Autor: romanua (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo, danke fuer die Antwort.

Ich suche aber eine Latex Implemetierung, da ich die Schaltung noch mit
Gleichungen neben Komponenten "bestücken" möchte.

Eine Latex Implementierung gibt es. Die habe mal gesehen, kann mich aber
nicht mehr daran erinnern, wo es genau im Netz war.

Google schweigt auch verdächtig.

Danke

Autor: Roland Praml (pram)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
google mal auf englsich (latex circuit), das bricht das Schweigen...

Autor: romanua (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
ftp://ftp.dante.de/tex-archive/graphics/pstricks/contrib/pst-circ/pst-ci
rc-doc.pdf

Autor: romanua (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Danke

Autor: Power (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Das hat jetzt aber hoffentlich nix mit abartigen Neigungen zu tun,
oder???
:D

Autor: Thomas (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Naja, ob es das aber wirklich wert ist? Bis man sich da einmal
eingearbeitet hat, um mal eben nen Schaltplan zu zeichenen...

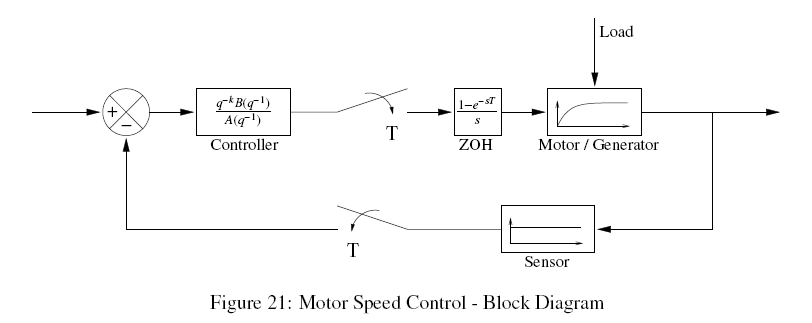

Ich kann dir Xfig empfehlen, damit kann man direkt LaTeX-Code an jeder
beliebigen Stelle der Zeichnung einbinden (für Formeln), und die Exporte
kann man auch noch anderweitig verwenden. Das sieht dann z.B. so aus wie
im Anhang.
