Forum: Mikrocontroller und Digitale Elektronik Prog. um Schaltung zu testen


Autor: Uli (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
hallo,

welche programme (freeware) gibt es, mit denen man einen schaltplan
zeichen kann (wie in Eagle) und sich dann aber auch mit einem Logic
Analyser ein Zeitdiagramm anschauen kann? Das man z.B. das Timing sieht
etc.

Uli

Autor: Uli (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert

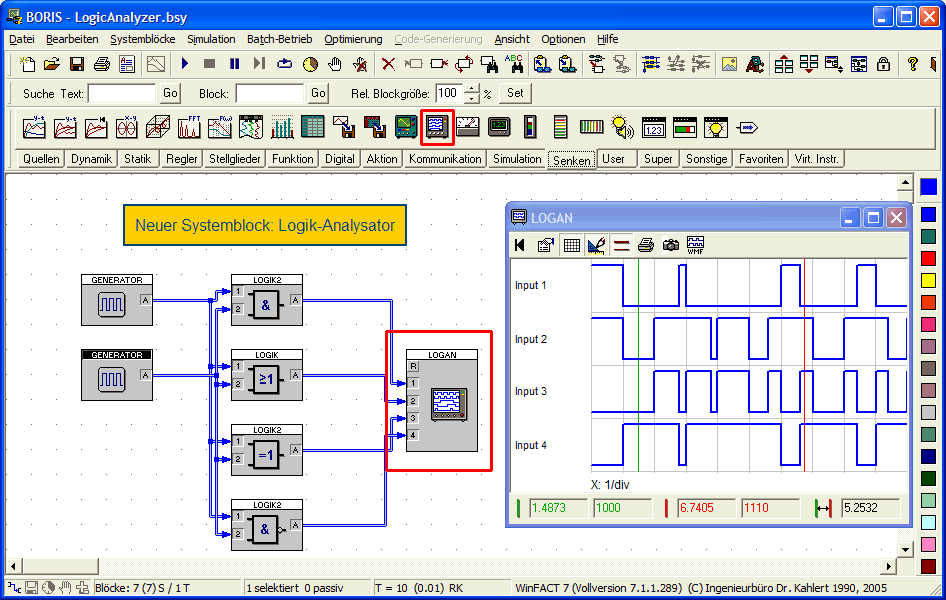

im prinzip sowas wie hier:
http://www.kahlert.com/web/images/tech_wf7LogicAnalyzer.gif

nur dass man zumindestens die möglichkeit hat auch andere Bausteine wie
RAM, µC etc. einbinden zu können.

Autor: Stefan B. (stefan) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
http://www.mikrocontroller.net/articles/Schaltungssimulation

http://www.mikrocontroller.net/articles/Absolute_beginner
"Ein Simulationstool ist nützlich z.B.
Die Electronic Workbench ist in einigen Fachbüchern (s. Franzis Verlag)
als abgespeckte Version mit einem geringeren Umfang an simulierbaren
Bauteilen beigelegt und als Studentenversion günstiger erhältlich.
Sehr viel Zeit und Frust kannst du dir mit dem kostenlosen
Simulationsprogramm SwitcherCAD ersparen. Damit weißt du schon vorher,
ob eine Schaltung NICHT funktionieren wird. Der Umkehrschluß ("Das
funktioniert dann auch in echt") ist leider nicht immer möglich."
