Hi

stecke grad in einer HF - freien Zone fest - zumindest was die Bücher im
Schrank angeht.

Hat mal jemand die Formel für die Breite einer Leiterbahn wenn ich 50
Ohm will bei normalem Platinenmaterial? FR4 1.6mm dick, 35u Kupfer (ok
verzinnt aber das lassen ignorieren wir mal).

Alternativ nehm ich auch gerne die fertige Breitenangabe.


Tobi

Autor: Christoph Kessler (db1uq) (christoph_kessler)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

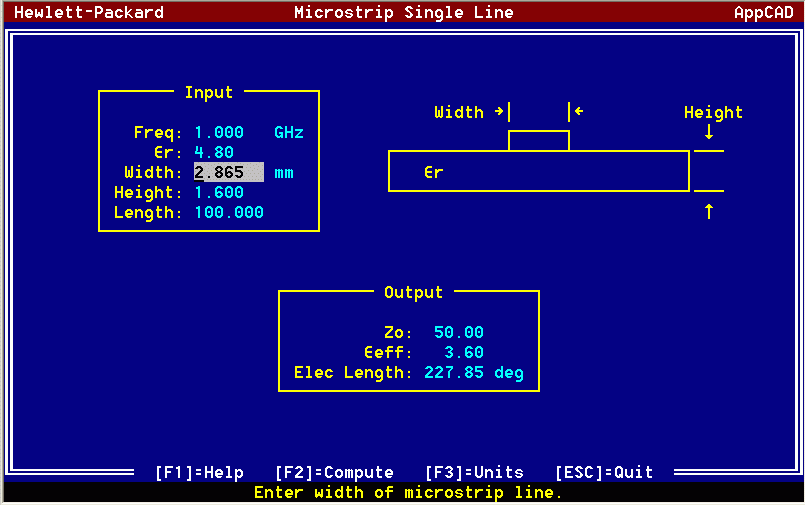

Das alte DOS-Programm HP-Appcad
http://www.hp.woodshot.com/
sagt 2,8 mm, wenn ich ein Epsilon von 4,8 eingebe, was für FR4
üblicherweise genannt wird.

Autor: Oliver (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert

Autor: Christoph Kessler (db1uq) (christoph_kessler)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Danke für den Link, hab ihn hier unter " Artikel Schaltungssimulation "
eingetragen

Autor: nop(); (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Es gibt uebrigens ein neues Windows Appcad. Bei Agilent. Empfehlenswert.
