Ich war mal letzens auf eBay unterwegs. Zufällig flog ich da über ein Angebot von ein paar "Anzeige Elemente". Enthalten waren ein paar 7-Segnent Anzeigen und vor allem einige 5x7 Dot Matrix Anzeigen vom Typ HCMS-2903 denen meine Interesse galt. Da ich die niedlich fand, hab ich bei der Auktion zugeschlagen - für nen 10er kam man da nicht meckern (Portokasse). Als die Ware ankam war ich schon überrascht und der Verkäufer hat mir nen Zettel reingemacht, das er ein paar mehr Anzeigen rein getan hat. Echt Super ! Nun bin ich gerade die Routine für die Anzeigen am schreiben und war gerade bei der Suche nach dem Datenblatt, da seh ich das die Dinger bei Digikey das Stück 21$ kosten ... Da kann ich nicht meckern, bei der Anzahl die er mir dabeigelegt hat. Hab ich mal bei eBay einen sehr netten Verkäufer erwischt und auch mal nen Schnäppchen gemacht. Hat man dort ja leider nur noch sehr selten ...
@Dr. Hase: was ist das denn für ein Display dass es so teuer ist? Muss ja was ganz spezielles sein!
@Deja vu Kam zum Glück aus DE ... ;-) @ Tobias Eigentlich sind die unspektakulär. Weiss auch nicht was da so teuer dran sein soll. Sind für mich ne kleine Spielerei für meine Hobby-Projekte. Wenn ich nachher mal Zeit hab, kann ich mal nen Foto davon reinsetzten.
Oh oh...es soll gibt Richter in Deutschland geben, die hier schon den Tatbestand der Hehlerei erfüllt sehen; also aufpassen :)
Angehängte Dateien:
-
86 KB

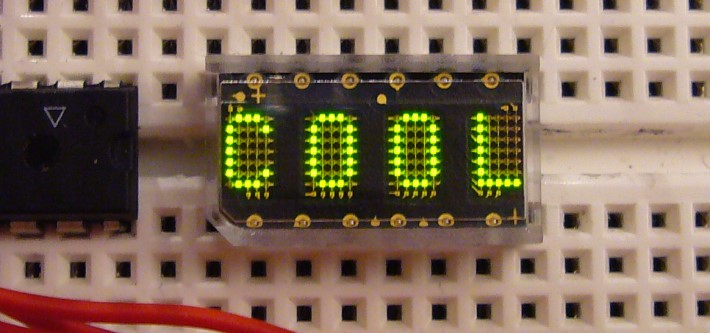

Anbei noch eben ein Foto von den Teilen. Da die Anzeigen die Daten seriell annehmen, kann man die schön aneinanderreihen.
hallo Max, na das sind aber geile Displays! Und erst noch mit seriellem Anschluss. I2C nehme ich an? Oder SPI? Was ist es denn für ein Typ? Solche Displays suche ich schon seit längerem. Aber wenn man die wirklich neu kauft, kosten die weit mehr als 21 Euronen! Ich hab mal sowas bei einem Elektronikkatalog gesehen (Distrelec). Dort kostet ein einzelnes solches Display über 45 Franken (ca. 30€). sieht mir nach einem LED Display aus, oder? Grüsse Tobias
>Was ist es denn für ein Typ? Solche Displays suche ich schon seit >längerem. Die hat mal regelmäßig der Verkäufer "promotion_axel" angeboten, zur Zeit hat er aber nichts. Vielleicht kommt da ja wieder was...
@ Tobias. Die Daten werden in ein 160 Bit Schieberegister geladen. Für die Anzeige werden LEDs benutzt, jedes Zeichen kann in einem 5x7 Feld dargestellt werden. Durch das Schieberegister kann man die Daten sehr schön und einfach mit einer kleinen Schleife ein- sowie ausblenden. Es sind wirklich sehr schöne Anzeigen ! Mein Typ ist der HCMS-2903 und hier gibt es das Datenblatt : http://www.avagotech.com/assets/downloadDocument.do?id=310
Ach ja, dadurch das es auch einen Ausgang gibt der die Daten wieder rausschaufelt, kann man die Display auch wunderschön aneinanderreihen.
nuja - wo liegt jetzt der Vorteil gegenüber nem standardmäßigen Dot-Matrix-LCD? Gut ok, man kann damit eine gewisse Vintage-Optik erzeugen, aber sonst, bei dem Preis? Gruß Dr.Seltsam
- Temperaturbereich - Funktioniert auch im Dunkeln, ohne den ganzen Raum zu beleuchten
- man braucht keine Hintergrundbeleuchtung (bei überwiegendem Einsatz im Halbdunkeln wesentlich stromsparender) - bei direkter Sonnenbestrahlung gibt's keine schwarze Fläche
Ich hab' mir mal das DLO2416 von OSRAM geleistet, ist auch nicht ganz billig und nicht seriell, aber sehr schnell zu beschreiben, leicht anzureihen und wie ein LCD zu behandeln. Gibt's auch als superhell, für Motorrad, Auto, Boot oder sonstige helle Anwendungen prima!
Ja, das ist auch nicht schlecht. Nur - 18 Pins. Ne Menge. Der Vorteil mit dem integrierten Zeichensatz ist auch nicht schlecht. Spart man sich µC-Code. Aber wenn man 8 Zeilen braucht sind meine Anzeigen wieder besser weil man sie aneinanderreihen kann. Jedes hat wohl seine Vor- und Nachteile. Aber Aussehen tun sie beide 1-A ! Selbst meine bessere Hälfte findet sie gut und das soll schon was heißen. (Ist sozusagen die halbe Miete fürs Hobby ;-) )
8 Zeilen? Was willst Du da für ein Monster-Display zusammenlöten? Wieviele hast Du da bei ebay bekommen? Du meintest wohl eher 8 Zeichen. :-) Ansonsten wäre es natürlich mal ein krasses Display, 40x8 mit solchen Dingern aufzubauen... :-)
Ich meinte natürlich 8 Zeichen. Obwohl 8 Zeilen auch kein Problem wären. Aber ich sag jetzt lieber nicht wieviel ich bekommen habe...
Boooah, ich bin ein alter Verräter :-Q http://cgi.ebay.de/Anzeigeelemente-HDSP-TDSG-HCMS-HLMP_W0QQitemZ220131266315QQihZ012QQcategoryZ15441QQssPageNameZWDVWQQrdZ1QQcmdZViewItem
Boah, da hät ich auch zugeschlagen... Hast Du eigentlich nur Grün leuchtende bekommen?
Ja. Ich hätte gerne auch ein paar rote dabei gehabt, aber bei dem Preis hab ich nix zu meckern. Habe vorhin auch mal zwei aneinder geklemmt. Klappt auch sehr gut.
Erinnert mich an die alten VQC10, mit denen ich auch immer mal was aufbauen wollte...
Hallo bin beim googeln auf euren interessanten Beitrag gestossen... Ich suche nämlich Daten für die VQC10 Matrixanzeigen.... Habe noch einige rumliegen aber leider keine Datenblätter mehr... Wer kann mir da helfen ?
>aber leider keine Datenblätter mehr Äh, der zweite Eintrag bei Google.... http://www.jaero.sk/elektro/VQC10.PDF
