Da bilex-lp (http://www.bilex-lp.com) zur Zeit im Urlaub ist, würde ich gerne mal wissen, ob es was vergleichbares (preistechnisch) gibt. Eine kleine Sucheinlage bei Google brauchte unter anderem auch pcb-pool, der hier ja schonmal öfters erwähnt wird. aber die willen mindestens das doppelte an Geld für eine prototyp-platine. Für eine Platine mit folgenden Merkmalen will bilex-lp 27,22€: - Größe: 80x120 mm - Doppelseitig durchkontaktiert - 35µm Leiterbahndicke - 1mm Materialstärke (ist eigentlich egal) - Lötstop doppelseitig, Farbe egal - kein Positionsdruck - Stückzahl: 1 - 3 Arbeitstage (Express) Nachzuvollziehen hier: http://bilex-lp.com/new/user_d/index.php?p=36&l=d Ich danke für eure Antworten im Voraus ;)
Das hier sieht vergleichbar aus : http://cgi.ebay.de/Platinen-Leiterplatten-Service-Platinenservice-Atzen_W0QQitemZ180141852786QQihZ008QQcategoryZ12949QQssPageNameZWDVWQQrdZ1QQcmdZViewItem Überlege grade da aus selben Gründen eine Platine herstellen zu lassen. Gruß Andreas
Andreas Jakob wrote: > Das hier sieht vergleichbar aus : > > http://cgi.ebay.de/Platinen-Leiterplatten-Service-Platinenservice-Atzen_W0QQitemZ180141852786QQihZ008QQcategoryZ12949QQssPageNameZWDVWQQrdZ1QQcmdZViewItem > > Überlege grade da aus selben Gründen eine Platine herstellen zu lassen. > > > Gruß > Andreas KLATSCH Klar, ebay! Super Idee. Dank dir! :-)
Hi Leute, wäre nett, wenn Ihr dann im Anschluß einen kleinen Erfahrungsbericht geben würdet. Gruß Bernd
Was soviel heißt eigentlich gar nicht erst Bilex? Gut zu wissen, ich wollte da eigentlich was kleines machen lassen... Alex
Interessant. Ich habe sicher schon 5mal was bei Bilex bestellt, und das ging immer zügig, schnell und die Platinen haben für Hobbybasteleien eine ausreichend gute Qualität. Und das ganze wohl zu einem TOP Preis. Ich werde dort sicher noch öfters bestellen. Vielleicht reden die ja dort auch von einem anderen Bilex? ;) PS: ICH habe keine bulgarische IP...
moin moin, es gibt aber einen großen Unterschied...Bilex liefert vergoldete Platinen. ..und gönnt Hristo auch mal Urlaub. Mit Gruß Pieter
Moin Moin, in http://www.mikrocontroller.net/articles/Diskussion:Platinenhersteller steht: > Diese Fehlversuche mit Bilex haben unserer Firma 4 Wochen > Zeitverzug gekostet... Wer bei Bilex zu diesen Preisen bestellt, glaubt wirklich Endkunden-Quali zu bekommen ? Schon sehr merkwürdig sage ich mal. Ich habe dort zum ersten mal bestellt und bin sehr zu frieden, siehe Beitrag "Re: Billiger Platinenservice: Erfahrungen?" Also für SoHo Bastler reicht das immer und besser bekomme ich das im Keller auch nicht hin. Außerdem ist der Faktor Zeit wegen Hobby nicht wichtig, habe auch 17AT's gewartet, was mich nicht stört. Ach ja, nur die Lötpads werden vergoldet, nicht die ganze Platine. Viel Erfolg. mfg Oliver
Hat vieleicht jemand was zur Frage beizutragen? Ich hätte auch gerne günstig, während die bulgarischen Mäxe Urlaub machen (nix besonders: Europa-Platine durchkontaktiert + Lötstopp + Druck). Ich habe ein paar der laut http://www.mikrocontroller.net/articles/Platinenhersteller günstigen Firmen - angeschrieben. Irgendwas stimmt aber mit dem Wiki nicht. Fast alle Preisangaben sind irreführend (weil ohne Angabe bezüglich der MWSt) oder die Preisniveaus sind falsch beschrieben. Beispiel: Elischer Leiterplatten soll "sehr gute Preise" haben. Mir hat man ein Angebt für 1 Euro-Platine = 174,70 EUR gemacht. Zzgl. USt. Ja, ist denn schon Weihnachten? Fischer Leiterplatten liefert angeblich "eine Euro-Platine für 39 EUR" mit "Bestückungsdruck einseitig". Stimmt leider nicht: In der Realität fehlt der Druck und der Preis ist vor Steuern. Wird dieses Wiki von den Herstellern mitgeschrieben?
>Was soviel heißt eigentlich gar nicht erst Bilex? Ich schicke mein Layout hin, schreibe was und wieviel ich haben will, und lasse mir ein Angebot zusckicken. Wenn das preislich stimmt, bezahle ich und fertig. Bisher hat alles sehr gut geklappt und das bei dem günstigen Preis die Qualität nicht unbedingt der von anderen Herstellern entspricht, ist eigentlich selbstverständlich. Wenn ich sowas* wie in der Diskussion lese, kann ich nur lachen. Ich lassen keine Leiterplatten, die dem Kunden gezeigt werden sollen, bei einem womöglich völlig unbekannten Hersteller fertigen. *) Diese Fehlversuche mit Bilex haben unserer Firma 4 Wochen Zeitverzug gekostet, da die gefertigten Leiterplatten nicht als Vorzeigeobjekt beim Kunden brauchbar waren. (http://www.mikrocontroller.net/articles/Diskussion:Platinenhersteller)
> als irgendwo 2,50 für minderwertige Qualität zu sparen
Wenn es um Mini-Beträge gehen würde, dann müsste man nicht nachdenken.
Aber anscheinend unterbieten die billigen Bulgaren die anderen
Hersteller um mindestens 50 EUR bei durchkontaktierten/bedruckten
Europa-Platinen-Prototypen?
> Für mich wäre das allenfalls Amateurstandard (Abstand 10mil. 6mil ist
mittlerweile Standard)
Wer's braucht. Ich würde lieber die 6mil-Maschinen nicht mitfinanzieren.
Hat die Leiterbahnbreite etwas mit Amateur und Profi zu tun? Profi =
f(minimale Leiterbahnbreite) wird es vermutlich nicht sein: Ich sehe
eher bei Anfängern wie mir die super-feinen Leiterbahnen, obwohl man
locker mit 10, 15, 20 mil routen könnte und wahrscheinlich sollte. Bei
ICs im PDIP-Gehäuse, bedrahteten Bauelementen und Europa-Platinen (der
"Standard-Platine" hier?) ist das, was die Bulgaren anbieten, also 10
mil, doch sehr passend.
>Wer's braucht.
Es brauchen alle die, die über dem Niveau von ATmega8 in PDIP
hinausgehen wollen und das sind wohl die meißten hier im Forum.
> Es brauchen alle die, die über dem Niveau von ATmega8 in PDIP
hinausgehen wollen
Wieso? Bis ATMega16, 32 und 644 (die Brot- und Butter-Teile hier?) und
SMD-Bausteinen der BF 01206 und 0805 sehe ich keinen Grund, mit 6 mil zu
routen. Meine voll gepackte ATMega644-Platine ist mit 15/35 mil geroutet
und ich habe nicht das Gefühl, dass 6 mil besser gewesen wäre (siehe

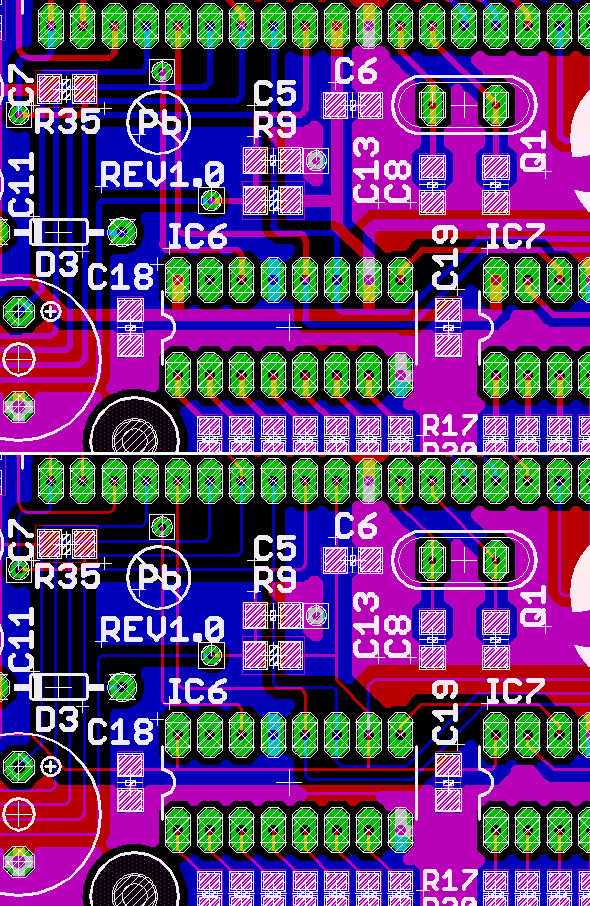

Anhang, oben 15/35 mil, unten 6 mil).
Angehängte Dateien:
-
45 KB
Vieleicht klappt es irgendwann mal mit dem Anhängen im ersten Versuch.
LOL ja das untere Layout ist natürlich ziemlich sinnfrei denn konsequent alles in 6 mil zu routen ist Quatsch. Ich meinte natürlich, dass auch irgendwann mal SMD-Bauteile mit 0,5 mm oder 0,65 mm Pinabstand anfallen naja und da mit 15 mil drangehen ist natürlich nicht der Bringer. Es gibt halt mehr als nur AVRs, Cs und Rs in SMD.
Uh? Ich verwende ICs im TQFP-Gehäuse, passive Bauteile in Bauform 0603 oder 0402 und route trotzdem mit 10mil. Auf Leiterbahnen zwischen den Pins von solchen SMD-Bauteilen kann ich gut verzichten. Die Platinen wurden bisher trotzdem noch immer genügend klein. Man muss ja nicht feine Leiterbahnen verwenden, nur damit man solche auf der Platine hat.
Leute, bleibt mal realistisch. Gerade Steven Wentzel... Keiner ist "gegen den Fortschritt". So ein Schwachsinn daraus sowas zu schließen. Der Satz mit dem "6mil Maschine mitfinanzieren" war sicher nicht ganz wörtlich gemeint. Der war (vermute ich) eher so gemeint, dass er nicht einsieht, den Preis zu bezahlen, obwohl er überhaupt keine 6mil Leiterbahnen legt. Sondern nur 10mil oder 12mil oder sogar noch gröber. Und da kommt man bei Herstellern, die ihre Grenze etwas höher setzen meistens billiger weg. Dass jetzt manche ankommen und über die Qualität lamentieren, war ja quasi klar. Neiiin natürlich ist die Qualität nicht gut genug für eure Firma - mag sein. Immerhin bestimmt die Firma die benötigte Qualität. Bei den meisten jedoch hier (einschließlich mir), die bei bilex-lp bestellen (wollen) spielt es überhaupt gar keine Rolle, wie die Platine aussieht (Okay, ein bisschen schon ;)). Eine Firma? Hab ich nicht. Ich mache das für den Hausgebrauch und die Qualität ist dem Preis absolut angemessen. Wie schon eingangs von mir, aber auch von anderen hier erwähnt, kostet eine Platine gleicher Größe mit den gleichen "Features" fast 2-4 mal soviel bei "professionellen" Firmen. Das ist für eine einfache Prototyp Platine für etwas, was wohlmöglich NIE in die Serienfertigung geht absolut unangemessen. Hier tut's die "billige" Platine auch - Denn elektrisch macht es in der Regel (zumindest beim Heimnutzer) keinen Unterschied, wie teuer die Platine war. Und mal Hand aufs Herz, aber 10mil sind schon verdammt dünn und reichen LOCKER für 1,27mm Pitch. Dadrunter wird's mit nem normalen Lötkolben eh ziemlich schwierig (außer mit Lötpaste etc). Ich habe damit bisher alle meine Platinen ausreichend klein routen können. Als Beispiel hänge ich auch mal die Platine einer Motorsteuerung an (4*IRF7389 als H-Brücke, ohne FET-Treiber. Das ganze gesteuert von einem Tiny24. Und bemerkenswerterweise ist dort sogar noch eine ISP-Schnittstelle drauf.) Achja abschließend möchte ich noch sagen, dass ich weiterhin bei bilex-lp bestellen werde. Mit den ~14AT Lieferzeiten im Bummel-vertrag kann ich mich lockerst abfinden. Die Qualität ist absolut in Ordnung für mich. Das rechtfertigt den Preis allemal.
Angehängte Dateien:
Mein Propeller-Board habe ich auf Bilex ausgelegt, mit einem gigantischen Via, ordentlich Restring; extrabreite Leiterbahnen :-) . Ansonsten stimmt das tatsächlich, im professionellen Bereich geht's 'runter bis auf 90µm (2,2mil). Gibt aber ziemlich viel Ausschuss. Am liebsten nehme ich 130µm (3,3mil). Stephan.
hackklotz wrote:
> Krasses Layout! Wie lange hast du da drangesessen?
Naja, sieht stark nach Auto-router aus ;) Er hat bestimmt nicht so lange
dran gesessen, als hätte er es von Hand gemacht. (Ich mach's in der
Regel)
Hi, Stephan wrote: >... > liebsten nehme ich 130µm (3,3mil). 130 um ergeben bei mir aber 5.1 mil. Rechne ich flacsh? mfg Ulrich
Ulrich, stimmt, hast recht. 90µm sind die 3,3mil. Sorry! Für das Propeller-Board habe ich immer mal sporadisch dran gearbeitet, wie ich eben so Zeit hatte. Ich denke, wenn man jeden Tag 8 Stunden dran arbeitet, braucht man 10 Tage. Ich hatte schon ziemlich viele Bibliotheks-Elemente vorrätig, und auch weite Teile des Schaltplanes. Im Moment stecken 2.800 Minuten drin, sagt mein System. Das wären ca. 6 Arbeitstage. Ich bin aber noch nicht ganz fertig, werde noch 3 oder 4 weitere Tage benötigen. Bilex wird sich freuen :-) . Stephan.
> Keiner ist "gegen den Fortschritt". So ein Schwachsinn daraus sowas zu > schließen. Der Satz mit dem "6mil Maschine mitfinanzieren" war sicher > nicht ganz wörtlich gemeint. Der war (vermute ich) eher so gemeint, dass > er nicht einsieht, den Preis zu bezahlen, obwohl er überhaupt keine 6mil Dann muss wohl ein Sprachproblem vorliegen. > Leiterbahnen legt. Sondern nur 10mil oder 12mil oder sogar noch gröber. > Und da kommt man bei Herstellern, die ihre Grenze etwas höher setzen > meistens billiger weg. Sicherlich. Dagegen hat ja auch keiner was. Es ging einzig um die pauschale, für alle sprechende Aussage "Wer's braucht." Das klingt nämlich wie so oft "Ich kann es mir nicht leisten, also ist es Mist und es braucht eh keiner." > Bei den meisten jedoch hier (einschließlich mir), die bei bilex-lp > bestellen (wollen) spielt es überhaupt gar keine Rolle, wie die Platine > aussieht (Okay, ein bisschen schon ;)). Eine Firma? Hab ich nicht. Hat ja auch keiner was dagegen gesagt. Es ging, wie oben erwähnt, um die pauschale Aussage, dass (in erweiterter Form) niemand weniger als 10mil braucht. Und deswegen die Unterscheidung, dass es im Amateursektor auch ausreicht, im professionellen Umfeld aber oftmals nicht. > "Features" fast 2-4 mal soviel bei "professionellen" Firmen. Das ist für > eine einfache Prototyp Platine für etwas, was wohlmöglich NIE in die > Serienfertigung geht absolut unangemessen. Was ist das für ein Widerspruch? Entweder, es ist ein Prototyp, dann geht der in die Serie oder es ist ein Einzelstück. Und Prototypen sollten generell dort gemacht werden, wo man auch die Serie fertigen lässt. > Hier tut's die "billige" Platine auch - Denn elektrisch macht es in der > Regel (zumindest beim Heimnutzer) keinen Unterschied, wie teuer die > Platine war. Auf Qualität sollte man schon achten. Ausgefranste Ränder sollten auch bei 10mil nicht sein. > Und mal Hand aufs Herz, aber 10mil sind schon verdammt dünn und reichen > LOCKER für 1,27mm Pitch. Dadrunter wird's mit nem normalen Lötkolben > eh ziemlich schwierig (außer mit Lötpaste etc). Ich habe damit bisher > alle meine Platinen ausreichend klein routen können. Wer lötet denn unter 10mil? So kleine Pads gibt es gar nicht. Es geht um Leiterbahnbreiten, nicht um Padbreiten. Und wenn du auf mein Bild schaust, siehst du rechts über dem MSP Leitungen rausgehen. 10mil wären da unmöglich. Deshalb 6mil. Würde ich auf der Platine auf 10mil umsteigen, würde ich mir massive EMV-Probleme ins Haus holen. Mit 6mil wird extrem wenig unten geroutet. > Als Beispiel hänge ich auch mal die Platine einer Motorsteuerung an > (4*IRF7389 als H-Brücke, ohne FET-Treiber. Das ganze gesteuert von einem > Tiny24. Und bemerkenswerterweise ist dort sogar noch eine > ISP-Schnittstelle drauf.) Ja und? Das ist doch Lochrastertechnik. > Achja abschließend möchte ich noch sagen, dass ich weiterhin bei > bilex-lp bestellen werde. Mit den ~14AT Lieferzeiten im Bummel-vertrag > kann ich mich lockerst abfinden. Die Qualität ist absolut in Ordnung für > mich. Dagegen hat doch keiner was. Werde doch glücklich mit deinen 10mil und Bilex-LP. Es kommt doch auf die Anwendung drauf an. Und es gibt genügend Menschen (mich eingeschlossen) im professionellen Sektor, denen 10mil zu grob sind. da fehlte in diesem Thread die Akzeptanz.
@ Steven Wetzel (steven) >geht der in die Serie oder es ist ein Einzelstück. Und Prototypen >sollten generell dort gemacht werden, wo man auch die Serie fertigen >lässt. Käse. Das machen gar nicht alle Hersteller mit. Prototypen sind Prototypen sind Prototypen. Die lässt man dort machen wo es schnell geht, die Technologie beherrscht wird und das zu einem brauchbaren Preis (NICHT der billigstes!). Danach kommt sowieso bei den meisten Produkten eine Vorserie, manchmal auch zwei, um den Hersteller zu testen, alles einzufahren incl. Logistik, Test etc. >> Und mal Hand aufs Herz, aber 10mil sind schon verdammt dünn und reichen >> LOCKER für 1,27mm Pitch. Dadrunter wird's mit nem normalen Lötkolben >> eh ziemlich schwierig (außer mit Lötpaste etc). Ich habe damit bisher Naja, man staut immer wieder, wie leicht sich auch 0,5mm Pitch löten lässt. Alles ein Frage des Kow How. Und bissel Geduld und ne ruhige Hand. MfG Falk
Steven Wetzel wrote: >> Leiterbahnen legt. Sondern nur 10mil oder 12mil oder sogar noch gröber. >> Und da kommt man bei Herstellern, die ihre Grenze etwas höher setzen >> meistens billiger weg. > > Sicherlich. Dagegen hat ja auch keiner was. Es ging einzig um die > pauschale, für alle sprechende Aussage "Wer's braucht." Das klingt > nämlich wie so oft "Ich kann es mir nicht leisten, also ist es Mist und > es braucht eh keiner." Okay, gut dass ICH das nicht gesagt habe ;) >> "Features" fast 2-4 mal soviel bei "professionellen" Firmen. Das ist für >> eine einfache Prototyp Platine für etwas, was wohlmöglich NIE in die >> Serienfertigung geht absolut unangemessen. > > Was ist das für ein Widerspruch? Entweder, es ist ein Prototyp, dann > geht der in die Serie oder es ist ein Einzelstück. Und Prototypen > sollten generell dort gemacht werden, wo man auch die Serie fertigen > lässt. Jaja, dann ersetze in meinem Text Prototyp durch Einzelstück. (Heißt Prototyp automatisch, dass es in Serie gehen muss?) >> Hier tut's die "billige" Platine auch - Denn elektrisch macht es in der >> Regel (zumindest beim Heimnutzer) keinen Unterschied, wie teuer die >> Platine war. > > Auf Qualität sollte man schon achten. Ausgefranste Ränder sollten auch > bei 10mil nicht sein. Jou, klar. Da geb ich dir Recht. Aber selbst das hatten meine Bilex-Platinen nie. Ich möchte an dieser Stelle auch sagen, dass ich nicht weiß, wie eine bessere Platine aussieht. Also besser als die, die ich immer von Bilex bekomme. Die Leiterbahnen sind sauber an den Rändern. Naja aber es gibt ja Leute mit mehr Erfahrung. Und wenn die sagen, dass die Qualität noch besser geht - von mir aus. >> Und mal Hand aufs Herz, aber 10mil sind schon verdammt dünn und reichen >> LOCKER für 1,27mm Pitch. Dadrunter wird's mit nem normalen Lötkolben >> eh ziemlich schwierig (außer mit Lötpaste etc). Ich habe damit bisher >> alle meine Platinen ausreichend klein routen können. > > Wer lötet denn unter 10mil? So kleine Pads gibt es gar nicht. Es geht um > Leiterbahnbreiten, nicht um Padbreiten. Und wenn du auf mein Bild > schaust, siehst du rechts über dem MSP Leitungen rausgehen. 10mil wären > da unmöglich. Deshalb 6mil. Würde ich auf der Platine auf 10mil > umsteigen, würde ich mir massive EMV-Probleme ins Haus holen. Mit 6mil > wird extrem wenig unten geroutet. Es ist mir klar, dass es um Leiterbahnbreiten geht. Allerdings war es in der Regel bei mir so, dass wenn man ich in den gröberen Gefilden unterwegs bin (a la 1,27mm) garnicht erst auf die Idee kommen würde richtig kleine Leiterbahnen zu legen. Immerhin habe ich indirekt ja nichts von den dünnen Leiterbahnen, außer dass ich notfalls 2 Stück nebeneinander zwischen IC-Pins herführen könnte. Das ist es mir aber nicht wert für den Aufpreis - Meine Layouts sind in der Regel so einfach, dass ich das einfach nicht brauche. >> Als Beispiel hänge ich auch mal die Platine einer Motorsteuerung an >> (4*IRF7389 als H-Brücke, ohne FET-Treiber. Das ganze gesteuert von einem >> Tiny24. Und bemerkenswerterweise ist dort sogar noch eine >> ISP-Schnittstelle drauf.) > > Ja und? Das ist doch Lochrastertechnik. Was meinst du damit? Von der Größenordnung her, oder wie? >> Achja abschließend möchte ich noch sagen, dass ich weiterhin bei >> bilex-lp bestellen werde. Mit den ~14AT Lieferzeiten im Bummel-vertrag >> kann ich mich lockerst abfinden. Die Qualität ist absolut in Ordnung für >> mich. > > Dagegen hat doch keiner was. Werde doch glücklich mit deinen 10mil und > Bilex-LP. Es kommt doch auf die Anwendung drauf an. Und es gibt genügend > Menschen (mich eingeschlossen) im professionellen Sektor, denen 10mil zu > grob sind. da fehlte in diesem Thread die Akzeptanz. Gut - habe ich ja auch weiter oben schon eingesehen, dass es die gibt. Und meiner und derer Meinung nach ist Bilex auch nichts für diese Zwecke. Für den Hobbybereich aber ausreichend. Der Grund warum mir das so wichtig ist mal gesagt zu haben ist, dass in der Wiki-Diskussion doch gesagt würde, was für eine miese Qualität bilex hat. Das schreckt natürlich einige (und auch die, die gröbste Through-hole Technik löten) ab. Die Qualität reicht nämlich durchaus für kleinere SMD Arbeiten. PS: Vielleicht haben die Mosersäcke da oben ja ein verhunztes Layout an bilex geschickt. Dann braucht ihr euch nicht wundern :P :P ;)
wenn ich das richtig gesehen habe können Bauteile nur bis zum 1.25mm Raster benutzt werden 1mm min Lötbreite 0,25mm min Abstand oder habe ich da einen Denkfehler?
> Bilex scheint leider aber auch kein Interesse daran zu haben, einen > Technologiesprung zu machen. Scheinbar wollen sie immer klein bleiben. > Aber irgendwann geht jeder mal aus dem Hobbybereich raus. Ich glaube nicht das Bilex nur für Hobbybastler Leiterplatten macht. Es gibt genug Kommerzielle Anwendungen für die Leiterplatten von Bilex vollkommen ausreichend sind. Und es gilt nach wie vor der Grundsatz aus der Mechanik: nie so genau wie möglich, immer nur so genau wie nötig. Wenn man in manch Gerät reinschaut, dann merkt man das Bilex seine Berechtigung durchaus hat. Die bedienen eben dieses Marktsegment. Man muß die Kohle für bessere Maschinen erst mal reinholen. Ich vermute das hier genau das Problem liegt. Die Anbieter in Deutschland haben einen relativ hohen Einsatz durch bessere Maschinen. Das bezahlt man auch dann mit, wenn man nur Leiterbahnen mit 0,5mm und Löcher mit 1,2mm hat. Wo soll für Bilex noch ein Preisvorteil zu realisieren sein wenn die auch teuere Maschinen einsetzen? Da frisst doch dann schon das Porto den Preisvorteil auf.
Moin, Was kostet der Versand von Bilex nach Deutschland eigentlich? Ansonsten ist das schon sehr interessant weil die für weißen Lötstopplack, Sonderstärken und vergoldung keinen Aufpreis nehmen. Gruss Alex
Ab 4,- je nach Gewicht... Siehe sonst Preisrechner auf deren HP. mfg Oliver
So, ich hab heute mein Layout zu dem Rbay-Anbieter vom Anfang des Threads geschickt. ( http://led-hobby.de/ ) Bezahlt habe ich 30 Euro inkl. Versand für eine halbe Europakarte. Der erste Kontakt war sehr freundlich. Soll etwa 10 Tage dauern, ich werde dann berichten.
Angehängte Dateien:
-
840 KB
Im Anhang ein Bild meiner ersten Platine, fast preisgleich mit Bilex. Gefertigt bei ThePCBShop. Doppelseitig/Europa kostet dort incl. MWSt 47,44 EUR. Inklusive Ausfräsungen/Innenkonturen, Lötstopplack, Bestückungsdruck und chemisch Silber. Ich fand die Abwicklung sehr empfehlenswert, beispielsweise wurde per UPS geliefert (Transportkosten = "Economy"), die Platine kam fast eine Woche früher an, als angekündigt (in einem schönen Karton) und auf der Webseite konnte man bis dahin den Fortschritt verfolgen. Etwas umständlich ist, dass man Daten im Gerber-Format abgeben muss, aber das hat man schnell kapiert. Folgende Schritte sind in Eagle notwendig, falls es jemanden interessiert: 1. Platinen-Umriss von Layer 20 (Dimensions) auf Layer 46 (Milling) verlegen und Strichbreite auf 1 mil setzen (statt 0). ThePCBShop will den Umriss im Milling-Layer haben. 2. Dort kann man auch andere Innenkonturen zeichnen. Gefräst wird mit 2mm - also 2mm-Linien zeichnen oder Polygone, deren Konturen sich mit so einem Fräser herstellen lassen. Im Preis inbegriffen. 3. CAM-Prozessor starten, gerber274x-CAM-Job laden. Im gerber274x-CAM-Job eine Seite hinzufügen und "Milling" nennen. Auf der Milling-Seite nur den Layer 46 anhaken. 4. Im gerber274x-CAM-Job auf allen Seiten die Option "Spiegeln" abschalten (die ist für Unterseiten-Layer per Default eingeschaltet). 5. Wenn man sich die Platine im Gerber-Viewer anschaut, dann ist es normal, dass die Ecke nicht im Ursprung beginnt, auch wenn sie in Eagle im Ursprung liegt. Das geht auf die Option "Positive Koordinaten" im CAM-Prozessor zurück. 6. Eventuell geänderten gerber274x-CAM-Job speichern (für spätere Verwendung), dann ausführen und die Platinendaten erzeugen lassen. 7. Excelleon-CAM-Job laden und ausführen, um die Bohrdaten zu erzeugen. 8. Die in Schritt 7 erzeugte dri-Datei in einen Texteditor laden und alle Bohrdurchmesser, die zu nicht-durchkontaktieren Löchern gehören, mit NPTH markieren, alle anderen als PTH. Z.B. So: Drills used: Code Size used T01 0.0276inch 11 PTH T02 0.0315inch 84 PTH T03 0.0354inch 225 PTH T04 0.0394inch 11 PTH T05 0.0433inch 11 PTH T06 0.0512inch 36 PTH T07 0.0591inch 15 PTH T08 0.0827inch 2 NPTH T09 0.1299inch 4 NPTH Wenn man Durchmesser hat, die sowohl für PTH als auch für NPTH benutzt werden, dann muss man anders vorgehen und Schritt 7 zweimal ausführen, einmal für die NPTH-Bohrungen (Layer 45/Holes in Eagle) und einmal für die PTH-Bohrungen (Layer 44/Drills in Eagle).
Angehängte Dateien:
-
1,8 MB
Wie versprochen hier ein kurzer Bericht über den bei Ebay offerierenden Platinenhersteller www.led-hobby.de : Sehr freundlicher und persönlicher Kontakt. Auch Abends wurden Mails innerhalb kürzester Zeit beantwortet. Lieferzeit wurde mit ca. 10 Tagen angeben, tatsächlich hat es aber 13 Tage gedauert, wobei mir versichert wurde, dass es zu Verzögerungen kam und die Lieferung früher vorgesehen war. Über Ebay ersteigert, habe ich dür die halbe Europakarte 30 Euro inklusive Versand bezahlt. Die gelieferte Qualität ist gut bis sehr gut, einige Vias sind etwas aus der Mitte, aber noch im akzeptablen Rahmen. Vorgegebene Desig Rules waren : Kleinster Leiterbahnabstand: 0,2mm Kleinste Leiterbahnbreite: 0,2mm Kleinste Bohrung: 0,3mm Also deutlich feiner als Bilex. Ärgerlich : Die Platine hat drei Langlöcher, ich habe darauf extra nochmal hingewiesen und erhielt die Antwort dass metalisierte Langlöcher nicht möglich sind. Ich habe dann noch eine Mail geschrieben, dass die Langlöcher nicht metallisiert sein müssen, Hauptschae gefräst. Leider muss ich jetzt wohl doch die Langlöcher selbst nachfräsen :-( Im grossen ganzen, bin ich doch recht zufrieden. Für grössere / gröbere Platinen würde ich allerdings nach einem preiswertern Anbieter suchen. Bild ist im Anhang.
Sehe ich das richtig das die hier http://www.tom-ic.com noch günstiger als Bilex sind ? Euro 100x160(mehrere Layouts möglich) 2Layer mit Lötstop, Bestückungsdruck und incl. Fräsen für 30€. Jede weitere Identische Platine 15€. Würd ich gern mal austesten nur brauche ich im moment nix, habe auch grade eine Bestellung bei www.led-hobby.de
@Michael Also bei 35€ Versandkosten glaube ich nicht, dass du es günstiger bekommst als bei Bilex. Gruß Manfred
Also wenn ich richtig lese, Bilex kostet (1.6dm x 1dm): Leiterplatte: 1.6dm^2 x 13.10€ = 20.96€ Folien: 1.6dm^2 x 5 x 2€ = 16€ d. h. insg. 37€ dazu kommen noch z.b. 27€ Versandkosten Total ist 64€ Beim Tom-ic ist es 35€ + 35€ Versandkosten Fräsen is auch dabei! Jede weitere Identische Platine kostet 15€! Ist dann günstiger als Bilex. Gibt auch interessanten Komponenten Preise beim Tom-ic. Ich werde es versuchen! Gruss
Hallo, bin ich blind oder findet man auf der HP von Tom-ic nicht mal eine Adresse oder Firmenname. Auch als Privatperson möchte ich gerne wissen mit wem ich es zu tun habe. Gruss Alex
Hallo, also ich kann hiermit eigentlich gut leben. http://www.haka-lp.de/html/zwillingsangebot.html 2x euro zu knapp 50euronen jurgen
> 2x euro zu knapp 50euronen
Nicht schlecht - und mit sehr guter Lieferzeit. Aber leider ohne
Bestückungsdruck.
Hi, ist bei solchen Angeboten mit Lieferzeit eigentlich die Zeit gemeint, bis ich die in der Hand halte(sprich die Post da war ;) ) oder bis sie zum Versand gehen? Gruss, Tobias
Moin Tobias, 10AT heißen Herstellung, Versand war im Schnitt 7AT extra, werde ich ja nächste Woche sehen, da wieder bestellt. (Bilex) mfg Oliver
Hello Mikrocontroller people, Sorry that I can't write to you in german. I'd do too much mistakes. Anyway, thanks very much for your interest in Tom-IC. You're right there is no company related information on the website. For your info, this will change soon but as you're requesting them, let me tell you a bit more on Tom-IC :-) Our Swiss based (french speaking part :-) ) company dotSourcing AG owns the Tom-IC website http://www.tom-ic.com. We're offering many services that are described below. We're having excellent business relationships with high-tech companies as well as many individuals that we're serving successfully since many years. There are 3 services we offer that should interest you: a. 1-32 layers high-quality PCB prototyping and production (starting price is 30€!) http://www.tom-ic.com/shop/index.php?cPath=22 b. We gather your electronic components list for free at your place at a very competitive price compared to traditional distributors. This service is [usually] available if you place a PCB order by us. http://www.tom-ic.com/shop/bom.php c. Considering a minimal surface quantity, we can propose you a very competitive PCB assembly service. Do not hesitate to contact us to detail your specifications. http://www.tom-ic.com/shop/contact_us.php Finally, we have an affiliate program that will very probably interest yourself, your company or your school. For more information, email us at team@tom-ic.com We're looking forward to serving in the future. On behalf of the Tom-IC team I wish you a successful year. Sincerely, J. Curty PS: A final word concerns our sponsoring of robotics club. If yome of you are interested, feel free to contact us through email or our website.
I forgot to mention that WE OFFER ONE FREE COPY OF YOU PCB BOARD (any surface and any number of layers) for any order placed before 29th February 2008. Don't hesitate to spread the words :-) Cheers
Hmm, has anybody done business so far with this tom-ic shop? They still have no address on their web site. They don't mention anything about a free PCB board on their site, either. Seems to be a quite dubious offer so far... So, anybody got any news here? What about their shipping prices? 30€ is very expensive compared to bilex. Does anybody know if there is a cheaper option? Cheers, Peter
> we charge a flat shipping & handling rate of 35€
35 EUR to send a 50g PCB to a European destination? What a rip-off.
Scheint nicht gerade seriös zu sein: Auf der Webseite immer noch kein Impressum oder eine Adresse. Auf Emails wird auch nach 48 Stunden nicht geantwortet. FAZIT: Nicht empfehlenswert. Dann doch lieber die etablierten Anbieter (oder eben Bilex).
Hello there, Thanks for your interest in Tom-IC. We're glad to let you know about our new website. You can have a look at it here: http://www.tom-ic.com/en/ For your PCB quality concerns, you can have a look at a selection of products we did in the last weeks at http://www.tom-ic.com/en/prodservices/pcb/gallery/gallery.html. There are 2 and multi layers examples as well as an ultra thin one. Do not hesitate to contact us through our website. There's no doubt you'll get a fast answer. We're sorry that some of you express uncertainties about our service without testing them :) As a consequence, we're offering you the possibility to test our PCB service with a 1 for 1 free offer till the end of march. Only thing you have to do is to mention "MCU dot NET" in your email request (see our website for the procedure). For the shipping costs issues, we've had bad experiences with standard post shipment. Some customers boards were damaged and in some rare cases didn't even reach the customer. So whom to blame there? For that reason we decided to work only with well known carrier and contracted with 2 of them as described on our website. Finally, Tom-IC is a swiss based company located near Geneva. Don't hesitate to contact us for more details. We'll be more than happy to communicate. J. Curty
> Some customers boards were damaged and in some rare cases
didn't even reach the customer
In my humble opinion it's perfectly possible to send 160x100 PCBs
insured to the full value for less than 15 EUR in Europe, even by
private carriers such as UPS Standard or DHL International Courier. For
example, Eurocircuits Belgium ships by UPS for 12,19 EUR. PCBs will not
be damaged by these services if they are properly packed. Please give
your customers a choice (unless your calculation needs a margin hidden
in the shipment costs ;).
Here are prices I found from EU circuits (WITHOUT TAXES, shipping to germany, 10 days leadtime, 1 copy, EURO format small): PU HT 63.35 € Panel Price Total HT 63.35 € Frais de transport (€) 12.19 € Prix total 75.54 € Tom-IC standard offer -> 30 € flatrate shipping & handling, no hidden margin there -> 35 € which gives you 1 EURO format small for 75 €. http://www.tom-ic.com/shop/index.php?cPath=22 Presently (till end of march 2008) add 0 € and get 1 free copy by mentioning "MCU dot NET" in your email request (see our website for the procedure but basically send us an email :-) ). BTW the 1-for-1 free offer is not limited to 1 copy; if you order N boards of same layout you'll get 2*N in total. Cheers
> http://www.haka-lp.de/html/zwillingsangebot.html
Die fertigen auch für Privatpersonen?
Hast du mal ein Bild von einer dort gefertigten Leiterplatte?
Moin Also ich kann nur sagen, dass bei mir auf Mails schnell geantwortet wurde. Denke mal, dass ich dort bestellen werden. Wenn jemand will, kann er gerne mitbestellen, um Porto zu sparen. Gruss
> Here are prices I found from EU circuits Their PCB prices were not the point. The point was that you are asking for excessive shipment costs - three times above the competition. It's like advertising a 30 EUR DVD and then asking for 35 EUR p&p and making the excuse that otherwise the CD would break in the mail. Not a good strategy for seller reputation. > Here are prices I found from EU circuits You will find that they beat your price if you check their "plot and go" prices: http://be.eurocircuits.com/ecBusinessServices/CommonServices/rPricecalcplot.aspx?login=0&lang=en
>Do not hesitate to contact us through our website. There's no doubt >you'll get a fast answer. That's a joke, isn't it? I'm still waiting for an answer to my questions I asked three weeks ago. And there is still no address given on the web site. Concerning Swiss post: They are very reliable and much, much cheaper than your shipping prices. How comes that your claims do not sound very convincing?
Hello there! Good news for "Dietmar E" :-) We've heard and understood your concerns about shipping costs. And we have got good news for you. We'll officially offer shortly (actually already available from now on but not mentioned on our website yet) standard post shipment at 12 Euro. We'll adapt our website soon but by contacting us by email you can already request this new service. Hope the choice is fair now :-) Tom-IC team
So mal an alle, die Tom-IC nicht vertrauen. Ich bekomme von denen eine muster platine. werde dann pics reinstellen, sobald das ding hier angekommen ist. Ist irgend eine platine, die sie noch haben. Gruss
Also, ich hätte nichts dagegen, einen guten Platinenhersteller hier im eigenen Land (Schweiz) zu finden, aber bei Tom-IC stört mich bisher gewaltig: 1.) Keine Adresse auf der Webseite (sind die wirklich in der Schweiz?) 2.) Keine Telefonnummer 3.) Keine Antworten auf Emails 4.) Informationen auf der Webseite ungenügend Wenn ich das mit Bilex oder Olimex vergleiche, könnte man eher meinen Tom-IC sitzt irgendwo in Taiwan als hier in der Schweiz. Zudem machen sie unseriöse Angebote, die sie nicht einhalten (siehe weiter oben -> kostenloses Startangebot bis Ende Februar). Also, ich werde meine Platine, an der ich die letzten Wochen gearbeitet habe, jetzt bei Olimex fertigen lassen. Dort kostet mich eine 160*100mm doppelseitige Platine mit Lötstoplack und einseitigem Bestückungsdruck 30 EUR plus 5,50EUR Versand in die Schweiz. Zudem kann ich soviele Platinen an die schicken, die irgendwie auf dem PCB Platz finden. Sie schneiden diese dann kostenlos zurecht. Das ist top! Wenn ich meine Platinen habe, kann ich ja mal berichten. Bin selber gespannt. :-) Schöne Grüsse Michael P.S.: Ich hätte auch Tom-IC getestet, aber wenn man da keinen erreichen kann... :-(
Michael: Werde da am freitag bestellen. Kannst gerne mitbestellen, kann dir auch mail adresse und Tel nr geben. Von wo aus der Schweiz bist du? Gruss PS: Bei mir mail kommt innerhalb von 15min ne antwort, hatte schon mit denen telefoniert und so;) super support meiner meinung nach. Wenn du mitbestellst, bekommst du 2lp zum Preis von einer ...
Hallo Numen Wohne in Zürich. Ein Versand in der Schweiz per A-Post (schnelle Post) kostet für Privatversender exakt 1 SFr (ca. 60 Cent). Als Einschreiben kostet es 5 SFr (ca. 3 Euro). Geschäftlich geht es natürlich noch günstiger. Ich habe vor über einem Monat bei denen zweimal eine Anfrage über deren Webseite gemacht. Bisher ist keine Antwort gekommen. Da es auch keine Telefonnummer gibt, kann man auch nicht anrufen. Das kann ich kaum einen Superservice nennen :-( Ich habe auf deren Webseiten leider kaum Infos gefunden. Wie sehen die Design Rules aus? Wie handhaben die Lötstoplack? Bestückungsdruck? Boards Fräsen oder zumindest teilen? Zsuatzkosten? Welche Formate akzeptieren die (Eagle oder nur Gerber) ? etc, etc... Zum einen würde ich mich echt freuen, einen Hersteller im eigenen Land zu haben. Theoretisch kurze Wege, schneller Versand, geringe Kosten. Zum anderen bin ich aber aufgrund meiner Erfahrungen sehr skeptisch. Also bevor ich da bestellen würde, würde ich mich denen mal telefonieren wollen. Du sagst, Du hast eine Telefonnummer? Ansonsten probier ich Olimex aus. Wird wahrscheinlich allein schon wegen dem Versand länger dauern, aber da erreicht man wenigstens jemanden. Schöne Grüsse Michael P.S.: Ich sehe gerade, ein paar Infos hat's inzwischen mehr auf der Webseite. Wie es aussieht, darf man höchstens vier Panel auf einem Board haben. Ich habe acht. Zudem fehlen immer noch eine Menge Infos. :-(
Michael: Schreib mir mal ne mail ;) kann dir dann einiges erklären zu denen;) bin auch aus der schweiz ;) basel... admin klammeraffe bratschi minus reinach dot schweiz
hallo, leider hab ich hier etwas gelesen, was mich geaergert hat, normaleweis schreibe ich hier nichts, aber Aeusserungen wie untenstehende stosse mich an, eine Antwort zu tippen > Diese Fehlversuche mit Bilex haben unserer Firma 4 Wochen > Zeitverzug gekostet... hmm... interresant, wie wurde das passiert, ich errinnere mich an diese Bestellung nicht, bis heute ist keine e-mail mit einer solcher Beschwerde bei mir gekommen, wahrscheinlich gibt es immer Leute, die nicht anstaendig sind, >Wieso? Bis ATMega16, 32 und 644 (die Brot- und Butter-Teile hier?) und SMD-Bausteinen der BF 01206 und 0805 sehe ich keinen Grund, mit 6 mil zu routen. > - hier hat Dietmar E Recht, warum braucht man 6mills Leiterbahnen??? Nur zu Info: Bei Leiterplattenherstellung ist die Leiterbahndicke ist nicht fatal, sonder die Leiterbahnabstand. aber Leute, wir bieten auch profesionnele Platinen an, die elektrisch getestet sind. Leiterbahnbreite/Abstand -6mills / Bohrungen - 12mills, bei so kleinen Parameter muss die Platine(n) immer(obligatorisch) el.getestet werden!!! das kostet auch extra Geld, deswegen wundern Sie nicht, warum die Preise hoeher werden. leider fuer Musterplatinen passt diese Technologie nicht, da min. Groesse einer Platine ca. 600x600mm ist. :((( hier ist das Problem. Deswegen sind die Preise deutschen Anbietern groesser als unsere. Die kleine Platinenmasse sind schwer bearbeitbar. Unsere Firma ist hier sehr flexibel und min. Flaeche die wir bearbeiten koennten, liegt bei 80x120mm. So kann man sich leisten, einen guenstigen Preis anzubieten. hristo ginov p.s. mein Deutsch ist nicht perfekt, bitte um Entschuldigung, wenn ich Fehler gemacht hab, :)
Hallo, ich finde Hristo hat vollkommen Recht. Wenn jemand schon solche Beschwerden hat, dann soll er sie wenigstens belegen. Ich war mit den Leiterplatten von bilex immer sehr zufrieden und brauche auch keine feineren Leiterbahnabstände oder Löcher. Lass dein Angebot so wie es ist, ich finde es super! Gruß Kai
hallo, also ich bestelle meine Leiterplatten immer unter www.leiton.de Ich kann es nur empfehlen!!!!!!!!!!
Angehängte Dateien:
-
640 KB

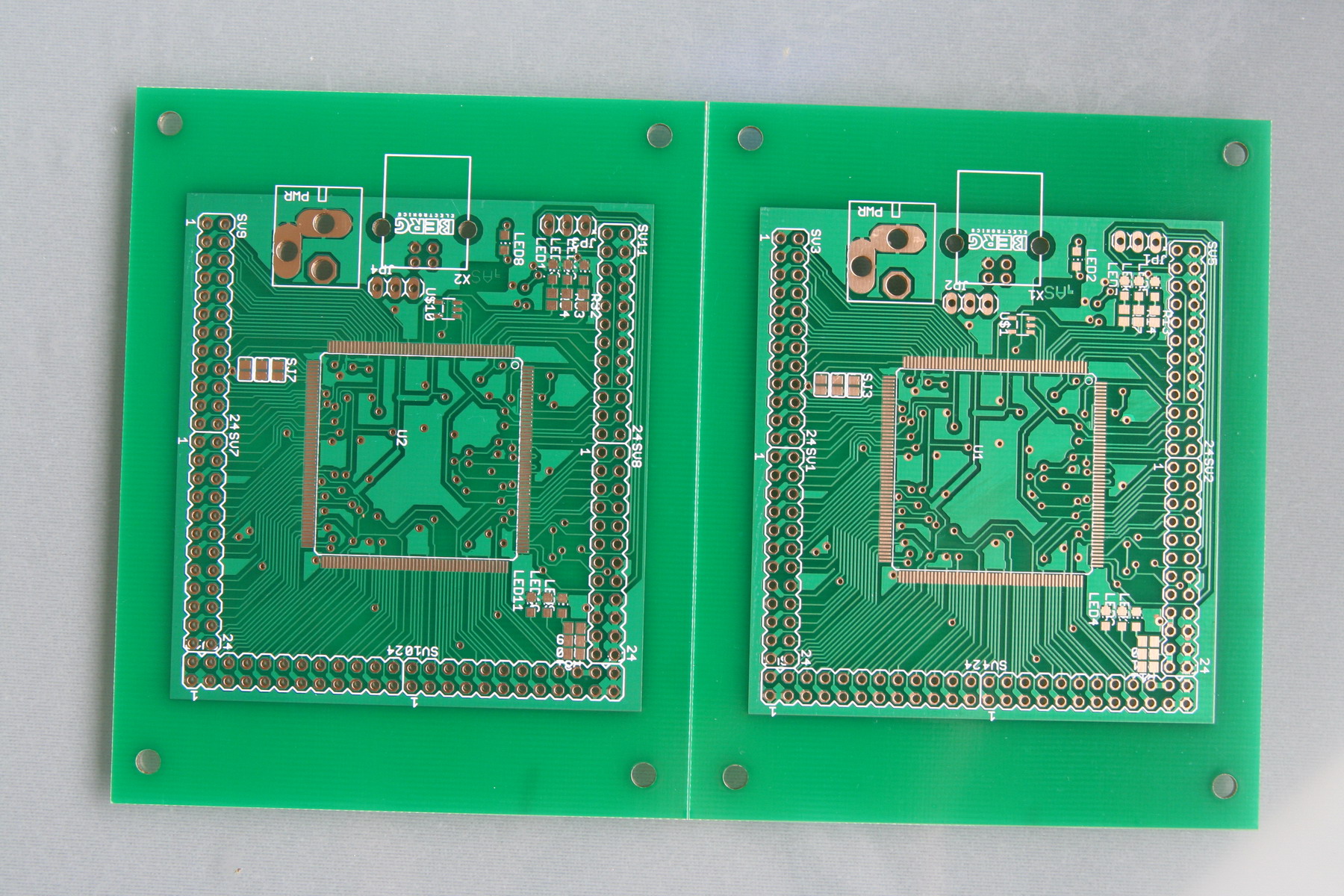

Meine Leiterplatten sind am Freitag angekommen, hersteller war tom-ic. Anbei mal ein Bild, ich bin mit der qualität voll zufrieden und abwicklung der bestellung war gut. Habe auch nachträglich noch Teile dazu nehmen können. Gruss Flo
Hallo Zusammen, seit 2 Wochen versuch ich Bilex zu erreichen. Weiss jemand, ob die Leute im Urlaub sind? Hat jemand in letzter Zeit mal was bestellt? Christoph
in bulgarien (sitz der bilex-prod) gibts nen haufen feiertage unterm jahr. kannst ja bei olimex mal schaun, die sitzen auch in bul und habens immer auf der hp stehn, wenn sie nicht da sind
Bilex unter dieser Adresse zu erreichen Kontaktdaten: ICQ: 259 606 808 Skype: bilex-lp e-mail: info@bilex-lp.com Gruß Matthias
Die Kontaktdaten stehen ja auch auf der Webseite. Allerdings versuche ich Bilex seit 2 Wochen zu erreichen. Sowohl per Mail als auch telefonisch. Und das ICQ-Symbol auf der Homepage ist auch immer auf rot. So viele Feiehrtage kann es doch da gar nicht geben ..
chorus: Kontaktier mich mal in icq unter 199567474 Gruss Flo
habe ebenfalls meine Leiterplatten von von Tom-IC bekommen (wollte die mal ausprobieren) und bin positiv überrascht. Der Lötstoplack sitzt exakt an der richtigen Stelle, das Bestücken war trotz 32-pin HTSSOP kinderleicht. Wo ich das nächste Mal bestelle werde ich sehen... wird sich wohl je nach Stückzahl und Angebot entscheiden. Bei Interesse lade ich auch noch Bilder hoch, weiß nur nicht ob das noch nötig ist, da Numen das ja schon getan hat Gruß Kai
Hat Tom-IC sich mittlerweile mal erbarmt den Geheimnismodus zu verlassen? Und ist das Rätsel, warum Numen B. so stark für Tom-IC auf die Pauke haut inzwischen geklärt?
Hallo, http://www.bilex-lp.com/user_d/index.php?p=25&l=d benötige gerade eine doppelseite Platine, da kommt mir das 17€-Angebot gerade recht. Aber 2 Fragen dazu: Wieviele DuKos sind inklusive? Kostet das wirklich nur 17€?? Per Kalkulator auf deren Seite ausgerechnet ist es teurer, und PCB-P... ist noch 3* teurer. Wo ist der Haken?
Hallo rabe, wir haben gerade ein Angebot im ebay (Suchwort "1dm²" reicht): 1dm² für 50€ inkl. Stopplack & Bestückungsdruck & E-Test. Falls du Interesse hast bitte eine Email an mich senden. Grüße, Andreas
rabe wrote: > Aber 2 Fragen dazu: Wieviele DuKos sind inklusive? Kostet > das wirklich nur 17€?? > Per Kalkulator auf deren Seite ausgerechnet ist es teurer, und > PCB-P... ist noch 3* teurer. Wo ist der Haken? kein lötstopplack... der ist bei andren firmen standard.
Ich würde einfach eine Email hinschicken und fragen was dies und jenes kostet. Das ist garkein Problem bei denen. Habe dort auch schon Platinen bekommen mit beidseitigem Positionsdruck, davon steht auf der ganzen Webseite nichts.. Am ende war der Preis sogar niedriger als mit dem Kalkulator berechnet. Ich denke die Webseite ist einfach nicht ganz aktuell.
Zu Bilex, ich habe mir die Mühe gemacht alle erdenklichen Hersteller anzuschreiben um ein Angebot für 3 verschiedene Platinen zu bekommen. Am günstigsten war Platinenbelichter bei dem ich auch bestellt habe, leider waren beim Platinenbelichter die Bohrungen meistens nicht gut gebohrt (0,5mm). Eine andere grobe Platine mit großeren Bohrungen war ganz ok. Da ich eine Änderung in meinem Layout hatte, habe ich bei Bilex bestellt und habe die Platinen nach 8 Tagen bekommen. Unsere Abteilung in der Firma mit 3 Konstrukteuren mit langer Berufserfahrung haben die Bilex Platine begutachtet und eine Note 1 gegeben. Und ein schlechtes deutsch sollte eigentlich kein Grund sein nicht zu bestellen. Überlegt mal wie sich Ausländer fühlen wenn wir schlechtes Englisch sprechen und trotzdem bestellen ;-) Wenn ich wieder bei Bilex bestelle mache ich mal ein detailliertes Foto, vielleicht kann das den letzten Zweifl
Kommt auch immer drauf an was es für ne Platine war, ne 1 würd ich Bilex net geben! Zumindest nicht für meine letzte Platine... Lötstop war auf der Bottom Seite versetzt, macht Spaß bei SMD Bauteilen !!!
Angehängte Dateien:
-
610 KB
Hallo Leute! Da das Thema "Bilex" wohl noch aktuell ist (es wurde ja gerade vor ein paar Wochen wieder aufgegriffen), möchte ich auch noch mal eben kurz meine Erfahrungen mit Bilex loswerden: 1. KONTAKT Super-netter, schneller und kompetenter Kontakt per eMail (in meinem Fall direkt mit dem Chef, Hristo Ginov) und beste Reaktion auf Sonderwünsche. Ich habe meinen Auftrag per eMail angefragt und erteilt - kein Problem. Irgendjemand hat sich mal über seine/deren Deutsch-Fehler "beschwert": Also für eine Firma in Bulgarien schreibt zumindest Hristo absolut perfekt! Hier im Forum können das einige von uns Deutschen(!!) wesentlich schlechter... 2. ABWICKLUNG / FERTIGUNG Ich mußte aus Zeitgründen "Express" wählen. Die Leiterplatten waren 1 Tag schneller fertig, als angegeben! Also schon nach 3 Tagen - trotz chem. Vergoldung. 3. VERSAND Aus den erwähnten Zeitgründen mußte es sehr schnell gehen. So wählte ich den Versand per FedEx-Express. Nach fast genau 25 Stunden war die Sendung bei mir. Das hat bisher noch kein anderes Logistik-Unternehmen geschafft. Gut, der Service ist mit fast 30,-€ + MwSt nicht unbedingt günstig. Aber wenn's schnell gehen muß... 4. PREIS Der absolute Hammer! Ich habe 4 Sätze á 2 Leiterplatten (davon jeweils eine Leiterplatte rund ausgefräst, s. Bild im Anhang) geordert. Dafür habe ich (ohne den Versand) nur knapp 54,-€ bezahlt. Dafür hätte ich z.B. bei PCB-Pool gerade mal eine(!) Leiterplatte bekommen. 5. ERGEBNIS Ich habe die mir gelieferten Leiterplatten mal ganz genau unter die Lupe genommen: Außer einem klitzekleinen Lötstopplack-Fehler auf einer(!) Leiterplatte (von insgesamt 8) und zwei Bohrungen, die nicht 100%ig mittig liegen, kann ich NICHTS beanstanden. Auch die kleinsten SMD-Pads (z.B. für 0603) haben alle eine präzise Darstellung und eine sehr genaue Lötstopplack-Abgrenzung. Das würde ich schon als "perfekt" bezeichnen. 6. FAZIT Immer wieder. Ganz klar. Wenn die kommenden Bestellungen genauso super ablaufen, bin ich sehr zufrieden. Ich habe auch kein schlechtes Gewissen, weil ich somit meine Leiterplatten im (europäischen) Ausland fertigen lasse. Wenn die deutschen PCB-Hersteller nicht ihre Preisebene verlassen wollen/können, kann ich auch nichts dafür. Es wird immer Kunden geben (wie anscheinend auch hier im Forum), die schon aus Überzeugung am deutschen Markt das 5-fache und mehr bezahlen werden. Ich schließe nicht aus, daß ich auch noch andere Hersteller testen werde. Aber im Moment sehe ich keinen Grund dafür... Was Ihr macht und wo Ihr bestellt, ist Eure Sache. Ich möchte Euch mit meinem Beitrag nur einen Erfahrungsbericht geben. Auch, wenn der Originalbeitrag schon über 2 Jahre alt ist... Schöne Grüße - Nico :o) Daten zum angehängten Bild: Die rund ausgefräste Platine ist die Hauptplatine von einem Tür-Codeschloß, die in eine Unterputzdose kommt. Sie wird per Kabel mit einer außen liegenden Tastatur (2. Leiterplatte vom Satz, nicht im Bild) verbunden. Außerdem kann sie über einen RS485-Bus mit weiteren Codeschlössern und einem zentralen Master-PC kommunizieren. Die komplette Fertigung (4 Sätze) beinhaltete insges. 1228 Lötpads. Platine 1-Seitig, 1,55mm, 35µ Kupfer, chem. vergoldet (RoHS), kein Bestückungsdruck. Die Rundung ist übrigens absolut rund und glatt ausgefräst. Auf dem Bild hat das nur mein Bildverarbeitungsprogramm "versaut"...
Alles eine Frage des Anspruchs! Analyse Bilex (anhand des Bildes) - HAL ist zu körnig. Das heisst, der gelöste Kupferanteil ist zu hoch. Das passiert wenn aus Kostengründen nicht regelmässig frisches Zinn nachdosiert wird oder das Wechselintervall überschritten wird. Resultat: Schlechtere Lötbarkeit - die zwei Inneneinfräsungen sind nicht 100%ig korrekt. Man kann deutlich erkennen, daß der Fräser in den Ecken zu weit nach innen gewandert ist - Rechts und links ist die Leiterplattenkontur nicht korrekt. Die PCB wurde auf zwei Stegen gefräst, die dann, um dem gesamten Panel Stabilität zu geben als letztes weggefräst werden. Ich vermute (siehe Punkt 2), daß die Toleranz der eingesetzten Fräsmaschine nicht in Ordnung ist. Weiterhin sollten die Reste der Stege manuell nachgearbeitet werden. Das wurde hier gespart. - Miss mal die Leiterbahnstärke nach. Anhand der Linien der Schrift und dem Eindruck, daß die geraden Leiterbahnstücke im Vergleich zu den diagonalen eine andere Dicke haben läßt vermuten, daß die PCB leicht überätzt ist. Wenn man die Qualität der PCB nun richtig beurteilen und vor allem mit der Qualität von z.B. PCB-POOL vergleichen wollte, sollte man einmal die Schichtdicke - besonders die im Loch - mit einem Fischerscope messen. Besonders ein Schliff würde wahre Qualität ans Licht bringen. Es gibt Unterschiede einer Leiterplatte die 50.- Eur oder 100.- Eur kostet. Ist nicht alles Profitsucht der deutschen Hersteller!
Oha, namenloser Gast, das klingt aber... Also, wenn ich den Eindruck erweckt haben sollte, daß ich etwas dafür bekomme, wenn ich Werbung für Bilex mache - dann war das nicht so gemeint. Obwohl, jetzt könnte man ja mal darüber nachdenken... ;-) Vorweg: Meine DigiCam ist nicht gerade der Hit. Ich mußte auch per Bildbearbeitung ordentlich nachhelfen, damit man vernünftig was erkennen kann. Daß der Fräser zu weit nach Innen gewandert ist, ist korreckt. Habe ich aber kein Problem mit, weil mein Prototyp mit einer Fotoplatine und 'ner Stichsäge entstanden ist. Zumindest stimmen bei der Bilex-LP die Maße der Ausfräsungen auf ca. 1/10 genau. Das ist FÜR MICH i. O. Die Stege an den Seiten sind so eingeplant. Die Leiterplatten (verschiedene Formen) wurden im "Nutzen" am PC montiert und dann abgebrochen. Das war zur Vereinfachung der Herstellung. Außerdem kennst Du die Datei dazu ja nicht... Das mit dem Überätzen weiß ich nicht so. Also bei den Schriften habe ich mich an keine Design-Rules gehalten. Das ist für mich aber auch nebensächlich. Bei den Leiterbahnen sehe ich im Original keine Unterschiede in der Stärke. Ich weiß nur, daß ich an einigen Stellen die Leiterbahnen bewußt schmaler gemacht habe (0,3 statt 0,4 mm und mehr). Aber auch diese Stellen sind m. E. nicht zu dünn geworden. Wenn ich Zeit habe, messe ich mal... Ich habe 2 Platinen schon bestückt und gelötet. Da ich kein SMD-Ofen habe, habe ich die SMDs mit ruhiger Hand manuell gelötet (besonders bei 0603 sehr spannend). War aber kein Problem. Von Profitsucht spreche ich überhaupt nicht. Die "nicht-deutschen" Hersteller haben schon geringere Personalkosten. Wer das an die Kunden weitergibt, ist zwangsläufig günstiger. Und ich spreche hier nicht von der Hälfte günstiger (bzw. halb so teuer), sondern von 4-6 mal so günstig. Und da ich das Geld bisher nicht im Überfluß hatte, finde ich die Alternative sehr ansprechend. In meinen Augen bei in etwa gleicher Qualität. Ich werde es weiter testen. Regional, überregional und global... ;-) Schönen Gruß - Nico :o) P.S.: Ich bin kein Hersteller von Schaltungen für den Markt - sondern nur Hobby-Bastler für den Heim- und Bekanntenkreis-Bedarf...
@Nicolas: Im Bezug auf den Hersteller wirst du hier immer die gleiche Diskussion finden: Die einen die pauschal sagen, dass die Qualität mies ist und die anderen die sagen, dass die Qualität für sie (Hobbymäßig) absolut ausreichend ist. Lasse meine Platinen dort seit ein paar Jahren machen und für das Geld löte ich mir nix mehr auf Lochraster zusammen, sondern nehme direkt SMD und mache mir eine kleine Platine fertig. Dann werden ein paar Projekte gesammelt und in Auftrag gegeben. Da komm ich dann wieder ein halbes Jahr basteln mit aus ;)
