Forum: Platinen Gegenstück für Stiftleisten "einzelner Jumper" (Reichelt?)


Autor: Jan Mayer (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

auf einem Development Board sind zwei Stiftleisten (im 2,54 Raster) zu
je 2x20 polig verbaut. Zwischen diesen soll man (lt. Handbuch/pdf) mit
Drahtbrücken Verbindungen herstellen (ähnlich wie beim AVR Dragen für
die DIL Typen bei bestücktem Sockel), teilweise jedoch immer nur
einzelne Pins. Womit kontaktiert man die Stiftleisten (Reichelt hat z.B.
BL 2X25G 2,54 im Angebot) einzeln (!), d.h. so dass man sich kurze
Drähte mit passender Kupplung zur Kontaktierung eines Stiftes aus der
Stiftleiste basteln kann? Auf Mainboards im PC ist sowas teilweise für
die USB, LED, Reset Schalter usw. Anschlüsse zu finden.
Wer verkauft so etwas (an privat)?

Gruß,

Jan

Autor: Paul Baumann (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
z.B. Conrad. ;-)
Suche mal nach "Buchsenleiste 2,54mm". Diese Dinger gibt es auch mit
Einkerbungen, so daß man sich die entsprechende Anzahl Kontakte
abbrechen kann.

MfG Paul

Autor: Jan Mayer (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

erst mal sorry fürs posten im falschen Forum, sollte natürlich in den
Markt.
Hatte mir von Reichelt die SPL 32 bestellt. Lassen sich zwar wunderbar
brechen/vereinzeln, passen aber in keinster Weise auf die Stiftleisten.

@Paul:
auch C hat "nur" 10-polige oder mehr, also keine 1-poligen Buchsen. Und
nach brechen/vereinzeln sehen die nicht aus (nur 1x2 lassen sich
vereinzeln, also ein "klassischer Jumper/Brücke").

Gruß,

Jan

Autor: E. M a t t h i a s (hias)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo.

Schau mal bei CSD unter MechanischeBauelemente\Diverse\Sonstige....

Hias

Autor: Jan Mayer (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi Hias (?),

perfekter Tipp, genau die Teile habe ich gesucht!
Für alle anderen: in der Auflistung fehlt ein "Steckverbinder", also
MechanischeB auelemente > Steckverbinder > Diverse > Sonstige

Danke,

Jan

Autor: Stephan (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Gibt's bei eb..y günstig. Im 50er-Tütchen, und mit verschiedenen Längen
und sogar verschiedene Farben. Der Verkäufer ist "smd-welt". Hat im
Moment keine Versteigerungen laufen kannst aber mal anmailen.

Stephan.

Autor: Jan Mayer (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Stephan,

danke für den Tip, habe allerdings schon bei CSD bestellt (im 500er Pack
auch günstig), bräuchte die Teile doch in der nächsten Zeit. Aber für
eienn nächsten Schwung werde ich da mal ein Auge drauf werfen.

Gruß,

Jans

Autor: Paul Baumann (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

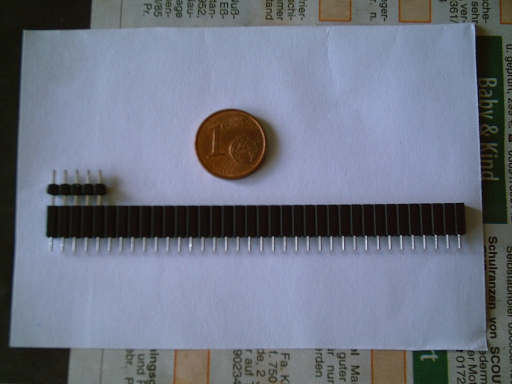

Ich meinte diese Kollegen. (Anhang)

MfG Paul

Autor: Jan Mayer (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi Paul,

ja, die hat Reichelt auch im Angebot. Vereinzeln klappt aber (zumindest
bei den Reichelt Teilen) nur mit einem scharfen Messer, teilweise mit
unschönem Anschneiden des Nachbarn.

Gruß,

Jan

Autor: Dr.Seltsam (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
> teilweise mit unschönem Anschneiden des Nachbarn.

Das geht wesentlich besser, wenn man die Klinge des Messers
(sinnvollerweise ein billiges Teppichmesser) vorher mit dem Heißluftföhn
erhitzt.


Gruß
Dr.Seltsam
