Forum: Platinen BMP in Target!3000 o.ä. kovertieren


Autor: Werner (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi Leute,
ich habe folgendes Problem: mir liegt ein Schaltplan vor und zwar als
BMP. Nun will ich die irgendwie konvertieren damit ich die mit Target
weiterbearbeiten kann. Ich weiß das es solche Konverter gibt aber wo?
Und sollte auch schon möglichst kostenlos sein... ;)
Die BMP vorlage ist auch reines s/w, sollte also für Konverter kein
Thema sein. Besten Dank vorab!

W.

Autor: Stefan (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
da heisst die Devise wohl selber zeichnen....

Autor: Falk Brunner (falk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@ Werner (Gast)

>ich habe folgendes Problem: mir liegt ein Schaltplan vor und zwar als
>BMP.

Das ist kein maschinenlesbares Format. Das ist nur für Menschen zum
ansehen.

> Nun will ich die irgendwie konvertieren damit ich die mit Target
>weiterbearbeiten kann. Ich weiß das es solche Konverter gibt aber wo?

Forget it! Denn musst du per Hand in JEDEM Programm nachzeichnen.

>Und sollte auch schon möglichst kostenlos sein... ;)

Jaja, die liebe Saturn-Kundschaft . . .

>Die BMP vorlage ist auch reines s/w, sollte also für Konverter kein
>Thema sein. Besten Dank vorab!

Denk mal drüber nach, wie ein Software erraten soll, welche ICs das
sind, wo die Anschlüsse liegen, welche kreuzenden Leitungen verbunden
sind und welche nicht . . .
Schriftwerkennung ist schon schwer geung und auch die hat ihre Grenzen.

MfG
Falk

Autor: Werner (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

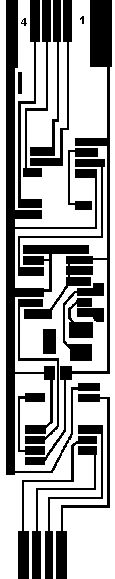

Ok, ich habe mich unpräzise ausgedrückt... Die Vorlage ist nicht der
Shclatplan sondern der Plan der Leiterbahnen (siehe Anlage). Das man nen
Schaltplan mit Bauteilen etc. nicht importieren kann kann ich mir ja
denken aber nur die Leiterbahnen!? Geht das denn? Wie gesagt, im Anhang
mal eine der Dateien zum Verständnis...

Autor: Falk Brunner (falk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@ Werner (Gast)

>Ok, ich habe mich unpräzise ausgedrückt... Die Vorlage ist nicht der
>Shclatplan sondern der Plan der Leiterbahnen (siehe Anlage). Das man nen
>Schaltplan mit Bauteilen etc. nicht importieren kann kann ich mir ja
>denken aber nur die Leiterbahnen!? Geht das denn? Wie gesagt, im Anhang
>mal eine der Dateien zum Verständnis...

Das wäre schon eher möglich. Aber wozu? Druck deine Vorlage aus und du
kannst belichten. In Eagle kann man aus einem Bild Kupferleitungen
machen, nennt sich bmpimport.ulp (Menu File ->Run). Das ist dann aber
nur ein reines Kupferlayout, ohne logische Netze etc.

MfG
Falk

Autor: yalu (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
OT: Das Layout sieht irgendwie ungewöhnlich aus. Werden die ungenutzten
IC-Füßchen nicht angelötet?

Autor: Werner (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Die überflüssigen Füße wurden entfernt um Fehlerquellen zu minimieren.

Dieses Eagle kenn ich nur vom hören, gibt es da ne kostenlose
Testversion oder sowas wie bei Target! ? Ansonsten müsste ich es
irgendwie in das Target bekommen. Hintergrund ist das ich mir von den
Layouts Platinen machen lassen will aber der Lieferant entweder eine
"richtige" Datei braucht oder der mir ordentlich was abrechnet für das
Umwandeln der Bilder in verarbeitbare Dateien...

Autor: gast (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo
Lad das Bild doch in Target einfach rein. Ist ja das
richtige Format. Dann hast du die Leiterbahnen
doch so wie du sie haben willst.
Wenn du sie bearbeiten willst, dann musst du sie
nachher natürlich von Hand nachzeichnen. Aber ist ja
nur das nachzeichnen des Bildes welches du in Target
dann drin hast. Ist nicht so schwierig dann.

Bye....

Autor: Werner (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich muss mal ganz doof fragen: wie bekomm ich das denn in Target rein?
Target will bei mir nur DXF-Files und solche Konsorten
importieren/einlesen...

Autor: Michael G. (linuxgeek) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Meine Herren nich so anstellen und neu zeichnen, das Layout is sowieso
extrem daneben... und nochmal: Solche magischen Konverter gibt es nicht.
Auch nicht solche, die Schaltplaene direkt aus dem Gehirn erstellen -
noch nicht zumindest. Wennst es wirklich so verwenden willst kannst es
ja ausdrucken mit der richtigen Aufloesung und fertig.

Autor: Falk Brunner (falk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@  Werner (Gast)

>Dieses Eagle kenn ich nur vom hören, gibt es da ne kostenlose
>Testversion oder sowas wie bei Target! ? Ansonsten müsste ich es

Sicher.

http://www.cadsoft.de/cgi-bin/download.pl?page=/ho...

>irgendwie in das Target bekommen. Hintergrund ist das ich mir von den
>Layouts Platinen machen lassen will aber der Lieferant entweder eine
>"richtige" Datei braucht oder der mir ordentlich was abrechnet für das
>Umwandeln der Bilder in verarbeitbare Dateien...

Logisch, denn das ist richtig Arbeit.

MfG
Falk

Autor: ecslowhand (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Auch mit Target ist das ganze ein Kinderspiel:

http://ibfriedrich.dyndns.org/wiki/ibfwikide/index...

aber bei der übersichtlichen Platine kannst Du sie auch direkt
neuzeichnen.

LG EC
