Hallo ihr!
Habe hier ein nigel-nagel-neues DCF77 Modul von Reichelt, das einfach
nicht will.
Ich habe das Ding vorschriftsmäßig angeschlossen:

 + VCC an 4,8V
 + GND an GND
 + PON an GND
 + Und die Signalleitung an meinen ATMega16

Komischerweise liegt an der Signalleitung konstant 4,8V an. Egal wie
lange ich warte. Von Flanken keine Spur....

Woran könnte das liegen?
Danke!

Autor: Thilo M. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hast du den internen Pull-Up benutzt?
Der Open-Collector am Ausgang des Moduls kann soviel ich weiß nur einige
hundert µA.

Autor: Bernd (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ja, am Eingang des AVR (Pin D5) ist der Pullup (hoffentlich) an. Hier
der Code dazu:

DDRD &= ~(1<<PD5);  // Input signal
PORTD |= (1<<PD5);  // Activate pullup

Müsste so weit OK sein, oder?

Autor: Thilo M. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ja, ist so OK, nur hat der ca 30 kOhm, dann muss der Ausgang ca. 166 µA
gegen Masse ziehen. Hast du im Datenblatt des Moduls mal geschaut ob er
das kann?
Ich kann mich dunkel erinnern, auch mal damit Probleme gehabt zu haben.

Autor: Falk Brunner (falk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@ Thilo M. (power)

>Der Open-Collector am Ausgang des Moduls kann soviel ich weiß nur einige
>hundert µA.

NEIN! Das Modul von Reichelt hat einen ultraschwachen Push-Pull Ausgang.
Das kann nicht mal die relativ grossen Pull-Ups vom AVR treiben.
Pull-Ups AUS!

>Autor: Bernd (Gast)

>Müsste so weit OK sein, oder?

Pull-Ups AUS! Und leg dein Modul nicht neben Bildschirme, Netzteile
Laptops. Die stören bisweilen gewaltig.

MfG
Falk

Autor: Thilo M. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@ Falk:
Kann auch sein. Aus diesem Grund bin ich auf die Conrad-Module
umgestiegen (die mit den Klemmen), die sind narrensicher und haben bis
jetzt immer auf anhieb funktioniert.

Autor: Falk Brunner (falk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@ Thilo M. (power)

>Kann auch sein. Aus diesem Grund bin ich auf die Conrad-Module
>umgestiegen (die mit den Klemmen), die sind narrensicher und haben bis
>jetzt immer auf anhieb funktioniert.

Was ist an den Reichelt Modulen NICHT narrensicher? Das Problem ist eher
die Überqualifikation. Ein Anfänger hätte KEINEN Pull-Up eingeschaltet.

MfG
Falk

Autor: Bernd (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Mh, auch ohne Pullups und Geräte in der Nähe gibt es immer ein HIGH am
Ausgang...

Autor: Falk Brunner (falk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@  Bernd (Gast)

>Mh, auch ohne Pullups und Geräte in der Nähe gibt es immer ein HIGH am
>Ausgang...

Wie misst du das? Und denk dran, der Empfänger braucht bis zu 10
Sekunden zum "Warmlaufen". mach mal ne Endlosschleife, in der das Pin
eingelsen wird und auf eine anderes ausgegeben wird, wo eine LED
dranhängt. Ausserdem, sind 4,8V nicht etwas viel? AFAIK ist das Modul
auf 1,2..3V ausgelegt, oder?

MfG
Falk

Autor: Bernd (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Laut datenblatt gehts bis 5V. Und messen tu ich das ganze

1. Mit nem Multimeter
2. Mit ner Ausgabe über den AVR (wenn ich den Pin manuell an GND und VCC
halte erscheinen 1 und 0)

Autor: Hauke Radtki (lafkaschar) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Versorgungsspannung vielleicht sehr verseucht? Da reagiert das modul
relativ emfpindlich drauf.

Autor: Ha Jo (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Und die Antenne mit einer Längsseite Richtung Mainflingen (Frankfurt)
ausrichten. Dort steht der Sender. Also die Antenne 90° zur Achse nach
Mainflingen ausrichten.

Versorge das Modul mal aus einer Batterie um sicher zusein, dass die
Versorgung sauber ist. Die Masse des Empfängers kannst Du auch noch an
"Erde" (Heizung) hängen. Hilft manchmal auch.

xxxxxxxxxx        <- Antenne
    .
    .
    .
    .
    .
   OOO           <- Mainflingen


Gruß Hajo

Autor: Bernd (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
So, habe jetzt mal folgende Maßnahmen ergriffen:

 + Glättung der Spannungsversorgung mit 100nF Kondensator zwischen VCC
und GND
 + Entfernung aller anderen Bauteile aus schaltung (nurnoch Netzteil,
Kondenstaor und DCF)
 + Reduzierung der SPannung auf 3,3V
 + Testen auf dem Balkon (freie Sicht zu fast allen Seiten)
 + Horizontal stellen der Antenne

Mit folgendem Ergebnis:

Die Spannung am Ausgang des DCF schwankt wild zwischen 2,6V und 3V
(schneller als Sekundentakt, und etwas nahe 0 gibt es nicht. Gemessen
mit Multimeter). Was zum Teufel ist das?
Entweder mach ich etwas grob falsch, oder diese Module liefer nur unter
perfekten Laborbedingungen ein Signal. Dann wären sie aber absolut
unbrauchbar.... ARGH!!!!!!!!

Autor: Marcus W. (blizzi)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Bernd wrote:
> Die Spannung am Ausgang des DCF schwankt wild zwischen 2,6V und 3V
> (schneller als Sekundentakt, und etwas nahe 0 gibt es nicht. Gemessen
> mit Multimeter). Was zum Teufel ist das?

Ich kenn das Modul nicht, aber ich glaube nicht das es einen
Sekundenpuls ausgeben soll.
Das wird das digitale Zeitsignal sein was du da siehst, musst du im mc
dann in eine Zeit umrechnen.

Zitat Datenblatt:
"An seinem Ausgang liefert der Baustein ein pulsförmiges Signal, das dem
(invert.)
demodulierten DCF-Signal entspricht. Das Signal kann direkt
weiterverwendet und
daraus mit Hilfe eines Mikroprozessors und geeigneter Software die
sekundengenaue
Tageszeit (MEZ bzw.MESZ) sowie das Datum errechnet werden."

Schaut doch ganz gut aus was du da misst.

Edit: am Oszi müsste das Signal einigermaßen rechteckförmig sein.

Gruß

Autor: Compy (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Nein, sieht absolut scheiße aus. Das DCF-Signal wird per Amplitudenhub
übertragen. Ein Hub pro Sekunde, und genau so sehen auch die Pulse am
Ausgang aus: Ein kurzer oder langer Puls, je nachdem, pro Sekunde, und
kein Puls in der 59. Sekunde.

Ich hab das Dingchen auch. Habs mal an 5V gelegt und mit nem
Digitalscope durchgemessen, das ging einwandfrei, und zwar ohne
Pullup/Pulldown.

Autor: Bernd (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Danke für deinen Tip. Aber ich glaube nicht, dass der Empfänger ein
eigenes Signal ausspuckt. Gerdae der Satz

"das dem demodulierten DCF-Signal entspricht"

sagt mir doch, dass hier das normale 1 minütige Signal verwendet wird.
Ansonsten müsste das Signal ja auch im Datenblatt erklärt sein...


Ich vermute im Moment eher, dass das ganze was mit der
Versorgungsspannung zu tun hat. Mittlerweile habe ich die anderen
Bauteile wieder in die Schaltung eingesetzt. Das multimeter zeigt zwar
an, dass das Modul immernoch konstant mit 4,8V versorgt wird, aber jetzt
habe ich am Ausgang wieder eine konstante 1 (4,8V). Also das selbe wie
zu Anfang....

Autor: Thilo M. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich tippe schlicht und ergreifend auf schlechten Empfang! Auch sollte
man die Antenn ruhig liegen lassen, schnelle Bewegungen mag sie nicht.

Autor: Alexander Sewergin (agentbsik)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Und wie gesagt... erst durch die Diode in der Versorgungsspannung zum
DCF Empfänger, tat die Uhr bei mir. Sonst lief der Empfänger nicht und
am Ausgang lagen immer 4.8V an.

Bau dir mal die Diode in die Versorgungsleitung ein.

Autor: Bernd (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Mh, dann kann ich mir die Bastelei auch sparen. Wenn's schon auf dem
Balkon nicht funktioniert, wie soll es dann erst in der Wohnung klappen?

Komisch nur, dass andere Funkuhren keine Probleme mit sowas
haben...benutzen die etwa andere Empfänger?

Autor: Compy (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wie lange probiers du's denn aus? Meiner braucht ab und an durchaus mal
zwei Minuten, bisser rundläuft.

Autor: Bernd (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Übrigens: wenn ich die Platine ein bisschen schüttele fällt die Spannung
kurzzeitig auf von 4,8V auf 4,5V ab... was das wohl bedeuten mag?

Autor: Bernd (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Habe das Modul jetzt ca. eine halbe Stunde am laufen.

Autor: Thilo M. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Sagte ich doch: die reagiert auf Bewegung.
Mach' mal über einen Verstärker (Transistor, siehe oben) eine LED dran
und drehe das Teil im Kreis. Da siehst du direkt, wie sie reagiert. ;)

Autor: Niels Hüsken (monarch35)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Misst du immernoch mit nem Multimeter die Ausgangsspannung?

Also 100ms-200ms-Impulse sehen auf einem DigitalMultimeter grundsätzlich
"Scheisse" aus. Ich würd mal ne LED+Vorwiderstand anklemmen.

Autor: Marcus W. (blizzi)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ok, ich nehme alles zurück und behaupte das Gegenteil :)


Alexander Sewergin wrote:
> Hatte auch so meine Probleme mit dem Reichelt Modul.
>
> Die Spannungsversorgung muss wirklich astrein sein, damit das Ding
> funktioniert.


Hab da was von max. Ripple 10mV (0,01V) gelesen. Erfüllt das deine
Schaltung?
10mV sind verdammt wenig.
Ist das Netzteil auch mit ausreichend Kondensatoren versehen?
Fasst du beim Messen an die Leiterbahnen? Das könnte die
Versorgungsspannung auch negativ beeinflussen.

Autor: Bernd (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Das ist lustig :-)

Aber leider hilft es nicht das Problem in den Griff zu kriegen ;-)
Ich werde infach mal den ganzen Rödel mit zur Arbeit schleppen. Da gibts
ein Oszi und vieleicht auch besseren Empfang. Sollte das alles nicht
weiterhelfen melde ich mich nach dem WOchenende nochmal.

Danke für eure Hilfe!

Autor: Bernd (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@ Marcus W.

Öhh. Also ich versuche Hautkontakt zu vermeiden. Das Netzteil ist
allerdings ein Billig-Ding von Reichelt. Ausserdem hängen wie gesagt
noch andere Bauteile auf der Platine (ATMega16, DotMatrix Display etc.).

Ich hatte eigentlich gehofft, dass

a) Die Schwankungen so klein sind, dass es nichts macht
b) Der 100nF zwischen GND und VCC alles abfedert...

Autor: Falk Brunner (falk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert

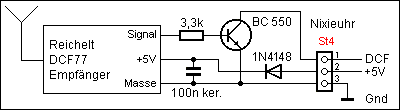

@  Alexander Sewergin (agentbsik)

>funktioniert. Weiterhin würde ich das Signal mit einem transitor
>verstärken. Sicher ist sicher

Nein. Das Modul sit schon zu schwach einen Pull-Up von 50 kOhm
runterzzziehen, da kann es keine 3,3 kOhm Basiswiderstand treiben. Die
Schaltung ist unbrauchbar.

MfG
Falk

Autor: Arno R. (conlost)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Bernd wrote:
> Hallo ihr!
> Habe hier ein nigel-nagel-neues DCF77 Modul von Reichelt, das einfach
> nicht will.
> Ich habe das Ding vorschriftsmäßig angeschlossen:
>
>  + VCC an 4,8V
>  + GND an GND
>  + PON an GND
>  + Und die Signalleitung an meinen ATMega16
>
> Komischerweise liegt an der Signalleitung konstant 4,8V an. Egal wie
> lange ich warte. Von Flanken keine Spur....
>
> Woran könnte das liegen?
> Danke!

Hallo,

könnte es sein, das die Anschlüsse vertauscht wurden,
also +VCC und Signal?

Es grüßt,
Arno

Autor: Alexander Sewergin (agentbsik)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wenn es dies nicht kann, wieso funktioniert dann diese Schaltung bei mir
mit dem 3.3k Widerstand seit 2 Jahren einwandfrei?

Von mir aus könnt ihr auch einen Darlington Transistor nehmen, damit man
eine sehr hohe Verstärkung hat.

Autor: Bernd (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich hoffe nicht!
Ich habe folgende Reihenfolge: VCC, GND, PON, SIGNAL (siehe Datenblatt).
Das einzige könnte natürlich sein, dass ich die genau verkehrt herum
belegt habe. Welche seite ist denn "oben"? Also wie rum muss ich das
drehen, damit VCC links ist? ;-)

Autor: Falk Brunner (falk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@ Alexander Sewergin (agentbsik)

>Wenn es dies nicht kann, wieso funktioniert dann diese Schaltung bei mir
>mit dem 3.3k Widerstand seit 2 Jahren einwandfrei?

Weil es wahrscheinlich ein anderer IC ist.

MfG
Falk

Autor: Niels Hüsken (monarch35)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich bitte um Beachtung meines Postings.....*bettel*

Autor: Simon K. (simon) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Niels Hüsken wrote:
> Ich bitte um Beachtung meines Postings.....*bettel*

Ja, ich auch.

Übrigens sehe ich nicht den Sinn einer Diode in der Versorgungsspanunng.
Was aber helfen könnte, ist ein R-C Tiefpass in selbiger. (zB 470R-10uF)

Autor: Alexander Sewergin (agentbsik)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich muss dazu sagen, dass an meiner +5V Leitung ein Stepupwanlder für
200V angeschlossen war( Nixie Spannungstreiber).

Autor: Michael U. (amiga)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

das Ding wird sicher auch mit 3,3k Basiswiderstand spielen.
Einfach, weil die Ausgangsspannung dann eben einbricht. Andererseits
wird aber noch soviel Basisstrom zustande kommen, daß der Transistor
leitend wird, wenn die Last klein genug ist, also z.B. üblicher
AVR-PullUp und Eingang eines AVR.

Zum Testen würde ich aber einen Basiswiderstand von 47...100k nehmen,
eine LowCurrent-LED mit 1k Vorwiderstand an den Collektor, 3x 1,2V Akku
oder 3x 1,5V AA-Batterien ran und das Teil irgendwohin legen, wo es
möglichst wenig Störungen gibt.

5-10min abwarten dann sollte die LED auf jedenfall die Impulse durch
aufblinken anzeigen.

Wenn nicht: wirklich schlechter Empfang, doch Störquelle in der Umgebung
oder Modul kaputt...

Mache ich so mit Modulen aus geschlachteten Funkuhren, deren Daten ich
sowieso nicht kenne. Da dann meist noch eine rote LED über das Modul
zwischen + und - und einen Vorwiderstand von 470 Ohm zur Spannung.
Gibt dann 1,6V für das Modul, das können alle diese ICs.

Billige "Funkwetterstationen" mit externen Temperatursender sind
übrigens gute Quellen, da dort sowohl der DFC77-Empfänger als auch der
433MHz-Empfänger einzelne Baugruppen ware.

Sonderangebote also nicht unbedingt liegen lassen. ;-)

Gruß aus Berlin
Michael

Autor: Ha Jo (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Kann mich nur wieder holen:
Versorge das Modul mal aus einer Batterie um sicher zusein, dass die
Versorgung sauber ist. Die Masse des Empfängers kannst Du auch noch an
"Erde" (Heizung) hängen. Hilft manchmal auch.


Nur zum testen. "Dreck" auf der Versorgung mögen die Empfänger garnicht.
Ich habe hier auch Billigsteckernetzteile, an denen die Empfänger nicht
laufen.

Hajo

Autor: gast (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Simon:
die Diode "in Serie" zum Modul verursacht einen Spannungsabfall. Zwar
nicht die Welt, aber doch...
Wie oben auch schon gesagt wurde: es kann sein, dass 5V schon zu viel
sind.
Die Methode mit Vorwiderstand und LED ist natürlich auch eine mögliche.

mfg
gast

Autor: Bernd (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
So, ich habe das Modul nun gründlich an meinem Arbeitsplatz getestet.
Und tatsächlich: das Billig-Netzteil liefert eine ziemlich verseuchte
Spannung. Mit einem 1000µF Kondensator direkt vor dem DCF Modul
(zwischen GND und VCC) ließ sich dieses Problem dann lösen.

Aaaaber:
Das ganze funktioniert nur, wenn ich das Modul alleine betreibe. Wird
der Rest der Schaltung aktiviert, blinkt die LED immernoch im
Sekundentakt (wie das richtige DCF Signal), aber flackert leider
zwischen durch ziemlich.

Das dekodieren des Signals (high/low time messen) ist somit unmöglich.
Woran könnte das denn nun liegen?

Autor: Niels Hüsken (monarch35)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
definiere "Rest der Schaltung"

Autor: Christian Grumbein (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo
Ich hab auch ein relativ neues Modul von Reichelt versucht in Betrieb zu
nehmen. Schaltung waren 24 LED und das dcf77 Modul an einem ATMEGA16 und
mittlerweile funktioniert es ganz gut. Was bei mir auch nicht klappt is
der Pullup, dann bekomme ich gar nichts mehr.
Ich betreibe das ganze an einem STK500 als ISP und bekomme schon falsche
Signale wenn ich die Platine mit dem Empfänger zu nahe ans STK bringe.
Ebenso muss das Ding etwa 5 Minuten laufen bis ich reproduzierbare
Ergebnisse bekomme. Außerdem hab ich im Nachhinein noch etwa 10 extra
Kondensatoren verbaut.
Evtl konnte ich Dir helfen
Gruß
Christian

Autor: Bernd (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Rest der Schaltung: ATMega16

Autor: Niels Hüsken (monarch35)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
ohne block-kondensator?

Autor: Bernd (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Entschuldige meine Unwissenheit: Ein block-kondensator ist was?

Autor: Karl Heinz (kbuchegg) (Moderator)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Bernd wrote:
> Entschuldige meine Unwissenheit: Ein block-kondensator ist was?

Ein Kondensator, der die Versorgungsspannung gegen Störungen
abblockt.
Meist heist das: Ein 100nF Kerko möglichst dicht an die
Versorgungspins von digital-ICs

Was ich noch fragen wollte:

> Mit einem 1000µF Kondensator direkt vor dem DCF Modul
> (zwischen GND und VCC) ließ sich dieses Problem dann lösen.

Du hast aber schon noch einen 2-ten, kleineren Kondensator
an deinem Netzteil. Oder?

Grund: große Kondensatoren können zwar viel ausgleichen, sind
aber träge. Kleine Kondensatoren können zwar keine großen
Störungen in der Spannung ausgleichen, aber dafür können sie
die kleinen, schnellen Störungen, weil sie nicht so träge sind.

Autor: Bernd (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Aaaalso: ich habe 100nF am Netzteil, und dann nochmal 1000µF direkt vor
dem DCF.
Soll ich vieleicht nochmal 100nF an den DCF (parallel zum 1000µF)
patschen?

Autor: Falk Brunner (falk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@  Bernd (Gast)

>Aaaalso: ich habe 100nF am Netzteil, und dann nochmal 1000µF direkt vor
>dem DCF.

So ein reisending alein ist Unsinn. Du bbraucht einen Filter. Der
besteht aus Längs- und Parallelelement. In deinem Fall, probier mal
2kOhm in Reihe in die Vcc Leitung am DCF-Modul, dahinter 100nF..10uF.

MFG
Falk

Autor: Niels Hüsken (monarch35)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ein langes Versorgungskabel, damit der Empfänger etwas weiter weg von
allem liegt, was strahlen könnte (PC, Monitor und uc), kann auch schon
kleinere Wunder bewirken.

Autor: Bernd (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@ Falk Brunner:
Danke für den Tip. Zusammen mit dem Mikrocontroller funktioniert das
ganze jetzt tadellos. Allerding kommen die Probleme zurück, sobald ich
mein DotMatrix Display an den µC anschließe :-(

@  Niels Hüsken:
Leider ist das keine Option, da das ganze später in ein kompaktes
Gehäuse soll.


Mittlerweile fängt das ganze wirklich an mich zu ärgern! Es kann doch
nicht so schwer sein so ein DCF Modul zu benutzen? Es gibt doch
tonnenweise Funkwecker zu kaufen, also muss das doch möglich sein?
Wäre vielleicht das Modul von Conrad besser? Weniger empfindlich?

Autor: Marcus W. (blizzi)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
> Allerding kommen die Probleme zurück, sobald ich
> mein DotMatrix Display an den µC anschließe :-(
>
> Mittlerweile fängt das ganze wirklich an mich zu ärgern! Es kann doch
> nicht so schwer sein so ein DCF Modul zu benutzen? Es gibt doch
> tonnenweise Funkwecker zu kaufen, also muss das doch möglich sein?
> Wäre vielleicht das Modul von Conrad besser? Weniger empfindlich?

Hast du Blockkondensatoren an der LCD-Versorgung? Ich vermute nein.
Du kannst eigentlich froh sein das du durch das DCF mal erkennst was
deine Schaltungen so für Störungen produzieren. Blockkondensatoren
sollten in jeder Schaltung vorhanden sein und nicht erst dann zum
Einsatz kommen wenn das erste Bauteil auf Grund von Störungen nicht mehr
funktioniert.
Immer 100nF zwischen Vcc und GND so nah wie möglich am IC.

Gruß Marcus

Autor: Bernd (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
LCD Versorgung? Ein LCD hab ich garnicht. Das Display ist ein
gemultiplextes DotMatrix Display.
Und am IC (ATMega16) hab ich einen 100nF Kondensator. Oder hab ich dich
jetzt falsch verstanden?

Autor: Knut Ballhause (Firma: TravelRec.) (travelrec) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wie sieht´s mit dem Abblocken der DOT-MATRIX aus, hat diese eine eigene
Spannungsversorgungsleitung sowohl nach Vcc und nach Masse? Ist direkt
an den Treibern ein Elko und ein Keramikkondensator zum Abfangen der
Schaltspitzen?

Autor: Bernd (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hmm. Das Display hängt mit Transistoren zwischen VCC und GND. Die
Transistoren werden dann vom ATMega gesteuert.
Kondensatoren hab ich dabei keine verbaut...bin eben ein ziemlicher
Anfänger
(das Display funktioniert ja auch einwandfrei) ;-)

Autor: Marcus W. (blizzi)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Bernd wrote:
> LCD Versorgung? Ein LCD hab ich garnicht. Das Display ist ein
> gemultiplextes DotMatrix Display.
> Und am IC (ATMega16) hab ich einen 100nF Kondensator. Oder hab ich dich
> jetzt falsch verstanden?

Es gibt auch Dot-Matrix LCDs. Multiplext du LEDs?
Wird das Display direkt über den MC getrieben oder benutzt du
Transistoren?
Ich nehme an du benutzt Transistoren (oder Fets), dann gehören die
Transistoren gepuffert, vielleicht mal mit 1µF pro Treiber probieren, je
nach dem wie groß dein Display ist, wieviel Strom da fließt und wie hoch
deine Muxfrequenz ist...
Wenn du innerhalb von Sekundenbruchteilen z.B. 5 LEDs einschaltest und
im nächsten Bruchteil wieder aus, dann macht dir das ungepuffert auf
jeden Fall mehr als 0,01V ripple.

Autor: Bernd (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Aber dafür hab ich doch jetzt den riesen Kondensatorhaufen vor dem DCF
;-)

Autor: Alexander Sewergin (agentbsik)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Versuch wirklich mal eine Diode in die Versorgungsleitung zum DCF
Empfänger einzubauen. Und nach dieser Diode kommen dann deine
Kondensatoren. Bei mir hatte es verdammt viel geholfen.

Autor: Marcus W. (blizzi)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Bernd wrote:
> Aber dafür hab ich doch jetzt den riesen Kondensatorhaufen vor dem DCF
> ;-)

Ein "riesen Kondensatorhaufen" ist zu träge. Du brauchst eigentlich auch
nur einen kleinen Keramik und einen etwas größeren Elko.

Autor: Bernd (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Eine Diode? Wenn ich mich recht erinnere macht die doch nichts als Strom
nur in eine Richtung durchzulassen (also quasi eine Einbahnstraße)?
Elche Funktion erfüllt die denn hier?


@Markus:
Aber gerade der dicke Kondensator (1000µF) glättet die Spannung so
schön, wenn man sich das auf dem Oszilloskop anschaut...

Autor: Marcus W. (blizzi)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Bernd wrote:
> Eine Diode? Wenn ich mich recht erinnere macht die doch nichts als Strom
> nur in eine Richtung durchzulassen (also quasi eine Einbahnstraße)?
> Elche Funktion erfüllt die denn hier?

Wenn deine Matrix viel Strom zieht, bricht die Spannung regional kurz
ein.
Dannach folgen Ausgleichsvorgänge, die z.B. den Strom zum DCF kurz
anhalten oder sogar in die andere Richtung fließen lassen können.
Du hast ja einen schönen dicken Elko am DCF, da sind viele leckere
Ladungen gespeichert, die die Matrix unbedingt haben will :)
Ob die Diode ausreicht oder ob du trotzdem die Matrix puffern musst (was
man sowieso machen sollte!) müsste man testen.

> @Markus:
> Aber gerade der dicke Kondensator (1000µF) glättet die Spannung so
> schön, wenn man sich das auf dem Oszilloskop anschaut...

Anscheinend reicht der aber nicht wenn deine Matrix in Betrieb ist!
Das sieht man auch aufm Oszi.

Autor: Bernd (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Aha! Man lernt immer was dazu :-)
Was für eine Diode (typbezeichnung) sollte man denn da verwenden? Das
ANgebot bei Reichelt erschlägt einen ja regelrecht ;-)

Zum Thema "Matrix puffern":
Funktioniert das dann genauso wie beim DCF Modul? Einfach verschiedene
Sorten von Kondensatoren zwischen GND und VCC vor den DotMatrix Modulen?
Da könnte ich mir vorstellen, dass das auch beim Multiplexen das
Flimmern schön reduziert...

Autor: Thilo M. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Nimm das nächste Mal das Teil vom Conrad, habe schon etliche davon
verbaut und auch ohne aufwändige Block- und Schutzschaltungen niemals
Probleme gehabt. ;)

Autor: Bernd (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich werde mal schauen, ob ich an eins rankomme. Nur schade um das viele
Geld :-(

Autor: Michael U. (amiga)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

>Mittlerweile fängt das ganze wirklich an mich zu ärgern! Es kann doch
>nicht so schwer sein so ein DCF Modul zu benutzen? Es gibt doch
>tonnenweise Funkwecker zu kaufen, also muss das doch möglich sein?
>Wäre vielleicht das Modul von Conrad besser? Weniger empfindlich?

Die Funkwecker sind auf Stromersparnis ausgelegt, folgerichtig stören
sie sich auch selbst merklich weniger. Dazu kommt, daß die Dinger meist
irgendwann in der Nacht einaml für wenige Minuten das modul einschalten
und versuchen, eine gültige Zeit zu empfangen. Selbst das klappt nicht
immer zuverlässig, wenn die Empfangsbedingungen schleicht sind.
Am Tage ist der Störnebel durch alle möglichen Geräte (spez. Fernseher
und Monitore) sowieso merklich höher und die Chancen damit schlechter.

Ein LED-Display im Multiplex erzeugt im unmittelbaren Nahfeld Störungen
ohne Ende, da helfen auch Kondensatoren nur bedingt, die Schaltung
strahlt den Kram sowieso direkt aus.

Im Abstand von weniger als 50cm zu PC, Monitor, STK500 oder Steckbrett
habe ich mit meinem Modul (aus einem Funkwecker) keine Chance, in ca.
1,5m Entfernung dagegen stabilen Empfang, wenn ich die richtige
Antennenrichtung habe. Anschlußkabel ist ein 2-adriges geschirmtes
Kabel, Spannung über 470 Ohm, 10µ, 100n vor dem Kabel gesiebt, direkt am
Modul nochmal 100n.

Entweder Empfänger weit genug absetzen oder alles abschalten, während
empfangen wird, am besten eben Nachts.

Gruß aus Berlin
Michael

Autor: Bernd (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hey, die Idee ist gut. Einfach das Display kurz abschalten, dann zu
empfangen versuchen :-D Genial!

Antwort schreiben

Die Angabe einer E-Mail-Adresse ist freiwillig. Wenn Sie automatisch per E-Mail über Antworten auf Ihren Beitrag informiert werden möchten, melden Sie sich bitte an.

Wichtige Regeln - erst lesen, dann posten!

  • Groß- und Kleinschreibung verwenden
  • Längeren Sourcecode nicht im Text einfügen, sondern als Dateianhang

Formatierung (mehr Informationen...)

  • [c]C-Code[/c]
  • [avrasm]AVR-Assembler-Code[/avrasm]
  • [code]Code in anderen Sprachen, ASCII-Zeichnungen[/code]
  • [math]Formel in LaTeX-Syntax[/math]
  • [[Titel]] - Link zu Artikel
  • Verweis auf anderen Beitrag einfügen: Rechtsklick auf Beitragstitel,
    "Adresse kopieren", und in den Text einfügen




Bild automatisch verkleinern, falls nötig
Bitte das JPG-Format nur für Fotos und Scans verwenden!
Zeichnungen und Screenshots im PNG- oder
GIF-Format hochladen. Siehe Bildformate.
Hinweis: der ursprüngliche Beitrag ist mehr als 6 Monate alt.
Bitte hier nur auf die ursprüngliche Frage antworten,
für neue Fragen einen neuen Beitrag erstellen.

Mit dem Abschicken bestätigst du, die Nutzungsbedingungen anzuerkennen.
