Forum: Platinen Ersa i-con oder Weller WD1?


Autor: Christoph "k" (tc2290)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,
ich brauche für häufige Reparaturen mit schnellem Wechsel zwischen
feinen und größeren Lötstellen, eine möglichst universelle
Station+Kolben ,die ohne permanenten Spitzenwechsel einen großen Bereich
abdeckt.
Wer hat Erfahrung mit der Ersa i-con +i-tool ????
Ist die Station den Preis Wert oder ist Weller WD 1 (M) besser ?
Wird der Griff beim i-tool sehr warm ?

Vielen Dank
Christoph

Autor: Mario Hagen (djacme)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Gute Frage, ich habe gerade für unsere (gerade neu eingerichtete)
bleifreie Elektroniklinie div. I-Con2's bestellt, sind aber noch nicht
eingetroffen.

Mit den bisher vorhandenen Analog 60 / 80 sind wir beim Bleifreilöten
richtig auf die Fresse gefallen, etwas größere Masseflächen und schon
geht garnichts mehr. Ich hoffe auch das es die richtige Entscheidung für
uns war auf ERSA zu setzten. Sobald ich ein Feedback geben kann werd ich
es hier tun.

Autor: Roland (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
habe die iCon2


Geiiiiiiiiiles Teil

150 W und superkleine leichte Spitze mit viel Power.

Roland

Autor: Roland (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ergänzung:

Der Griff bleibt kalt.

Der Kolben schaltet ja ab auf einstellbare Standby Temp.
Hat einen Bewegungssenor.
heizt in Sekunden wieden auf! Super!

Ist alles Digital über Menue einstellbar.

mfg
Roland

Autor: Michael G. (linuxgeek) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich hab die WD1M, einfach geil das Teil. Ist in ca. 3sek aufgeheizt,
Spitzen kannst wechseln wenn sie heiss sind (Stecksystem). Das
Griffstueck bleibt vollkommen kalt, da das Heizelement in der Spitze
ist!

Gruss,
Michael

Autor: Christoph "k" (tc2290)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Danke für eure Antworten.
Konnte jemand von euch die Weller WD 1 mal mit der Ersa i-con
vergleichen?
Ich hab wirklich schwierigkeiten mich zu entscheiden ?

Danke

Autor: Michael G. (linuxgeek) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Vergleichen konnte ich leider nicht aber ich habe viel hier ueber
Erfahrungsaustausch gelesen und bin im Nachhinein sehr froh, dass ich
mich fuer die Weller entschieden habe, ueber die Ersa-Stationen habe ich
viel negatives gelesen. Aber ich will Ersa nicht pauschal schlecht
machen. Die Weller hatte vor allem halt auch nen bisschen bessere
technische Daten und eine schnellere Aufheizzeit. Und das Werkzeug is
halt ma echt goldig ;) Ich wuerde mir an Deiner Stelle aber auf jeden
Fall die Spitze RT2 mitbestellen das ist eine kegelfoermige Punktspitze,
mitgeleifert wird eine Meisselspitze. Je nachdem was Dir besser liegt.

Autor: Michael G. (linuxgeek) Benutzerseite
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

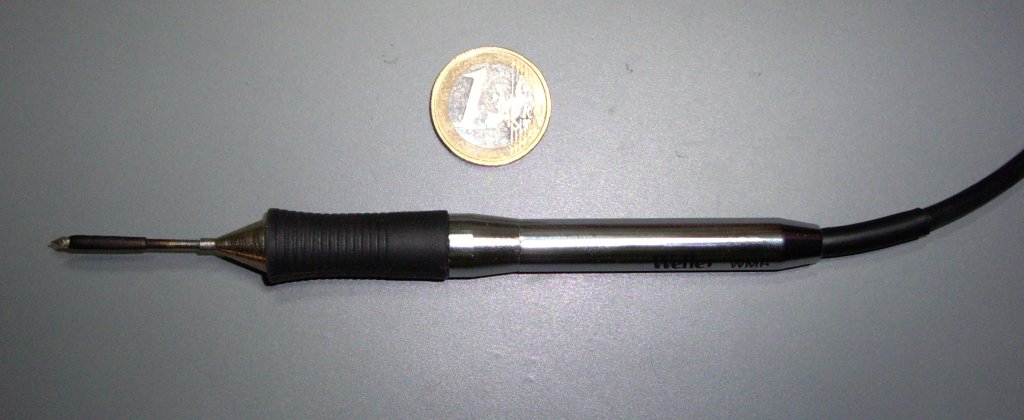

Hier haste mal nen Bild von dem Teil ;)
Ach ja: Der Kolben regelt in ca. einer Minute (einstellbar) nach Null
nachdem Du ihn in die Ablage gesteckt hast, da ist ein Sensor verbaut.
Aus Versehen laufen lassen ist also mehr oder weniger unbedenklich bei
der Station.

Gruss,
Michael

Autor: Michael S. (micha)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich kann der Beschreibung von linuxgeek voll und ganz zustimmen.
Ich habe im Praktikum mit der WD1 gearbeitet und das Teil hat mich
vorallem durch die schnelle Aufheizzeit und den handlichen und sehr
leichten Kolben überzeugt. Für SMD Arbeiten ist auch die als Zubehör
erhältliche Lötpinzette sehr zu empfehlen. Im gegensatz zu den etwas
klobigen Ersa Pinzetten liegt diese besser in der Hand und ist meinem
empfinden nach um einiges präziser.
Obwohl ich bisher Ersa immer den Vorzug gegeben hab, wird meine nächste
Station auch eine WD1.

Gruß
Micha

Autor: Michael G. (linuxgeek) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Christoph, biste jetzt ueberzeugt? *gg

Autor: Christoph "k" (tc2290)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@ linuxgeek :

Nein ich bin noch nicht ganz überzeugt.

Der wmrp-kolben scheint mir zu klein !
Ich löte kein smd sondern nur feine bedrahtete Bauteile bis größere
Masseflächen.
Wenn ich einen größeren Kolben (WP80)an die WD1M anschließe,habe ich
nicht mehr die blitzschnelle Aufheizung nach dem Stand By.
Da schein mir das I-tool für mein Anwendungsgebiet etwas besser weil
etwas
größer.
Ich habe aber bisher nur Abbildungen gesehen !!!
Ist der wmrp kleiner als das I-tool ???
kann man mit dem wmrp auch größere Sachen löten ?

Danke

Autor: Michael G. (linuxgeek) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Durch die schnelle Regelung kannst mit dem Kolben problemlos auch grosse
Sachen loeten, weil er dann entsprechend viel Hitze nachliefern kann.
Also ich finde den nicht zu klein, eigentlich genau richtig, weil man
ihn halten kann wie einen Stift. Aber im Endeffekt musst Du es wissen.
Kauf Dir die Ersa und berichte mal, wie sie so ist.

Gruss,
Michael

Autor: ... (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi,

also sooo lange braucht der WP80 an einer WD1 (ohne 'M') auch nicht, aus
dem kalten Zustand etwa 12-14s, aus dem Standby 5-10s (je nach
eingestellten Temperaturen).
Als Kombination WD1000T kostet das Ganze dann auch nur knapp 300,- und
die Spitzen (gibts von 0,2-3,2mm) sind ebnfalls wesentlich preiswerter.

CU

Autor: Christoph "k" (tc2290)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Mario Hagen

Haben Sie die I-Con schon bekommen und Erfahrungen damit sammeln können
?
vielen Dank

Autor: Soldering_Expert (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Angesichts der Anforderung "häufige Reparaturen mit schnellem Wechsel
zwischen feinen und größeren Lötstellen" bleibt nur das JBC Advanced
System mit dem größeren Handstück (2245, daß 2210 ist nur für SMD
ausreichend) . Der Lötkartuschenwechsel ist innerhalb von Sekunden ohne
die Spitze anfassen zu müssen. Leistung und Spitzenformen reichen von
SMD unter Mikroskop bis Trafodrähte. Aufheiz- und
Nachregelgeschwindigkeit sind einmalig, sofortige Löttemperaturabsenkung
im Halter, auf dem Markt die dünnsten und flexibelsten Kabel zwischen
Handstück und Station.
Die Kartuschenpreise sind vertretbar, da die Spitzen sehr hochwertig
sind.

Oder ein neueres Modell (mit Lötkartuschen anstelle von herkömmlichen
Lötspitzen) von HAKKO (FX-951, FM-202. Hakko hat die beste
Lötspitzenauswahl mit Differenzierung nach Spitzenform und
Benetzungsgrad/-fläche)oder PACE (lt. Pace-Vergleich noch besseres
Regelverhalten als JBC im Spezialfall Produktionseinsatz), allerdings
muss dann beim Lötspitzen / Lötkartuschenwechsel die Spitze mit einem
Silikonpad angefasst werden. Gleiches gilt auch für die Oki Metcal
Stationen, deren spezielle Vor- und Nachteile lasse ich jetzt aussen
vor.
Im Vergleich zu JBC sind die deutlich billigeren Hakko und Pace
Kartuschen auch sehr einfach konstruiert und kosten sehr wenig Geld.
Hakko und Pace lassen sich mit sehr wenig Aufwand auf Stickstofflöten /
Inertgaslöten umrüsten, die Lötkartuschen sind z.T. auf- und
abwärtskompatibel zu den Stickstofflötspitzen.

Falls du nicht im Labor arbeitest: Pace verwendet Voll-Metallgehäuse,
nur die Schalter und Anzeigen sind aus Kunststoff, die HAKKO FM-202 hat
eine Stahlblechgehäuseschale.
Löttemperaturabsenkung kann bei Hakko und Pace zeitlich programmiert
werden oder über einen extra Lötkolbenhalter sofort geschaltet werden.

Eine auch für bleifrei noch immer sehr geeignete Lösung sind die
Selektra Lötstationen. Da die Preise sehr niedrig sind, kannst du in
Relation zu überteuerten "Markengeräten" zwei Stationen mit zwei
verschieden bestückten Handstücken kaufen. Durch die kartuschenähnliche
Konzeption sind sehr schnelle Regelzeiten festzustellen.

Die Weller WMRP sind nur für SMD sinnvoll einsetzbar (Leistung und
Lötspitzenabmessungen begrenzen die Wärmemenge sehr stark).
Die bessere Software (Regelung) ist nur bei der WD-1M verfügbar und
diese Leistung wird nur beim entsprechenden Handstück ausgereizt (da der
WMRP eine sehr kleine Masse hat).

Zur Ersa i-Con
Die PID-Abstimmung ist in 3 Stufen wählbar, um wahlweise ein Übersteuern
der Spitzentemperatur möglichst zu vermeiden oder um schnell nachregeln
zu können.
Genaugenommen also ein Kompromiss:
Nicht überregeln bedeutet langsameres regeln zur Solltemperatur während
des Prozesses, also weniger Wärmeeintrag, längere Prozessdauer und ggf.
zu lange ausserhalb des Prozessfensters verweilt.
Schnelles nachregeln: Gleiches Verhalten wie bei den Wettbewerbern.
Und jetzt rate mit welcher Regelcharakteristik man brauchbare Ergebnisse
erzielt?
Auf der Ersa Homepage sind Vergleichsvideos mit (unkenntlich gemachten)
Hakko (aber die alte Version mit Keramikheizelement und getrennter
Lötspitze), Weller und JBC dargestellt. Man beachte bitte die
Pausenzeiten bei der Videoaufnahme und die verwendeten
Lötspitzengrößen/Geometrien/Massen. Und man vergleiche bitte mit der
Arbeits-Realität und den Nachteilen der nicht übersteuernden
PID-Parameter.

Bevor Du Dich für eine der bisher hier genannten Lötstationen
entscheidest, solltest Du Dir im Zweifelsfall die Geräte vorführen
lassen bzw. ausprobieren.
Und du solltest vor dem Kauf vereinbaren, daß du nur den neuesten
Softwarestand auf der Station akzeptierst (läßt sich nachträglich nicht
bei jeder Station flashen.).

Autor: Peter .. (solderingexpert)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
"Soldering_Expert (Gast)" ist jetzt als  "solderingexpert" angemeldet.

(Falls noch Infos zu einer JBC, Hakko, Pace, Selektra, Weller, Ersa und
Oki Metcal Lötstation, Entlötstation, Rework-Arbeitsplätzen und bleifrei
löten gesucht sind.)

Autor: Christoph "k" (tc2290)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Solderingexpert,
Die JBC Stationen sehen Interessant aus-bin aber von dem Angebot
etwas erschlagen.
2245 normal oder komfort und welche Steuerung ?

Kanns tdu mal einen Link oder ein bestimmtes Set nennen.
Gibt es eine gute Bezugsquelle ?
Hast du die Ersa I-con mal benutzt oder basiert deine
Einschätzung auf schlechter Erfahrung mit Ersa ?

Danke

Autor: Mario Hagen (djacme)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wir arbeiten im Bleifreien Prozess, Verwendungszweck der Stationen sind
Nacharbeiten nach dem Wellenlöten.

Ich habe mittlerweile die Icon's bekommen. I-Tool ist klein und Griff,
Griffstück wird auch bei Verwendung von großer Spitzen nicht warm.
(Ich habe eine 20mm breite Spitze mitbestellt da wir große Kupferflächen
mit eingelöteten 6²Kabeln haben).

Aufheizzeit nach Spitzenwechsel ist recht schnell(subjektiv, nicht
nachgemessen/verglichen). Ich würde empfehlen für jede Spitze eine
zusätzliche Spitzenbefestigung (diese Plastik-Überwurfmutter)
mitzubestellen, dann braucht man zum wechsel’ kein Werkzeug und hat alle
Spitzen immer einsatzbereit.

Zu Standzeiten der Spitzen vom I-Tool kann ich noch nicht viel sagen,
die Spitzen des mitgelieferten Entlötsaugers "x-Tool" sind schlecht,
nach 2 Tagen Einsatz haben sich 2 der guten ERSADUR-Spitzen im
Lötbereich aufgelöst. Grundsätzlich empfinde ich das X-Tool als nicht so
sehr brauchbar, es bringt in unserer Anwendug vergleichsweise wenig
Wärme in die PCB, an großen Masseflächen müssen wir teilweise mit einem
weiteren normalen (i-Tool) Koben die Fläche aufheizen um zu entlöten.
Dieses Problem ist mir bei Weller-Saugsystemen an vergleichbaren Boards
nicht aufgefallen.

SMD Lötarbeiten habe ich bislang noch nicht durchgeführt, Erfahrungen
mit kleinen Spitzen und Zange fehlen noch.

JBC hatten wir zum testen im Haus, preislich teurer als vergleichbare
Ersa ausrüstung, und da in DL weniger frequentiert haben wir uns für
Ersa entschieden.

Autor: Christoph "k" (tc2290)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Mario Hagen:

Konnte Sie die Qualität und Funktion der I-con mit
I-Tool(wenn man die X-tool Mängel vernachlässigt)
 uberzeugen oder hatten Sie mehr erwartet.
Wie fanden Sie die JBC-Station ?

Vielen Dank

Autor: Mario Hagen (djacme)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
JBC fande ich etwas schäbig, kann dafür jetzt keinen genauen Grund
angeben, es war mehr das ganze Erscheinungsbild und die vergleichsweise
schlechte Versorgung mit Ersatzteilen/Zubehör (Ersa gibts bei jedem
Elektronikladen, zurnot bekomme ich also auch beim örtlichen mal eine
neue Spitze)

Die I-Tool griffe werden nicht sonderlich warm beim Löten.

Ich kann lieder nicht mit der Weller WS1/2 vergleichen, aber würde bis
dahin die I-Con wieder bestellen.

Autor: Bensch (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Die JBC gibt's z.B. bei Weidinger.
Nachteil und Vorteil zugleich: Die Spitzen haben das Heizelement
eingebaut, das macht es teurer, aber die Dinger heizen auch
konkurrenzlos schnell auf.

Hab mich trotzdem für die I-con entschieden, da wir mehrere Spitzen
brauchen, hautpsächlich um nach dem Wellenlöten die Kurzschlüsse zu
beseitigen, aber auch für SMD.

Autor: Michael G. (linuxgeek) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Bensch wrote:
> Die JBC gibt's z.B. bei Weidinger.
> Nachteil und Vorteil zugleich: Die Spitzen haben das Heizelement
> eingebaut, das macht es teurer, aber die Dinger heizen auch
> konkurrenzlos schnell auf.

Dass die schneller als meine WD1M sind glaube ich nicht... es sei denn
es dauert deutlich weniger als 3s vom Kaltzustand aus.

Autor: Andreas W. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@ linuxgeek

Deine Weller hat auch nur 40 Watt und es ist egal ob das Ding nun in 3s
oder 4,567898s warm ist. Hauptsache die Station hat eine gute
Leistungsreserve.
Das I-Tool hat bei etwa gleicher Größe 150 Watt.

Autor: Peter .. (solderingexpert)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Mario Hagen wrote:
> die vergleichsweise schlechte Versorgung mit Ersatzteilen/Zubehör (Ersa
> gibts bei jedem Elektronikladen, zurnot bekomme ich also auch beim
> örtlichen mal eine neue Spitze)

Die i-Tool Spitzen sind in jedem Elektronikladen vorrätig?

Zur Lötspitzenauswahl bei JBC:
Es sind aktuell über 100 Lötspitzenvarianten verfügbar.
Sonderanfertigungen bezüglich Form, Beschichtung und Benetzungsflächen
werden sehr preisgünstig bei JBC nach Kundenwunsch gefertigt. (Auch
kleinste Stückzahlen, man kann auch nach bereits gefertigten
Kundenformen nachfrageen)


Michael G. wrote:
> Bensch wrote:
> Dass die schneller als meine WD1M sind glaube ich nicht... es sei denn
> es dauert deutlich weniger als 3s vom Kaltzustand aus.

Welches Handstück ist an der WD1M angeschlossen?
(Die Weller WD1M / WD2M sind wirklich sehr gute Lötstationen.)

Bei JBC dauert es weniger als 2 Sekunden bis 350°C erreicht sind.
Bei Weller dauert es 16 Sekunden bis 350°C (mit einer WD1M und WP80)
Bei Weller dauert es 2 Sekunden bis 350°C (mit einer WD1M und WMRP
(Kartuschentechnik))


Andreas W. wrote:
> @ linuxgeek
> Hauptsache die Station hat eine gute Leistungsreserve.
> Das I-Tool hat bei etwa gleicher Größe 150 Watt.

Nicht allein die Leistungsreserve ist entscheiden. Die Parametrierung
der Regelung (idealerweise PID) und die Masse der Lötspitze sind
mindestens genauso wichtig.

1. Die Masse der Lötpitze ist für die Regelgeschwindigkeit entscheidend.
METCAL bzw. OKI erreichen die besten Regelzeiten nicht durch
Hochfrequenztechnik, sondern durch durchdachte Massenoptimierung und
Wärmeflussoptimierung, bzw. Unterscheidung nach Wärmeleitfähigkeit:
http://www.okinternational.com/images/body/condfactorv2.gif
http://www.okinternational.com/images/conductivityFactor.jpg
http://www.okinternational.com/images/smartheat_po...

2. Da gilt zu unterscheiden, zwischen max. Lieferleistung der
Lötstation, der Kartuschenleistung und wie der Hersteller
marketinggerecht die Zahlen herausgibt.

Ersa gibt die i-tool-Handstücke mit nominal 80Watt und max. 150 Watt an.
Die i-Con Lötstation wird mit 80 Watt Dauerleistung angeben.
(Temperaturbereich 150°C – 450°C)

JBC gibt die 2245-Griffstück/Kartuschen mit nominal 50 Watt an.
Die JBC HD4700 wird mit 145 Watt Dauerleistung und 270 Watt
Maximalleistung  angegeben.
(Temperaturbereich 90°C-500°C)


Das Weller WMRP-Griffstück mit Standardkartusche hat 40 Watt, ist für
Mikrorepair-Aufgaben an Mikroskoparbeitsplätzen gedacht, ist sehr teuer
und es gibt nur 11 verschiedene Spitzen + 1 Kartusche mit 55 Watt + 1
Messkartusche zur Auswahl.

Die kleinen JBC Kartuschen haben 20 Watt, die großen 50 Watt Leistung.
Lötspitzenkatalog von JBC:
http://www.jbc.es/pdf/Catalogos/CatalogoPuntas210x210.pdf
Gesamtkatalog von JBC:
http://www.jbc.es/pdf/Catalogos/Advanced/CatAdvAle.pdf


ERSA i-CON - JBC - Vergleichsvideos (Temperatur-Überschwingtests von
ERSA durchgeführt!)
ICON (niedrigen Energiestufe / PID-Verhalten):
http://web154.server3.keller-brennecke.de/mediothe...
JBC:
http://i-tool.de/mediothek/videos/video2.wmv

Durch die Verwendung sehr großer Lötspitzenmassen ist der Vergleich
zugunsten der schaltbaren PID-Charakteristik ausgefallen.


Es gibt auch einen Vergleichs-"Test" von ERSA mit Mitbewerbern
(Ebenfalls von Ersa durchgeführt!):
http://web154.server3.keller-brennecke.de/mediothe...


Für ERSA-Fans hier noch die ERSA HR100, eine Kombinaton aus IR und
Heißluftlötstation:
http://www.ersa.de/de/popup/bereiche/pdf/ERSA%20HY...
http://www.ersa.de/de/data/fachartikel/Artikel_EPP...


Alternative Hersteller-Links:
http://www.paceworldwide.com (Made in USA)
http://www.hakko.com (Made in Japan)
http://www.selektra-loettechnik.de (sehr preiswert, sehr leistungsfähig,
Made in Germany (Frankfurt))

Antwort schreiben

Die Angabe einer E-Mail-Adresse ist freiwillig. Wenn Sie automatisch per E-Mail über Antworten auf Ihren Beitrag informiert werden möchten, melden Sie sich bitte an.

Wichtige Regeln - erst lesen, dann posten!

  • Groß- und Kleinschreibung verwenden
  • Längeren Sourcecode nicht im Text einfügen, sondern als Dateianhang

Formatierung (mehr Informationen...)

  • [c]C-Code[/c]
  • [avrasm]AVR-Assembler-Code[/avrasm]
  • [code]Code in anderen Sprachen, ASCII-Zeichnungen[/code]
  • [math]Formel in LaTeX-Syntax[/math]
  • [[Titel]] - Link zu Artikel
  • Verweis auf anderen Beitrag einfügen: Rechtsklick auf Beitragstitel,
    "Adresse kopieren", und in den Text einfügen




Bild automatisch verkleinern, falls nötig
Bitte das JPG-Format nur für Fotos und Scans verwenden!
Zeichnungen und Screenshots im PNG- oder
GIF-Format hochladen. Siehe Bildformate.
Hinweis: der ursprüngliche Beitrag ist mehr als 6 Monate alt.
Bitte hier nur auf die ursprüngliche Frage antworten,
für neue Fragen einen neuen Beitrag erstellen.

Mit dem Abschicken bestätigst du, die Nutzungsbedingungen anzuerkennen.
