Forum: PC-Programmierung Verbindungen zwischen grafischen objekten


Autor: Peter_29 (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallo zusammen,

meine Frage(n):

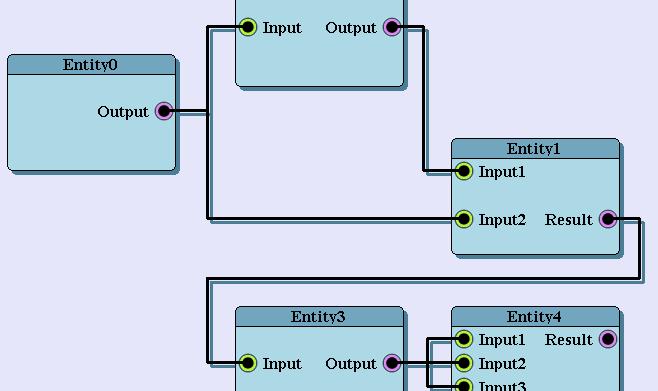

im beigefüftem Bild ist ein Ausschnitt aus einer Software zum
erstellen von Flowchart-Diagrammen zu erkennen. Solche Programme
gibt es ja wie Sand am Meer, nicht nur für Flow-Chart sondern zB auch
zum
Simulieren (SPICE,BORIS) usw.
Wie funktioniert das Verbinden von solchen graf. Objekten?
Die Verbindungen werden immer autom. geroutet wenn man zwei Konnektoren
anklickt, weiters kann man Sie verschieben löschen usw, und wenn man
zB ein Objekt verschiebt werden die Verbindungen auch sauber mit
verschoben.
Wie wird das zB in VC++, Java, oder VB gemacht, gibt es da Beispielcode,
Tutorial oder was Ähnliches?
