Forum: Analoge Elektronik und Schaltungstechnik Tiefpass zur Entprellung


von Frank Büttner (Gast)


Angehängte Dateien:

Lesenswert?

Kleine Frage:

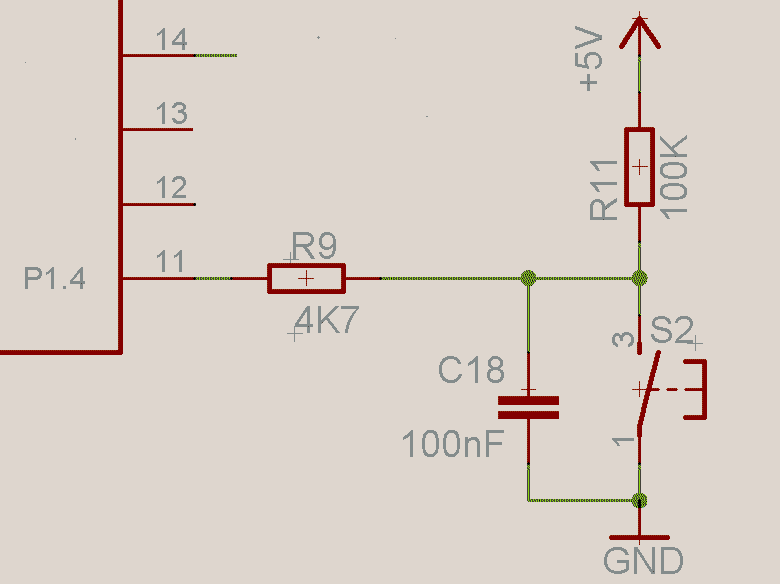

Im angehängten kleinen Schaltplan sieht man ja einen Tiefpass zur
Entprellung des Tasters. Eigentlich müsste der Tiefpass ja durch R11 und
C18 gebildet werden!!! Ich verstehe aber nicht warum.

Der klassische Tiefpass:

             ___
    --------|_____|--------------------
                        |
                        |
                      ------
                      ------
                        |
                        |
    -----------------------------------


Wie kann ich das so umzeichnen, dass ich in meinem Bild auch erkennen
kann wo der Tiefpass ist??? Wo würde in der ASCII-Zeichung der Taster
sitzen? Wo die +5V???

Stehe echt auf dem Schlauch...
Danke für eure Hilfe!!

von Msp 4. (msp430_crew)


Lesenswert?

> Wie kann ich das so umzeichnen, dass ich in meinem Bild auch erkennen
> kann wo der Tiefpass ist??? Wo würde in der ASCII-Zeichung der Taster
> sitzen? Wo die +5V???
             ___
5V  --------|_____|-------------------- R9 und zum µC
                        |
                        |
                      ------
                      ------
                        |
                        |
GND -----------------------------------

Der Taster liegt parallel zum C!

von Gast (Gast)


Lesenswert?

Tipp: Reihenfolge von R und C ist egal!

von Helmi (Gast)


Lesenswert?

@Frank Büttner (Gast)

Ich wuerde noch einen kleinen Entladewiderstand in reihe zum Taster
legen.
So um die 100 Ohm

Gruss Helmi
